Как правильно установить Вебасто самому

Как пользоваться вебасто

Оценить преимущества предпускового подогревателя можно только в случае его использования, но перед этим необходимо научиться им пользоваться. Управление прибором достаточно простое, а для его освоения нужно знать некоторые особенности.

Как запускать вебасто

По умолчанию устройство установлено в зимний режим. Если планируется использовать именно его, штатный обогреватель устанавливается в положение «тепло». При трехступенчатом вентиляторе выбирают первое деление, а при четырехступенчатом – второе. При возникновении неисправности система блокируется функцией электронной блокировки. Запускают прибор дистанционной системой «Телестарт» или при помощи таймера. Включать вебасто несколько раз при общем времени пользования больше 1 часа не следует, так как это приводит к разрядке аккумулятора.

Запуск вебасто с телефона

Оптимальный вариант управления прибором — запуск с телефона. Для этого задействуется отдельно подключаемый GPS-блок ThermoCall (модуль с антенной), который стоит около 14 тыс. руб., и позволяет управлять функциями вебасто с мобильного, отправив СМС-сообщение на номер, присвоенный прибору. Модуль позволяет управляться с пяти независимых телефонных номеров – это удобно, если машиной пользуются несколько членов семьи. Также разработаны приложения вебасто для управления со смартфона и планшета, на которые приходит обратная связь с данными температуры и срабатывания сигнализации.

Как настроить время на вебасто

Установка времени производится удержанием кнопки «set» с одновременным нажатием кнопки «вперед» или «назад», после чего «set» нужно отпустить. Будет отображено текущее время с соответствующим мигающим символом. Сама настройка осуществляется кнопками «вперед» или «назад», а выставленное время сохранится нажатием «set» или вслед за тем, как погаснет экран.

Пульт управления вебасто

Назначение приспособления – включать и выключать прибор, находясь от него на удалении до 1 км, и задавать продолжительность его работы. Пульт будет удобен тем водителям, которые хранят автомобиль рядом с местом проживания. Его использование удобнее регулярного программирования мини-таймера, тем более, что многие забывают это делать, а пульт включает обогрев простым нажатием кнопки. Слабая сторона этого способа управления в том, что препятствия, радиопомехи и линии электропередач сокращают дальность действия пульта, что отображает индикатор, показывающий уровень сигнала.

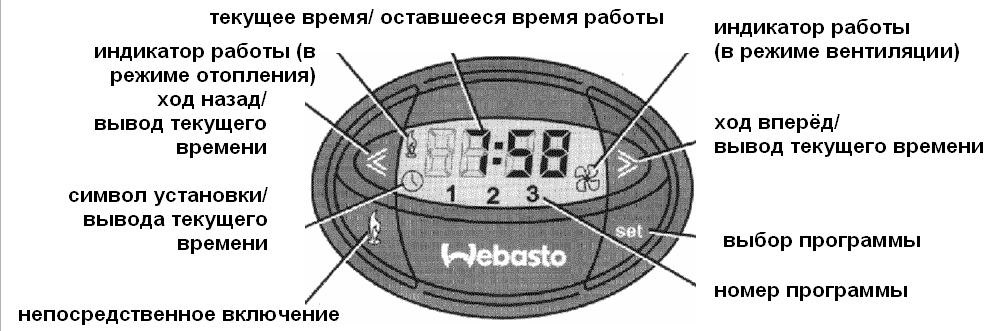

Настройка таймера вебасто

Данный вариант управления является наиболее дешевым. Таймер размещают в салоне на передней панели. С его помощью можно установить момент включения в любое время с точностью до 1 мин. и до трех моментов включения, из которых может работать только один. Режимы работы вебасто при помощи таймера настраиваются следующим образом:

• Ручное включение – кнопкой включения, при этом дисплей будет отображать индикатор работы отопления и время до конца работы;
• Автоматическое включение – при предварительной установке момента включения с отображением номера программы отопления или вентиляции;
• Выключение – нажатием на кнопку выключения или при окончании времени программы, при этом дисплей гаснет;
• Вывод времени – нажатием кнопок «<�» или «>». При работающем отопителе видно время до окончания работы;
• Установка момента включения. Нажать «set», после чего в течение 10 сек. кнопками «вперед» или «назад» установить время включения;
• Стирание программы – короткое нажатие «set»;
• Выбор программы – нажать на «set» в течение 10 сек. до появления на экране номера необходимой программы;
• Установка длительности работы – производится нажатием и удерживанием «set», и дополнительным нажатием «<�» или «>», при этом на экран выводятся текущее время с мигающим 5м символом. Снова нажимают и держат «set», и дополнительно жмут «<�» или «>», выведется режим и продолжительность работы (мигающие значки 4 и 7), заданные соответствующей программой. Кнопками «<�» или «>» можно выставить требуемую продолжительность работы, которое сохраняется кнопкой «set» или после того, как дисплей погаснет;
• Корректировка оставшегося времени работы производится в диапазоне от 10 до 60 мин. нажатием кнопок «<�» или «>».

Выставление климат контроля на отопителе

У отопителя есть автоматический режим или как его многие называют – климат контроль. При нем устройство работает и управляется не по максимально выставленной мощности, а исходя из окружающей и предустановленной температуры.

Чтобы запустить этот режим, необходимо одновременно нажать две верхние кнопки.

После этого высветится показание температуры. Кнопками вверх-вниз устанавливаете желаемое значение. Как работает вебаста в этом режиме?

Например вы выставили на дисплее 19С, и по достижении в гараже заданной температуры, отопитель будет автоматически поддерживать этот параметр, периодически снижая или увеличивая обороты и температуру выхлопа. Для вас это прямая экономия топлива.

Чтобы задать на приборе дату и время, нажимаете на верхнюю кнопку со звездочкой и правыми кнопками переключаете цифры (часы-минуты).

Зачем это нужно? А затем, что таким образом вы сможете запрограммировать временной интервал работы и включение устройства в свое отсутствие. Например, вы запланировали завтра подремонтировать машину после 17.00.

Установили включение отопителя на 15.00 и приходите в пять часов вечера в натопленное и теплое помещение, где спокойно занимаетесь именно ремонтом, а не тратите более получаса на растопку буржуйки.

Чтобы выставить режим таймера:

нажимаете клавишу звездочка

нажимаете несколько раз ОК, чтобы на экране дисплея высветился значок будильника

Изначально будет светиться надпись OF – отключено.

Переведите прибор в режим ON, нажав кнопку со стрелочкой вверх.

После этого ОК. У вас начнут моргать цифры. Делаете все как ранее, пока не появится нужное время включения.

После установки часов и минут, опять высвечивается будильник и моргающие цифры. Это будет настройка времени отключения. Порядок здесь тот же самый.

По окончании такого программирования, печка будет сама запускаться в определенное время и прогревать гараж без вашего участия. Чтобы сбросить настройки, опять нажмите кнопу со звездочкой, и переведите режим будильника из положения ON, в положение OF.

Схемы подключения

Схема общего расположения отопителя на легковом автомобиле.

Схема подключения webasto Thermo Top C к системе охлаждения автомобиля

Электрическая схема подключения webasto thermo top c (с таймером 1533)

Условные обозначения:

• A1 — Отопитель Thermo Top E/C/P/Z
• A2 — Блок управления
• A3 — Штекерная колодка
• B2 — Блок управления
• E — Штифт накаливания / датчик пламени
• F1 — Предохранитель 20A плоский SAE J1284
• F2 — Предохранитель 1A плоский SAE J1284
• F3 — Предохранитель 25A плоский SAE J1284
• H1 — Светодиод (на таймере, поз. P) индикатор включения
• K3 — Реле (в колодке, поз. A3) вентилятора автомобиля
• M1 — Мотор нагнетателя воздуха
• M2 — Мотор циркуляционного насоса
• M3 — Мотор вентилятора автомобиля
• P — Таймер, цифровой для запуска отопителя по времени
• S1 — Выключатель вентилятора автомобиля в зависимости от автомобиля, S1 или S2
• S2 — Выключатель вентилятора автомобиля в зависимости от автомобиля, S1 или S2
• S5 — Переключатель (опцион)
• Y1 — Дозирующий насос
• X1/X2/X3/X4/X5/X6/X9 — Штекерный разъем
• 1 — Подключение диагностики
• 2 — Датчик наружной температуры
• 3 — Штатный предохранитель вентилятора автомобиля
• 4 — Переключатель

Современные двигатели не настолько эффективны, чтобы производить достаточное количество тепла для быстрого прогрева салона. Поэтому транспортные средства часто оснащают автономным отопителем, чтобы обеспечить комфортную температуру в салоне во время поездки и облегчить пуск мотора. Дистанционный запуск или запуск подогревателя в заданное время производит прогрев двигателя автомобиля без участия человека. Нагретый таким образом мотор легче запустить при любой температуре. А некоторые модели моторов при температуре ниже минус 20° С невозможно запустить без предварительного прогрева. Даже при нагретом двигателе салон остаётся холодным, поскольку для его прогрева нужно передать тепло от отопителя в салон.

Чтобы это сделать, нужно пропустить воздух через радиатор печки. А это возможно, только если подать питание на вентилятор отопителя, но электропитание авто устроено так, что питание на моторчик подаётся только при включенном зажигании. Так как все подогреватели работают по отдельной сети (не требующей включения зажигания), сделать это без дополнительных модернизаций не представляется возможным. Основной функцией Вебасто является быстрый прогрев без участия человека, а нагрев только двигатель, безопасно начать движение не получится, поскольку в холодную погоду стёкла автомобиля покрывает слой инея, что значительно ухудшает видимость. Чтобы совместить процесс прогрева мотора с прогревом салона, нужно связать между собой климат контроль и предпусковой подогревать. Это позволит прогревать салон автомобиля при заглушенном двигателе. И при запуске подогревателя дистанционно прогревается не только мотор, но и салон, что позволит сразу начать движение. Это и безопасно, и комфортно.

Сколько потребляет солярки китайская вебаста

Какой расход топлива у этого чудо отопителя гаража? На максимальной мощности в 5квт, у вас будет уходить от 400 до 500 грамм дизтоплива. 150 грамм в час — это расход на минимальном режиме.

Данные показатели можно считать вполне приемлемыми для большинства автолюбителей. Работать 24 часа в сутки эта печка у вас не будет. Более того, после выхода на расчетную температуру, запускается «климат контроль».

А еще к этой печке можно приспособить GSM модуль. Тогда вообще запуск будет осуществляться в любое время, с любой точки Земли, прямо с мобильного телефона.

Просыпаетесь утром на работу, тыкаете пальчиком в телефон, и пока приводите себя в порядок и завтракаете, гараж у вас уже натоплен, и машина теплая. Пришли, повернули ключ, завели без проблем и поехали. Лепота!

Вот только солярку для нее заливать желательно чистую и качественную. Иначе можно загубить аппарат. Он постепенно начнет коптить, и в итоге придется разбирать и чистить камеру сгорания и сетку со свечой поджига.

Предпусковые подогреватели Webasto Thermo Top Е/C/Р

С 01 сентября 2013 компания WEBASTO представляет автономный отопитель нового поколения мощностью 4кВт Thermo Top EVO 4.

Он заменит печь Webasto Thermo Top E.

Работа подогревателя регулируется автоматически электронным блоком управления, в зависимости от температуры охлаждающей жидкости в контуре переключающим его в режим полной (работает с максимальной мощностью), частичной (с половинной мощностью) нагрузки или регулировочной паузы (временное отключение).

Момент запуска, режим и продолжительность работы устанавливаются пользователем с помощью таймера и/ или систем дистанционного управления.

Программируемый таймер устанавливается в салоне автомобиля – на приборной панели или консоли. Можно запрограммировать до 3 моментов включения и продолжительность работы (10-60 мин) подогревателя: он автоматически включится в активированный момент и проработает установленное количество минут. Можно также включить или отключить подогреватель непосредственно – для этого на таймере имеется специальная кнопка. Для подключения “летнего режима” требуется установка переключателя “зима-лето” (опцион).

Для повышения гибкости использования подогревателя его можно дооборудовать системой дистанционного управления Telestart.

В сезоне 2006/2007 гг. “Webasto” представляет новейшую систему Telestart Т91. С компактного, выполненного в модном “хай-тек”-дизайне пульта подогреватель можно включить или отключить, а также установить, изменить или определить установленные продолжительность (10-120 мин) и режим (зима-лето) его работы с расстояния от 2 до 1000 м. Пульт имеет индикатор приема сигнала.

Система дистанционного управления Heating Time Management (HTM) T100 имеет таймер с индикацией текущего времени, с помощью которого можно запрограммировать момент не только включения подогревателя, как у Т91, но и а посадки в автомобиль, а также требуемый уровень комфортности в салоне (от 1 до 5). Исходя из температуры в салоне автомобиля, мониторинг которой осуществляет специальный датчик, система рассчитывает момент запуска и процесс работы подогревателя и включает его в нужный момент. Наряду с этим HTM T100 имеет все функции системы WebastoTelestart Т91.

С сезона 2007 г. пульт НТМ Т100 можно подобрать под цвет автомобиля – система поставляется с брелками стандартного серебристого, а также красного, желтого и синего цветов.

Система ThermoCall – идеальный вариант для гибкого графика поездок по городу. Стандартная версия WebastoThermo Call Сomfort позволяет включить или отключить подогреватель, а также установить, изменить или определить установленные продолжительность (10-120 мин) и режим (зима-лето) его работы с любого телефона с тоновым набором (если автомобиль находится в зоне покрытия сети). Оснащена удобным русскоязычным голосовым меню. “Люксовая” версия WebastoThermo Call Locate дополнительно оснащена системой определения координат с помощью GPS-позиционирования.

Можно также сочетать программирование с таймера и дистанционное управление.

Базовая модель серии WebastoThermo Top – Thermo Top С отопительной мощностью 5 кВт. В климатических условий нашей страны это оптимальный выбор для большинства легковых автомобилей, а также кабин грузовых микроавтобусов. Для легковых автомобилей малого и компактного класса (с небольшим салоном и объемом двигателя до 1,9 л), умеренного климата, а также задач прогрева исключительно двигателя (в т.ч. и в холодных регионах) подходит “бюджетный” подогреватель WebastoThermo Top Е отопительной мощностью 4 кВт.

В дополнение к WebastoThermo Top С как опция поставляется специальный комплект дооборудования, позволяющий оптимизировать режим прокачки горячей жидкости и таким образом обеспечить ускоренный прогрев салона и лобового стекла.

Установка подогревателей WebastoThermo Top значительно упрощена благодаря их компактности, широкому диапазону установочных положений, минимальному числу подключаемых коммуникаций и водостойким штекерным разъёмам, позволяющим устанавливать их и в “проблемных” местах.

Неисправности вебасто и их устранение

При наличии у отопителя стандартного или комби-таймера, в случае аварийной блокировки экране выдаст код неисправности, который в зависимости от модели прибора может различаться. Наиболее часто встречается следующая система кодов неисправностей:

1. F 00 – поломка блока управления.
2. F 01 – отсутствие пламени или 2 неудачные попытки запуска.
3. F 02 – обрыв пламени (повтор более 3 раз).
4. F 03 – отклонение напряжения выше или ниже допустимого.
5. F 04 – раннее распознавание пламени.
6. F 05 – замыкание в датчике пламени или обрыв цепи (для бензина).
7. F 06 – замыкание в датчике температуры или обрыв цепи.
8. F 07 – замыкание в дозирующем насосе или обрыв цепи.
9. F 08 – проблема с мотором или крыльчаткой нагнетателя воздуха.
10. F 09 – замыкание в штифте накаливания или обрыв цепи.
11. F 10 – перегрев.
12. F 11 – замыкание в ограничителе нагрева или обрыв цепи.
13. F 12 – отопитель заблокирован (вытащить и вставить предохранитель).
14. F 14 – неверное положение датчика перегрева.
15. F 15 – оборвана цепь или замыкание в потенциометре органа управления.

После появления неисправности проверяются все штекерные разъемы и предохранители, при обнаружении дефектов, их устраняют. Так, наиболее часто встречающиеся неисправности следующие:

1. Автоматическое отключение отопителя:

• Обрыв пламени при работе или отсутствие горения после двух пусков. Устраняется отключением прибора не менее чем на 2 сек, и повторным включением;
• Идет перегрев отопителя с мигающим индикатором работы. Устраняется после выключения и охлаждения прибора его повторным включением, при этом воздуховод нужно проверить на проходимость;
• Бортовое напряжение гораздо ниже допустимой нормы. Устраняется зарядкой АКБ и повторным запуском отопителя.

2. Выход черного дыма из трубы отопителя. Говорит о забитом воздуховоде или выхлопном трубопроводе. Для устранения трубопроводы проверяют на проходимость и осуществляют прочистку или ремонт.

Если данными мерами устранить неисправности не удалось, нужно обратиться на авторизованный сервисный центр вебасто.

Управление Webasto с телефона

Также можно выполнять дистанционный запуск вебасто с телефона. Для этого необходимо установить GSM-модуль и подключить его к отопителю. При определенной сноровке это можно сделать своими руками, не обращаясь в сервисный центр. Однако установку можно также произвести и на сервисе, стоимость такой работы невысока.

Запуск webasto с телефона производится посредством звонка или SMS (для GSM-модуля АвтоФон Termo и других).Более продвинутые GSM-модули (например, ALTOX WBUS-4 или ThermoCall) позволяют управлять отопителем через специальное мобильное приложение.

Проблема запуска холодного запуска двигателя в условиях низких температур хорошо известна каждому автовладельцу. Силовой агрегат с трудом заводится в морозы, увеличивается степень износа нагруженных деталей мотора во время таких запусков. Также в зимний период значительно понижается комфорт эксплуатации транспортных средств, так как время прогрева ДВС и внутрисалонного пространства до приемлемого уровня может быть существенно увеличено.

Для эффективного решения указанных задач автомобиль можно оборудовать предпусковым подогревателем. Подобные устройства бывают нескольких видов, при этом наилучшей автономностью и производительностью обладают жидкостные подогреватели двигателя типа Вебасто.

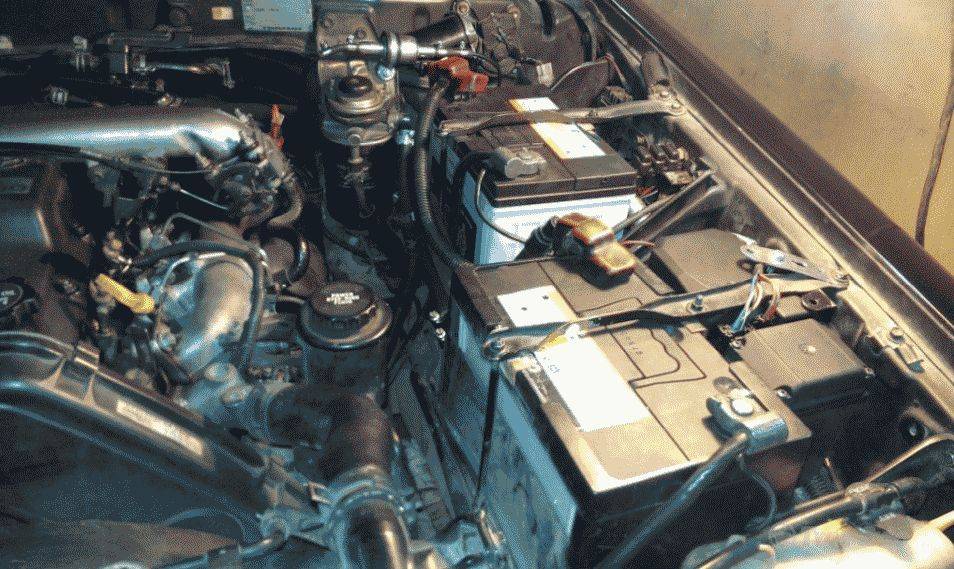

Как установить Вебасто на дизель

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.


Стоит ли устанавливать Вебасто

Итак, если автомобиль эксплуатируется в регионе с морозными и затяжными зимами, используется в подобных условиях в качестве коммерческого транспорта, водитель желает повысить комфорт эксплуатации зимой и т.п., тогда вопрос касательно установки предпускового подогревателя становится особенно актуальным.

В случае с Вебасто ответ будет утвердительным даже с учетом достаточно высокой начальной стоимости подобного подогревателя и его установки. В среднем, купить и поставить Вебасто обойдется от 40 до 100 тыс. руб. за само устройство (в зависимости от типа ТС), а также около 15 тыс. руб. за монтаж.

Однако подобный предпусковой подогреватель позволит завести двигатель в любые морозы, увеличивается общий ресурс ДВС. Также отметим, что прогрев двигателя и салона с автономным подогревателем перед поездкой заметно сокращается, что позволяет говорить об экономии топлива (особенно применительно к бензиновым авто).

На дизельных двигателях установка Вебасто позволяет решить известную проблему дизтоплива, которое густеет в морозы. Получается, установка предпускового подогрева в большей или меньшей степени выгодна с экономической точки зрения, так как снижается расход топлива, двигатель подвержен меньшему износу, что снижает затраты на его ремонт.

Для максимальной экономии многие водители (особенно владельцы легковых авто и небольших коммерческих автомашин) также предпочитают устанавливать указанное оборудование самостоятельно. Другими словами, понадобится комплект Вебасто, инструкция по установке, необходимые инструменты и место для проведения работ (желательно иметь гараж с подъемником или ямой).

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения. Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

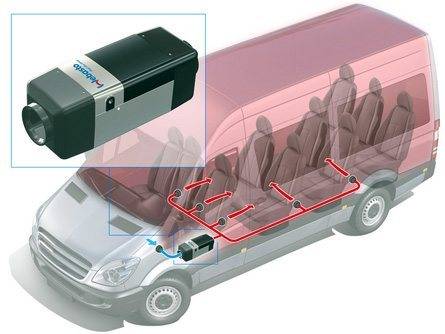

Установка аппарата в автобус

• Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
• Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

• Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
• Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
• А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

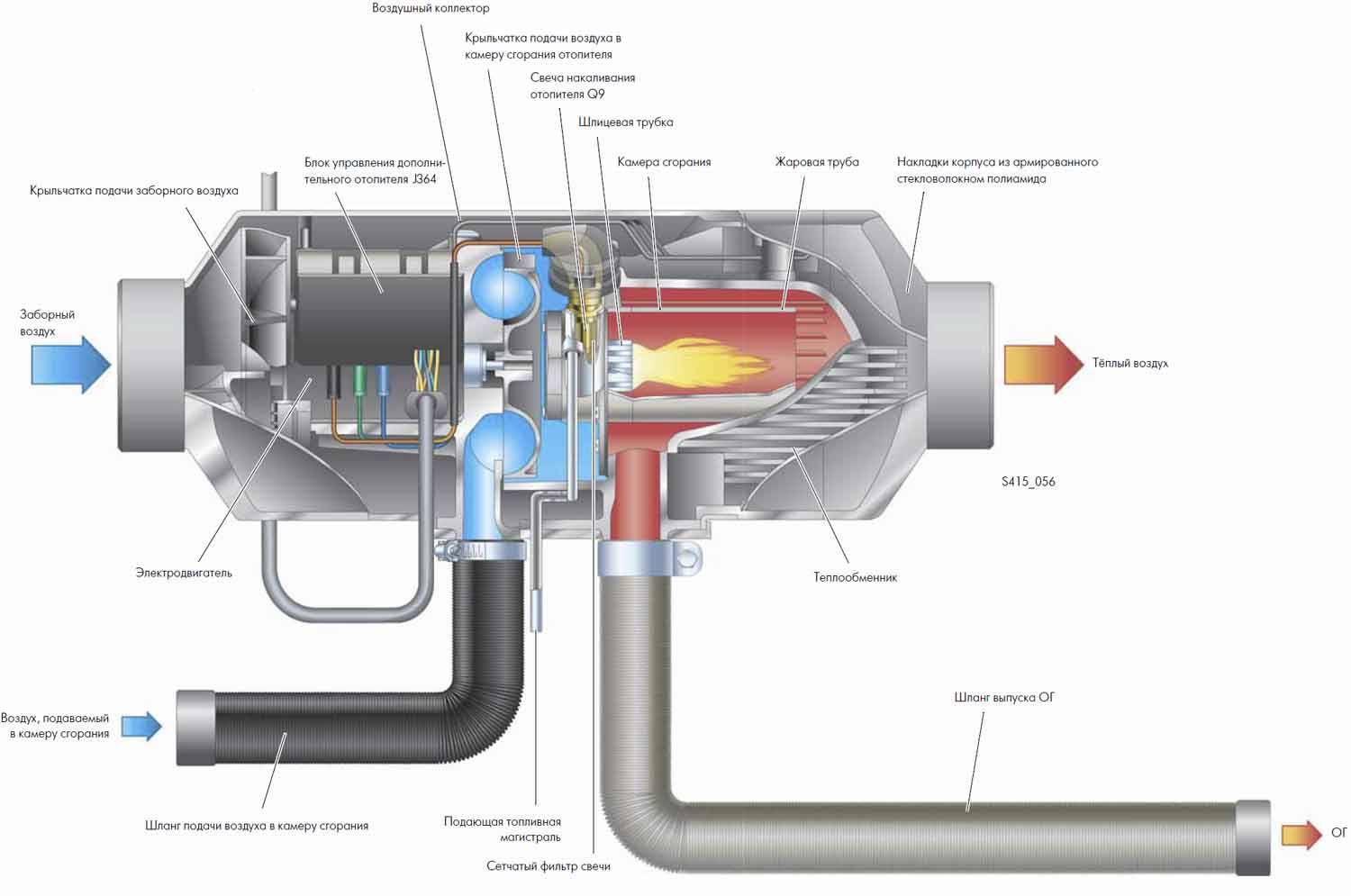

Устройство и принцип работы подогревателя

Конструкция ориентируется на обеспечение процессов забора, нагнетания и распределения воздушных потоков по целевому пространству. В устройство входит миниатюрная камера сгорания, теплообменник, циркуляционные и топливные насосы, а также патрубки и широкая управляющая инфраструктура с датчиками. В частности, предусматриваются детекторы пламени и термометры. После запуска происходит нагнетание воздуха с продувкой каналов выхлопной системы и камеры сгорания. В этот же момент в работу включаются датчики и электрические компоненты “Вебасто”. Как пользоваться системой? При условии правильной настройки весь рабочий цикл осуществляется автономно. Основная задача владельца будет заключаться в изначальном программировании рабочих параметров, определяющих интенсивность топливного снабжения камеры сгорания с заданными временными интервалами. Регуляция производится посредством штифта накала, а в некоторых случаях подключается и пламегаситель.

Инструкция по установке Вебасто

Главная → Отопители Webasto

«Инструкция Вебасто» — это обобщённый свод правил и рекомендаций по использованию отопителей в тех или иных типах автотранспортных средств.

Климатические системы созданы для отапливания автомобилей в холодное время года. Они отличаются функциональностью и практичностью. Поэтому и пользоваться ими удобно и легко.

Однако процесс эксплуатации автономики требует соблюдения ряда правил. Все они, как говорилось выше, зафиксированы в инструкции по применению Вебасто.

Перед началом работы с прибором необходимо тщательно изучить этот документ.

В инструкции к обогревателю Вебасто вы найдёте рекомендации, как правильно запускать прибор в работу, как выбирать температурные режимы, как настроить Вебасто, как пользоваться Вебасто и т.д.

Также здесь можно узнать о правилах предосторожности. Так, к примеру, прибором категорически запрещено пользоваться на АЗС, вблизи топливных складов и других мест с высокой концентрацией горючих паров

Также его нельзя включать в замкнутых пространствах (например, в гаражах).

Из инструкции по применению Вебасто можно получить информацию о ремонте и устранении неисправностей.

Содержаться здесь и ценные сведения, касающиеся дистанционного запуска системы. Инструкция Вебасто подскажет, как пользоваться пультом или настроить таймер.

Всегда помните, что соблюдение правил эксплуатации отопителя обеспечит его долгое и безаварийное обслуживание.

Предпусковых подогревателей серии Thermo Top (общая)

Таймера MultiControl для предпусковых подогревателей Thermo Top — краткая (действительна только вместе с общей инструкцией для подогревателей Thermo Top)

Таймера MultiControl для предпусковых подогревателей Thermo Top — расширенная (действительна только вместе с общей инструкцией для подогревателей Thermo Top)

Предпусковых подогревателей серии Thermo Top с таймером 1533

Системы дистанционного управления по телефону Thermo Call ТС 4 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления Telestart T91 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления Telestart T100 НТМ (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления по телефону Thermo Call 1.1 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления по телефону Thermo Call 2 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления по телефону Thermo Call 2 Locate (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Системы дистанционного управления по телефону Thermo Call ТС 3 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)

Автономных воздушных отопителей Air Top 2000 ST

Автономных воздушных отопителей серии Air Top ST

Автономных воздушных отопителей Air Top 40/55 Evo

Автономных воздушных отопителей Air Top 3900/5500 Evo

Панели управления МС 04/05 (действительна только вместе с инструкцией для автономных воздушных отопителей Air Top 3900/5500 Evo)

Предпускового подогревателя Thermo 50

Предпускового подогревателя Thermo Pro 90

Предпускового подогревателя Thermo 90ST

Предпусковых подогревателей DBW 2010/12, 2021, 300, 350

Предпускового подогревателя DBW 2016

Предпусковых подогревателей Thermo Е

Предпусковых подогревателей Thermo 230/300/350

Накрышного кондиционера Aerosphere Midi для автобусов

Неисправности вебасто и их устранение

При наличии у отопителя стандартного или комби-таймера, в случае аварийной блокировки экране выдаст код неисправности, который в зависимости от модели прибора может различаться. Наиболее часто встречается следующая система кодов неисправностей:

1. F 00 – поломка блока управления.
2. F 01 – отсутствие пламени или 2 неудачные попытки запуска.
3. F 02 – обрыв пламени (повтор более 3 раз).
4. F 03 – отклонение напряжения выше или ниже допустимого.
5. F 04 – раннее распознавание пламени.
6. F 05 – замыкание в датчике пламени или обрыв цепи (для бензина).
7. F 06 – замыкание в датчике температуры или обрыв цепи.
8. F 07 – замыкание в дозирующем насосе или обрыв цепи.
9. F 08 – проблема с мотором или крыльчаткой нагнетателя воздуха.
10. F 09 – замыкание в штифте накаливания или обрыв цепи.
11. F 10 – перегрев.
12. F 11 – замыкание в ограничителе нагрева или обрыв цепи.
13. F 12 – отопитель заблокирован (вытащить и вставить предохранитель).
14. F 14 – неверное положение датчика перегрева.
15. F 15 – оборвана цепь или замыкание в потенциометре органа управления.

После появления неисправности проверяются все штекерные разъемы и предохранители, при обнаружении дефектов, их устраняют. Так, наиболее часто встречающиеся неисправности следующие:

1. Автоматическое отключение отопителя:

• Обрыв пламени при работе или отсутствие горения после двух пусков. Устраняется отключением прибора не менее чем на 2 сек, и повторным включением;
• Идет перегрев отопителя с мигающим индикатором работы. Устраняется после выключения и охлаждения прибора его повторным включением, при этом воздуховод нужно проверить на проходимость;
• Бортовое напряжение гораздо ниже допустимой нормы. Устраняется зарядкой АКБ и повторным запуском отопителя.

2. Выход черного дыма из трубы отопителя. Говорит о забитом воздуховоде или выхлопном трубопроводе. Для устранения трубопроводы проверяют на проходимость и осуществляют прочистку или ремонт.

Если данными мерами устранить неисправности не удалось, нужно обратиться на авторизованный сервисный центр вебасто.

«>
