Почему генератор на ВАЗ-2114 не даёт зарядку и нужного напряжения: основные причины

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики

Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало

Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Наряду с этим, одна и та же причина может превратиться из безобидной в опасную

И это важно понимать

Разрядка АКБ

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Не горит лампочка аккумулятора при включении зажигания

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Статья в тему: Что будет, если удалить сажевый фильтр. Прошивка, эмуляция.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегорание индикатора

На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.

Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).

Не загорается лампа аккумулятора при включении зажигания

Важно иметь в виду также конструктивные особенности автомашины конкретной модели. К примеру, на некоторых авто генерирующие устройства имеют встроенное сопротивление, что позволяет вырабатывать энергию даже при сгоревшем индикаторе

А на других – за контроль генератора отвечает только лампа аккумулятора, индикатор заряда. При перегорании лампочки генератор априори перестаёт вырабатывать напряжение.

Если виновник – предохранитель

Часто причиной того, что не включается лампочка аккумулятора, становится защитный элемент. Он просто перегорает, и одновременно это сказывается на нескольких приборах. Расположен предохранитель в «чёрном ящике», а найти его можно, если изучить схему, указанную на крышке монтажного блока.

Почему горит аккумулятор при включении зажигания

Другой способ тестирования предохранителя – замер сопротивления мультиметром. По сути, предохранитель представляет собой обычный провод конкретной толщины, зависящей от значения тока, напряжения, проходящего через данную цепь. Диаметр предохранителя подбирается так, чтобы при увеличении силы напряжения выходил из строя защитный элемент, т.е, предохранитель. Это даёт возможность избежать замыкания во всей цепи защищаемых объектов.

Статья в тему: Как заехать в гараж задним ходом?

Проверка мультиметром предохранителя сводится к таким действиям:

• Проверке тока на ножках предохранителя;
• Измерения силы напряжения в цепи;
• Определение сопротивления.

Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.

Что касается результатов измерений:

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
• То же самое нельзя сказать, если ток имеется только на входе;
• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Поломки щеточного механизма

Разделить неисправности можно на два типа: поломка щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора. Диагностику можно сделать тоже подручными средствами – парой пальчиковых батареек, АКБ, лампочкой или тестером. Стоимость щеточного узла довольно низкая, поэтому можно не проверять его, а сразу поставить новый и забыть о проблемах. Но если вы загорелись идеей, то диагностика выполняется следующим образом:

• Подключаете питание к регулятору напряжения.
• Лампу накаливания соединяете с щетками.
• При напряжении 12-14 Вольт лампа светится.
• При увеличении до 15-16 Вольт она гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о поломке реле-регулятора. Также стоит упомянуть о признаках изношенности щеток:

• В бортовой сети наблюдается снижение напряжения.
• Зарядка на аккумулятор не поступает.
• Наблюдаются скачки напряжения.

После снятия щеток визуально оцените их состояние – если длина меньше полусантиметра, то можно их смело выбросить

Также обратите внимание на то, как двигаются щетки генератора ВАЗ 2114 в пазах – если есть заедания, то лучше установить новые или капнуть немного чистого масла. Обязательно оценивайте состояние контактных колец на роторе, иногда их нужно шлифовать

После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

О том, что вырабатываемая генератором мощность — не безгранична — всегда следует помнить в момент подключения к бортовой сети автомашины новых электронных устройств.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Проверка генератора

Без помощи другого человека здесь не обойтись. Просим знакомого сесть за руль, завести двигатель и педалью газа поднять обороты на уровень 3000-3500. При этом должны быть включены лампы дальнего света фар, стеклообогреватель заднего стекла + печка. Тестером проверяем АКБ и подаваемое напряжение, которое должно быть в районе 13,2-13,6 вольт. Если показатели ниже, то причина в обрыве или замыкании обмоток генератора или их окисления. Если в таком случае выключить свет и иных потребителей, то уровень заряда напряжения должен вернуться до значений, указанных выше. Еще, может быть слабо натянут ремень генератора, окислился диодный мост или щетки генератора поизносились. При замене щеток не забываем про их держатели.

Если виноваты окислившиеся провода, контактные кольца, то зачищаем или протираем обыкновенным бензином. Растянувшийся ремень подтягиваем, а порванный – заменяем. Вместо неисправных выпрямительных блоков и регулятора напряжения ставим новые запчасти таких же марок и параметров. Об износе подшипника генератора свидетельствует повышенный гул при его работе. Дешевле просто заменить такой подшипник. О неисправном диодном мосте говорят оплавившиеся его составляющие.

Из данной статьи видно, что причин, при которых может гореть тускло, мигать или гореть постоянно значок аккумулятора на ВАЗ 2114, очень много, но в основном они заключены в генераторе. Можно попытаться обнаружить проблему самостоятельно. Если позволяют средства, то, не задумываясь просто поменять генератор в сборе. Его стоимость колеблется в районе 3000 рублей. Если вы не уверены в точной постановке «диагноза», то для определения поломки советую съездить в хороший центр авторемонта и диагностики.

Можно поехать к мастерам в гаражах или автомобильных рынках, но только после реальных отзывов и рекомендаций о компетентности таких работников. В данном случае вы потеряете деньги на анализе, а сэкономите на том, что придется поменять только отдельные запчасти, а не агрегат в целом.

И помните, что горящий значок аккумулятора на панели приборов требует от вас предельного внимания и скорейшей диагностики.

1) Всём привет! Подскажите, может кто знает. Нет зарядки от генератора ВАЗ 2114. Заряд 12.1 В. Снимаю клейму, машина глохнет. Проблема началась после замены подшипников. До этого все было норм. Здарова пацаны,ВАЗ 21087 карб,чернеют свечи подскажите что может быть. номер вопроса на который отвечаете!.Нет зарядки аккумулятора ваз 2114 инжектор причины.

1) щетки или диодный мост под замену

2)зажигание сбито крути его я думаю дело в нем либо карб хуйня какая

1. Лампочка Заряда АКБ рабочая? цепь возбуждения генератора подключил? обрывы исключил?

1 обмотку статора оторвал походу

Дмитрий, ген у меня не исправен, машину не так давно купил, до него еще не дошел, лампу откл т.к садиться акум , она всегда горит!

Михаил, каким путем их проверяют ?

прозвонка омметром. Посмотри ссылку

После вскрытия они обычно долго не работают!!

Или вообще не работают.

1) Нельзя снимать провода с генератора на работающей машине.

2) кушает масло наверное

2) Чернеют свечи — Богатая смесь. Почисть свечи, отрегулируй карб и зажигание. При возможности отрегулируй клапана. Проехай хотя бы 50км на прогретом моторе, и посмотри на свечи.

Причины при которых нет зарядки генератора

1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

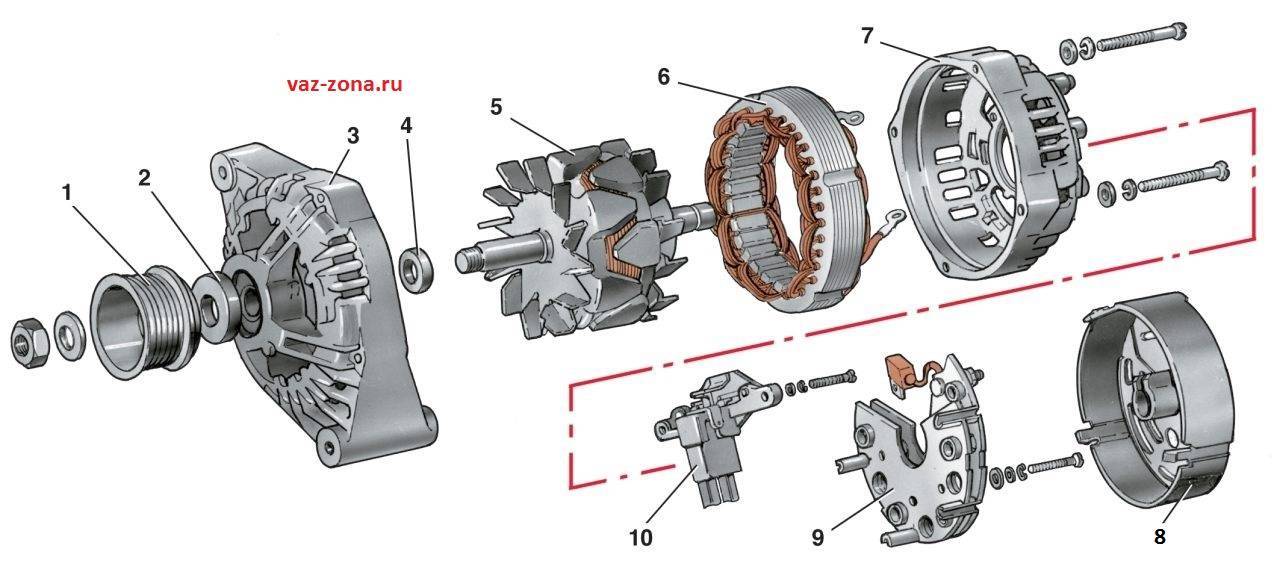

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Не горит лампа

Рассмотрим теперь причины, по которым лампочка зарядки аккумулятора ваз 2110 не горит:

• Если в вашем автомобиле присутствует контрольная лампа проверки работы генератора, то перед запуском двигателя, сразу при включении зажигания, лампочка должна гореть
• Если она не горит, а остальные приборы при этом работают, тогда возможно она просто перегорела
• Так же не исключаем обрыв в приводе возбуждения генератора, либо другая его неисправность
• Если не работают остальные приборы на панели, это означает что пора проверить предохранители ваз
• Если перегорает лампочка, тогда возбуждение генератора происходит через добавочное сопротивление, исходя из этого целостность лампочки, никак не повлияет на работу всей схемы заряда
• Чтобы проверить работоспособность электрогенератора, а так же заряд аккумуляторной батареи нам понадобится мульти тестер (как на фото вверху)
• Стрелочные тестеры требуют правильного соблюдения полярности, при их подключении, и чувствительны к падениям и ударам
• Сначала давайте определимся с неисправным местом, разберемся, неисправен ли сам генератор либо контрольная лампочка с проводом
• Быстрое определение требует отсоединить тонкий проводок от электрогенератора, который выходит от контрольной лампочки, и соединить его с землей (массой) автомобиля затем включить зажигание
• Если загорелась лампа аккумулятора ваз 2110, тогда не исправен сам генератор
• Среди возможных неисправностей встречаются такие как обрыв обмотки генератора, поломка реле регулятора напряжения, износились щётки либо контактные кольца якоря и далее
• В случае, когда лампочка, контролирующая заряд не горит, необходимо проверить на исправность и лампочку и ее провода
• Чтобы выполнить такую проверку не понадобится снятие приборной панели и вытаскивание лампы наружу, для того, что бы рассмотреть внимательно целостность ее нити
• Достаточно будет соединить щуп мультиметра, включенного в режим вольтметра, с корпусом автомобиля, а второй с отключенным проводом
• К стати вместо мультиметра вы можете использовать контрольную лампочку мощностью около 1Ватт
• В исправной цепи наш прибор покажет напряжение аккумулятора, а контрольная лампочка будет светиться в пол накала
• Это означает, что перегорела лампочка контроля заряда
• Если же показания вольтметра разительно отличается от напряжения на батарее, тогда возможно произошел обрыв цепи идущей от контрольной лампочки и до генератора
• Когда лампочка контроля заряда не гаснет при работе мотора необходимо проверить исправность генератора
• То же самое надо сделать, если горения лампочки идет в пол накала
• Для проверки исправности генератора в любом случае нам необходимо будет проверить напряжение на аккумуляторных клеммах при работающем моторе
• При проверке показания напряжения аккумулятора при рабочем генераторе будет в пределах нормы -13,5 – 14,5Вольт
• Проверку следует производить при средних оборотах мотора и при включенных фарах на дальний свет
• Кроме этого горение лампы контроля заряда, при работающем моторе, в пол накала может быть обусловлено утечкой тока через какой-то один из нескольких дополнительных диодов в выпрямительном мосту
• Либо из-за неисправности диода, расположенного в щитке приборов
• Генератор при этом работает нормально и не требует ремонта
• Теперь мы разобрались, почему горит или тухнет лампочка аккумулятора ваз 2110, выявление неисправностей не составит вам труда, а правильно обнаруженная причина – залог успешного ремонта. Дополнительно предлагаю воспользоваться видео материалами по интересующей проблеме.

Как устранить проблему?

Если аккумулятор разряжен, его нужно зарядить. Это делается так:

1. Снять АКБ и протереть её сухой тряпкой.
2. Подключить к батарее зарядное устройство и поставить на зарядку.
3. Заряжать обычно следует не менее половины суток или пятнадцати часов при полном разряде. При этом на зарядном устройстве нужно выставить ток в 2,5 Ампер, если оно не выбирает режим автоматически.
4. Перед снятием по показаниям прибора убедиться, что аккумуляторная батарея зарядилась полностью.

После зарядки необходимо проверить напряжение АКБ указанным выше способом. Если оно в пределах нормы, установить её на машину. Понаблюдать в течение нескольких дней, не разряжается ли батарея. Если происходит быстрый разряд без видимых причин, устройство, вероятно, неисправно. Поэтому придётся покупать новый аккумулятор.

Если неисправен генератор, обычно достаточно заменить его щётки для восстановления работоспособности. Для этого нужно:

1. Достать колодку проводов.
2. Убрать провода с генератора и удалить фиксирующую их гайку. От плюсовых наконечников проводов отделить защитный колпачок для защиты.
3. Снять пластиковый кожух.
4. Найти регулятор напряжения и открутить его отвёрткой.
5. Отсоединить провода и вытащить деталь вместе со щётками.
6. Заменить щётки и поставить элемент на генератор.

Если это не помогло или на устройстве обнаружились видимые дефекты, потребуется замена и других его деталей. Генераторы ВАЗ 2114 ремонтопригодны. Отремонтировать их можно своими руками. Но в некоторых случаях электрогенератор лучше заменить или обратиться к специалистам для его восстановления.

Если низкое напряжение связано с иными неисправностями, установить которые самостоятельно не удалось, нужно посетить автоэлектрика.

Что делать, если на ВАЗ-2114 отсутствует зарядка аккумулятора

Пуск мотора – основная функция автомобильного аккумулятора, но было бы наивно полагать, что без него автомобиль вполне может обойтись, если бы имелся надёжный способ завести двигатель без его помощи. Да, аккумуляторная батарея не вечна, но и генератор, обеспечивающий автомобиль электропитанием при работающем двигателе, также подвержен поломкам. И если он не справляется со своими обязанностями, часть из них делегируется АКБ.

Отсутствие заряда батареи, о котором сигнализирует отдельная лампочка на панели приборов – серьёзная неисправность, игнорирование которой чревато немалыми неприятностями. Поэтому каждый водитель должен знать, как её искать и исправлять.

Как функционирует электроника автомобиля

Современный автомобиль буквально напичкан электроникой и всевозможными датчиками, призванными облегчить управление транспортным средством и повысить безопасность водителя и пассажиров. Всем этим хозяйством управляет бортовой компьютер, который анализирует полученные от приборов и датчиков данные, реагируя на них соответствующим образом.

Если поступающая информация не согласуется с правильными диапазонами значений или она не доходит до ЭБУ, последний будет пытаться сообщить водителю о возникшей проблеме, будь то падение давления масла в системе, критическое снижение уровня топлива или отсутствие заряда аккумуляторной батареи.

Во всех этих и многих других случаях на приборной панели загораются соответствующие лампочки, помогающие водителю сориентироваться и принять правильное решение. Индикатор, сообщающий о том, что на ВАЗ-2114 не идёт зарядка на аккумулятор, как видно из рисунка, располагается в нижней левой части панели (на него указывает цифра 16):

Почему на ВАЗ-2114 загорается датчик аккумулятора

Отсутствие зарядки, о котором сигнализирует индикатор, может происходить по разным причинам, так что проблема идентификации неисправности не такая уж простая, как может показаться. Неопытные автовладельцы в таких случаях спешат посетить СТО, а некоторые даже отправляются в магазин, будучи уверенными, что аккумулятор своё отслужил, и пришла пора менять его на новый.

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод. Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

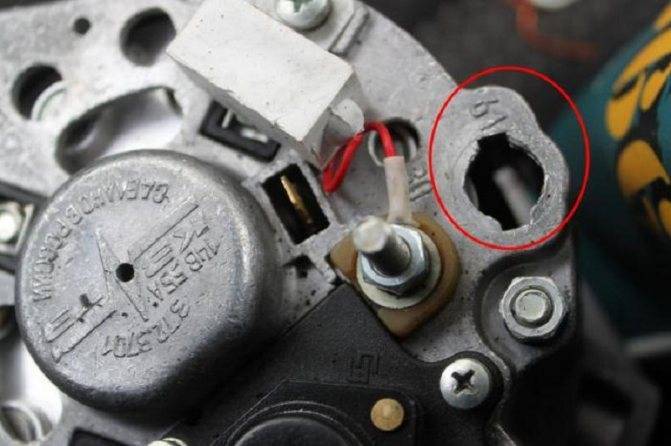

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.
