Где находится реле стартера ВАЗ-2114: фото и видео

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Где располагается реле стартера на «четырнадцатой»

Чтобы разобраться в этом вопросе, необходимо иметь представление о конструкции всего пускового механизма. Стартер у данной модификации авто – это обычный двигатель с постоянным током. В его механизме находятся следующие детали:

корпус;
ротор (четырехполюсный якорь);
обгонная муфта (бендикс);
втягивающее (тяговое) реле.

На корпусе устройства имеется две крышки. Сам корпус выполняет в конструкции функцию статора. Внутри механизма располагается специальный вал (якорь). Вал вращается вокруг собственной оси, расположенной горизонтально. А удерживается он опорными подшипниками, которые находятся внутри корпуса.

Обгонной муфтой (бендиксом) называется система, которая сцепляет якорную шестеренку и венец моховика. Он находится спереди ротора. Таким образом, понимаем, что реле стартера на «четырнадцатой» находится сверху самого стартера. А представляет собой оно обычное устройство, замыкающее контакты. В его функционале две задачи: замыкание контактов обмоточного якоря и приведение в движение бендикса с шестерней.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

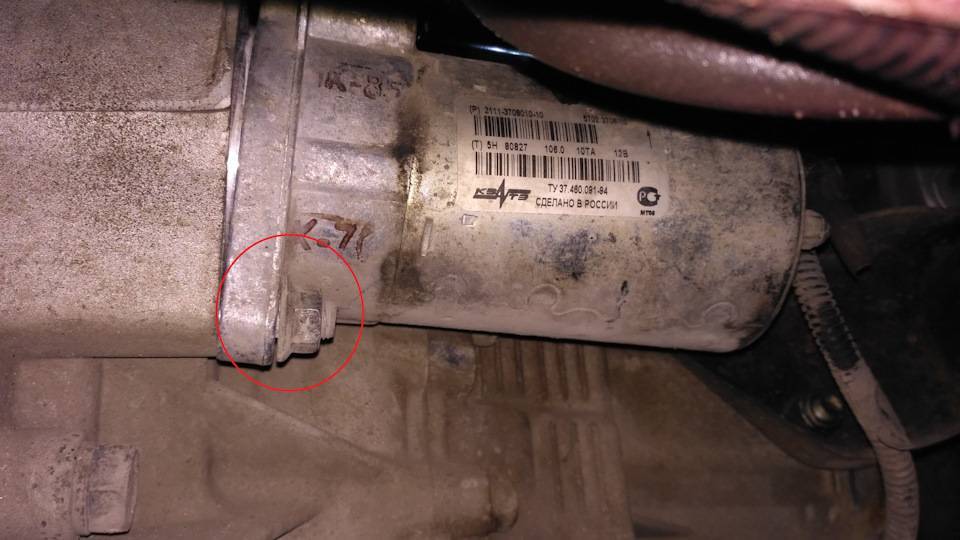

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

при провороте ключа зажигания подается питание на втягивающую обмотку;
рабочая пластина, под действием тока, прижимается к контактам;
питание подается на стартер;
мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

после проворачивания ключа зажигания ничего не происходит;
стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

окислились контакты рабочей пластины;
имеется повреждение кабеля массы;
прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
Повреждение или износ коллектора.
Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

Надежно зафиксировать машину на месте.
Снять клеммы с АКБ.
От реле потребуется отключить красный провод.
При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
Ослабить и удалить стяжные шпильки крепления устройства к массе.
Демонтировать силовой кабель и снять устройство.
Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

Для топливного насоса. Номинальный ток -15А;
Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно: После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Контактная группа замка зажигания – это устройство, которое при повороте ключа замыкает разные контакты, подключая тем самым, нужные потребители электричества. Признаки ее неисправности могут проявляться по-разному, поэтому разберем их все.

У разных контактных групп существуют разные режимы. То есть, при фиксированных положениях ключа в замке, в разных автомобилях подключаются разные наборы устройств. Например, на «классике» при минимальном положении ключа (когда его можно вытащить) все наружное освещение может полноценно работать, а на ВАЗ-2110 в этом же положении можно включить только габариты. Таким образом, наборы признаков неисправностей контактной группы замка зажигания для данных автомобилей также разные. Но во всех автомобилях мира эти неисправности все же имеют много общего.

Самый главный признак неисправности контактной группы замка – одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии. Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».

Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело – в контактной группе замка зажигания. Еще одна «узкая» точка – блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей. Однако те же фары являются слишком мощными потребителями, поэтому даже в классике разнесены по отдельным предохранителям и их отказ совместно с фонарями заднего хода однозначно говорит о неисправности в контактной группе замка зажигания.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. Основные неисправности замка зажигания на ваз-2114: признаки и диагностика

Основные неисправности замка зажигания на ваз-2114: признаки и диагностика

После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Реле зажигания ВАЗ 2114: принцип действия, неисправности и замена

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

перебои в работе вентилятора печки;
проблемы с включением стеклоочистителей и обогрева стекол;
отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как оно работает

Работает устройство следующим образом:

Аккумулятор подает питание на катушку стартера;
Катушка действует на якорь за счет воздействия магнитного пола;
Якорь двигается и сжимает возвратную пружину;
Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Ремонт втягивающего реле стартера

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

Отключите минусовую клемму с аккумулятора.
Отключите красную клемму с релюхи. Это провод красного цвета.
С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
Снимите контакт, который удерживала эта гайка.
Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
Сердечник релюшки желательно сразу заменить на новый.
Поставьте новое реле.
Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

<br />

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе :
1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

<br />

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Как замкнуть стартер напрямую ваз 2114

замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.

Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.

Принудительный запуск стартера

Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).

Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:

Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
Уберите контактную пластинку (фишку) со стартера.
Наконечником инструмента закоротите контакты.

Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).

Что делать, если нет ключа

Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.

Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.

Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.

Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.

Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.

Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.

Запуск с толкача

Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:

Установите рычаг коробки передач в нейтральное положение.
Водитель садится за руль.
Двое помощников толкают машину.
Как только автомобиль немного разогнался, включите первую или вторую передачу.
Поверните ключ в режим запуска ДВС.

Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.

Почему стартер отказывается крутить

Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.

Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Предварительные замечания по технике безопасности

Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где находится реле стартера на ВАЗ-2114: фото и расположение +видео
