Где находится реле стартёра и предохоранитель на Лада Приора

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

F1 — Резервное гнездо.
F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
F4 — 10А — Лампа дальнего света (левая сторона).
F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 — 7,5А — Лампа ближнего света (левая сторона).
F7 — 7,5А — Лампа ближнего света (правая сторона).
F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара (левая сторона).
F18 — 10А — Противотуманная фара (правая сторона).
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервные гнезда.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32 — Резервное гнездо.

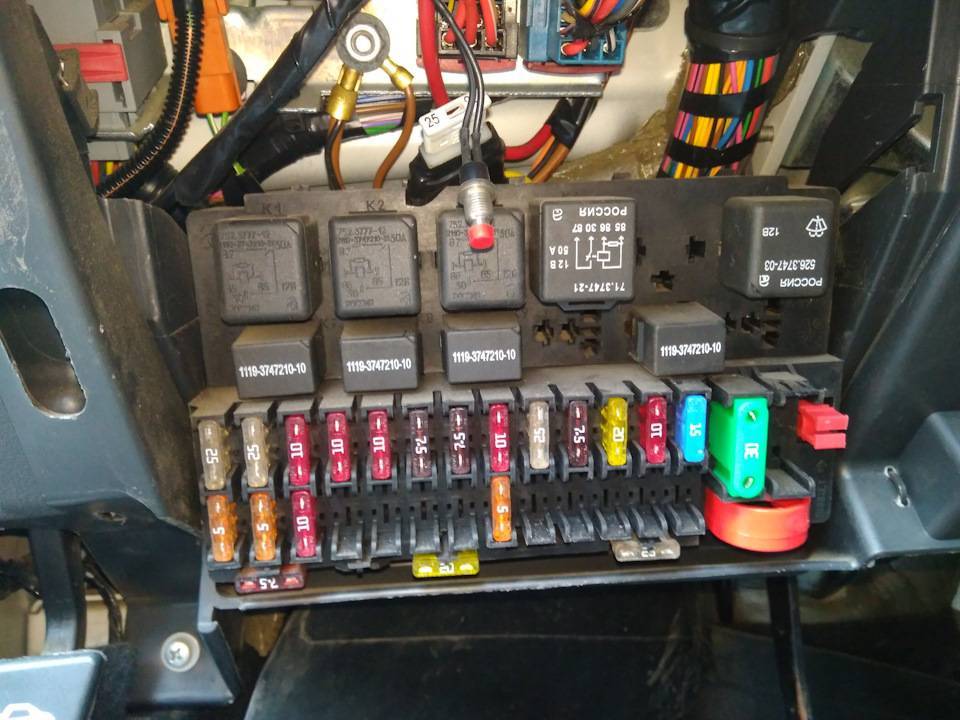

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

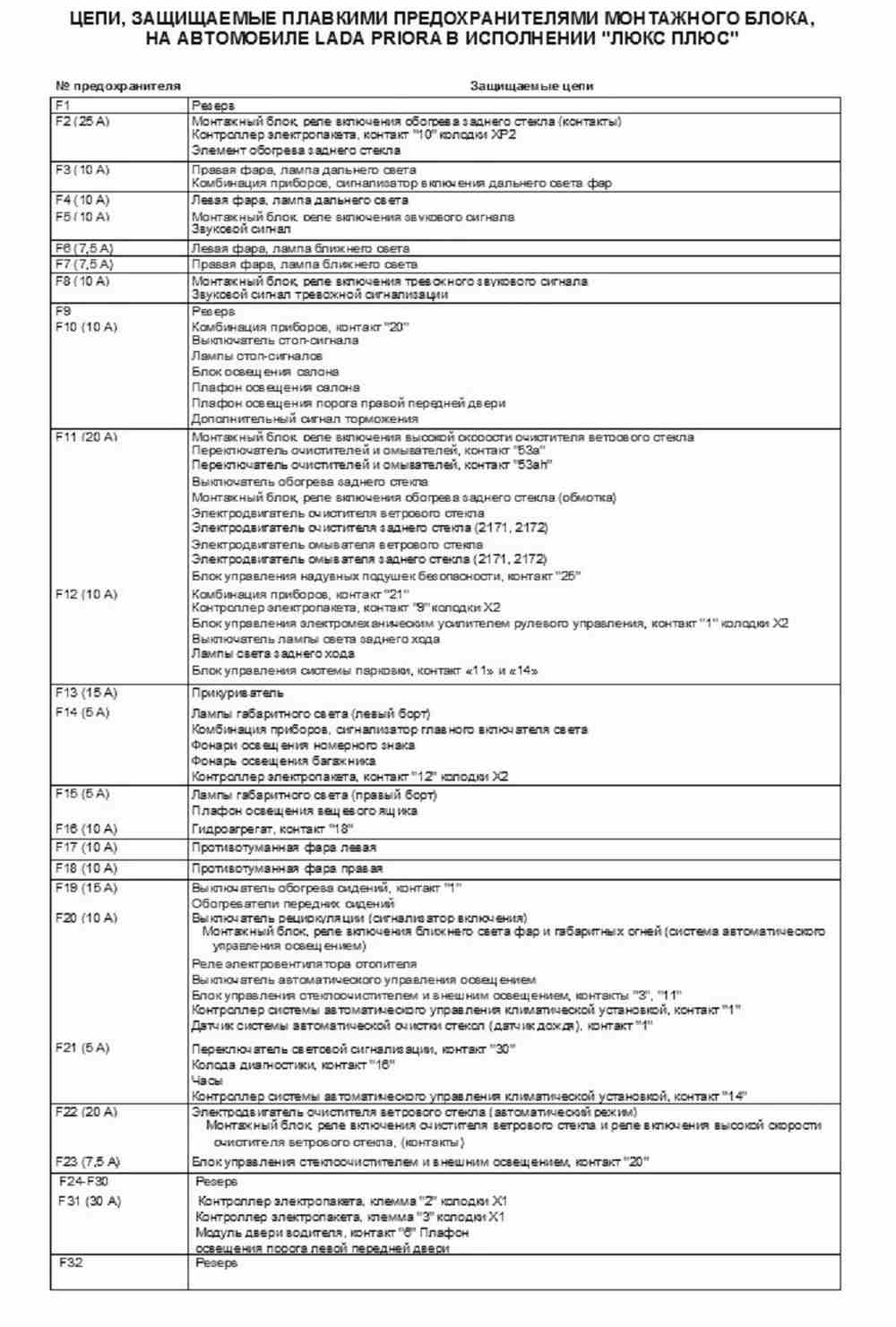

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Блок реле в центральной консоли

Схема дополнительного блока реле с левой стороны центральной консоли

Обозначение и нумерация реле и блоков управления в центральной консоли

Расположение блока реле в машине

Обозначения

№ элем.	Артикул	Назначение
1	Блок управления центральным замком
2	Блок иммобилизатора
3	Реле включения задних противотуманных фонарей

Смотрите так же

Модельный ряд ВАЗ 2110

Удобно ли расположен монтажный блок с реле и предохранителями?

Оцените полезность материала: полезный бесполезный

Спасибо! Ваш голос учтен!

Технический отдел AG Об авторах

Дополнительно

• Все модели Vaz с оцинкованным кузовом • Что спрашивают люди об автомобилях Vaz • Авторазборки Vaz в вашем городе • Обсудить тему на форуме • Смотреть другие инструкции • на форуме: Ремонт и обслуживание авто

Сохраняйте у себя эту страницу!

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

F1 — Резервное гнездо.
F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
F4 — 10А — Лампа дальнего света левой фары.
F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
F6 — 7,5А — Лампа ближнего света левой фары.
F7 — 7,5А — Лампа ближнего света правой фары.
F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара левая сторона.
F18 — 10А — Противотуманная фара правая сторона.
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервное гнездо.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ

Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

http://litezona.ru/gde-nahoditsja-predohranitel-obogreva-zerkal/http://vmiredorog.ru/tehpomosch/183-rele-i-predohraniteli-v-lade-priore-neispravnosti-elektriki-vaz-2170-2171-2172/http://inomarki-remont.ru/poisk-i-zamena-nerabotajushhih-predohranitelej-na-lada-priora.htmlhttp://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-priora/page,1,4,218-shema-rele-i-predohraniteley-priory.htmlhttp://enginehack.ru/predohraniteli-lada-priora/

Как найти реле

Сам стартер – достаточно надежный элемент, с которым очень редко происходят проблемы. Обычно неполадки случаются именно с тяговым реле.

Следует знать, что само по себе оно располагается в Приоре в блоке предохранителей. Он, в свой черед, находится непосредственно в салоне, с левой стороны от водительского сиденья, возле модуля управляющего светом (МУС).

Эта информация, кстати, будет полезна и на случай, если придется заменить перегоревший предохранитель – такая неисправность в Приоре происходит весьма часто. Вообще электросистема данной машины, к сожалению, не является очень надежной. Множество обладателей этой модели жалуются именно на ее ненадлежащую работу.

Чтобы получить доступ к реле, потребуется демонтировать панель, скрывающую блок. Она удерживается на месте пятью фиксаторами

Действовать следует осторожно, чтобы не повредить их

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ().

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Ключевые слова: монтажный блок лада приора | торпедо лада приора

+135

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Предохранители имеют следующие предназначения:

F1 — Резервное гнездо.
F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
F4 — 10А — Лампа дальнего света (левая сторона).
F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 — 7,5А — Лампа ближнего света (левая сторона).
F7 — 7,5А — Лампа ближнего света (правая сторона).
F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
F9 — Резервное гнездо.
F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 — 15А — Прикуриватель.
F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
F16 — 10А — Гидроагрегат системы ABS, контакт «18».
F17 — 10А — Противотуманная фара (левая сторона).
F18 — 10А — Противотуманная фара (правая сторона).
F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
F24-F30 — Резервные гнезда.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
F32 — Резервное гнездо.

Элементы имеют следующее предназначение:

Основные неисправности и способы их устранения

Стартер автомобиля Лада Приора — узел довольно надёжный, однако, с ним случаются проблемы. Наиболее распространенными являются неисправности тягового реле или, как его ещё называют в народе, втягивающим реле.

Основные проблемы с тяговым реле:

При подгорании контактов слышен щелчок, но якорь стартера не вращается или вращается медленно. Такое происходит по причине прилегания контактов не по всей площади, в результате чего появляется зазор, соответственно, электрическая дуга, которая нагревает медь до высокой температуры и на её поверхности образуется плёнка из оксида меди, который выполняет роль изолятора. Бывает так, что на контакте появляется воронка от плавления меди, и площадь соприкосновения со временем уменьшается. Устраняется путём замены контактов, их очистке или замены тягового реле полностью.

Но чаще всего, это перегрев и попадание влаги, особенно, если она превращается в лёд и разрушает изоляцию. Обмотка реле находится в закрытом корпусе, но проникновение воды возможно с торцов, поэтому нужно обеспечить гидроизоляцию реле со стороны двигателя автомобиля Приора, нанеся тонкий слой герметика.

Снятие и установка

Для проведения работ по снятию и установке электроусилителя руля на Приоре необходимо подготовить специальный инструмент, который понадобится в процессе производства работ.

Понадобится:

Молоток;
Клин (подойдет зубило);
Трещотка;
Удлинитель для трещотки;
Головка на «8» и «13» мм;

После подготовки инструмента можно приступать к работе.

Снятие

Отключаем массовую клейму с АКБ;
демонтируем кожух рулевой колонки;
Снимаем замок зажигания, открутив болты;
Снимаем все разъемы с блока усилителя руля;
Отворачиваем гайку рулевого кардана и с помощью клина ослабляем его зацепление на шлицах;
Отворачиваем гайки крепящие усилитель к кузову (4 шт);
Вынимаем конструкцию из автомобиля;
Сборку производим в обратной последовательности;

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней. Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

Где находится реле стартера и предохранитель Приора

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Предохранители и реле в Ладе Приоре, электрические схемы
