Где находится датчик давления масла на ВАЗ-2114: 8 клапанный двигатель

Диагностика и замена датчика давления масла

Процесс самостоятельной диагностики и замены вовсе не сложный. Будьте предельно внимательны, не нарушайте регламент.

Этапы диагностики:

• Открываем капот;
• Отщелкиваем колодку с клеммами на датчике;
• Ключом на «21» отвинчиваем контролер;
• Ветошью протираем насухо деталь;
• Подключаем к контактам клеммы мультиметра;
• Активируем прибор, переводим кнопку в положение «Сопротивление»;
• Замеряем силы сопротивления. Допустимый диапазон от 560 до 680 Ом. Отклонение от нормы – признак неисправности.

Наименование / каталожный артикул	Цена в рублях
Vernet OS3577, OS3530	От 350 — 440
Autlog AS2101, AS2070	От 350 – 440
Automega 150100510	От 350 – 440
Meyle 1009190029, 1009190025	От 350 – 440
SWAG 30230004	От 350 – 440
Facet 70108	От 350 – 440
ERA 330337	От 350 – 440
Лада 2115-3649562-0 (оригинал)	От 350

Причины преждевременного износа ДДМ

• Естественный фактор – исчерпание ресурса эксплуатации;
• Механическое повреждение, последствия аварии, столкновения, удара;
• Короткое замыкание в бортовой цепи;
• Брак при изготовлении.

Признаки неисправности ДДМ

• На приборной панели постоянно / периодически сигнализирует индикатор «давления масла»;
• В области установки контролера видна течь масла, следы разгерметизации;
• Ослаблено крепление клемм на ДДМ;
• Фактический уровень моторного масла не соответствует минимальной (максимальной) отметке.

Пошаговое руководство по самостоятельной замене ДДМ

Подготовительный этап:

• Ключ на «21»;
• Дополнительное освещение опционально;
• Ветошь;
• Новый контролер;
• Моторное масло на доливку, при необходимости.

Этапы замены:

• Открываем капот автомобиля;
• Ожидаем пока агрегат остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
• Отщелкиваем контактную плату на контролере, отводим в сторону провода;
• Ключом на «21» выкручиваем датчик;
• Протираем посадочное место, очищает от грязи, проводим дефектовку;
• На штатное место вкручиваем новый контролер;
• Надеваем колодку с проводами.

По окончании работ проверяем фактический уровень моторного масла, восполняем недостающее количество по мере необходимости.

Что делать если загорелся датчик давления масла

Индикация лампы давления масла на приборной панели – явный признак неисправности. Прежде всего, не паникуйте, начните поэтапную диагностику.

• Лампа не гаснет длительное время: уровень моторной жидкости ниже нормы. Заглушите двигатель, проверьте фактический уровень щупом. Восполните недостающее количество. Не превышайте максимальный уровень масла.
• Периодически загорается, когда машина в неподвижном положении: крен машины, из-за чего ДДМ фиксирует нехватку уровня.
• Периодическая индикация аварийного сигнала при езде: уровень жидкости ниже среднего, вследствие чего при вхождении в повороты ДДМ фиксирует недостаток жидкости.
• Горит индикатор на протяжении 10 – 20 секунд после запуска двигателя: после замены моторного масла, при первом запуске может гореть индикатор. Процесс естественный, не паникуйте.
• Индикатор горит постоянно: неисправный датчик, короткое замыкание в бортовой цепи. Нужно проверить целостность контура мультиметром.

Диапазон давления 0,5 кгс/см2 при 800 — 900 об/мин.

Устройство и работа датчика

Конструкция датчика машинного масла на ВАЗ 2114 крайне проста, что делает её достаточно надёжным механизмом. Устройство состоит из основного корпуса, измерительной мембраны и механизма для передачи информации. Сама мембрана является проводником электрического тока и включает в себя два контакта — статический и динамический. Для контроля пригодности рабочей жидкости датчик ВАЗ 2114 закрепляется в баке таким образом, чтобы мембрана постоянно находилась в прямом контакте с машинным маслом. До тех пор, пока масла достаточно, ток, проходящий через мембрану, встречает сопротивление. Контакты не передают никакого сигнала на приборную панель и диод не светится.

Со временем, по мере того как происходит его окисление и накопление частиц грязи, которые жидкость смывает с движимых частей автомобиля, масло вырабатывается. В какой-то момент давление становится слишком низким, чтобы оказывать сопротивление току. Измерительная мембрана высыхает и передаёт сигнал водителю, заставляя лампочку об уровне масла светиться. Это служит знаком к необходимости замены жидкости.

Проверка работоспособности

Один из наиболее простых методов — снять датчик и, не заводя мотор, прокрутить двигатель. Если из места установки контроллера пойдет масло, значит с давлением все в порядке, а датчик — неисправен, поэтому и выдает красный сигнал. Испорченные приборы считаются неремонтопригодными, к тому же, они дешево стоят — около 100 рублей.

Есть еще один способ проверить:

• Сверяются с уровнем масла, он должен быть в норме (даже если продолжает гореть индикатор).
• Прогревают двигатель, после чего выключают.
• Снимают датчик и ставят в манометр.
• В место, где стоял контроллер, вкручивают переходник манометра.
• Подсоединяют заземление прибора к массе авто.
• Контрольный светодиод соединяют с плюсом аккумулятора и одним из контактов датчика (пригодятся запасные кабели).
• Заводят двигатель и плавно жмут на педаль газа, поднимая обороты.
• Если контроллер в рабочем состоянии, то при показаниях манометра 1.2–1.6 бар лампочка на панели управления погаснет. Если нет — причина в другом.
• Мотор разгоняют до 2000 оборотов. Если на приборе даже нет двух бар, а двигатель прогрелся до +80 градусов, это свидетельствует об износе подшипников коленвала. Когда давление превышает 2 бар — проблема не в этом.
• Обороты продолжают повышать. Уровень давления должен быть меньше 7 бар. Если цифра больше — неисправен перепускной клапан.

Бывает, что лампочка продолжает гореть даже после замены датчика и клапана, тогда лишней не будет полноценная диагностика.

Как устроен и как работает датчик?

Если рассматривать различные датчики, которые применяются на разных моделях и марках авто, то стоит отметить, что все они функционируют по одному принципу. Изделия обладают похожей конструкцией, поскольку у всех имеются геркон, мембрана, биметаллическая пластинка. При запуске движка в системе масла пока нет, поскольку геркон держит свои контакты в замкнутом состоянии. Лампочка горит, сообщая автолюбителю, что система является исправной.

Заводя движок, водитель вызывает подъем уровня масла, при этом в датчике увеличивается давление, а именно в мембране, которая располагается внутри него. Повышающееся давление заставляет данную мембрану менять свой размер, из-за этого и начинают функционировать контакты. Из-за того, что они откликнулись на действие мембраны, лампочка на приборной панели гаснет.

Далее к работе подключается установленная пластина, которая оборудована спиралью для передачи информации в датчик. Это необходимо для контроля имеющейся жидкости в системе. Нужно учитывать, что рабочая цепочка может замкнуться в том случае, если давление в системе упадет. В таком случае сразу срабатывает лампочка, чтобы оповестить автолюбителя о происходящем.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Датчики автомобилей ваз

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Что делать, если горит лампочка после замены ддм

Нужно учитывать, что во время запуска двигателя масляный насос занимается перекачкой жидкости из картера в магистраль. В момент перекачки вся жидкость вынуждена переходить через специальный фильтр, задачей которого является удаление загрязнений.

Иногда случается так, что на картере остается грязь, которая и забивает фильтр. Из-за данной проблемы, насос не сможете работать полноценно подавать необходимое количество жидкости. Если столкнулись с данной ситуацией, тогда потребуется слить все имеющееся масло из картера и поменять на новое. Не стоит забывать и про сам фильтр, его придется заменить на новый или же просто прочистить.

всем доброго времени суток, случилась такая беда. поехал с девушкой в IKEA, доехали, купили продукты, все хорошо. едем уже обратно, встали в пробочку, температура повышается и тут краем глаза то ли показалось то ли что, но моргнула лампочка на приборке давления масла. ладно, фиг с ним, едем. и тут замечаю что она регулярно начинает мигать, а потом и вовсе загорается. я в панике, торможу, курю, двигатель остывает, завожу, не горит.

еду дальше. только температура достигает 90С и она начинает гореть. и при чем только на холостых, даешь газу перестает.

вообщем приехав домой стал юзать инет и уже совсем расстроился, кто че писал и минимум надо было снимать поддон картера, а масло только только сменил(

что я пытался сделать:

— подлил масло. -подтянул фильтр — газанул до 3500 тыщ на холодную (писали что в клапан может попасть мусор и при такой манипуляции потоком масла она вымывается т.к на холодную масло гуще.)

нечего не помогло.

на следующии день решаю начать с малого, еду в магазин и покупаю ДДМ.

открываю капот, смотрю на старый и под резиновым чехольчиком капелька масла. и в надежде что в нем дело, а не во вкладышах, масло-насосе и тд.

Способы проверки датчика давления масла

Замена датчика давления масла на ваз 2114 или датчика уровня масла проводится только после тщательной проверки. Для того чтобы все точно выяснить, следует провести следующую операцию:

• поднять автомобиль на смотровую яму;
• снять защиту двигателя;

Снятие защиты двигателя

• найти под ним датчик уровня масла;
• завести автомобиль;
• отсоединить провод, идущий на датчик;
• взять вольтметр и проверить напряжение между массой и соединительной колодкой (работающий датчик уровня масла должен показать напряжение, равное 12 В).

Если напряжения достаточного нет, значит возможны несколько причин неисправности:

• может быть неисправен сам блок индикации;
• имеется плохой контакт или возможен обрыв провода в цепи датчика.

Чтобы проанализировать работу датчика давления масла, нужно сначала узнать из чего он состоит. Это корпус, где вмещается измерительная мембрана и передающий механизм. Данная мембрана прогибается и занимает то или иное положение, в зависимости от уровня масла. Одновременно с этим мембрана замыкает и размыкает электрические контакты и самым верным способом проверить датчик является подключение манометра.При этом, если на режиме холостых оборотов показания манометра будут равны 0,65 кгс/см2 или выше, значит все в норме. Лучше всего для проверки датчика рекомендуется извлечь его и прокрутить стартер, без заведения двигателя. Таким образом, можно будет установить точно, работает ли датчик давления масла или нет. Если польется масло из места установки датчика, значит, нужно будет обязательно заменить деталь. Если проблемы не устраняются и все идет к тому, что деталь неисправна, только замена датчика уровня масла ваз 2114 поможет решить проблему.

Ваз 2114 замена датчика масла своими руками

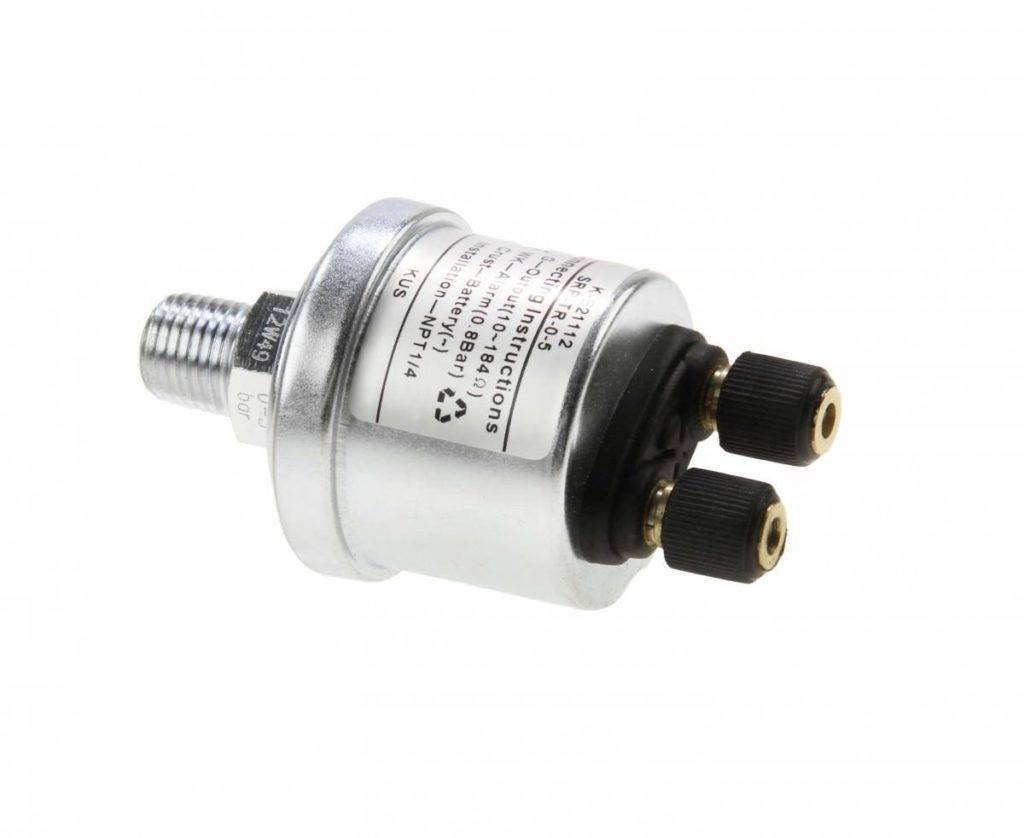

Новый датчик давления масла

Замена датчика масла ваз 2114 не представляет собой какой-либо трудоемкий или сложный процесс. Начинающий автомобилист вполне способен самостоятельно провести замену, если конечно воспользуется советами, приведенными в данной статье. Начинаем процесс замены:

• поднимаем автомобиль на эстакаду или смотровую яму (делать это обязательно, так как по-другому работать под машиной не удастся);
• зажигание автомобиля отключаем;
• отсоединяем массу двигателя;
• защиту двигателя снимаем (можно прочитать специальную инструкцию, которая поможет грамотно отсоединить поддон);
• находим датчик уровня масла, который находится возле масляного насоса;
• отсоединяем конец провода, идущий от датчика уровня масла;
• берем торцовый ключ на 10;
• отворачиваем гайки, фиксирующие датчик;

Схема работы датчика давления масла

• извлекаем его полностью;
• новый датчик ставится в обратной последовательности.

Датчик аварийного давления масла

Нередко бывает необходимо заменить и датчик аварийного давления масла. Симптомом того, что данную процедуру следует провести, является постоянное горение лампы. Для проведения операции следует вооружиться такими инструментами, как:

• минусовой кабель отсоединяем от аккумуляторной батареи;
• находим защитный резиновый колпачок датчика аварийного давления масла и снимаем его;

Защитный резиновый колпачок датчика аварийного давления масла

• отсоединяем конец провода, идущего на вывод датчика;
• берем торцевой ключ на 21 и откручиваем датчик аварийного давления масла.

Отсоединение датчика аварийного давления масла

Совет. Между датчиком и переходником бывает установлена специальная шайба уплотнения соединения. Ее обязательно следует заменить, вне зависимости от того, новая она или нет.

устанавливаем новый датчик аварийного давления масла (все проводится в обратной последовательности).

Данное видео поможет сделать все правильно и не совершить ошибок. Пошаговая статья с фото, приведенная выше – это уникальный шанс для любого автомобилиста, оказавшегося на дороге научиться самостоятельно и без чьей-либо помощи менять датчик давления или уровня масла. Своими руками можно провести более качественную замену, тем более, если делать все на своем автомобиле. Вследствие этого, можно не только спокойно отправляться в любую дорогу, протяженностью в несколько сот километров, но и неплохо сэкономить, ведь цена на услуги данного типа сегодня не радуют.

• Не крутит стартер вольво внл



• Ms 003 стенд для проверки генераторов стартеров и реле регуляторов



• Как поставить дома видеорегистратор



• Ремонт тросика спидометра тойота кариб



• Ремонт ручного стартера лодочного мотора сузуки

Замена

Тесты и проверки показали, что старый ДДМ уже отработал свое и нуждается в замене. Выполнить данную процедуру не сложно, потому просто следуйте инструкции.

1. Приготовьте новый датчик.
2. Вооружитесь рожковым ключом на 21 миллиметр.
3. Поднимите капот и демонтируйте декоративную крышку силового агрегата.
4. Выключите аккумулятор. Для этого достаточно просто снять с него минусовую клемму.
5. Найдите место расположения вашего датчика давления смазки. Он находится на главном блоке, немного нише крышки клапанов около ремня ГРМ. Учтите, мембранной стороной устройство направлено к масляной магистрали канала головки БЦ.
6. Демонтируйте защитный колпачок, выполненный из резины.
7. Отключите клемму, обеспечивающую электрическое соединение измерительного устройства и лампы оповещения на приборной панели.
8. С помощью ключа на 21 миллиметр выкручивается старый датчик давления, на его место устанавливается новый.

В процессе обратной сборки обязательно убедитесь, что на ДДМ присутствует хорошая прокладка. Данная шайба позволит избежать возможного подтекания масла в соединении.

Несмотря на кажущуюся пафосность выражения, но масляная система авто сравнима с системой кровообращения у человека. Потому если масло вытечет, ваш двигатель работать не сможет. Следите за собственным автомобилем, контролируйте состояние и количество масла, чтобы такая мелочь как ДДМ не стала причиной покупки нового мотора или даже машины.

Датчик давления масла в двигателе представляет собой конструкционную часть силового агрегата транспортного средства, функциональное предназначение которой заключается в анализе уровня объема технической жидкости.

Недостаточное количество масла в двигателе приводит к масляному голоданию, что негативно сказывается на ресурсе эксплуатации мотора – недостаточное формирование масляной пленки приводит к увеличенному трению запчастей. Задачей ДДМ является своевременное оповещение водителя о недостаточном объеме технической жидкости.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как проверить исправность детали

После запуска ДВС масляный насос перекачивает жидкость во все системы двигателя. Из картера через фильтр масло подается к каждой детали, постепенно поднимается давление до рабочего состояния. Лампочка на панели приборов горит в случае, когда в системе недостаточное давление. Если индикатор не гаснет дольше обычного, то стоит проверить, исправен ли датчик.

Но долго горящая лампочка также может сигнализировать о проблемах с низким давлением из-за других деталей:

• Масляный фильтр забит грязью. Жидкость поступает в систему в недостаточном объеме. Насос не может создать требуемое давление. В этом случае стоит почистить фильтр, заменить его на новый.
• Нагар, который смывается маслом изнутри двигателя, также может скопиться на поддоне картера, забивая сетку маслоприемника и снижая ее проходимость. Смазывающую жидкость из картера лучше слить. При большой степени загрязнения заменить на новое масло.
• Неисправность масляного насоса.
• Высокий износ деталей двигателя, в частности коленвала.
• Залито некачественное масло — стоит покупать проверенные марки, рекомендуемые производителем автомобиля (полусинтетика 10W-40, объем — 3,5 л).
• Недостаточный уровень жидкости в системе — проверяется при холодном состоянии двигателя щупом, решается доливкой масла.

Если эти причины рассмотрены, а лампа на панели горит, то дело в неисправности ДАДМ (датчик аварийного давления масла) или проводке от прибора к индикатору. Для проверки устройства необходимо знать, где находится неисправный датчик давления масла на ВАЗ 2114. Деталь расположена под декоративной крышкой ДВС (двигатель внутреннего сгорания) в левой части моторного отсека. Прибор установлен около ремня ГРМ (газораспределительный механизм), справа в ГБЦ (головка блока цилиндров), ниже клапанной крышки.

Чтобы профессионально проверить работоспособность датчика аварийного давления масла, автомобиль рекомендуется доставить на специализированную СТО. Но это не всегда возможно. Поэтому необходимо знать, как проверить датчик давления масла самостоятельно. Здесь возможны несколько вариантов:

• Визуальный осмотр детали — подтеки в месте фиксации прибора могут свидетельствовать о проблеме с уплотнительной шайбой. Необходимо заменить кольцо, протереть место установки. Протекает место крепежа также в случае неисправности клапана сброса избыточного давления в масляном насосе (давление в системе выше 0,8 атмосфер). Если признаки течи обнаружены в месте крепления клеммы, то это однозначно показывает необходимость замены самого датчика.
• Датчик выкручивается, на его место устанавливается манометр. Необходимо завести двигатель автомобиля и проследить за показаниями на холостом ходу. При нормальном давлении масла в системе параметр будет находиться в пределах 0,65 атмосфер. Это свидетельствует о неисправности детали.
• Без заводки ДВС при удаленном датчике необходимо провернуть стартер. Брызги из отверстия крепления прибора свидетельствуют о наличии давления в системе. Но таким образом нельзя узнать его параметры.
• Вместо старого устройства ставится новый датчик. Если он работает корректно, то старый прибор неисправен.

Датчик давления масла на ВАЗ 2114 не подлежит ремонту. Но невысокая стоимость детали позволят его просто заменить на новое изделие.

В любом случае, при низком давлении в масляной системе или его полном отсутствии, ехать дальше на автомобиле не рекомендуется. Это грозит серьезной проблемой с двигателем.

ЧТО ДЕЛАТЬ, ЕСЛИ ГОРИТ ЛАМПОЧКА ПОСЛЕ ЗАМЕНЫ ДАДМ?

При запуске двигателя четырнадцатой маслонасос перекачивает смазывающую жидкость из картера в масляную магистраль, при этом она проходит через масляной фильтр, который удаляет из смазки все механические загрязнения.

Если на дне картера скопилось много осадков (нагар, который смывается маслом с внутренностей движка и попадает в картер), они могут забить сетку фильтра, вследствие чего даже исправно работающий маслонасос не будет обеспечивать требуемое давление смазывающей жидкости.

В такой ситуации необходимо слить все масло из картера и в случае его сильного загрязнения – поменять на новое. Также нужно прочистить либо заменить масляной фильтр.

Самостоятельная диагностика датчика

Если возникли подозрения на некорректную работу контроллера, то ничего не остается, кроме как проверить датчик давления масла ваз 2114. Существует два проверенных способа:

1. С помощью манометра. Выкрутите ДДМ на вашей «четырнадцатой», а в освободившееся гнездо вставьте манометр. Теперь запустите ДВС и посмотрите на манометр — прибор не должен показывать давление менее 0,65 атм. Если манометр показывает удовлетворительные значения, а при вкрученном датчике горит контрольная лампа, поздравляем — предстоит замена датчика давления масла ваз 2114;
2. Метод от «бывалых», для тех, кто не возит с собой манометр. Выкручиваем датчик и проворачиваем стартер, при этом не запуская мотор. Если из отверстия крепления датчика льется масло, то давление смазки в норме, а ДДМ можно выбрасывать.

Покупка новой детали

Покупка измерителя — дела копеечное. В любых магазинах, специализирующихся на отечественных авто, ДДМ представлены в достатке. Стоимость новой детали не превышает шестисот рублей. Новые датчики можно найти даже на «АлиЭкспресс». Выглядит устройство следующим образом.

Принцип работы датчика уровня масла на ВАЗ-2110

Датчики уровня жидкостей бывают нескольких типов, но в двигателях переднеприводных ВАЗов используется самый простой — резистивного типа. Он не указывает уровень градуировано, а позволяет определить есть масло в картере, или нет. То же самое, но более точно, мы сможем сделать с помощью щупа с той лишь разницей, что датчик уровня отреагирует на утечку мгновенно во время движения и при этом загорится сигнальная лампа.

Датчик уровня масла поплавкового типа может барахлить по причине высокой вязкости, либо загустения смазки в двигателе.

Когда рабочий орган погружен в масло, сопротивление элемента максимальное и лампочка уровня не горит. Как только уровень масла падает ниже критического, сопротивление падает, а ЭБУ включает на приборке сигнальную лампу аварийного уровня масла. Вот и вся работа.

Но как и любой датчик, датчик уровня выходит из строя и может выдавать неверные данные, вводя в заблуждение электронный блок управления и водителя .

Проверка работоспособности

Если щуп показывает, что с уровнем масла все в порядке, будем искать причину либо в самом датчике, либо в проводке. Проверка работоспособности устройства проводится следующим образом:

1. Устанавливаем автомобиль на смотровую яму, подъёмник или эстакаду.
2. Снимаем защиту двигателя.

Брызговик двигателя закреплен спереди пятью гайками (1), с боков четырьмя саморезами (2) и сзади двумя болтами (3)

Датчик находится возле масляного фильтра.

Отсоединяем провод питания от датчика.

Замена пройдёт быстро и несложно, а для этого нужно иметь торцовый или накидной ключ на 10 или головку.

Цены и артикулы

Если мы всё-таки определили, что датчик вышел из строя, придётся его заменить. В зависимости от производителя, он может стоить от 300 до 500 рублей. Оригинальные каталожные номера — 21083-3839210-03/38.3839 , 21083-3839210-03 , 21083-3839210 , 38.3839/21083-3839210-03 . Каждый из этих приборов подойдёт для десяточного двигателя.

Устраняем неисправности самостоятельно

Значок маслёнки может не гореть по разным причинам:

• проблемы в проводке;
• неисправность самого датчика;
• перегорела лампочка индикатора;
• временно нарушена текучесть масла из-за низких температур и длительной стоянки.

Первые три причины могут считать сигналом к действию, так как их необходимо устранить в кратчайшие сроки для безопасной эксплуатации машины. Четвёртая причина имеет только один выход — завести мотор и дождаться, когда масло растечётся по всем узлам и деталям.

Первый слева индикатор показывает неисправности в системе смазки мотора

Готовим инструменты для ремонта

Для устранения неисправностей с лампочкой давления масла могут понадобиться следующие инструменты и устройства:

• отвёртка с плоским тонким лезвием;
• манометр;
• новая лампочка для индикатора;
• провода;
• датчик.

Порядок работы

Прежде всего автолюбители советуют начинать с осмотра датчика и его разъёма, а уже потом переходить к решению других вопросов.

Если датчик имеет целый корпус, разъём правильно подсоединён, то рекомендуется проверить другие элементы системы

Чтобы было проще найти неисправность, лучше придерживаться следующей схемы работы:

1. Проверьте разъём, который подключается к датчику давления масла. Как правило, датчик располагается на блоке цилиндров мотора, обычно с задней его стороны. Узнать точное местоположение этого элемента можно в мануале своего автомобиля. Рекомендуется снять разъём, убедиться, что он чист и в него не попала грязь, после чего подсоединить обратно. Если эта простая процедура не помогла, переходим ко второму пункту.
2. Замерить давление масла манометром. Оно должно быть в пределах того диапазона, который указан в инструкции по эксплуатации вашего автомобиля. Если это не так, меняем датчик давления масла.
3. После этого можно снять проводок с датчика и подсоединить его к массе мотора. Если маслёнка в салоне не начала гореть, значит, придётся прозванивать проводку полностью или менять лампочку индикатора.
4. Проще заменить лампочку на индикаторе — вполне возможно, что она просто перегорела, поэтому и не загорается в те моменты, когда это необходимо. Достаточно снять защитную полоску с панели приборов, выкрутить старую лампу и вставить новую.
5. Если и это не помогло, то последний шанс устранить неисправность — это замена проводов. Обычно визуально можно заметить потёртости или изломы. Рекомендуется сразу заменить весь провод полностью, а не пытаться перемотать его изолентой.

Видео: как поступить, если не горит лампочка давления масла

То есть в любых случаях нарушений срабатывания лампы давления масла рекомендуется начинать осмотр автомобиля с датчика и его разъёма. По статистике, именно этот элемент выходит из строя чаще других.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

ВАЗ 2115 печка не греет

Ошибка 0340 ваз 2114 8 клапанов

Установка здт на ваз 2107, инструкция для ВАЗ 2101 -2107

Ваз 2107 инжектор как снять блок предохранителей на

Катализатор на ваз 2112 16 клапанов

БК мультитроникс для ваз 2114, для чего нужен на автомобиле, подключение

ВАЗ снятие коробки передач, классика, видео инструкция

Как на ваз 2110 улучшить тормоза

Датчик температуры двигателя ВАЗ 2114 и его замена

Первым делом, необходимо заглушить мотор и дождаться полного его охлаждения, так как и сам движок, и ОЖ во время работы имеют довольно высокую температуру, и, если залезть в систему сразу, велика вероятность обзавестись ожогами.

Как только машина остыла, необходимо слить охлаждающую жидкость. Если она в рабочем состоянии, то достаточно это сделать до уровня ДТОЖ. Если же подлежит замене, то, само собой, необходимо сцедить ее всю.

Далее нужно обесточить систему, сняв клеммы с аккумуляторной батареи. И можно приступать к демонтажу.

1. На ВАЗ 2110, ВАЗ 2109 и аналогичных им моделях, для удобства доступа к детектору можно снять воздушный фильтр. При желании можно провести манипуляции и без этого, но так будет немного удобнее;
2. Снять провода, идущие к прибору;
3. Ключом подходящего размера выкрутить датчик (вместе с кольцом уплотнения).

Если ситуация не позволяет перед заменой слить ОЖ, возможно провести ее и без слива. В таком случае, нужно выкручивать неисправный прибор очень аккуратно и медленно, сразу же закрыв освободившееся гнездо рукой, либо быстро поместив туда новый датчик.

Существует два вида диагностики, которые могут помочь определить — исправен ли датчик температуры двигателя ВАЗ 2114.

Замена ДДМ ВАЗ 2114 — одна из самых простых разновидностей текущего ремонта, с которой может без затруднений справиться даже начинающий водитель. Чтобы поменять датчик, автовладельцу потребуется ключ на «21» и от 5 до 10 минут свободного времени.

Алгоритм ремонтных работ следующий (до начала работ ознакомьтесь с описанием соответствующей детали в каталоге или руководстве по эксплуатации):

1. Открываем капот и снимаем клеммы с аккумуляторной батареи;
2. Сдергиваем защитный резиновый пыльник со старого измерителя;
3. Отсоединяем провода, которые идут к датчику;
4. Ключом на «21» выкручиваем старый датчик, а на его место ставим новую деталь;
5. Подключаем к новому ДДМ проводку, надеваем защитный колпачок.

Замена измерителя давления масла успешно завершена. Заведите мотор и убедитесь, что лампа критического уровня давления масла на приборной панели не горит. Посмотрите качественное тематическое видео, посвященное описываемой проблеме.
