Картеры трансмиссии
Однако, корпус двигателя – если и главный, то, как правило, не единственный картер, входящий в состав автомобиля. У современных машин обычно имеется несколько таких изделий, причём, в большинстве своём они относятся к трансмиссии. В частности, к следующим элементам:
- КПП;
- сцеплению;
- ведущему мосту;
- раздаточной коробке.
Каждый из картеров этой группы имеет своё предназначение и особенности конструкции. Однако если не учитывать корпус системы сцепления, можно обозначить элементы, общие для всех этих изделий:
- заливная часть, через которую вносится смазывающее вещество;
- устройство для слива ненужной смазки;
- сапун, приводящий давление в картере в соответствие атмосферному, тем самым предотвращающий протекание масла в местах стыков при слишком высоком значении этого показателя, вызванном высокой температурой корпуса.
- отверстия для валов и уплотнителей.
Принцип работы и виды систем смазки
Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.
Системы смазки с «сухим» и «мокрым» картером
Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.
Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.
Принципиально масло может подаваться к основным узлам двигателя тремя способами:
- Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
- Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
- Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.
В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.
Как работает комбинированная система смазки с мокрым картером
Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:
- В момент запуска двигателя приводится в действие масляный насос.
- Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
- На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
- Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
- Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
- Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
- После этого цикл повторяется.
Уровень масла и его значение
Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».
Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.
Отличия систем смазки бензинового и дизельного двигателя
Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:
- Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
- Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.
Картер двигателя
Картер состоит из двух частей — верхней и нижней, Верхнюю часть картера отливают как одно целое с блоком цилиндров. Здесь устанавливают коленчатый и распределительный валы, а также другие узлы и детали двигателя. Нижняя половина картера предохраняет от загрязнения детали кривошипно-шатунного и газораспределительного механизмов и, кроме того, используется как резервуар для масла. Поэтому нижнюю половину картера часто называют масляным картером, или поддоном, Он закрывает блок цилиндров снизу.
Рис.9. Масляный картер дизеляЯМЗ-236:
1 — поддон; 2. — фланецподдона; 3 — прокладка; 4 — перегородки; 5 — медно-асбестоваяпрокладка; 6 — пробка сливного отверстия
Внутри поддона 1 (рис.9) устанавливают горизонтальные или вертикальные перегородки 4, которые задерживают движение масляных волн и защищают уплотнения картера от ударов масла. В поддоне есть сливное отверстие для масла, закрываемое пробкой 6.
Для плотного соединения между блоком цилиндров и фланцем 2 поддона ставят уплотнительную прокладку 3. Плоскость разъема блока цилиндров может проходить по оси коленчатого вала, но на большинстве двигателей ее смещают вниз, чтобы повыситьжесткость верхней половины картера.
Крепление двигателя на раме
Несмотря на хорошую уравновешенность современных автомобильных двигателей, во время их работы все же возникают вибрации, которые не должны передаваться на раму. Поэтому крепление (подвеска) двигателя должно быть таким, чтобы уменьшить передачу вибраций на раму автомобиля и предотвратить появление напряжений в блоке цилиндров при перекосах рамы вследствие движения автомобиля по неровной дороге. Двигатели крепят к рамам или полурамам в трех, четырех и пяти точках.
Двигатель автомобиля ГАЗ-24 «Волга» крепят в трех точках на резиновых подушках. Две опоры расположены в передней части блока цилиндров, по его сторонам, а одна опора сзади, под передней частью удлинителя коробки передач.
Двигатель автомобиля ЗИЛ-130 прикреплен к раме в трех точках: одна опора спереди и две сзади (лапы картера сцепления). Двигатель автомобиля ГАЗ-53А прикреплен к раме в четырех точках: две опоры спереди и две сзади (лапы картера маховика и сцепления). Дизель автомобиля КамАЗ-5320 крепят в пяти точках (рис.10): две опоры спереди установлены на блоке 1 цилиндров по его сторонам; две опоры сзади укреплены с обеих сторон картера 13 маховика; одна поддерживающая опора расположена на картере 22 коробки передач.
Передние опоры состоят из кронштейна 4, соединенного с блоком 1 цилиндров, а через резиновую подушку 7 и стяжку 6 — с кронштейном 5. Последний приклепан к стойке 9, а стойка — к лонжерону 10 рамы.
Задние опоры состоят из кронштейна 12 двигателя, укрепленного на картере 13 маховика, и кронштейна 11 задней опоры, приклепанного к лонжерону 10 рамы. Кронштейн 11 с крышкой 20 охватывают башмак 16, установленных между кронштейнами и соединенный болтом 15 с кронштейном 12. Башмак изготовлен из алюминиевого сплава и находится в резиновой подушке 14. Между крышкой 20 и кронштейном 11 помещены регулировочные прокладки 2LСтальная втулка 18, запрессованная в башмак, предохраняетегоотсмятия.
Поддерживающая опора состоит из кронштейна 23, укрепленного на картере 22 коробки передач. Полку кронштейна охватывает находящаяся в обойме 25 прямоугольная резиновая подушка 27, соединенная через накладку 26 с поперечиной 24. Последняя соединена с кронштейнами 28, приклепанными к лонжеронам рамы. Резиновые подушки, находящиеся под опорами, снижают ударные нагрузки на двигатель при движении
Рис.10. Крепление двигателя автомобиля КамАЗ-5320:
а — двигатель; б — передняя опора; в — задняя опора; г — поддерживающая опора; 1 — блок цилиндров; 2 — штифт; 3 — шпилька; 4, 8, 23 и 28 — кронштейны; 5, 15 и 16 — болты; б — стяжка; 7, 14 и 27 — резиновые, подушки; 9 — стойка; 10 — лонжерон рамы; 11 — кронштейн задней опоры; 12 — кронштейн двигателя; 13 — картер маховика; 15 — башмак; 17 — защитный колпак; 18 — втулка; 20 — крышка; 21 — регулировочная прокладка; 22 — картер коробки передач; 24 — поперечина; 25 — обойма подушки; 26 — накладка подушкиавтомобиля и уменьшают вибрацию рамы. Кроме того, опоры удерживают двигатель от продольного смещения при выключении сцепления, резком разгоне или торможении автомобиля. Для этих же целей двигатель автомобиля ЗИЛ-130 соединяют с передней поперечиной рамы реактивной тягой.
Сухой картер
В обычных автомобилях система смазки реализована путём забора насосом масла из поддона картера, и дальше насос прокачивает масло по всей системе: фильтр, коленвал, шатуны, гбц, распредвалы; а возвращается масло обратно в поддон под воздействием гравитации, через сливные каналы.
Это достаточно простая и несложная схема для гражданских автомобилей, но для жёстких условий эксплуатации у неё есть свои недостатки:
1. Нагрев масла от постоянного температурного воздействия двигателя. Окисление масла от длительного контакта с картерными газами.
Сильный нагрев и окисление снижают эффективность масла, а сильное превышение температурного режима и вовсе приведёт к деградации масла.
2. Зачастую громоздкие и не всегда эффективные поддоны.
Иногда поддон двигателя легкового автомобиля должен вмещать в себя до 8-литров масла, а иногда и больше. Из-за этого общая компоновка двигателя под капотом должна будет учитывать то, что мотор не получится опустить достаточно низко для лучшего центра тяжести, чтобы не пробить поддон. А противоотливные пластины и рёбра в поддоне не всегда эффективны в затяжных подъёмах и поворотах, при резких разгонах и торможении.
3. Нагрузка на масляный насос при выжиме сцепления.
Если масляный насос смонтирован на передней стенке блока двигателя на оси коленвала, то при частых и резких выжимах сцепления (или при клачевании) коленвал может нагружать масляный насос. Как это случается на моторах RB-серии.
Источник
На каждый «плюс» найдётся «минус»: нужно ли оно Вам?
Почему бы не устанавливать подобную систему смазки на все авто? Действительно, сухой картер принцип работы которого мы сегодня рассматриваем имеет довольно много преимуществ.
Кроме основного достоинства – бесперебойной подачи масла при любых условиях, есть ещё несколько. Например, в нашем случае не нужны объёмные картеры, поэтому двигатель можно сделать компактнее.
Также из-за того что по силовому агрегату циркулирует больше смазки, она лучше охлаждается, что также хорошо сказывается на его работе.
Как всегда, в наличии есть несколько «НО», которые сделали сухой картер привилегией лишь избранных автомобилей.
Во-первых, сложность конструкции. Несмотря на то, что сам двигатель можно сделать компактнее, вокруг него появляются дополнительные узлы (масляный бак, радиаторы), из-за которых, по сути, выигрыш в весе не так заметен. Всё это влияет на стоимость и требует дополнительного обслуживания.
Во-вторых, такие конструкции требуют большего количества масла, а это тоже дополнительные расходы.
Итак, дорогие мои читатели, сухой картер, который мы с вами сегодня попытались изучить, оказался вещью довольно специфической.
Устанавливать ли такую систему на свой автомобиль?
Если вы любите испытывать удачу на бездорожье или в автогонках, то ответ, конечно же, будет положительный. В остальных случаях – это не более чем понты. На этой ноте и закончу статью.
Не забывайте заглядывать на блог!
Отличие в двухтактном и четырехтактном двигателях
Чтобы понять, чем отличаются картеры в двухтактном и четырехтактном моторах, необходимо помнить об отличиях самих агрегатов.
В двухтактном ДВС часть корпуса играет роль элемента топливной системы. Внутри его воздух смешивается с топливом и подается в цилиндры. В таком агрегате нет отдельного картера, который имел бы поддон с маслом. Для обеспечения смазки масло для двигателя добавляется в топливо.
В четырехтактном моторе больше деталей, которые нуждаются в смазке. Причем большая часть из них не контактируют с топливом. По этой причине смазка должна подаваться в большем количестве.
Принцип действия и устройство «сухого картера»
Система оснащена несколькими основными элементами:
- Специальный бак для масла.
- Масляный радиатор.
- Нагнетающий масляный контур.
- Датчик давления смазки.
- Термостат.
- Перепускные и редукционные клапаны.
- Откачивающий насос.
- Датчик температуры.
- Масляный фильтр.
– Масляный бак; – Нагнетающий насос; – Многосекционный всасывающий насос; – Всасывающий модуль; – Масляный фильтр; – Масляный радиатор; – Вспомогательный масляный радиатор; – Масляный термостат; – Датчики давления и температуры масла; – Редукционные клапаны; – Масляная магистраль и каналы в двигателе; – Маслопроводы.
О некоторых компонентах необходимо сказать особо.
Масляный бак. Это резервуар для масла, который может быть установлен в самом удобном месте. Бак может иметь довольно большую емкость — нередко можно встретить бак в 30 и больше литров. В баке предусмотрены успокоители, предотвращающие «плескание» масла и его вспенивание при движении, а также щуп для измерения уровня масла.
Насос. В большинстве случаев нагнетающий и всасывающий насосы объединены в один и имеют единый привод от коленвала двигателя. Причем во всех насосах есть одна нагнетающая секция, которая подает масло в двигатель, и от двух до шести отсасывающих секций — с их помощью масло откачивается сразу из нескольких секций картера, а также из турбокомпрессора и (в некоторых двигателях) из ГРМ. Нередко в «сухом картере» используются электронное управление насосами.
Вспомогательный масляный радиатор и термостат. Дополнительный радиатор служит для охлаждения масла в случае, когда штатный радиатор уже не справляется. Масло направляется во вспомогательный радиатор только при достижении определенной температуры — за это отвечает термостат.
Маслопроводы. Металлические трубки, служащие для циркуляции масла между компонентами, расположенными вне двигателя: между баком, насосами, радиатором и т.д.
Что это
Система смазки двигателя
Часто можно встретить ситуации, когда картером называют поддоны двигателя, где скапливается всё смазочное масло для мотора, коробки передач и пр. Но картер в действительности не является синонимом поддона.
Правильно называть картером нижнюю часть блока цилиндров, если говорить применительно к классическим силовым установкам, а не касаться радиальных, лежачих, оппозитных и прочих не совсем стандартных двигателей
В картере предусмотрена специальная полость, которая предназначена для размещения внутри неё важного и необходимого кривошипно-шатунного механизма, то есть КШМ

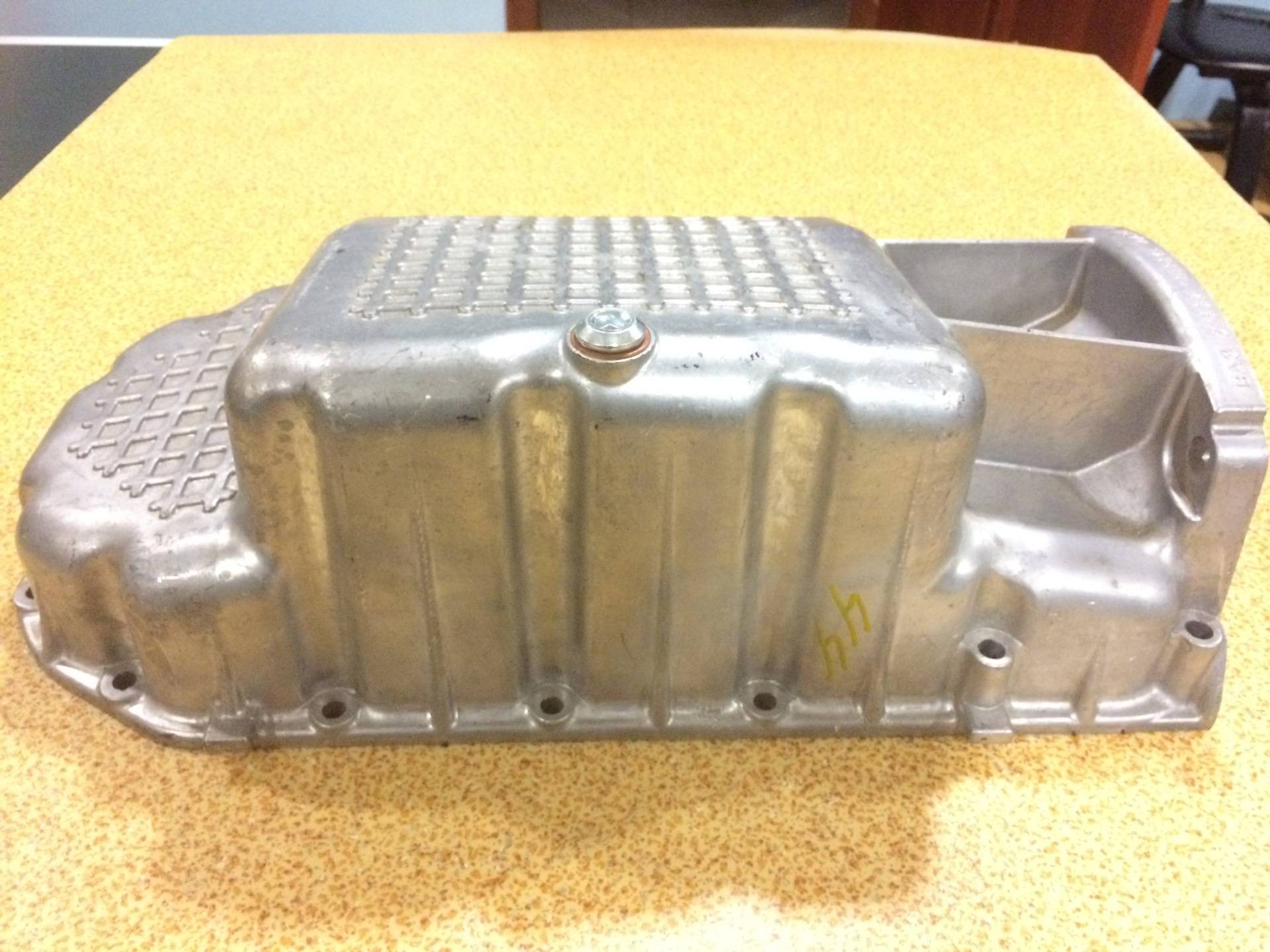

А вот поддон выступает в качестве ёмкости для моторного масла. Он имеет непосредственное отношение к картеру, поскольку поддон крепится к нему в нижней части.
У картера предусмотрено условное разделение на верхнюю и нижнюю часть. Как раз в нижнем отсеке картера располагается закреплённый поддон, где скапливается моторная смазка в периоды, пока двигатель не запущен.
Справедливо называть картер основным элементом корпуса силового агрегата. Внутреннее пространство изолировано, что позволяет создавать наиболее объёмную полость в моторе. Внутри картера находится коленвал, а верхняя часть служит для размещения блока цилиндров.
То есть фактически поддон-картер можно считать корпусом ДВС, в состав которого входит масляный поддон.
Расположение и назначение
Разобравшись в том, что такое картер для автомобиля, можно немного уделить внимание вопросам его размещения и функционального назначения. Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью
Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью
Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью.
Картер выступает в качестве пространства между поддоном и коленвалом двигателя. Именно внутри этого пространства располагается кривошипно-шатунный механизм и осуществляет своё движение. По факту такой элемент как поддон-картер двигателя находится в моторе. То есть вопрос о том, где он находится, не совсем корректный.
Поскольку в картере имеется расположенная для сбора масла ёмкость (поддон), очень часто оба элемента описывают одним понятием. Но в действительности поддон выступает составной частью рассматриваемой конструкции.
Биография
| Раздел биографии пуст. Вы можете помочь вики, написав или дополнив биографию. |
Ранняя жизнь.
Защита поддона картера двигателяНужна ли защита картера двигателя
Маленькая Пегги Картер.
Ещё в раннем детстве в Картер была огромная тяга к приключениям. Её мать не одобряла этого и советовала ей вести себя как леди.
Однажды директор школы Пегги сделал ей выговор за то, что она вломилась в его дом и пыталась украсть нижнее белье его жены и самую дорогую бутылку бренди. Этот инцидент сделал Картер героем среди ее одноклассников
Вторая мировая война
Дешифровщик.
Картер работает в Блетчли-парк
В 1939 Пегги была членом Британской Королевской армии, выполняющим самую простую офисную работу, которая ожидалась от женщины того времени.
В 1940 она работала как дешифровщик в Блетчли-парк. В это же время она обручается с Фредом Уэлсом, работающим в её отделе. Её приоритеты ставятся под вопрос когда Мистер Эдвардс информирует её о том, что она была реккомендована для работы в Управление специальных операций. Веря, что женщины не должна драться, Картер отклоняет предложение.
Присоединение к Стратегическому Научному Резерву.
Пегги Картер служила под командованием полковника Честера Филлипса в службе под названием Стратегический научный резерв. Она была направлена туда правительством Великобритании и собирала информацию о сверхсекретном научном подразделении Гитлера, ГИДРЕ.
Спустя некоторое время Филлипса отправили в Европу, чтобы он был ближе к ГИДРЕ, и ему было легче помешать планам врагов. Агент Картер и Говард Старк отправились вместе с ним. Они доставили Капитана Америку к базе ГИДРЫ. К тому времени Пегги уже успела влюбиться в Роджерса, хотя утверждала, что просто верит в него. Также они договорились о свидании, на которое Капитан Америка попасть не смог, о чем очень переживал.
Человек-муравей
Говарду Старку понадобился костюм Человека-муравья, созданный Генри Пимом, для того, чтобы предоставить его агенту под прикрытием для специальной миссии в Берлине. Учёный отказался, однако Пегги, вошедшая в лабораторию Щ.И.Т., убедила Пима согласиться.
Уход в отставку
В 1953 году Пегги вышла замуж. Ее муж был солдатом, чью жизнь когда-то спас Капитан Роджерс. Позже у Пегги родились дети. В 2010 году, дожив до старости, Пегги содержалась в частной лечебнице, так как была больна болезнью Альцгеймера.
Капитана Америку, который совсем не состарился, нашли во льдах Арктики. После битвы за Нью-Йорк он наконец-то встретился с Пегги.
| Этот раздел слишком сжат. Содержание данного раздела либо написано слишком сжато, либо не дополнено новой актуальной информацией. |
Что такое тромбофлебит подкожных вен?
Тромбофлебит подкожных вен нижних конечностей или поверхностный тромбофлебит – это заболевание, при котором в просвете подкожных вен появляются тромбы. Поскольку вены расположены близко к коже, это явление сопровождается воспалением – покраснением кожи, болью, местным отеком.
По сути, тромбофлебит подкожной вены – это «двойное» заболевание. Потому что, во-первых, воспаляются сами венозные стенки. А во-вторых, в вене образовывается кровяной сгусток – тромб.
Поверхностный тромбофлебит в подавляющем количестве случаев проявляется как острое заболевание. Чаще тромбируются варикозно-трансформированные притоки большой (и/или малой) подкожной вены, а также перфорантных вен.
Важно! При отсутствии лечения тромбоз распространяется и на саму большую (малую) подкожную вену, и далее на глубокие вены
https://youtube.com/watch?v=0auv0Wteirk
Принцип работы и виды систем смазки
Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.
Системы смазки с «сухим» и «мокрым» картером
Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.
Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.
Принципиально масло может подаваться к основным узлам двигателя тремя способами:
- Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
- Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
- Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.
В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.
Как работает комбинированная система смазки с мокрым картером
Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:
- В момент запуска двигателя приводится в действие масляный насос.
- Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
- На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
- Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
- Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
- Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
- После этого цикл повторяется.
Уровень масла и его значение
Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».
Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.
Отличия систем смазки бензинового и дизельного двигателя
Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:
- Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
- Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.
Система «сухого картера» двигателя: назначение и устройство
Итак, как уже было сказано выше, сухой картер является разновидностью систем смазки двигателя внутреннего сгорания. Сразу отметим, данная система активно используется в устройстве спортивных авто, некоторых внедорожников и определенных групп спецтехники.
Дело в том, что во время похождения резких поворотов на высокой скорости, при интенсивных оттормаживаниях и разгонах, на подъемах и спусках автомобиль кренится, раскачивается продольно и поперечно. При этом масло в поддоне привычной системы смазки с мокрым картером сильно расплескивается внутри поддона.
Система с сухим картером отличается тем, что масло находится не в картере, а в отдельном масляном баке. Такой подход исключает возможность вспенивания смазочной жидкости. К парам трения внутри двигателя смазку из бака подает нагнетающий насос, при этом стекающее в поддон масло немедленно выкачивается обратно в масляный бак при помощи откачивающего насоса. Получается, скопления масла в поддоне нет, то есть картер сухой.
Устройство системы сухого картера двигателя
Среди основных элементов следует выделить:
- бак для масла;
- нагнетающий насос;
- откачивающий насос;
- масляный радиатор;
- датчик температуры масла;
- датчик давления масла;
- масляный термостат;
- масляный фильтр;
- редукционные и перепускные клапаны;
Масляный резервуар (бак) может иметь разную форму (круглый, прямоугольный). Внутри бака реализованы специальные перегородки. Они выполняют задачу успокоителей масла, чтобы минимизировать его колебания при раскачке и исключить возможность вспенивания.
Также бак имеет вентиляцию. Основная функция, как и у системы вентиляции картера, состоит в том, чтобы эффективно удалить из масляного бака лишний воздух и газы, которые попадают туда вместе с моторным маслом из поддона.
Прежде всего, это позволяет наилучшим образом распределить вес, что очень важно для спортивных авто в плане управляемости. Еще возможность выбора места установки позволяет разместить данный элемент системы так, чтобы улучшить охлаждение бака и понизить температуру масла
Нагнетающий насос отвечает за подачу масла в систему смазки под давлением, при этом осуществляется прокачка смазки через масляный фильтр.
Насос зачастую стоит ниже бака с маслом, что позволяет на входе реализовать постоянное давление с учетом силы тяжести. За регулировку давления в системе отвечают редукционные и перепускные клапаны.
Откачивающий насос служит для того, чтобы масло, которое стекает в поддон, сразу откачивалось и снова поступало в масляный бак. Производительность такого насоса намного выше, чем нагнетающего. Конструктивно такой насос имеет несколько секций в зависимости от типа и особенностей двигателя.
Если двигатель высокофорсированный, в каждой секции катера стоит по одной насосной секции. На V-образных моторах также присутствует дополнительная секция, чтобы отдельно откачивать масло, которое поступает к механизму газораспределения. Аналогичная секция стоит и на ДВС с турбонаддувом, чтобы откачивать масло, которое смазывает турбонагнетатель.
Данная конструкция обеспечивает возможность поставить необходимое количество секций на одном валу. Насосы расположены снаружи на двигателе, их легко снять для ремонта или замены. Еще можно встретить конструкцию, когда откачивающий и нагнетающий насосы реализованы по отдельности. Такой подход позволяет избежать повышения температуры масла в баке в результате поступления уже нагретой смазки из поддона.
Добавим, что еще одной особенностью откачивающего насоса является то, что он отличаются сниженной чувствительностью к наличию воздуха в масле, вспениванию смазочной жидкости и т.п. Другими словами, эти насосы могут нормально всасывать масляную пену без потери производительности, чего не скажешь об обычных маслонасосах в системах с мокрым картером.
Масляный радиатор является радиатором жидкостного охлаждения. Данный элемент располагается между нагнетающим насосом и мотором. Еще одним вариантом может быть расположение между откачивающим насосом и масляным резервуаром.
В двух словах, если двигатель холодный, термостат в это время закрыт, что не позволяет недостаточно нагретому маслу попадать в радиатор
Другими словами, сначала важно, чтобы смазка как можно быстрее прогрелась и разжижилась в холодном ДВС. В дальнейшем открытие термостата происходит только после нагрева моторного масла до заданной температуры
Охлаждение масла
Для охлаждения масла используют жидкостно-масляные теплообменники и воздушно-масляные радиаторы. В теплообменниках масло охлаждается жидкостью системы охлаждения двигателя, тогда как в воздушно-масляных радиаторах — воздухом. Конструкции теплообменников могут быть самыми разными. Обычно применяют кожухообразные и пластинчатые теплообменники, устанавливая их в жидкостном тракте системы охлаждения. Масляные радиаторы по конструкции аналогичны радиаторам системы охлаждения. Наиболее широкое распространение получили трубчатые, трубчато-пластинчатые и трубчато-ленточные радиаторы. Для повышения теплоотдачи в трубки масляного радиатора иногда помещают вставки-завихрители.
Теплообменники по сравнению с радиаторами имеют следующие преимущества:
- простота конструкции
- компактность и небольшая масса, поскольку теплопроводность жидкости значительно больше теплопроводности воздуха
- простота компоновки в моторном отделении
- отсутствие необходимости в циркуляции воздуха
- более стабильная температура масла, не зависящая от нагрузки двигателя и температуры окружающего воздуха
- быстрый прогрев масла перед пуском в зимних условиях с помощью жидкостного предпускового подогревателя
Недостатком теплообменников, в которых масло охлаждается жидкостью системы охлаждения двигателя, является то обстоятельство, что его температура не может быть ниже температуры охлаждающей жидкости.
Разновидности картеров
В зависимости от типа двигателя, устанавливаемые на транспортных средствах картеры принято разделять на две категории, которые выполняют различные функции. По этому признаку отдельно рассматриваются конструкции, предназначенные для:
- 2-х тактных двигателей;
- 4-хтактных ДВС.
Конструктивные особенности картеров различных ДВСобуславливаются разницей в устройстве самих «движков».
Для двухтактных двигателей
В двухтактных ДВС картер считается не только лишь корпусом, используемым для установки частей и узлов двигателя. Он также относится и к основным компонентам топливной системы транспортного средства.
На картер здесь возлагается функция подготовки и безостановочной подачи в цилиндры воздушно-топливной смеси. Так выполняется качественное промазывание поверхностей всех подвижных элементов двигателя. Спереди размещается кривошипная камера, участвующая в процессе газораспределения.
Для обеспечения герметичности этой камеры и исключения протекания в нее смазки в левом отделе картера ставитсяуплотняющий сальник. С правой стороны размещена еще одна уплотнительная прокладка картера двигателя, предотвращающая проникание в блок наружного воздуха.
Для четырехтактных двигателей
В случае с двигателями-четырехтактниками, картер считается второстепенной деталью и выполняет, скорее, вспомогательную функцию. Как правило, он служит лишь для стекания масляной смазки.Такое предназначение объясняется просто. Для современных четырехтактных двигателей поступление масла в цилиндры не требуется.
Выхлопные газы у них не такие дымные и имеют цвет более светлый. К тому же и сами выхлопы более чистые и наносит меньший вред экологии. Для очистки газов в таких «движках» предназначен катализатор, устанавливаемый почти на всех выпускающихся сейчас моделях автомобилей с ДВС.
