Проверка и обслуживание систем зажигания непосредственно на автомобиле
4.1. Проверка цепей низкого и высокого напряжения
В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

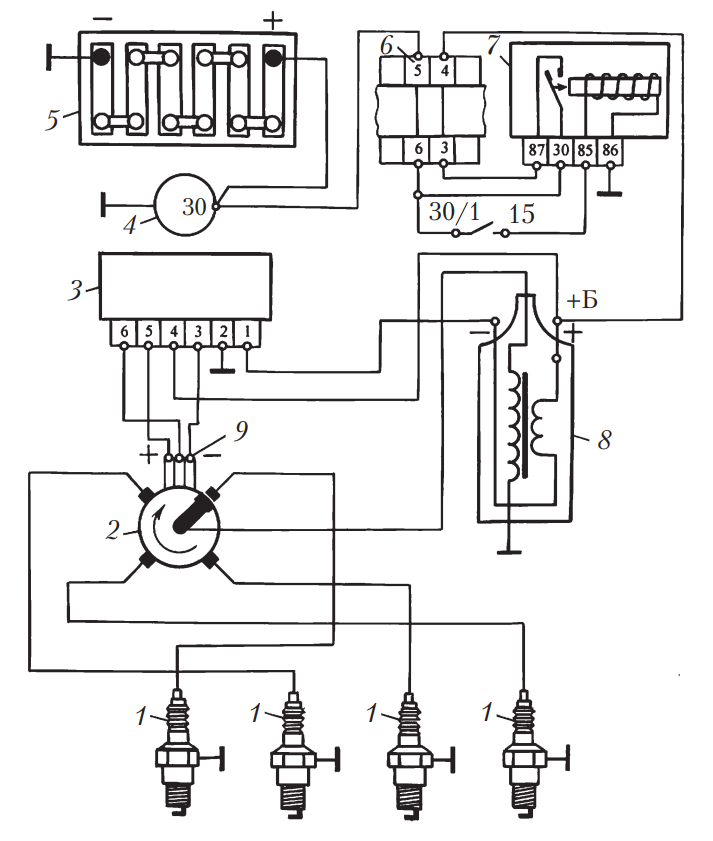

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания
Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.
Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:
- обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
- обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
- обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
- не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
- неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
- неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.
Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.
Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.
4.2. Проверка катушки зажигания
Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).
Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной
Советы водителю
Проводить диагностику по такому методу необходимо каждые 10-15 тысяч километров пробега. То есть совершил рейс из Москвы во Владивосток – выкрути свечи и посмотри состояние двигателя. Перед возвратом его удастся отремонтировать. Также для исправной работы двигателя критически важна регулировка зазора между центральным и боковым(и) электродам(и).
АВТОСОВЕТЫ на стороне водителей, которые покупают недорогие свечи. Их ресурс всего 30 тысяч километров, но такой метод оправдан. Долгоиграющие иридиевые, платиновые свечи мировых брендов стоят дороже. Гораздо практичнее взять керамику и при следующем обслуживании заменить все: масла и свечи зажигания. А в случае выявления неисправностей их оперативно устраняют.
Признаки неисправности свечей зажигания
Первый шаг – выверните свечу зажигания, состояние которой необходимо изучить. Возьмите свечу зажигания и осмотрите её на наличие признаков повреждения
Обратите особое внимание на конец свечи, который был вкручен в цилиндр, и изучите его. Высока вероятность того, что вы заметите на ней один из следующих признаков
Нормальная свеча зажигания
При нормальном функционировании свечи зажигания на её боковом электроде можно обнаружить коричневые или серовато-коричневые отложения. Если они есть, то со свечой зажигания всё в порядке, её можно установить обратно в цилиндр.
Углеродное загрязнение
Чёрная сухая сажа на электродах и кончике изолятора указывает на загрязнение углеродными отложениями. Это может быть спровоцировано загрязнённым воздушным фильтром, чрезмерно продолжительным движением на низких скоростях, слишком обогащённой топливно-воздушной смесью или слишком продолжительной работой на холостом ходу. Механик автосервиса может посоветовать, какой тип свечей зажигания стоит приобрести для замены повреждённой, но при этом можно задуматься о переходе на «более горячую» свечу зажигания (чем ниже калильное число свечи зажигания, тем выше её температура).
Масляные отложения
Чёрные масляные отложения на электродах и наконечнике изоляторов свидетельствуют о загрязнении свечи зажигания машинным маслом. Масло может затекать в цилиндры по причине изношенности поршней или направляющих клапанов
Очень важно обнаружить источник утечки, проконсультируйтесь с механиком для получения более подробных инструкций. Как только причина неисправности свечей зажигания будет решена, можно поменять свечу зажигания
Залитая свеча
Мокрая свеча может быть результатом так называемого «затопления» двигателя. Такая ситуация происходит при неоднократной попытке запустить двигатель несколько раз, но без воспламенения топливной смеси. В такой ситуации можно почистить свечи зажигания или просто подождать, пока они сами подсохнут.
Обгоревшая свеча
Окалины на кончике изолятора, расплавленные электроды или белые отложения – это признаки обгоревшей свечи зажигания, которая подвергается во время работы слишком высоким температурам. Причины могут быть следующие: перегрев двигателя, неправильно выбран диапазон рабочей температуры свечи зажигания, изношенная свеча зажигания, неправильное время зажигания или слишком сухая воздушно-топливная смесь. Свечу зажигания необходимо заменить.
Изношенные электроды
Изношенные и истончавшие электроды – это признак того, что свеча зажигания уже отработала свой срок. Свеча прослужила в двигателе слишком долго, поэтому её стоит заменить.
Сломанные электроды
Если электроды сломаны или сплющены, то высока вероятность того, что были установлены неподходящие свечи зажигания. Слишком длинная свеча зажигания может стать причиной серьёзных повреждений двигателя, в то время как слишком короткая свеча приведет к возрастанию расхода топлива и засорению свечей зажигания. Проверьте руководство по эксплуатации для того, чтобы убедиться, что в двигателе используется рекомендованный изготовителем тип свечей зажигания.
Сложно найти человека являющегося автовладельцем, который бы не слышал про свечи зажигания, установленные в транспортном средстве. Прежде всего, стоит сказать, что при первом знакомстве с такими комплектующими автомобиля, может показаться, что они имеют очень простую конструкцию из керамических или металлических материалов. При этом на самом деле они выполняют достаточно важную роль в вопросе функционирования двигателя транспортного средства. По внешнему виду детали можно сказать очень многое, в том числе и про функционирование двигателя, а также его отдельных технических узлов. Состояние свечей зажигания по внешнему виду позволяет определить, какие проблемы имеются в работе авто и соответственно, устранить их. Попробуем разобраться в том, как определить состояние двигателя по свечам зажигания.
Принцип функционирования комплектующих данного вида
На сегодняшний день, существует несколько типов комплектующих данного вида, которые устанавливаются в автомобилях. Здесь идет речь, как про фото деталей, так и работу свечей зажигания. Итак, выделяют комплектующие:
- Искрового типа.
- Дугового типа.
- Каталитического типа.
- Накаливания.
Человек, который практически не владеет данным вопросом, чаще всего задумывается о вопросе определения свечей зажигания. Прежде всего, нужно отметить, что в автомобилях имеющих двигатель бензинового типа, применяются первые виды свечей. В данном случае, поджог смеси выполняется посредством электроразряда, который происходит при помощи электрода. Процесс напряжения разряда может измеряется в Вольтах. Показатель может составляет до нескольких тысяч Вольт. Функционирование комплектующих является отлаженным процессом, так как они начинают функционирование в момент начала работы двигателя автомобиля.
Достаточно большое количество автовладельцев ошибочно предполагают, что если на фото по диагностике двигателя, где свечи зажигания имеют приличное состояние, то скорее всего, сложностей в функционировании мотора не возникает. Даже в холодное время года, их не нужно будет менять. При этом это утверждение является верным только в том случае, если техническое состояние деталей (свечей) является хорошим. Чтобы понять о состоянии комплектующей, нужно определить, как должна выглядеть свеча зажигания. Если вы будете владеть этими знаниями, то смотря на внешний вид свечей зажигания, сможете определить, в каком именно состоянии они находятся.
Как получить правильные показания
Проверку двигателя свечами зажигания нужно проводить сразу после выхода двигателя на рабочую температуру после определенной нагрузки. Например, накануне стоит проехать в режиме номинальной постоянной скорости по трассе. Холодный двигатель же может сбить показания из-за работы мотора сна концентрированной смеси во время прогрева. Если выкрутить свечи на этой фазе, гарантирован черный нагар, который ошибочно принимают за индикатор неисправности.
Не стоит затягивать с проверкой после приобретения новых свеч. Именно чистые, оптимально подобранные детали подходят для тестирования двигателя. Достаточно проехать на них около 200 км. и сделать 20-километровый заезд под нагрузкой.
Масляный нагар
Диагностика состояния свечи в процессе визуального осмотра
Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если свечи исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на свече имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.
Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.
Маслянистый черный нагар на резьбовой части свечи сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).
Маслянистый черный нагар на свече зажигания.
Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:
Сухой черный нагар на свече зажигания.
Не качественная искра на свече в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;
Низкая компрессия в цилиндрах двигателя.
Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания. Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.
Красный нагар на свече возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.
Белый нагар на свече может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.
Присутствие на свече любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.
При визуальном осмотре свечей следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп
Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.
Проверка зазора между электродами свечи.
Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности
При этом важно не переусердствовать
Также необходимо обратить внимание на корпуса свечей. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя
Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).
Черные риски на изоляторах свечей указывают на пробой.
Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.
Визуальный осмотр — оцениваем состояние и износ
Нужно внешне проверить состояние свечей зажигания, а именно изолятора и кромки электродов. Если изолятор имеет коричневый нагар, а кромка центрального или бокового электрода скруглена, такая свеча зажигания имеет большой износ. И если она еще может вырабатывать искру, ее лучше заменить — вскоре она точно выйдет из строя.
Средний ресурс свечей зажигания (с резистором и без) составляет 20–30 тысяч километров. Иридиевые подлежат замене через 100 тысяч километров. При этом каждые 15 тысяч километров рекомендуется проверять зазор между электродом — со временем он увеличивается и требует корректировки.
Изношенный электрод или нагар может стать причиной трудного запуска автомобиля, повышенного расхода топлива и даже детонации.
Износ электрода
У нормальной свечи зажигания не должен плавиться электрод. Если это так, нужно решать проблему с топливной системой (настраивать коррекцию форсунок), регулировать клапана и угол опережения зажигания.
Отметим, что каждый цвет нагара может сообщить о конкретной проблеме с двигателем. Давайте разберем, о чем нам может говорить нагар на свече:
- Небольшой черный налет. Указывает на переобогащенную топливную смесь. Также налет скапливается из‐за грязного воздушного фильтра.
- Белый. Смесь бедная – не хватает топлива. Нужно разбираться с форсунками, так как дальнейшая езда на бедной смеси запросто «приговорит» выпускные клапана.
- Черный смолистый налет. Искра вырабатывается через раз, либо есть проблемы с компрессией.
- Маслянистый налет вперемешку с топливом и металлической стружкой. Начал разрушаться поршень, либо «завис» один из клапанов.
- Шлак с маслянистым блеском. В камеру сгорания попадает масло, причем настолько много, что оно не успевает сгореть и закоксовывает электрод. Не заметить эту проблему трудно — в таком случае машина просит не меньше литра масла на тысячу километров. Нужно смотреть кольца, маслосъемные колпачки и направляющие клапанов.
- Желтый, красно‐коричневый. Результат использования сторонних присадок, залитых в топливо. Такая свеча еще может работать, но нужно перед установкой удалить налет.
- Толстый черный нагар. В цилиндр поступает больше топлива, чем нужно.
- Пористые отложения, имеющие неприятный запах. Это значит, что в бак был залит спиртовой бензин или топливо с содержанием свинца.
- Черная копоть, на ощупь как замша. Неправильно подобранное калильное число — свеча не нагревается до температуры самоочищения. Также это происходит, если мотор не выходил на рабочие обороты — автомобиль часто стоял в пробках и ездил на короткие расстояния. Установка свечей с правильным калильным числом решает проблему.
А как же выглядит нормальная свеча? Сразу отметим, что она не будет чистой, каким бы новым не был двигатель. Налет будет скапливаться всегда.

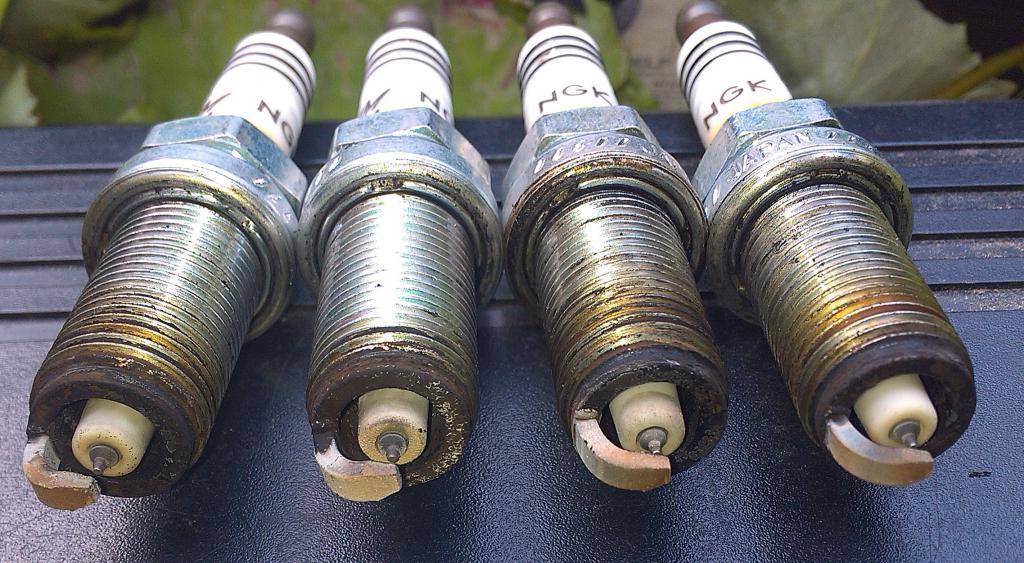

Нагар на свечах после эксплуатации
Но он будет легким, светло‐серым или светло‐коричневым. Отложений быть не должно — поверхность самоочищается во время работы.
Как бы нам не хотелось, но нужно учиться «слушать» свой двигатель. Обнаружить троящий движок порой трудно, а на дорогих машинах и подавно – вибрации гасятся подушками двигателя, звук –шумоизоляцией, да и сама свеча может работать только через раз. Особенно наступает уверенность, когда недавно было обслуживание. Но никто не отменял брак и внезапную поломку топливной системы, что на старых авто может произойти по щелчку пальца. Вовремя заметив неисправность, можно избежать больших проблем. Как минимум – сберечь катушку зажигания, как максимум – предотвратить убийственную для мотора «детонацию». Прислушивайтесь к своему автомобилю и ремонтируйтесь у проверенных специалистов!
Диагностика инжекторного двигателя по свечам зажигания
По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.
Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.
Диагностика по свечам зажигания
— Нормальная свеча
Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.
— Свеча с сажевыми отложениями
Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.
— Белый или серый налет на электродах
Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.
— Замасленные электроды
Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.
— Металлосодержащий налет
Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).
— Разрушенный изолятор
Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.
Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.Примечания и дополнения — При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.
— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).
Еще статьи по свечам зажигания
— Проверка искры на свечах зажигания
— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ
— Проверка и регулировка зазора между электродами свечей зажигания
