Что такое вариатор (коробка CVT), устройство, принцип работы

Что такое коробка CVT?

Итак, коробка передач CVT — что это такое?

CVT – это вид трансмиссии, которая переключает передачи плавно, без участия водителя. Ее еще называют следующим поколением коробки автомат. Она меняет передаточное число незаметно и беспрерывно. В последнее время автопроизводители все больше работают над совершенством и разработкой новых вариантов вариатора.

Принцип работы

Большинство вариаторов оснащаются клиноременными передачами. Шкивы оснащаются раздвижными валами, которые и меняют передаточное число способом раздвижения и сдвижения частей вала.

Вариативная КПП состоит всего с трех элементов:

  1. ремень, который может быть резиновый, металлический или полевидный (специально сделан и разработан, в основе которого лежит твердый метал, прочная резиновая обмотка и пропитан специальным веществом, которое имеет свойство охлаждать ремень);
  2. ведомый шкив. Вращается за счет ведущего шкива и передает вращение на карданную передачу;
  3. ведущий шкив. Он связан в коленвалом и вращает ведомый шкив.

Типы вариаторов

  • гидромеханическая. Составляющей этой КПП является гидромуфта и механическая часть коробки;
  • электрическая. Состоит из электромоторов, которые установлены на каждое колесо;
  • вариативная. Состоит из механической КПП, по принципу передачи передаточного числа с помощью регулируемых валов и ремня.

Чем отличается вариатор от автоматической коробки передач?

Основным отличием является конструктивный план и особенности сборки. У автомата стоит гидротрансформатор, который идет как сцепление и блок шестеренок, который переключает передачи. У вариатора же стоят два раздвижных шкива, которые приводятся ремнем. В бесступенчатой коробке нет передач, которые нужно переключать, и отсутствует сцепление.

Автоматическая коробка изменяет частоту вращения коленвала, вариатор этого не делает, весь процесс происходит на одном количестве оборотов двигателя. Таким образом в техническом плане отличаются эти КПП.

В плане ощущений при переключении автомата слышится щелчок или толчок при смене передачи, на вариаторе же это отсутствует, поскольку переключения скоростей нет. Также отсутствует звук набирания оборотов ДВС, как и при езде на коробке автомат.

Еще одним отличием является то, что на АКПП есть определенное количество передач, а на вариаторе оно отсутствует. По большому счету вариатор имеет бесконечное число ступеней.

Основными достоинствами являются:
  • высокая динамика движения;
  • экономия горючего;
  • плавный разгон;
  • отсутствие толчков при переключении передачи;
  • отсутствие шума коробки и ДВС;
  • не требует переключать передачи;
  • надежность и простота конструкции;
  • легкий ремонт и обслуживание;
  • небольшой вес;
  • стоимость ниже обычной АКПП;
  • увеличенный срок эксплуатации.
Недостатки CVT:
  • низкий темп набора скорости;
  • нужно лить только масла, которые охлаждают, поскольку высокая сила трения;
  • требуется бережное отношение к ремню или цепи;
  • обслуживание вариатора дороже, нежели других КПП;
  • каждые 130-140 тыс. км нужно менять ремень;
  • малое количество времени бесперебойной работы.

Взглянув на все плюсы и минусы можно сказать, что вариатор имеет много положительных моментов, но и не меньше отрицательных. При бережной эксплуатации и своевременном ТО, CVT прослужит долго и надежно. По мнению многих экспертов эта КПП идеально подходит для девушек и людей с ограниченными физическими возможностями.

Предложения производителей в вариативных коробках

На данном этапе несколько производителей работают над совершенствованием бесступенчатой коробки. Основной проблемой остается ремень и цепь, которые имеют повышенный износ.

Компания Toyota разработала новый вид цепи, который состоит из легкого и прочного метала, а сверху покрыт резиной высокого качества. Весь этот элемент покрывают специальным полимером, который служит для снижения нагревания. Этот ремень для коробок CVT сейчас только на стадии тестирования, но производитель обещает в случаи успешных испытаний запустить его в массовое производство, что значительно повлияет на время проведения ТО и износ деталей.

Также Форд запустил новый вид ремня для CVT на основе секретного полимера. Срок службы данной детали по техническим данным составляет 200 000 км, что на 50 тыс. км больше, нежили существующие.

Как работает вариатор на машине

Механические или автоматические коробки передач на легковых машин имеют, как правило, 5-8 передач с фиксированным передаточным числом. Вариатор же имеет бесконечное количество передач, так что никаких переходов между ними не ощущается — передаточное число плавно нарастает и так же плавно снижается. Для такой бесступенчатой работы применяется одна из двух главных схем вариаторной передачи: клиноременная и тороидальная.

Клиноременный вариатор

Клиноременный вариатор

Наиболее распространенным типом вариатора на сегодняшний день является клиноременный. В основе конструкции такого вариатора лежит ременная передача, состоящая из двух шкивов конусообразной формы и клиновидного ремня, натянутого между ними. Передача крутящего момента от ведущего шкива к ведомому происходит при помощи специального ремня, то есть за счет сил трения, возникающих в пятне контакта ремня и шкивов. Пятно контакта представляет собой окружность, имеющую свой эффективный диаметр.

Изменение эффективного диаметра

Таким образом, если мы будем изменять эффективный диаметр на входном и выходном шкивах, то будет меняться и передаточное отношение, а следовательно, и скорость движения автомобиля. Если диаметр ведомого шкива больше ведущего, то передача будет понижающая, если меньше — то повышающая.

Если диаметры входа и выхода равны, то передача прямая. Изменение эффективного диаметра контакта происходит за счет изменения расстояния между конусами шкивов: одна часть шкива закреплена неподвижно, а вторая имеет возможность осевого перемещения.

Перемещение происходит за счет давления рабочей жидкости. Причем гидравлическое управление реализовано, как правило, только на ведущем шкиве, ведомый же изменяет свой диаметр за счет натяжения ремня и возвратной пружины.

Таким образом, незначительно изменяя давления рабочей жидкости, можно изменять положение шкивов и эффективный диаметр контакта ремня, тем самым в достаточно широком диапазоне изменяя передаточное отношение в трансмиссии

И, что немаловажно, делать это бесступенчато и плавно. Именно в принципе работы вариатора заключаются все его основные преимущества и недостатки

Тороидальный вариатор

На первый взгляд, устройство тороидального вариатора куда проще. Вместо двух шкивов, состоящих из двух половинок, здесь используются только два диска в форме верхней половинки юлы или волчка. Диски направлены друг на друга этими криволинейными поверхностями. Передача от ведущего диска к ведомому производится роликом, который касается криволинейных поверхностей своими краями.

Когда ролик наклоняется в одну сторону, место соприкосновения с диском передвигается ближе к краю — передаточное число растёт. При наклоне в противоположную сторону, место контакта сползает к центру диска, и передаточное число падает. Также ролик может передвигаться по высоте целиком.

Несмотря на относительную простоту устройства, сейчас тороидальные вариаторы редко применяются. Их производство очень требовательно к точности и прочности деталей, и поэтому ощутимо дороже. Чтобы тороидальный вариатор выдавал приемлемое КПД и работал долго без поломок, необходимо использовать специальные дорогостоящие масла.

Тороидный вариатор

Состоит из двух противоположно направленных конусовидных дисков (ведущий и ведомый), соединенных роликами. Последние, синхронно перемещаясь по изгибу дисков, изменяют передаточное отношение. При контакте роликов с ведущим диском по наибольшему радиусу, а с ведомым — по наименьшему, выполняется режим повышающей передачи. Для понижения передачи ролики смещаются в сторону ведомого вала. При центральном положении происходит прямая передача.




Мне нравитсяНе нравится

Принцип работы вариатора

Принцип работы вариатора понять очень просто, если вы хотя бы раз катались на горном или спортивном велосипеде, имеющем по несколько звездочек у педалей и на заднем (приводном) колесе.

Вы наверняка знаете, что если у педалей перекинуть цепь на самую маленькую звездочку, а на колесе выбрать самую большую, то педали крутятся очень легко, можно взобраться в почти любую гору, но при этом невозможно сильно разогнаться.

Для разгона необходимо сделать все наоборот:  у педалей цепь перекинуть на самую большую звездочку, а на колесе – на самую маленькую.

Это будут два крайних режима работы передачи, а все остальные комбинации промежуточные.

Теперь представьте, что звездочки слились в конус, а цепь превратилась в ремень, перекинутый через эти конусы. Вот и получился вариатор, а принцип работы остался неизменным.

Изменение диаметров конусов (шкивов) на ведущем и ведомом валах позволяют изменять скорость автомобиля.

В процессе езды вариатор только поддерживает наиболее подходящие обороты автомобильного двигателя для обеспечения выбранной скорости движения и динамических показателей автомобиля, что и позволяет экономить топливо.

Для наглядности пара видео с Youtube:

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

Рекомендуем: Чип-тюнинг двигателя – мифы и реальность

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

  • экономия горючего по сравнению с классическими автоматами;
  • отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
  • хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
  • колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
  • двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

  • автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
  • трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
  • дороговизна обслуживания и ремонта;
  • если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
  • необходимость применения качественных и дорогих масел для обслуживания;
  • конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Рекомендуем: Трансмиссионные масла разных производителей: можно ли мешать между собой

Что такое XTronic.

Прошло время, когда обычный «автомат» вселял страх и недоверие. Было множество причин, которые укоренились в сознании: «автомат более прожорлив», «автомат хрупкий», «автомат дорогой в ремонте», «ворует динамику» и так далее. Но производители не стоят на месте, и продолжают совершенствовать технологии. Сейчас современная коробка передач это сложный механизм который сочетает в себе и долговечность и экономичность и надежность.

Итак. CVT и CVT XTronic.

CVT – Continuously Variable Transmission. Назвать этот девайс «коробкой передач» весьма сложно – т.к. передач то уже и нет. Придаточное число меняется плавно, без четкого понятия первой или второй передачи.

Вариаторы бывают 2х типов – тороидальные и клиноременные.

Тороидальная более надежная но менее распространённая . Устанавливается в заднеприводных авто с продольным расположением двигателя. Общий принцип работы базируется на передачи силового момента от ведущего диска к ведомому путем смещения оси передаточных дисков.

Компания Nissan использует для авто X-Trail клиноременные типы коробок.

Принцип работы: две пары конически дисков и металлический ремень для силовой передачи. Каждый «диск» (а по сути он выполняет роль шкива) -сам по себе является системой из двух дисков. Не вдаваясь в сложную механику устройства можно выделить главный момент. Оба диска меняют свой диаметр. Тоесть когда ведущий диск имеет максимальный диаметр – ведомый диск будет иметь минимальный диаметр. Это соответствует максимальной скорости авто. И наоборот. При минимальном диаметре ведущего диска – ведомый имеет максимальный диаметр. Скорость автомобиля при этом минимальна.

Интересный момент. Механику такой передачи изобрел Леонардо да Винчи. Назвать CVT изобретением современности неправильно. В наше время лишь адаптировали технологию.

CVT имеет как преимущества так и недостатки.

Преимущества.

Плавность движения. Ни один тип коробки передач не обладает такими свойствами. Никаких скачков и рывков при любой динамике. Динамика разгона тоже достаточно неплохая. Данный тип коробок достаточно экономичен в потреблении топлива, но только при условиях спокойной и не очень динамической езды.

Среди основных минусов можно выделить достаточно хрупкую конструкцию и относительно низкий ресурс. При условиях агрессивной езды ресурс механизма тает на глазах. Высокие обороты двигателя, силовые маневры такие как перегруз авто или буксирование – для данной коробки крайне нежелательны. Стоимость ремонта или замены, к сожалению, тоже высока.

Новинка компании NISSAN – CVT XTronic, конструктивно является классическим клиноременным CVT. Но с учетом информации о проблемах обычных CVT были внесены некоторые изменения в механизм. Шкивы (Диски) были изменены под условия более высоких нагрузок. Ремень стал менее гибким, но приобрел более долгий срок службы. Потерпел изменение масляный насос гидротрансформатора. В целом, обновленная коробка стала меньше на 10% в габаритах и на 10% легче.

Повышение относительного передаточного числа (изменение поверхности шкивов) позволило сохранить и улучшить плавность движения. Данные изменения привели к большей экономичности топлива. Ресурс работы узла значительно увеличился. Ушла былая проблема «боязни перегрузок». XTronic более уверенно переносит и высокие обороты и перегрузки. Доработана прошивка и добавлено множество адаптивных режимов, для города, более спортивные и так далее. Кстати, данный тип коробок предназначен для двигателей повышенной мощности в том числе.

Один самый главный минус – высокая цена и непригодность к ремонтам. Пока что, такой блок можно менять только полностью.

Можно сказать, что компания Nissan вернула автомобилю X-Trail его основные характеристики проходимости и комфорта, разработкой обновленной коробки. Что не может не радовать. Достойное обновление классической CVT для «икса». С нетерпением остается ждать дальнейших изменений от Nissan для повышения срока эксплуатации и снижению стоимости новинки.

x-trail.com.ua

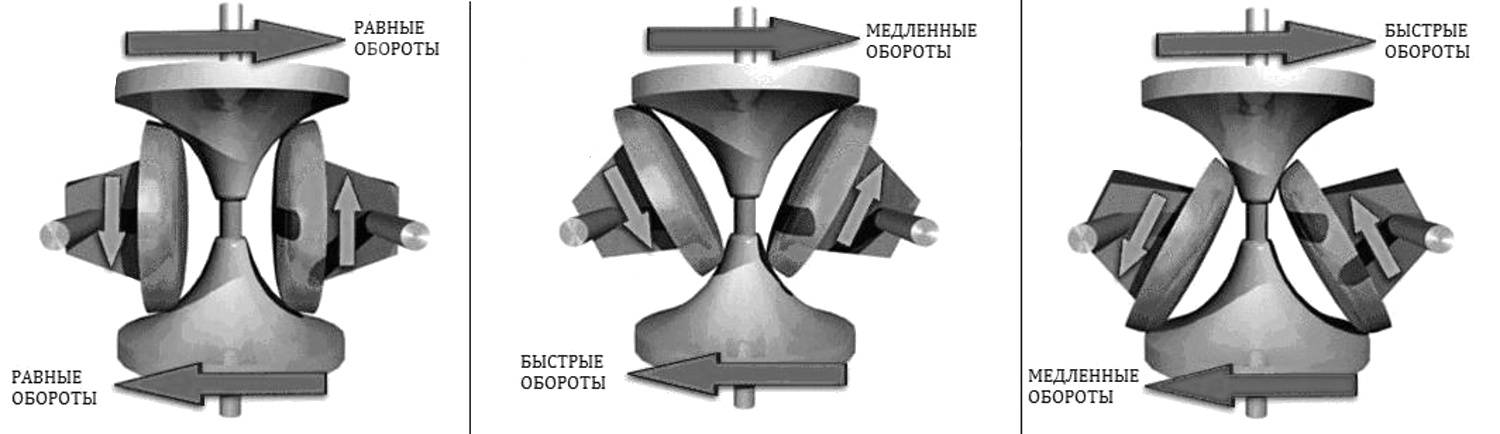

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.

Чем хороша CVT?

  • Отсутствие потерь в разгонной динамике на переключение передач. При интенсивном разгоне автомобиля с вариатором стрелка тахометра зависает на одном месте – в зоне максимальной мощности двигателя. Таким образом, разгон получается наиболее эффективным.
  • Снижение расхода топлива. Если вы движетесь с постоянной скоростью, умеренно разгоняетесь, вариатор подбором передаточного числа устанавливает минимальные обороты двигателя. Такая работа мотора не только позволяет увеличить акустический комфорт в салоне, но и снизить потребление горючего.
  • Снижение вредных выбросов в атмосферу.
  • Плавность движения. Благодаря линейной, а не ступенчатой смене передаточного отношения, автомобиль как при разгоне, так  на торможении сохраняет плавность хода.
  • Компактность. Небольшие размеры позволяют устанавливать вариаторы как на полноприводные авто, так и на переднеприводные машины.

Плюсы ясны, но насколько серьезные минусы?

К сожалению, как и многие устройства в мире технике, вариаторы не лишены недостатков. CVT изначально задумывалась в качестве коробки передач для малолитражек, хэтчбеков, среднеразмерных седанов и небольших кроссоверов. Клиноременные и даже клиноцепные вариаторы крайне плохо переносят резкие изменения режимов движения. Постоянные чередования динамичных разгонов, замедления и пробуксовка ведущих колес приводят к повреждению поверхности конусов, растягиванию цепи/ремня. Задиры провоцируют появление подергиваний, ускоренный износ ремня/цепи. Также к перебоям в работе вариатора и потере ресурса приводит падение давление масла. Из-за этого начинают проскальзывать фрикционные пакеты. В итоге масло очень быстро стареет, а гидроблок забивается взвесью с фрикционных накладок (пыль, которая попадает в жидкость ATF).

Стоит ли покупать или лучше выбрать авто с АКПП, DSG, МКПП?

Нельзя достоверно сказать, что лучше: вариатор или коробка автомат. Ни одна бесступенчатая КПП не приблизиться к надежности архаичных АКПП гидротрансформаторного вида. Но ведь многие современные автоматы также не могут составить им конкуренцию в этом плане, а что уж говорить об особенностях работы и проблемах DSG, Power Shift.

Поэтому рекомендуем учитывать, что есть разные модели и виды вариаторов. Покупая автомобиль, обязательно изучайте отзывы владельцев, реальные плюсы и минусы конкретной модели коробки передач. Многие производители научились делать ресурсные вариаторы, которые при должном обслуживании способны без проблем пройти 150 и даже 200 тыс. км.

Чтобы избежать массовых неисправностей, вариаторы устанавливаются преимущественно на авто с маломощными двигателями. Но Audi, а в последнее время и Nissan, Subaru, агрегатируют коробками CVT довольно тяжелые и мощные автомобили. Что ни в коем случае не подталкивает к выбору поддержанной машины с вариатором. Также многое зависит от стиля езды водителя и подхода к обслуживанию. Многие игнорируют тот факт, что вариатору зимой жизненно необходим правильный прогрев. Также для продления срока служба необходимо периодически менять жидкость ATF, промывать радиатор охлаждения.

https://youtube.com/watch?v=9c6TyhuZZt4

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Устройство и разновидности

Конструкция зависит от типа системы, однако устройство вариатора любого типа имеет одну структуру. Вариатор включает в себя:

  • раздвижные шкивы;
  • систему управления;
  • устройство включения заднего хода;
  • систему, отвечающую за вращение колес и фиксацию рычага в положении «нейтраль».

Далее расскажем о типах вариаторных коробок

Вариаторная КП клиноременного типа

Один из самых распространенный и перспективных вариантов. Отличается простотой и надежностью – конусовидные шкивы, расположенные под углом для минимального сопротивления, приводятся в действие ременной передачей. В некоторых системах есть две ременные передачи. За движение шкивов вдоль вала (они работают на схождение-расхождение) отвечает гидроцилиндр.

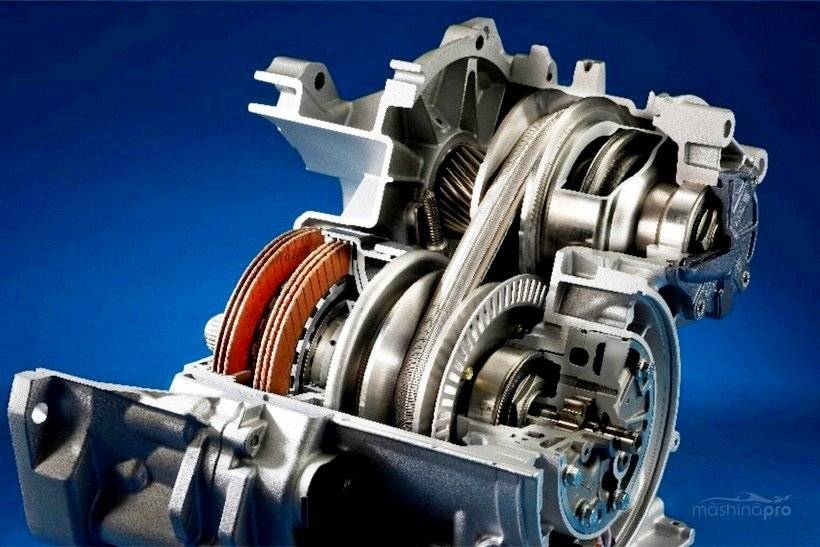

Клиноременной вариатор

Сам ремень состоит из пластинок из прочного износостойкого металла. Реже встречается резиновый вариант, однако такой вариант уже устарел и почти не используется из-за малого ресурса. На устройствах Audi вместо ремня устанавливается металлическая цепь – поэтому систему назвали клиноцепной.

В КП с ременным приводом за вращательные движения отвечает толкательное усилие. Клиноцепной привод работает за счет тянущего усилия.

Вариаторная КП тороидного типа

Представляет собой пару клиновидных валов — ведущего и ведомого. Между ними располагаются ролики, которые обеспечивают изменение передаточного числа. Ролики двигаются по вертикали и вращаются вокруг своей оси. Если происходит состыковка ролика с валами в одном радиусе, КП переключается на прямую передачу. Если же происходит состыковка ролика, малого радиуса ведущего диска и большого радиуса ведомого, то передача понижается.

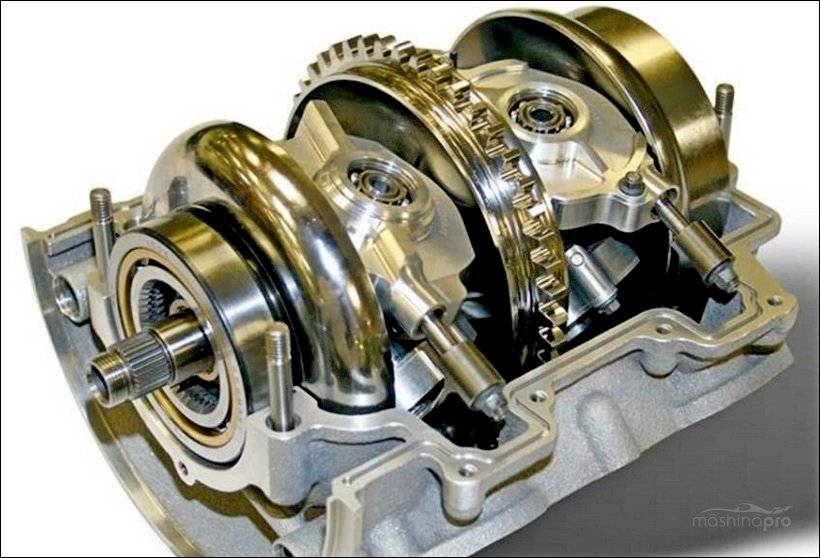

Вариатор тороидного типа

Эти виды вариаторов получили широкое распространение в автомобилестроении и других отраслях. Хотя тороидные трансмиссии не популярны из-за сложной конструкции и высокой стоимости.
