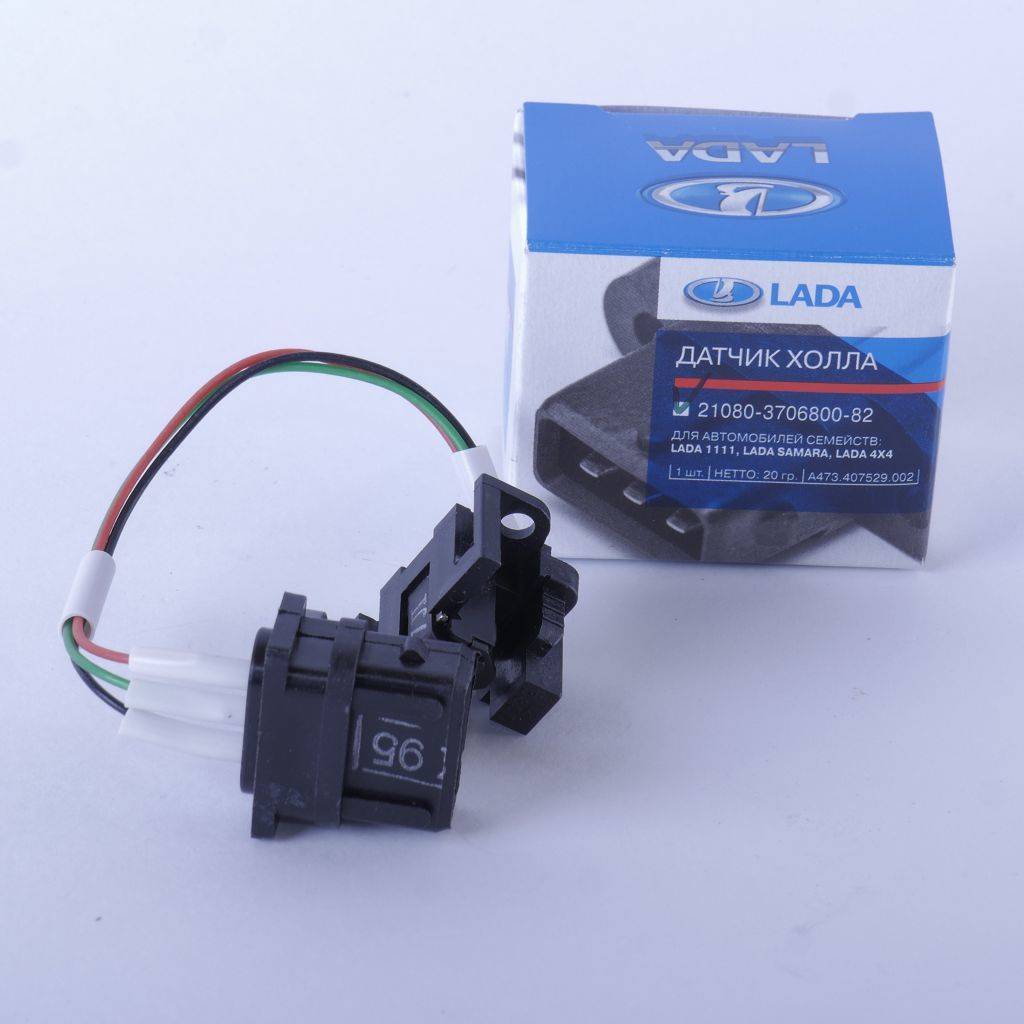

Что такое датчик Холла?

Как проверяют ДХ при возникновении подозрений

Самое простое — подменить ДХ на заведомо исправный. Это избавит от возни со щупами, пробниками и осциллографами. А стоит датчик недорого, его всегда полезно иметь в запасе если не для замены, то именно для проверки забарахлившей системы впрыска или зажигания.
Люди, знающие принцип действия датчика Холла, могут проверить его простейшими и не очень приборами. Например, щупом-пробником со светодиодом. Выход датчика представляет собой каскад с открытым коллектором. Это означает, что в положении физического нуля транзистор открыт, и если пробник включён между плюсом питания и выходом ДХ, то индикатор засветится. Перемещая репер перед полюсами датчика, можно заставить его мигать, что почти точно укажет на исправность ДХ и подсоединённых цепей проводки.
Слово «почти» было употреблено в том смысле, что точно убедиться в исправности можно лишь с помощью цифрового запоминающего осциллографа, который имеется у многих диагностов как приставка к ноутбуку. С его применением можно проверить параметр, который недоступен щупам — быстродействие датчика. Фронты напряжения должны быть достаточно крутыми, что осциллограф и покажет. «Заваленный» фронт может оказаться тем самым случаем, когда датчик вроде работает, и пробник или мультиметр это подтверждают, а система сбоит и светит ошибки.

Почти все случаи, поясняющие, что такое датчик Холла в автомобиле, рассмотрены, остаётся упомянуть вполне возможное менее явное присутствие этих небольших приборов в автоэлектронике. Многие машины оснащаются достаточно мощными электродвигателями, где также для работы силовой электроники используются датчики Холла, следящие за положением ротора в магнитном поле. И даже этим, возможно, проникновение ДХ в авто не заканчивается. Компактный, надёжный и точный прибор всегда найдёт себе область работы во всё больше обрастающем электроникой современном автомобиле.

Вам также будет интересно почитать:

Что такое кроссовер (автомобиль)

Стоит ли покупать Mercedes Benz Sprinter 2019 года? Вот некоторые плюсы и минусы

Стоит ли покупать Cadillac XT5 2019 года? Вот некоторые причины за и против

Стоит ли покупать Ford Fusion 2019? Вот некоторые причины за и против

Стоит ли покупать Chevrolet Express Cargo 2019? Вот некоторые причины за и против

Стоит ли покупать Ford EcoSport 2019? Вот некоторые причины за и против

Стоит ли покупать Honda CR-V 2019 года? Вот некоторые причины за и против

5 советов по продлению срока службы аккумулятора автомобиля

Как на Алиэкспресс найти и заказать нужные датчики по сходной цене и бесплатной доставкой

Регистрируемся на сайте, для чего необходимо ввести свой email-адрес, фамилию и имя, а также придумать пароль. После этого необходимо подтвердить email-адрес, иначе ваш аккаунт будет заблокирован.
Далее нужно заполнить адрес доставки. Делается это в своем профиле и обязательно латинскими символами.
Слева, возле графы «Категории», нажимаем на ссылку «Смотреть все».
Выбираем категорию «Автомобили и мотоциклы».
Затем нажимаем на ссылку «Запчасти для авто».
В левой части страницы выбираем категорию «Датчики».
В поисковой строке вводим название требуемого датчика, к примеру датчик скорости.
Ставим галочку напротив бесплатной доставки.
Выбираем сортировку результатов по рейтингу продавца.
Переходим на страницу описания товара, где выбираем количество, размер и цвет.
Нажимаем на ссылку «Купить сейчас».
Производим оплату заказа.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

постоянного магнита;
лопасти ротора;
магнитопроводов;
пластикового корпуса;
электронной микросхемы;
контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

подключается свеча зажигания к выводу провода от катушки;
соединяется резьбовая часть свечи с массой;
демонтируется каретка с датчиком;
подсоединяется разъем;
включается зажигание;
металлическим предметом проводится возле датчика;
при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Устранение неисправностей

В принципе датчик Холла редко ломается, но если это происходит, автопроизводители советуют просто заменить его на новый. Но поскольку стоимость прибора немаленькая, особенно если речь идёт об иномарке (а здесь работает следующее правило: чем престижнее автомобиль, тем дороже запчасти к нему), то многие автовладельцы отдают предпочтение самостоятельному ремонту. В принципе конструкция датчика относительно проста, поэтому особых сложностей при его реставрации возникнуть не должно.

В качестве примера рассмотрим алгоритм проведения ремонта ДХ, устанавливаемого на некоторые модели Volkswagen. Обычно наиболее подверженной поломкам является логический элемент микросхемы, маркируемый последовательностью символов S441А. Собственно говоря, он и является сердцем датчика, регистрирующим отклонения в напряжении на рабочих пластинах. Наша задача – заменить его, для чего предстоит выполнить следующие действия:

само собой, без приобретения нового логического элемента не обойтись – при этом вполне может подойти и его аналог;
купленную деталь предварительно следует проверить на работоспособность. Делается это следующим образом: нужно соединить в цепочку обычный светодиод и сопротивление номиналом 1-2 кОМ, после чего подключить данную конструкцию к выводам «выход» и «+» микросхемы. Величина напряжения, которым следует запитывать логический элемент, должна варьироваться в пределах 3-30 В – этого достаточно, чтобы при воздействии на микросхему достаточно мощным магнитом светодиод засветился;
посередине датчика сверлом диаметром 8-10 мм следует проделать отверстие, обрезают провода «заподлицо», чтобы они не выглядывали наружу, после чего с помощью тонкого надфиля в корпусе пропиливаем канавки, в которые будут уложена новая проводка;
вышедший из строя логический элемент прикрепляем в проделанном окошке и устанавливаем ДХ на место для проверки его работоспособности. В момент прохождения шторки вала через прорези «короны» светодиод должен гореть, когда прорезь «уходит» – светодиод гаснет;
если ничего не получилось – дело в полярности плюсового и минусового выводов. Их нужно просто поменять местами;
если наша схема со светодиодами работает, остается выполнить разводку выводов микросхемы через проделанные канавки. Для этого в окошке припаивают провода, концы которых следует соединить с разъемом

Здесь важно снова не перепутать полярность выводов (на разъёме трамблёра они маркируются как «+», «-» и «0»);
после пайки внимательно осматриваем проводки на отсутствие повреждений, тестируем датчик мультиметром на предмет отсутствия коротких замыканий. Если всё нормально – герметизируем проделанное нами технологическое отверстие (желательно и канавки тоже) термостойким клеем;
осталось установить ДХ на штатное место и протестировать все провода на предмет отсутствия КЗ (они не должны «прозваниваться» на корпус).

В принципе точно таким же образом можно восстановить работоспособность датчика Холла на других марках авто, поскольку принципиально они все схожи мех собой – различия могут заключаться только в геометрии компонентов прибора.

В некоторых случаях (например, механическая поломка) ДХ ремонту не подлежит, и тогда придётся приобретать новую запчасть и производить замену датчика целиком. Это несложная операция, которая под силу даже начинающим автомобилистам. Приводим алгоритм процедуры:

демонтируем сам трамблёр, не отсоединяя его провода;
снимаем крышку, совмещаем метки ГРМ с меткой, расположенной на коленвалу;
фиксируем положение трамблёра;
извлекаем крепёж, фиксаторы и стопоры;
вынимаем вал;
отвёрткой откручиваем клеммы ДХ и сам датчик;
аккуратно вынимаем прибор, оттянув для этого регулятор;
устанавливаем исправный датчик и проделываем все операции в обратном порядке.

Опять же, описанный алгоритм пригоден для большинства марок/моделей авто, за редким исключением.

Применение датчиков Холла

Датчики Холла широко применяются в бытовой технике. Красноречивый пример – стиральные машины. Пользователи ломают умы, как в продвинутых моделях производится взвешивание белья. В сети приводятся патенты, где при помощи пружин или тензодатчиков предлагается задачу решить в лоб. Подобные устройства не способны на большую надёжность, рискуя постоянно подвергаться деформациям. Вдобавок на бак вешается пара-другая кирпичей, значит, суммарный вес конструкции велик, что накладывает ограничения. На практике в стиральных машинах белья вначале обильно увлажняется, потом по скорости разгона барабана оценивается общая масса. Так происходит взвешивание белья, в дальнейшем определяющее программу работы оборудования, расход порошка, воды, ополаскивателя.
В компьютерных клавиатурах датчики Холла впервые вошли в серийное производство. Обычно на подложке стоит чувствительный элемент, на клавише крепится магнит. Понятно, что пружин внутри современной клавиатуры уже нет, а сила упругости создаётся за счёт полимеров с высоким сроком службы. Решение крайне удачное: ломается не датчик и не упругая механическая часть, выходит из строя контроллер.
Датчик Холла возможно применять для измерения силы тока (как в токовых клещах). Прибор может реагировать на изменение электромагнитного поля, окружающего провода. Создаётся так называемая обмотка возбуждения (индуктивность из медной проволоки). Измеряемый ток подаётся на отводы, в результате образуется электромагнитная волна, часть оценивается датчиком Холла. Отклик зависит напрямую от измеряемой величины. Расчёт ведётся по формулам, заложенным, к примеру, в контроллер. Для точности прибор тарируется заводом изготовителем. Причём сохраняются упомянутые выше преимущества, прежде всего – отсутствие подвижных частей. Аналогичным образом при помощи датчиков Холла становится возможным измерение мощности.Применение датчика
Преобразование постоянного напряжение в переменное считается примером создания генератора. Если датчик Холла находится в переменном магнитном поле, напряжения на выходе повторяет форму. КПД прибора не отличается высоким значением. Зато конструкция упрощается до максимума, становится возможным непосредственная передача формы магнитного поля электрическому току.
В связи с описанными выше фактами отметим, что датчики Холла позволяют контролировать расход и заполненность заряда аккумуляторов (посредством измерения протекающего тока и интегрирования его по времени). Это обусловливает возможность их самого широкого применения. Например, в сотовых телефонах (до 37% рынка). Но специалисты считают, что самым многообещающим направлением является сегмент электромобилей, где вопрос наличия энергии будет жизненно важным.
Благодаря наличию магнитного поля Земли становится возможным создание на основе датчиков Холла компасов. Проблема заключается лишь в том, что величина в Тл неравномерная по поверхности материков и континентов, требуется ввод методов коррекции измерений. За счёт указанного эффекта иногда работают автоматические системы стабилизации изображения видеокамер мобильных устройств.
Мало известно, но 52% доходности от выпуска датчиков Холла приходится на автомобильную промышленность. В этой отрасли требуется измерять частоты вращения колёс, коленчатого и распределительного валов. Читатели уже догадались, что датчик Холла поможет с определением положения дроссельной заслонки, руля. Автомобильный рынок стал главной движущей силой для дальнейшего совершенствования приборов. Некоторые системы считаются стандартом де-факто (ASIC, ASSP, ESC/ESP и пр.) на рыке, и датчики Холла принимают в них живое участие.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

А – датчик.
B – магнит.
С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

попаданием мусора или других посторонних предметов на корпус ДП;
произошел обрыв сигнального провода;
в разъем ДП попала вода;
сигнальный провод замкнулся с «массой» или бортовой сетью;
порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
повреждение проводов, подающих питание к ДП;
перепутана полярность напряжения, поступающего на датчик;
проблемы с высоковольтной цепью системы зажигания;
проблемы с блоком управления;
неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Типы и сфера применения

На сегодняшний день существует несколько видов датчиков, которые работают по принципу Холла. Условно они делятся на два типа: цифровой и аналоговый.

Аналоговый датчик холла – самое первое устройство данного типа. Функционирование прибора зависит от силы магнитного поля: чем оно сильнее, тем больше напряжение будет вырабатывать сердечник. В автомобилях такие датчики сейчас не используются, потому что они имеют большие габариты и не всегда эффективную конструкцию.

Элемент аналогового датчика Холла

Цифровой датчик холла часто используется в автомобилях и может быть униполярным и биполярным. Вот их основные отличия:

Униполярный датчик холла активируется, когда магнитное поле нарастает, а при снижении его силы, устройство выключается;
Биполярный датчик холла реагирует не на саму силу магнитного поля, а на его полярность. При смене полюсов устройство включается/выключается.

Оба вида относятся к типу линейных датчиков холла. Но в категорию цифровых устройств также входит оптический датчик холла. В отличие от классического устройства, этот прибор не реагирует на магнитное поле. В нем установлен фотоэлемент, который фиксирует положение лопастей вращающегося ротора или вала намного эффективней.

Элемент цифрового датчика Холла

Плюсами такого типа датчиков являются:

Не боится резкой перемены магнитного поля;
На него не влияет магнитное поле генератора;
Дольше работает в области действия переменного магнитного поля;
По сравнению с классическим магнитным датчиком холла меньшая чувствительность к скачкам напряжения;
Точнее фиксирует положение зубцов коленвала или другого вращающегося вала, что делает систему зажигания более эффективной.

Помимо привычной сферы применения (в системе зажигания и в некоторых автомобилях для контроля фаз газораспределения) датчики холла также используются для замеров силы тока, вибраций или углов поворота. Такие устройства работают как с переменным, так и с постоянным током.

В автомобилях в основном используются цифровой тип датчиков, которые фиксируют наличие и отсутствие магнитного поля определенной величины. По этому принципу срабатывают разные датчики скорости и положения.

Датчики, работающие по принципу Холла, также нашли свое применение и в электротранспорте. Так, их устанавливают для того, чтобы фиксировать и контролировать ток в электродвигателе в процессе езды, а также регулировать заряд/разряд АКБ.

Для чего он нужен в телефоне

Итак, разберёмся, зачем необходим датчик Холла в смартфоне:

Для взаимодействия с магнитным чехлом. С помощью магнитного сенсора телефон «понимает», в каком сейчас положении защёлка. Если открыта, то дисплей тут же включается. Если закрыта – выключается. Помогает быстро прочитать уведомления или посмотреть время, для чего в остальных смартфонах требуется нажимать клавишу разблокировки.
Для навигации. В зависимости от того, на каких гранях проводника возникает разница потенциала, телефон определяет полярность магнитного поля земли. Так работает цифровой компас. По точности он не уступает аналоговому.
Для определения положения смартфона в пространстве. И исходя из полученных данных устройство «поворачивает» изображение на дисплее. А во флагманских моделях от Samsung эта информация используется ещё для определения оптимальных параметров ISO при включённой камере (за счёт определения положения относительно плоскости земли).

Кстати, он использовался даже в старых кнопочных «звонилках», преимущественно – в «раскладушках». Дисплей включался автоматически только при открытии такого телефона.

Малопотребляющие датчики Холла от Honeywell

В ассортименте одного из старейших производителей датчиков Холла – компании Honeywell – также присутствуют две модели малопотребляющих датчиков положения, отличающихся лишь чувствительностью.

Структурная схема (рисунок 11), технические характеристики (таблица 3) и принцип работы микросхем SM351 и SM353 во многом аналогичны рассмотренным выше микросхемам DRV5032 производства компании Texas Instruments. Для уменьшения энергопотребления питание на аналоговые узлы подается только во время измерений, продолжительность которых составляет 15 мкс. Коммутация питания осуществляется с помощью транзисторного ключа, управляемого таймером, содержащим тактовый генератор, счетчик, дешифратор и другие необходимые компоненты. Средняя частота измерений напряженности магнитного поля равна 10 Гц. При напряжении питания 1,8 В такой режим работы при типовом значении тока в режиме измерений около 1 мА позволяет уменьшить средний ток микросхемы до уровня, не превышающего 0,4 мкА.

Рис. 11. Структурная схема датчиков SM351 и SM353

Микросхемы SM351 и SM353 нечувствительны к полярности внешнего магнитного поля и имеют двухтактные выходы, позволяющие подключать их к микроконтроллеру без использования внешних подтягивающих резисторов. Оба прибора выпускаются в компактных корпусах SOT-23 и могут работать в широком диапазоне питающих напряжений (1,65…5,5 В) и температур (-40…85°С), что позволяет использовать их в автомобильной и промышленной электронике совместно с большинством наиболее популярных микроконтроллеров.

Таблица 3. Технические характеристики датчиков Холла производства Honeywell при напряжении питания 1,8 В

Параметры	Наименование
SM351	SM353
Тип выхода	Двухтактный
Напряжение питания, В	1,65…5,5
Длительность активного режима, тип., мкс	15
Рабочая температура, °С	-40…85
Корпус	SOT-23
Частота опроса, тип., Гц	10
Чувствительность, мТл	0,7	1,4
Максимальный ток в активном режиме, тип., мА	1	0,8
Средний потребляемый ток, мкА	0,36	0,31

В отличие от изделий Texas Instruments, датчикам Honeywell необходима другая ориентация магнитного поля. Для корректной работы внешние магниты должны быть ориентированы полюсами к торцевой поверхности микросхем (рисунок 12), в то время как для датчиков Texas Instruments такое расположение магнитов попадает в «слепую» зону.

Рис. 12. Ориентация магнитного поля для датчиков SM351 и SM353

Виды, устройство и принцип действия

Всего выделяют два вида датчиков на основе эффекта Холла. Первые – цифровые, вторые – аналоговые. Они значительно отличаются друг от друга в плане конструкции и принципа функционирования.

Цифровые

Цифровые регистры имеют два устойчивых положения: ноль или единица – то есть они срабатывают при определенной величине изменения магнитного поля. В основе таких датчиков лежит устройство под названием триггер Шмитта, которое имеет два устойчивых состояния: логический ноль и логическая единица.

Контроллеры подобного типа делятся на три вида:

Униполярные.
Биполярные.
Омниполярные.

Каждый из этих видов далее будет подробно рассмотрен.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Аналоговые

В отличие от цифровых аналоговые датчики способны выдавать на выходе не два стабильных уровня сигнала, а бесконечное множество. Их принцип работы основан на преобразовании величины индукции поля в напряжение.

Конструкция этих устройств содержит элемент Холла (сам контроллер) и усилитель сигнала.

Сборка датчика тока на основе эффекта Холла

Подойдут кольца различных диаметров вплоть до 10 мм. Чем больше кольцо, тем чувствительнее получится датчик тока. Что касается датчика Холла, то его можно заказать со всем известного сайта. Стоит он недорого. Либо можно найти в нерабочих вентиляторах, ноутбуках и прочих устройствах, где он может использоваться. Датчики Холла Аналоговые и цифровые (Дискретные).

Дискретные работают по принципу транзисторов, то есть, при превышении какого-либо уровня магнитного поля датчик срабатывает.

Если вы хотите не только детектировать протекание тока по проводнику, но также знать приблизительную величину этого тока. В нашем случае это аналоговый датчик ОН49Е.

Схема подключения датчика

Схема подключения выглядит следующим образом.

Как видно из рисунка для детектирования магнитного поля, создаваемого током в проводнике, нам необходимо будет сделать зазор в ферритовом кольце и поместить туда датчик Холла. Тем самым появится возможность измерять величину этого электромагнитного поля. На основании полученных данных можно делать вывод о том, есть ли сейчас ток в проводнике, и какой он величины.

Чтобы получить более универсальный вариант этого датчика, мы распилили ферритовое кольцо пополам, что без тисков было сделать сложно. Это привело к поломке кольца. Как хорошо, что люди придумали клей, и это дело мы быстро исправили.

Получив две половинки, мы убрали неровности наждачной бумагой. Затем на одну из сторон мы вырезали и приклеили плотный лист бумаги. На другую сторону сам датчик Холла.

После этого мы приклеили обе половинки к большому крокодилу на 30 ампер.

Датчик готов.

Промышленное напряжение в сети переменного тока изменяется с частотой 50 герц. То есть, направление тока, текущего по проводнику, будет меняться 50 раз в секунду. Электромагнитное поле также вслед за током будет менять свое направление 50 раз в секунду.

Для чего нужен датчик Хола в автомобиле?

Прибор используется вместо контактных элементов и может применяться для слежения за величиной тока нагрузки. Благодаря этому датчику выполняется деактивация двигателя при появлении токовых перегрузок в бортовой сети. Если контроллер перегревается, производится включение температурной защиты.

Принцип работы

Скачки напряжения в электросети мотора могут иметь последствия для датчика. Поэтому современные устройства дополнительно комплектуются диодными элементами, которые препятствуют обратной активации напряжения. Принцип действия приспособления основан на эффекте Холла. Поперечная разность потенциалов образуется при перемещении одного из проводников в магнитное поле. Данный эффект достигается благодаря тому, что токи проходят через клеммные элементы пластины, которая находится в самом поле, с полупроводником.

Когда работает двигатель и вал силового агрегата вращается, стальные лопасти ходят по специальным прорезям, установленным внутри корпуса. Это способствует подаче электрического сигнала на коммутаторное устройство. В результате узел открывает транзисторный элемент и подает напряжение на катушку. Последняя выполняет процедуру преобразования низковольтного импульса в высоковольтный. Этот сигнал подается на свечи зажигания.

Подробно о принципе действия контроллера Холла рассказал канал «Радиолюбитель TV».

Где находится и как выглядит?

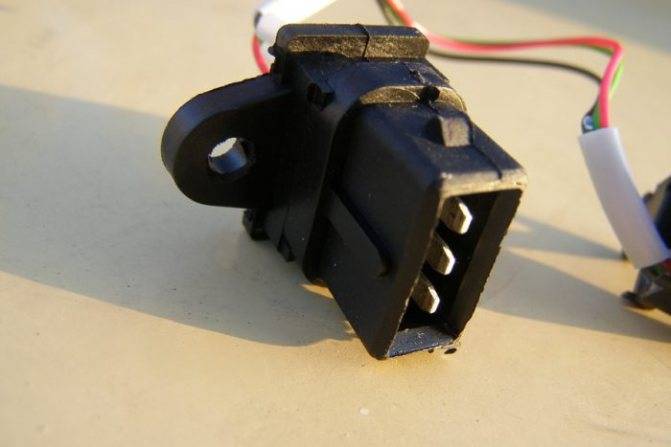

При необходимости замены неисправного устройства потребителю надо знать, где стоит контроллер. Он располагается в трамблере автомобиля и выполнен в корпусе в виде небольшого цилиндрического элемента. Чтобы получить доступ к устройству, необходимо разобрать распределительный узел и снять крышку, бегунок и прочие детали механизма. На наружной стороне трамблера к контроллеру Холла подключается разъем с проводкой.

Устройство

Оптический регулятор положения распределительного вала устроен так:

1 — постоянное магнитное устройство;
2 — лопасть роторного механизма;
3 — магнитопроводы;
4 — пластиковый корпус, в который заключаются все элементы устройства;
5 — плата;
6 — контактные выводы.

Схема приспособления контроллера Холла

Устройство комплектуется тремя контактами:

первый используется для подключения к массе, то есть кузову автомобиля;
второй необходим для подсоединения плюсового напряжения, рабочий параметр которого составляет примерно 6 вольт;
третий контакт предназначен для подачи с него импульса на коммутаторное устройство.

Это интересно: Что такое контрактный двигатель — как выбрать, плюсы и минусы

Способы диагностики работоспособности

При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.

… о диагностике датчика

В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.

Проверка мультиметром

Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.

Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.

Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.

Мультиметр тестирует датчик холла в режиме замера напряжения.

Создание имитации

Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.

… о способе диагностики

При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.

Можно протестировать устройство другим способом:

Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.

Замена рабочим датчиком

Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.

Замена рабочим датчиком позволяет уточнить состояние сенсора.

Проверка сопротивления

Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.

Инструкция:

Открыть крышку трамблера и снять колодку с датчика.
При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.

Датчик Холла: назначение и принцип работы
