Неисправности, проверка и ремонт
Система вентиляции очень надёжна, но проблемы встречаются и здесь. В основном они связаны со старением деталей, может нарушаться герметичность магистралей, корпуса или происходить нарушения в работе клапана продувки. При этом наблюдаются как внешние признаки неисправности адсорбера, так и замеченные системой изнутри, с высвечиванием сигнала ошибки на приборной панели, запоминанием её кода и переходом в аварийный режим.
- Как правило, первым проявлением становится нестабильная работа двигателя после прогрева, когда должна начаться продувка, но этого по каким-то причинам не происходит. Возникает либо подсос дополнительного воздуха, что ведёт к увеличению оборотов, поскольку этот воздух не учтён расходомером, либо наоборот, система предполагает выдачу смеси со стороны клапана в коллектор, но его нет, двигатель не реагирует как ожидалось.
- Изменение состава смеси вызовет провалы в работе двигателя, особенно в момент перехода от холостых оборотов к средним. Эти же нарушения приводят к тому, что почти всегда сопровождает проблемы с системой питания — падает тяга, и увеличивается расход. Причём диагносты часто забывают про адсорбер и пытаются искать неисправность в другом месте.
- Для уточнения причин блок управления выдаёт коды ошибок, они обычно сосредоточены в диапазоне от P0440 до P0455. Программа сканирования всегда расшифрует коды и намекнёт, где искать неисправность.
Методика, как проверить адсорбер, достаточно проста. Прежде всего, надо убедиться в герметичности корпуса, создавая разрежение последовательно на каждом из патрубков, перекрывая прочие. Затем исключается засорение воздушного шланга, который работает не в самых лучших условиях по пыли и грязи, особенно если он был сорван со своего штатного места.
Клапан продувки проверяется тем же методом, на разрежение. Обычно клапаны нормально закрыты, то есть они не должны пропускать воздух, если на него не подаётся питание. И наоборот, когда на разъёме есть сигнал, клапан открывается с характерным щелчком. При нормальной работе в режиме модулирования он должен издавать хорошо слышимый треск. Особенно удобно проверять клапан, подключив к диагностическому разъёму адаптер под управлением программы, позволяющей изменять частоту управляющего сигнала. Зависшие в одном положении и закисшие, или утратившие быстродействие из-за износа и загрязнения клапаны могут реагировать на одиночные срабатывания, но не работать со штатной частотой. Ремонтировать клапаны смысла нет, они недорого стоят, их проще и надёжней менять на новые.
Сам адсорбер обойдётся несколько дороже, особенно если это не простейшее изделие неизвестного производителя, а полноценный прибор со способностями оригинала. Но заменить его придётся, система вентиляции бака настолько глубоко интегрирована в питание автомобиля, что введение в неё изменений, всевозможных заглушек и обходов может обойтись значительно дороже. Куда спокойней установить новые детали, заменить клапан и шланги, после чего забыть о вентиляции на долгое время. К тому же всё, что касается системы питания, то есть бензина, обладает большой пожароопасностью, экономия тут недопустима. Разрушение «левого» адсорбера, наполненного концентрированными парами в горячем подкапотном пространстве, может уничтожить автомобиль.
Ответ на поставленный ранее вопрос, что такое адсорбер в автомобиле и для чего он нужен, можно дополнительно прояснить в приложении к конкретному автомобилю. Конструкции различаются значительно, возможно какие-то узлы в обзоре и не освещены. Но они имеют второстепенное значение, сами физические принципы, положенные в основу экологичности хранения запаса топлива в автомобиле, для всех машин примерно одинаковы.
Как поменять клапан?
Итак, приступаем к работе. Сначала необходимо обесточить автомобиль, то есть снять минусовую клемму с аккумулятора. Далее отсоединяем штекер от КПА.
Для этого, чтобы добраться к этой детали, немного освобождаем хомут входного патрубка. Сняв его с датчика массового расхода воздуха, отводим в сторону. Теперь, чтобы не снимать сам ДМРВ, слегка отгибаем крепление клапана для его беспрепятственного демонтирования. Отвод крепления составляет примерно 1 сантиметр.

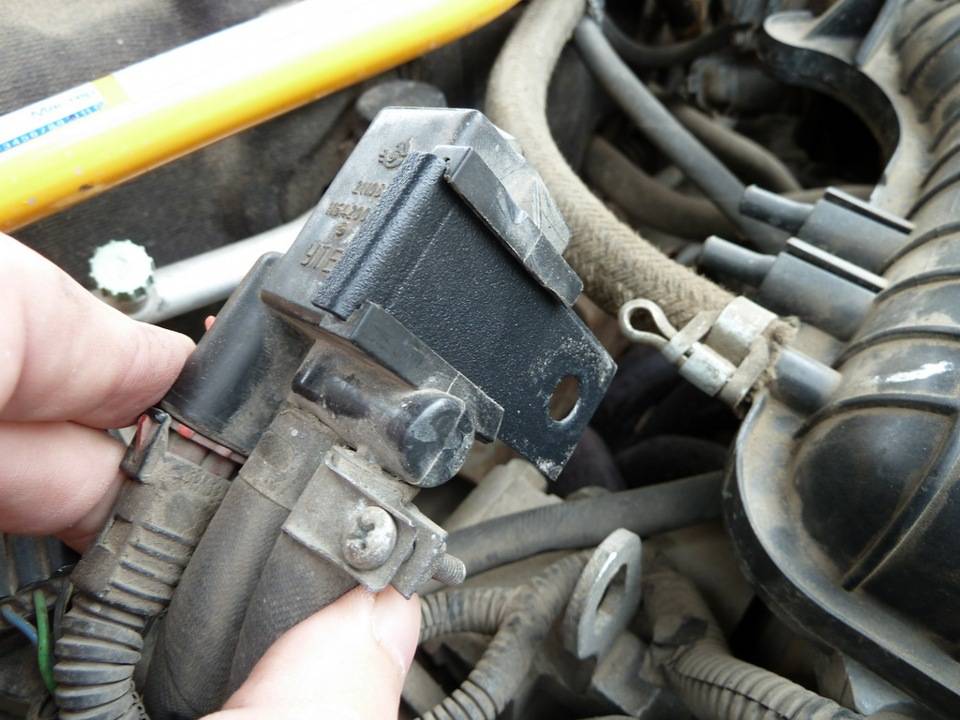

После этого нужно потянуть его вверх по пазам. Так данная деталь снимается очень просто. Но на этом клапан адсорбера еще не демонтирован. Далее нам необходимо будет отсоединить несколько подводящих штуцеров с каждой стороны. Один из них извлекается довольно просто, а со вторым могут возникнуть проблемы. Дело в том, что подводящий штуцер фиксируется специальной защелкой. Чтобы его снять, нужно утопить фиксатор и поддеть пластмассовые усики (при этом штуцер приподнимается немного вверх).
На данном этапе клапан адсорбера успешно демонтирован. Установка нового производится в обратной последовательности.
Как работает система – принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства
Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются
Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?
Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.
Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.
В чем недостаток такого отключения?
Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.
Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.
Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.
В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.
Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.
В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.
Поэтому правильным будет отключить адсорбер следующими способами:
- После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
- Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
- Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
- Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.
Как отключить адсорбер на ВАЗ 2110, 2112, 2114
Учитывая рекомендации выше делаем следящее:
- Отключите разъем питания от клапана.
- Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
- Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
- На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
- К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
- На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.
При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.
Адсорбер — в топку! Система улавливания паров топлива ВАЗ 2110
Исключаем клапан
Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.
Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.
Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.
Toyota Chaser
Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.
Принцип отключения схожий с предыдущими:
- Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
- Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
- Найдите адсорбер, отсоедините от него патрубки и заглушите.
- Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
- На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.
В чем подвох перепрошивки с Евро 4 на Евро 2
Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.
В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.
Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.
Назначение и принцип работы
Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).
Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.
Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.
Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:
- Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
- Сепаратора – здесь пары конденсируются и сливаются назад в бак.
- Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
- Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
- Других дополнительных устройств (зависит от модели авто).
Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.
Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.
Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.
Конструкция адсорбера
Адсорбер — это фильтр, в основе которого лежит активированный уголь. Эту деталь еще называют аккумулятором паров топлива. Именно уголь способен поглощать пары бензина, предотвращая их выделение в атмосферу. Адсорберы представляют собой пластиковую конструкцию, которая может иметь цилиндрическую или прямоугольную форму. Именно внутри этой конструкции скапливаются пары топлива, и находятся «в заключении» до момента, пока не будет запущен двигатель.
Это интересно! На Ланосы устанавливаются адсорберы, корпус которых имеет прямоугольную форму.
Располагаться этот элемент может под капотом или рядом с бензобаком, что зависит от модели автомобиля. Однако большинство составных деталей системы улавливания паров топлива, находятся в подкапотном пространстве.

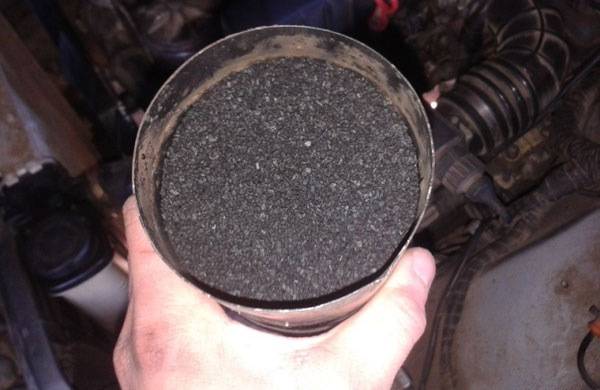

Внутри пластикового корпуса присутствует измельченный активированный уголь. При поступлении в эту емкость паров бензина, происходит скапливание и удерживание легких углеродов. Адсорберы в зависимости от состава бывают следующих типов:
- с зернистым неподвижным веществом;
- с зернистым подвижным составом;
- с мелкозернистым веществом, которое находится в состоянии кипения.
Самыми популярными являются устройства первого типа. Они не только обеспечивают высокую эффективность, но еще и предотвращают попадание паров бензина в атмосферу, чего не скажешь о втором и третьем типе.
https://youtube.com/watch?v=AkQvru66uJw%3F
При возникновении подозрений на неисправность адсорбера, его нужно проверить. Для начала рассмотрим главные признаки неисправности аккумулятора паров бензина на Ланосе.
Принцип работы системы по улавливанию паров бензина
Теперь рассмотрим, как работает система улавливания паров бензина, причем не только на Ланосе, но и на всех современных инжекторных автомобилях. Принцип ее работы заключается в выполнении следующих действий:
- При заглушенном двигателе в бензобаке происходит испарение бензина, и пары поступают в адсорбер.
- Они скапливаются там, и поглощаются активированным углем.
- Когда двигатель автомобиля запускается, и выходит на определенные обороты и температуру (в частности, когда прогревается датчик лямбда-зонд и каталитический нейтрализатор), происходит срабатывание электромагнитного клапана (он управляется ЭБУ).
- Через вентиляционный канал адсорбера происходит всасывание воздуха, который проходит через адсорбирующий элемент, тем самым совершается его продувка. Пары бензина направляются к впускному коллектору.
- Воздух вместе с парами бензина подается во впускной коллектор, и попадает в камеру сгорания. ЭБУ знает о подмешивании паров бензина, поэтому корректирует состав топливно-воздушной смеси, обедняя ее.
- По мере расходования топлива в баке, через воздушный канал адсорбера происходит выравнивание давление, то есть, всасывается воздух в бензобак.
Схема улавливания паров бензина на автомобилях марки ВАЗ
Выше представлена схема устройства системы паров улавливания паров бензина автомобилей марки ВАЗ. Она отличается тем, что в ее устройстве используется сепаратор. Это такая емкость, в которой пары бензина оседают на внутренних стенка, а затем конденсируются, и возвращаются обратно в бак.
Разобравшись с принципом работы системы по улавливанию топлива на Ланосе, перейдем к рассмотрению устройства самого адсорбера. Что собой представляет эта деталь, и какую конструкцию она имеет, рассмотрим детально.
Последствия демонтажа адсорбера
Определённая часть автомобилистов считает, что любые мероприятия, направленные на улучшение экологии автомобиля, отрицательно сказываются на эксплуатационных характеристиках силового агрегата. В частности, под такую критику попал и адсорбер, необходимость наличия которого, действительно, обусловлена требованиями экостандартов. Пессимисты утверждают, что это устройство не просто бесполезное, оно вредное, поскольку вместо экономии топлива даёт перерасход, вместо улучшения динамики – снижение приёмистости мотора и т. д.
В результате просто демонтируют устройство (или электромагнитный клапан). Насколько оправданы подобные действия, есть ли в них логика? С точки зрения влияния на работу двигателя – при исправном адсорбере оно практически нулевое, поскольку практически не влияет на работу топливной системы в части подачи бензина к мотору. Достигается ли при этом экономия? Теоретически – да, хотя и незначительно, поскольку часть бензина не испаряется, а возвращается в бензобак.
На практике проверить это достаточно трудно, особенно в количественных показателях. А если верить отзывам автовладельцев, то позитивные материалы встречаются намного реже отрицательных, хотя степень доверия к ним намного больше. В любом случае не следует ожидать от адсорбера какого-то чуда, особенно касательно экономии горючего. Честно говоря, и экологический вклад вряд ли можно назвать ощутимым, особенно по сравнению с функционированием каталитического нейтрализатора.
Что же касается заявлений о вреде устройства, они выглядят безосновательными. Вы можете убрать адсорбер и в 99% случаев не почувствуете никаких изменений в поведении двигателя. Впрочем, существует мнение, что поскольку бензиновые пары теперь конденсироваться не будут, то вы тем самым ликвидируете все искусственные препятствия на пути горючего к камере сгорания (клапана, датчики, сепаратор, фильтр).
Сама процедура отключения адсорбера состоит в добавлении на шланг, идущий от сепаратора, фильтра тонкой очистки (подходит от карбюраторных моделей ВАЗ). В этом случае бензиновые испарения благополучно будут улетать в атмосферу. При этом шланг, идущий от электромагнитного клапана, просто пережимают. Но поскольку работа адсорбера контролируется бортовым компьютером, такое изменение конструкции будет воспринято как поломка, с соответствующим загоранием Check Engine.
Чтобы убрать эту ошибку, потребуется перепрошивка ЭБУ. Из несомненных минусов такого шага можно назвать следующие: вы внесёте «посильный» вклад в ухудшение экологической обстановки. Минимальный, но всё же; в салоне может появиться запах бензина/солярки; такой же запах будет чувствоваться и рядом с машиной, но далеко не очевидно.
Есть и достоинства, которые также отмечены многими пользователями: когда адсорбер расположен в моторном отсеке, если его убрать, освобождается немало дефицитного пространства, ведь сама банка с активированным углём имеет солидные размеры; неустойчивая работа силового агрегата в режиме ХХ, как правило, пропадает; отпадает необходимость в замене вышедшего из строя клапана или других компонентов устройства. Идти на поводу доморощенных экспертов или придерживаться рекомендаций автопроизводителей – решать вам, но, если вы действительно принадлежите к той категории населения, которая неравнодушна к общемировым проблемам, включая экологические, топливный адсорбер будет полезным и даже необходимым элементом конструкции автомобиля.
Характеристики рабочего абсорбера
Рассмотрим некоторые характеристики, позволяющие судить о работоспособности абсорбера.
В неработающем состоянии давление внутри корпуса должно уравниваться с атмосферным.
Для предотвращения уноса абсорбента при прохождении хладагента, жидкость-абсорбент должна иметь стабильную консистенцию.
Для возможности контроля расхода хладагента, он должен иметь постоянную температуру.
Обе жидкости должны быть взаимно растворимы.
Обязательным условием является качественное смесеобразование между испарителем и хладагентом.
Обе используемые жидкости должны быть химически устойчивые и полностью безопасные.
Как проверить клапан адсорбера
Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:
Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы. Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках. Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра). Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»). Отключить от клапана входной и выходной воздушные шланги. С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)
При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся. В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда. Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка. При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя. Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.
Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.
Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.
Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
