Назначение ГРМ и конструктивные особенности
Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.
Клапаны
Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.
С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.
К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.
Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.
Распределительный вал и привод
Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.
В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.
Привод
Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.
К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.
Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.
Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.
Как осуществить замену самостоятельно?
Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.
Необходимые инструменты
Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:
- набор ключей и головок;
- удлинитель;
- отвертку;
- оправку для коленвала;
- оправку для распределительных валов.
Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.
Этапы работы
Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:
- Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.
Моторный отсек Лады Ларгус 16 клапанов
- Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
- Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
- Далее нужно снять правую опору подвески двигателя.
- Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.
Газораспределительный механизм Лада Ларгус 16 кл
- Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
- Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
- Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
- Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
- Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
- Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
- Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
- При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
- Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
- После замены регулируем натяжение ремешка ГРМ.
- Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
- Дальнейшую сборку осуществляем в обратном порядке.
Проверка натяжения
Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.
Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.
В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.
Загрузка …
Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ

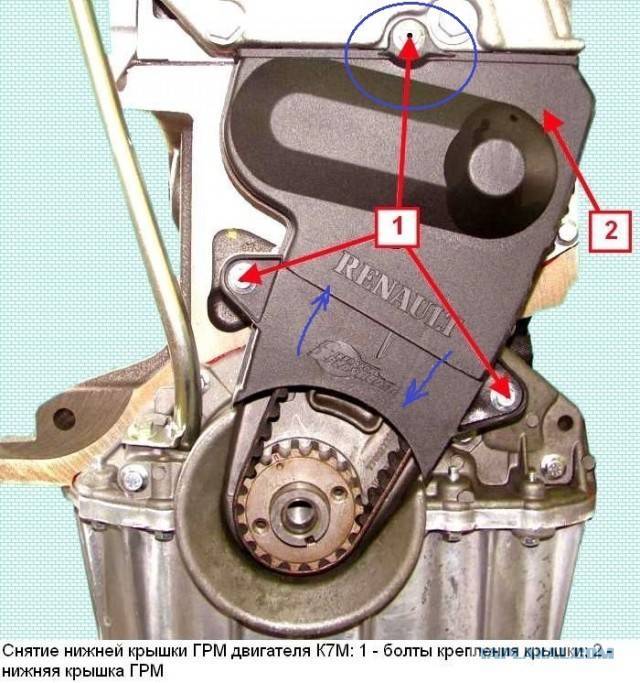

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Как проверить уровень и долить?
К проверке уровня смазки в трансмиссии Лада Ларгус рекомендуется прибегнуть перед заменой или доливкой. Сама контрольная процедура довольно проста и быстро осуществима. Здесь потребуется минимум навыков и такой перечень вспомогательных средств и инструментов:
- шприц, позволяющий долить жидкость;
- ветошь и емкость, способная вместить около трех литров;
- ключ квадратного сечения размером на «8»;
- смазка, по своему типу и происхождению аналогичная указанной в нашем материале.
Если отсутствует шприц, то его можно свободно приобрести в магазинах, специализирующихся на авто-товарах. Здесь не следует путать это приспособление с медицинскими принадлежностями, которые естественно в данной ситуации абсолютно неприменимы. Дополнением может послужить шланг, с помощью которого обеспечивается удобство доступа к заливной горловине. После подготовки указанных средств можно смело переходить к контролю уровня и доливке, если такая потребность возникнет по результатам «мониторинговой миссии».
Для контрольных действий будет оптимальным следующий алгоритм.
Снимаем моторную защиту. В среде автолюбителей эта протекционная деталь именуется центральным брызговиком.
Обнаруживаем пробку сливного отверстия коробки и откручиваем посредством обозначенного «квадратного» ключа.
Перед самим откручиванием под отверстие подставляем емкость.
Оцениваем уровень, который в соответствии с регламентными нормами должен располагаться немного ниже нижней кромки заливной горловины. Когда данный уровень оказывается меньше обозначенного предела выполняем доливку.
Для этого в горловину заливки вставляем наконечник (шланг) шприца и производим обычное действие по выдавливанию жидкости внутрь агрегата.
«Накачку» коробки маслом производим до момента начала возвратного тока масла через это отверстие. Здесь доливку завершаем, а периметр вокруг отверстия тщательно вытираем заготовленной ветошью. Остается закрутить пробку, что и делаем без доли стеснения.
Не забываем осмотреть состояние уплотнительного кольца на пробке. Если оно изношено, то меняем
Ценовой вопрос этого важного изделия мизерный (около 10-15 руб.).
Теперь можно приступать к эксплуатации авто, предварительно убедившись в том, что масло в КПП залито и нет никаких утечек.
Этапы замены ременной передачи ГРМ
Начиная производить ремонт, убедитесь в том, что автомобиль надежно зафиксирован, будет лучше, если он будет установлен на эстакаду. Первым делом открывается капот и производится обесточивание автомобиля. Для этого отсоединяется отрицательная аккумуляторная клемма.
Теперь производится демонтаж впускного патрубка и ремешка вспомогательных компонентов. Снимаем шкив вспомогательных механизмов. Демонтируется двигательная опора, расположенная справа.
Теперь можно снимать верхний и нижний кожуха ГРМ. После этого открывается вид на ременную передачу.
Теперь делаем следующее: закручиваем болт крепежа шкива коленвала, и начинаем прокручивать коленвал пока метки на шкиве распредвала и коленвала не будут находиться на расстоянии одного зубца от оси шкива. Теперь фиксируем коленвал, установив для этого специальную оправку, и проворачиваем его вправо до упора.
Снимаем воздухосборник, снимаем заглушки на отверстиях ГБЦ. Это проделывается для того, чтобы проверить совмещение меток, расположенных на распределительных валах. Также для этого придется снять воздухосборник.
Прокручиваем коленвал пока пазы на распредвалах не будут расположены горизонтально. Чтобы зафиксировать распределительные валы, рекомендуется применять специальную оправку.
Теперь ослабляем натяжитель. Прокручиваем натяжной ролик влево. После этого привод ГРМ ослабнет, и можно будет приступать к его снятию.
Снимаем ремень со всех валов и шкива помпы. Снимаем также и натяжной ролик, открутив болт его крепления
Устанавливая натяжитель, нужно обратить внимание на то, чтобы паз на движке совместился с выступом на ролике
Устанавливаем новый ремень, натянув его на валы и водяной насос
Обратите внимание на то, чтобы стрелки на ремне были направлены в сторону движения. Если установить ремень в другом направлении, то это станет причиной преждевременного износа зубьев. Регулируем натяжку ремня
Заводим двигатель и проверяем его работу. Если при этом будут слышны неестественные шумы, то установку придется повторить
Регулируем натяжку ремня. Заводим двигатель и проверяем его работу. Если при этом будут слышны неестественные шумы, то установку придется повторить.
Поэтапная инструкция по замене ременя ГРМ на Лада Ларгус (16 клапанов)
Необходимость замены
Функция ремня ГРМ заключается в осуществлении связи между валами: коленчатым и распределительными. Благодаря ему синхронизируется работа валов. Производители Лада Ларгус 16 клапанной рекомендуют менять ремень механизма газораспределения вместе с натяжным роликом через каждые 60 000 километров. Но возможны внеплановые замены из-за состояния ремешка.
Если не следить за его состоянием, ремень может оборваться, что для Лады Ларгус 16 клапанов будет иметь тяжелые последствия. При обрыве исчезает синхронизация валов и клапана встречаются с поршнями. В итоге, гнутся клапана, портятся поршни, велика вероятность повреждения поверхности цилиндров.
Загиб клапанов при обрыве
Это требует капитального ремонта двигателя или его замены.
По этой причине желательно осматривать комплектующие газораспределительного механизма через 10 тысяч километров. Ремень ГРМ нуждается в замене, если обнаружены следующие дефекты:
- трещины;
- износ поверхности, как внутренней, так и внешней;
- расслоение материала;
- износ и надрыв зубьев;
- обтрепанные боковины;
- следы масла на обоих поверхностях;
- слабое натяжение вследствие износа.
Как осуществить замену самостоятельно?
Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.
Необходимые инструменты
Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:
- набор ключей и головок;
- удлинитель;
- отвертку;
- оправку для коленвала;
- оправку для распределительных валов.
Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.
Этапы работы
Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:
- Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.
Моторный отсек Лады Ларгус 16 клапанов
- Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
- Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
- Далее нужно снять правую опору подвески двигателя.
- Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.
Газораспределительный механизм Лада Ларгус 16 кл
- Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
- Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
- Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
- Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
- Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
- Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
- Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
- При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
- Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
- После замены регулируем натяжение ремешка ГРМ.
- Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
- Дальнейшую сборку осуществляем в обратном порядке.
Как осознать, что пора поменять ремень ГРМ Ларгус 8 клапанов
Временами следует заглядывать под капот и инспектировать состояние и натяжение приводных ремней. Если Вы увидели на ремнях следы износа, потертости, расслоения либо трещинкы – это повод в наиблежайшее время обратиться в технический центр и поменять подозрительный ремень, даже если до плановой подмены еще много тыщ км. Подмена погнутых клапанов, разбитых поршней и седел клапанов буквально выйдет дороже.
Также следует поменять ремень ГРМ, если Вы нашли на нем следы масла либо остальных технических жидкостей. Они весьма стремительно разрушают структуру материала ремня и приводят к его выходу из строя.
Лада Ларгус замена ремня грм
Недавно вышедшая на просторы отечественного рынка модель Лада Ларгус успела обзавестись достаточно высоким спросом. Она отлично подходит в качестве семейного авто, поскольку наделена производителем отличной вместительностью. Также Лада Ларгус приметили коммерческие организации, поскольку ее сносная цена позволяет эксплуатировать в качестве разъездного автомобиля. Не обходят стороной практичную Ладу и вездесущие таксисты. Многих интересует такой вопрос, как замена ремня ГРМ, но обо всем по порядку.
Моторная линейка модели Ларгус
Данный универсал из Тольятти является «клоном» популярного «француза» «Dacia Logan MCV». Для Лада Ларгус производитель предусмотрел две версии силового агрегата, а именно:
- 87-сильную «четверку» (серия «11189») 8 клапанов, которая отлично знакома приверженцам моделей ВАЗ (по Гранте и Калине);
- французский агрегат «K4M» 16 клапанов, мощность которого достигает 102 л. с.
1,6-литровые двигатели оснащаются распределенным впрыском, который предусматривает соответствие требованиям нормативов «Евро-5».
Среди конструктивных особенностей моторов 8 клапанов присутствует риск загиба клапанов при обрыве ременной передачи ГРМ, и тогда требуется замена ремня ГРМ. Этот аспект заставляет владельцев Лада Ларгус не откладывать со своевременной проверкой состояния ремня и прибегать к замене спустя, как регламентированный срок (пробег), так и при появлении малейших признаков износа.
Сроки замены ремня по регламенту и опыту
Важно! Техническая документация, прилагаемая к Лада Ларгус, предписывает владельцу осуществлять замену ременной передачи спустя 120-тысячный пробег или по истечении 6-летнего периода эксплуатации. Замена ремня ГРМ касается всех типов устанавливаемых моторов
Некоторые отчаянные головы возлагают надежды на качественные аспекты материала ремня, однако лучшим действием будет придерживаться регламентных сроков. Заметим, что в этот момент свою лепту вносит опыт, полученный владельцами при «общении» с данными моторами. Он свидетельствует о настоятельной рекомендации сократить обозначенный регламентный интервал замены примерно наполовину. Такой подход способствует предотвращению риска внезапного выхода из строя ремня.
Итак, сделаем полезный вывод, что замена ремня ГРМ должна осуществляться спустя 60-тысячный побег.
Масляный фильтр на Ларгус
Снятие
Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).
- Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
- Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
- Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
- Снятие защитной крышки данного узла выполняем с применением ключа на «10».
- Также демонтируем шкив ременной передачи генератора.
- Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
- Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.
Важно! Когда на рабочей поверхности демонтированного ремня обнаруживаются следы неравномерного износа, то это свидетельствует о необходимости замены самого ролика вместе с его шпилькой
16-ти клапанные двигатели
За основу для этого универсала был взят автомобиль Dacia Logan MCV от фирмы Рено. Вначале два силовых агрегата рабочим объёмом 1600 см 3 К7М, К4М этой фирмы стояли на Ларгусах. В 2015 году К7М заменили на ВАЗ 11189 с восемью клапанами в головке блока цилиндров, а с 2021 года появился ВАЗ 21129. Этот движок уже имеет 16 клапанов в ГБЦ, его несколько позже стали устанавливать на Веста, Лада XRAY.
После освоения производства этого силового агрегата автомобильный завод отказался от использования моторов, производимых концерном Рено-Ниссан. Трансмиссия автомобиля осталась от Рено, но с существенными доработками под условия эксплуатации в регионах России, других стран СНГ.
К4М
Силовой агрегат этой модификации стоит только на семиместном универсале или на машинах с комплектацией «Люкс». Рабочий объём мотора 1600 см 3, в головке блока цилиндров установлено 16 клапанов. Его мощность равна 102 лошадок при степени сжатия 9,5. Средний расход топлива находится в пределах 7,9 литров на сотню км пробега. Специалисты и владельцы машины отмечают, что шум работающего мотора снижен, вибрация на всех режимах его работы исключена полностью.
Как недостаток отмечается недостаточно высокие динамические показатели двигателя, появление пропусков при работе на топливе сомнительного качества. Сложная конструкция мотора сказывается на условиях его сборки, а это несколько повышает себестоимость двигателя, в связи с этим повышается стоимость обслуживания этого агрегата по сравнению с моторами, у которых 8 клапанов в ГБЦ. Производители обещают ресурс для движка не менее 450 тыс. км пробега, а то и более, если правильно и своевременно его обслуживать.
ВАЗ-21129
Этот движок также имеет рабочий объём 1600 см 3, 16 клапанов в приводе ГРМ. Мощность его чуть-чуть увеличили, она стала равна 106 л. с. Конструктивно он не слишком сильно отличается от большинства серийных моторов ВАЗ. Чугунный блок цилиндров, их рядное расположение, зубчатый ремень в приводе механизма ГРМ. Гидрокомпенсаторы не устанавливают. Он стал более надёжен и менее критичен к составу используемого топлива.
Коробка перемены передач механическая, она осталась от француза, но со значительными доработками по её адаптации к условиям эксплуатации в регионах РФ. В КПП были изменены значения передаточных чисел для третьей, четвёртой, пятой передачи. Это позволило машине передвигаться на более низких оборотах двигателя, снизился акустический шум, уменьшилось потребление бензина. Средний расход топлива не вышел за пределы 7,9 литров на сотню пробега.
