Особенности устройства цепи ГРМ.
Если с ременной передачей знакомы практически все автолюбители, то использование цепи в качестве приводящей части ГРМ встречается заметно реже, а значит, сталкивался с ней далеко не каждый. В большинстве двигателей старых образцов применялись двухрядные цепи, которые было практически невозможно порвать. Она стоит на зубчатых шестеренках и приводила в действие газораспределительный механизм, синхронизируя работу с маховиком коленчатого вала. В наши дни применяются однорядные цепи, напоминающие цепь обычного велосипеда. Во время работы она получает постоянное масляное смазывание, не только облегчающее функционирование, но и снижающее её нагрев. Из-за необходимости установки дополнительной ванны со смазкой блок и ГБЦ требуется серьезно удлинять, что негативно сказывается на размерах мотора и весе.
Преимущества и недостатки использования цепи в газораспределительном механизме.
Основным преимуществом цепной передачи ГРМ является увеличенный ресурс, абсолютно не зависящий от факторов эксплуатации автомобиля. Цепи не страшны ни морозы, ни жара. Спокойно переносит дожди и снег. Никакого сколь-нибудь значимого влияния эти факторы не оказывают. Благодаря применению цепей можно значительно точнее настроить рабочие фазы газораспределения. Цепь вытягивается значительно медленнее, а на протяжении практически всего срока службы не произойдет нарушения выставленных настроек и как следствие потери мощности силового агрегата. Выделим и тот факт, что двигатели с цепной передачей способны выдерживать более серьезные перегрузки, нежели моторы, на котором стоит ремень.
ГРМ в процессе эксплуатации
Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.
Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.
Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.
Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.
Печать
Проверка ремня ГРМ на наличие повреждений
Учитывая важность технического состояния ремня ГРМ, некоторые производители рекомендуют проводить визуальную диагностику каждые 15 тыс. км
При этом достаточно простым способом оценивается и натяжение ремня. На автомобилях ВАЗ, например, передняя ветвь (самый длинный участок между шкивами) при закручивании большим и указательным пальцами перпендикулярно направлению движения ремня при нормальном натяжении поворачивается приблизительно на 90о.
Если при внешнем осмотре ремня выявляется, что он неровно надорван (тем более полностью разорван по неровной траектории) – это может свидетельствовать об избыточном натяжении.
Срез одного из зубьев, напротив, может свидетельствовать о недостаточном натяжении.
Трещины на внешней поверхности ремня могут быть следствием перегрева или переохлаждения, а также естественных процессов старения.
Дефекты торцевой поверхности свидетельствуют о перекосе ремня, вызванном либо смещением шкивов, либо смещением ролика натяжителя.
Отслоение сразу нескольких зубьев от основы ремня может быть вызвано заклиниванием шкива водяного насоса.
Наличие перечисленных дефектов свидетельствует о необходимости замены ремня и учёта при замене выявленных дефектов.
Особое внимание при осмотре следует уделить наличию следов замасливания. Дело в том, что ремень ГРМ не рассчитан на работу с материалами, которые могут оказать агрессивное воздействие на материал ремня (моторное масло относится к таковым)
Поэтому перед заменой необходимо устранить причины попадания масла (как правило, это уплотнения) на работающий ремень.
Задача усложняется: настройка 16-клапанного мотора
Смотреть галерею
Слишком громкие слова, конечно, но все-таки некоторые автомобилисты хватаются за голову, когда речь идет о 16-клапанных двигателях. Обосновывают такое поведение тем, что много валов и меток, которые очень сложно настроить. Судя по поведению таких личностей, они и в рощице из трех сосен способны заблудиться и долго искать дорогу к дому. Нет ничего невозможного, тем более если речь идет об автомобиле. Вы уже поняли, как звучит расшифровка ГРМ, рассмотрели его основные функции и элементы. В нем нет ничего сверхсложного.
Единственное, что потребуется для установки ремня ГРМ на 16-клапанном двигателе – это зафиксировать взаимное расположение распределительных валов. Для этой цели сначала нужно каждый установить по своим меткам, после чего, стараясь не сместить ни на миллиметр, между ними зафиксировать пластину. Она поможет избавиться от случайного проворачивания валов. С другой стороны, прокрутить распределительный вал очень трудно – большие усилия нужны, чтобы преодолеть сопротивление пружин. Поэтом такая мера носит лишь рекомендательный характер. Куда важнее провести фиксацию коленчатого вала. Вот и все, теперь осталось заменить оба ролика и установить новый ремень. После сборки узла автомобиль готов к эксплуатации.
Как устроен ГРМ
В современных двигателях газораспределительный механизм расположен в головке блока цилиндров двигателя. Он состоит из следующих основных элементов:
Распределительный вал. Это изделие сложной конструкции, изготовленное из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распределительный вал может быть установлен в головке блока цилиндров или в картере (в настоящее время такое расположение не используется). Это основная часть, отвечающая за последовательное открытие и закрытие клапанов.
Вал имеет опорные шейки и кулачки, которые толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, так как от этого зависит продолжительность и степень открытия клапана. Кроме того, кулачки выполнены разнонаправленными, чтобы обеспечить попеременную работу цилиндров.
Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод различается в зависимости от конструктивного решения. Шестерня коленчатого вала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается вдвое быстрее. В зависимости от типа привода в него входят:
- цепь или ремень;
- шестерни валов;
- натяжитель (натяжной ролик);
- успокоитель и башмак.
Впускные и выпускные клапаны. Они расположены на головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, называемая тарелкой. Впускные и выпускные клапаны различаются по конструкции. Впускной выполнен цельным. Он также имеет тарелку большего диаметра для лучшего заполнения цилиндра свежим зарядом. Выпускной обычно изготавливается из жаропрочной стали и имеет полый стержень для лучшего охлаждения, так как при эксплуатации он подвергается воздействию более высоких температур. Внутри полости находится наполнитель из натрия, который легко плавится и отводит часть тепла от тарелки к стержню.
На головках клапанов сделаны специальные фаски для обеспечения более плотной посадки в отверстиях в головке блока цилиндров. Это место называется седлом. Помимо самих клапанов, в механизме предусмотрены дополнительные элементы для обеспечения их правильной работы:
- Пружины. Возвращают клапаны в исходное положение после нажатия.
- Маслосъемные колпачки. Это специальные уплотнения, предотвращающие попадание масла в камеру сгорания по стержню клапана.
- Направляющая втулка. Устанавливается в корпусе головки блока цилиндров и обеспечивает точное перемещение клапана.
- Сухари. С их помощью к стержню клапана крепится пружина.
Толкатели. Через толкатели усилие передается от кулачка распределительного валам к стержню. Изготовлены из высокопрочной стали. Они бывают разных типов:
- механические — стаканы;
- роликовые;
- гидрокомпенсаторы.
Тепловой зазор между механическими толкателями и кулачками распределительного вала регулируется вручную. Гидравлические компенсаторы или гидравлические толкатели автоматически поддерживают необходимый тепловой зазор и не требуют регулировки.
- Коромысло или рычаги. Простое коромысло — это двуплечий рычаг, совершающий качательные движения. В разных компоновках коромысла могут работать по-разному.
- Системы изменения фаз газораспределения. Эти системы устанавливаются не на все двигатели. Более подробно об устройстве и принципе работы CVVT можно прочитать в отдельной статье на нашем сайте.
Полезно знать. ГРМ цепь или ремень? — DRIVE2
Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ».Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов.Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства.Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень.Как работает механизм ГРМГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке.Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени.Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов.На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft.Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов.От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа.Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт.Плюсы и минусы цепного механизма ГРМСамый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе.У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся.Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке.Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями.Плюсы и минусы механизма ГРМ с ремнёмЕсли говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише.На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать.Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого.Если говорить про минусы, то их гораздо больше, чем плюсов.Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км!Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя.От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами.Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый.
Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.

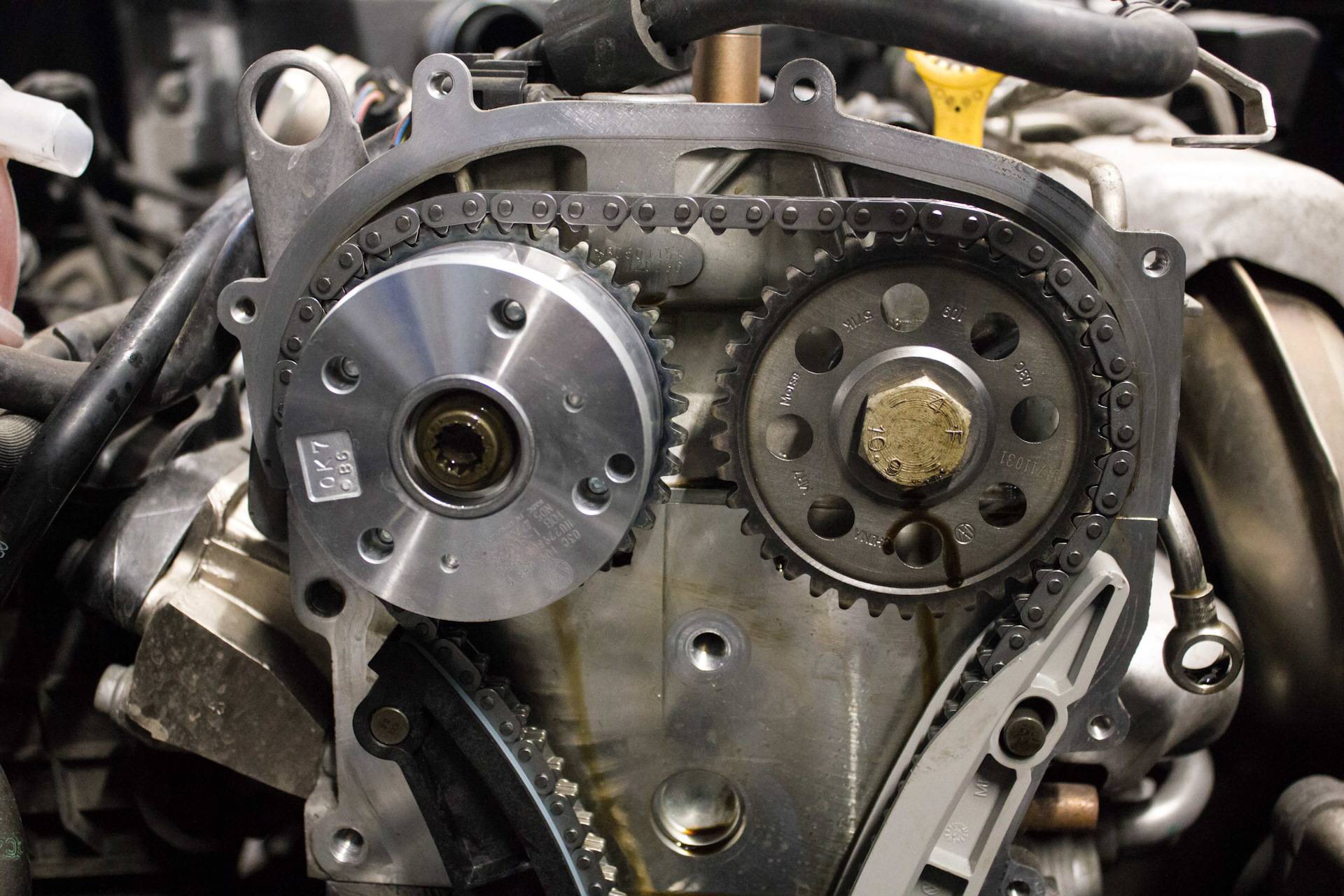

Цепной привод ГРМ
Ременной привод ГРМ
Так что же лучше, что же выбрать?
Как ни странно но сейчас на большинстве, малообъемных и средне объемных моторов выигрывает именно ремень! Плюсов у него действительно много, это и достаточно высокий ресурс, который может «плавать» в пределах 100 – 150 000 километров. Дешевое обслуживание и простая замена (относительно цепи ГРМ). Тихая работа и абсолютная независимость от качества и давления масла.
В свою очередь цепной механизм сейчас очень сильно деградировал, в погоне за компактностью и уменьшением веса, цепь сделали однорядной, что реально уменьшило и очень намного ее ресурс, она банально начала рваться. Вспомнить хотя бы некоторые элементы от Volkswagen, по неофициальным данным можно найти рекомендации по замене:
Двигатель 1,2 TSI – замена через 30000
Двигатель 1,4 TSI (122 л.с.) – 80000
Двигатель 1,8 – 2,0 TSI – 120000
Также цепь сильно зависима от гидравлических натяжителей, которые питаются маслом, и чем качественнее смазка, тем лучше и дольше их работа (кстати, менять масло с цепных механизмом желательно чаще, чем с ременным).
В защиту цепи, можно сказать — что на некоторых авто, все же конструкция осталась двухрядная (а иногда даже трехрядная), а вот у таких агрегатов ресурс намного увеличен. Даже на том же Хендай Солярис и Киа Рио, двухрядный элемент, что говорит о его долгом ресурсе, рекомендуется менять не ранее 150 – 200 000 километров (главное помнить о масле и натяжителях).
Собственно что лучше, сказать крайне сложно! В данном случае нужно смотреть определенную модель двигателя. Есть отличные варианты и у цепи и у ремня. А вот так вот объединить и сказать что одно лучше, чем другое НЕЛЬЗЯ! Всегда выбирайте головой.
Сейчас подробное видео, смотрим.
А сейчас голосование – как вы считаете что лучше, цепь или ремень
НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР.
Принцип работы системы ГРМ и его устройство
Газораспределительный механизм любого автомобиля выполняет один и тот же принцип вне зависимости от типа используемого привода. Давайте рассмотрим, как именно работает ГРМ.
Исходя из того, что большинство двигателей имеют четыре такта: впуск, сжатие, рабочий ход, выпуск; чтобы работала вся система ДВС необходимо синхронизировать работу распределительного и коленчатого вала силового агрегата.
В этом и заключается предназначение схемы ГРМ. Вне зависимости от положения коленчатого вала, распределитель имеет свое положение относительно поршня или шатуна. В момент пуска, клапаны имеющие свое предназначение открываются, что дает приток новой порции топливно-воздушной смеси. После чего впускные клапана закрываются, и происходит воспламенение топливно-воздушной смеси, после чего начинается рабочий ход поршня и выпуск отработанных газов. Принцип предельно прост – контролировать синхронизацию двух валов.
В случае повреждения, газораспределительный механизм способствует саморазрушению двигателя из-за рассинхронизации меток.
Ремень ГРМ
Это конструкция совершенно другая, не смотря на одинаково производимую работу, то есть при его помощи крутятся вал или валы газораспределительного механизма. Если представить его физически это прорезиненная лента (хотя в составе есть тканевая основа, и другие износостойкие материалы), у которой внутри есть зубья. Эти зубья входят в зацепление с шестернями которые закреплены на распределительном и коленчатом валах.
Плюсы ременного механизма:
Это конструкция сухая, то есть здесь нету масла (он практически не зависит от его качества), находится за пределами двигателя, вращается в воздухе, хотя и закрыт специальным корпусом. Большим плюсом можно назвать то что ремень эластичный, он эффективно гасит колебания кручения, которые во многоцилиндровых двигателях могут влиять на ресурс «пастелей» валов. Что еще хочется отметить, здесь практически нет влияния температуры на работу двигателя, то есть если масло холодное скажем зимой, это практически не влияет на шумность силового агрегата, а вот цепному механизму нужно разогреться, чтобы эффективно накачать масла в гидронатяжители.
Эластичность ремня это еще и тишина работы, ведь металл как его не подтягивай все равно шумнее, чем резиновые смеси. Он подтягивается механическими натяжителями, гидравлики здесь нет, это упрощает конструкцию, что сказывается на конечной цене. Однако, не смотря на эластичность точность установки фаз ГРМ практически не страдает.
Также большим плюсом является его легкая диагностика и ремонт. Вам не нужно разбирать двигатель, даже снимать крышку головки блока, находится за его пределами, вам нужно просто снять крышку, которая его защищает. Он реально дешев как в производстве, так и в замене. Сменить ремень, вместе с механическими натяжителями стоит в несколько раз дешевле, замены цепи. А если сравнить ресурсы современных агрегатов, то они практически сопоставимы.
Еще одним не оспоримым положительным моментом, является компактность элемента. Двигатели с ремнями легче, короче и меньше по объему. А это как раз и нужно для увеличения объема салона и уменьшения капотного пространства.
Отрицательные моменты тоже есть:
Так как ремень ГРМ вращается в воздухе, и закрыт только кожухом, на него могут попадать пыль, грязь, вода и даже масло. Все эти «загрязнения» крайне отрицательно влияют на его ресурс, особенно вода и масло.
Также многие думают что если автомобиль с ремнем стоит и не эксплуатируется, например пять лет, а пробег за это время всего лишить 10 000 километров к примеру, то на нем можно еще ездить 90 000 км скажем еще 10 лет. Это неверно! Ведь ремень меняется не только по километражу, но и по годам.
Еще один минус ремня, это склонность к проскальзыванию, когда превышается максимальная нагрузка, например при резком старте с места. Иногда ломает даже зубы которые входят в зацепление.
Некачественные запчасти, а именно натяжной или опорный ролики, также могут быть причиной выхода из строя ремня ГРМ. Это было бичом отечественных авто, когда некачественные ролики зачастую китайского производства, «клинило» и они за считанные километры изнашивали ремень, он банально рвался. Сейчас ситуация выравнивается, а поэтому на новых моделях, таких как «ВЕСТА» и «Х-РАЙ», ресурс заверенный производителем около 100 000 километров, что уже наряду со многими иномарками.
Хочется отметить, что многие производители раньше оставляли специальные проточки на поршнях, было это во времена ранних ВАЗ. Если ремень рвался, то клапана просто падали в эти ямки и загибов не происходило. Но сейчас опять же из-за мощности и степени сжатия, такие проточки убрали, и если ремень порвется, то практически на 100% клапана загнет.
Так что нужно следить за ременной передачей. Если производители заверяет вас что можно проездить около 130 – 150 000 километров, я бы заменил в 110 – 120 000 километров, потому как у нас в России сложные условия эксплуатации авто, холодные зимы много грязи и ям на дорогах, зачастую приходится крутить мотор, что опять же сказывается на износе ремня.
Что нужно знать о цепном приводе ГРМ
– в большинстве новых автомобилей срок службы цепи меньше срока службы двигателя;
– рекомендуется контролировать состояние цепи каждые 100 000 км;
– обращайте внимание на необычные шумы, особенно после запуска;
– используйте только рекомендованные типы масел;
– избегайте увеличения срока замены масла – чем чаще, тем лучше;
– нормальное давление масла гарантирует работу натяжителя цепи;
– если вы меняете цепь, то обязательно замените шестерни (звездочки) и направляющие – они тоже изнашиваются;
– при замене следует использовать оригинальные компоненты, либо качественные заменители. Неплохо себя зарекомендовали такие производители комплектующих, как Febi, Ruville, SWAG.
Типы ГРМ в зависимости от привода
Привод бывает ременной, цепной и зубчатый, или шестеренчатый, — в зависимости от того, что именно связывает коленвал и распредвал. В современных ДВС не бывает зубчатого ГРМ.
В ременном приводе ГРМ вращение от коленвала передает зубчатый ремень, который вынесен за картер ДВС. Он не требует дополнительной смазки и снижает уровень шума. Обслуживать такой привод относительно недорого и несложно.
Ресурс ремня сравнительно невелик — 60 000—70 000 км. Но, например, на Ауди А4 четвертого поколения, которые выпускались в 2007—2013 годах, производитель рекомендует менять ремень каждые 150 000 км пробега. На Ауди А6 с двигателем 2.0 TD CAGB ремень может пройти более 200 000 км — как хорошая массивная цепь.
Обрыв ремня у 16-клапанного ДВС может привести к загибу клапанов и серьезным повреждениям самого двигателя — восстановление обойдется дорого. У одновальных ДВС поршень цилиндра не достает до клапанов даже в самом верхнем положении — если ремень внезапно порвется, велика вероятность, что машина просто заглохнет и больше не запустится. Например, так у большинства 8-клапанных двигателей для Лад.
С ременным приводом можно купить автомобиль любого размера: какую угодно Гранту, Поло 2015 года выпуска и моложе, все поколения Логана, новый Ленд Ровер Дискавери с дизельным двигателем 3.0 и старые авто бизнес-класса. Ремни ГРМ на БМВ и Мерседесах по надежности не уступают массивной долговечной цепи, но встречаются только на старых машинах, которые не выпускают с середины 1990-х.
Цепной привод ГРМ. Механизм приводит в движение цепь, которую устанавливают в корпусе двигателя. Цепному приводу необходима смазка и дополнительные детали вроде башмака и успокоителя.
Обычно срок службы цепи — 150 000—200 000 км, поэтому менять ее нужно реже, чем ремень, но стоит она прилично дороже. У некоторых современных двигателей ресурс цепи почти как у ремня — около 100 000 км. Например, у Тигуана предпоследнего поколения с двигателем 1,4 л или у Октавии с 1,8 л. Необходимость соответствовать жестким экологическим требованиям вынуждает автопроизводителей уменьшать вес авто и узел ГРМ в том числе.
В отличие от ремня, который может внезапно оборваться, цепь со временем растягивается и может перескочить на один, два и более зубьев. Фазы распределения ГРМ сместятся, появятся проблемы в работе двигателя. Это не так страшно и дорого, как если бы загнуло клапаны, хотя бывают и тяжелые случаи.
Например, если на цепных двигателях концерна VAG 1,2 и 1,4 л проскочит цепь, придется ремонтировать головку блока цилиндров и менять клапаны. А если все пойдет совсем плохо и клапан повредит стенки цилиндра, придется менять двигатель целиком.
В основном цепной привод устанавливают в двигатели легковых автомобилей бизнес-класса и внедорожники. У концернов «Мерседес» и БМВ комплектация с цепью ГРМ есть практически у всего модельного ряда. «Тойота» ставит цепной привод на Хайлюкс и Ленд Крузер, «Ниссан» — на Икстрейл и Патфайндер.
Вместе с тем цепи все чаще встречаются у малолитражек и авто эконом-класса. ДВС с цепным приводом есть у Тойоты Ярис, Фольксвагена Поло седан до 2014 года, у Шкоды Октавии и Рапид, у Киа Рио и Форда Фокуса.
Цепь или ремень?
Большинство крупнейших производителей отдает предпочтение цепным передачам. Так концерны Опель и БМВ ставят их практически на все свои автомобили. Немецкий концерн Volkswagen и Форд Фокус применяет цепи на средне-ценовых и топовых моделях. Компания Пежо (Peugeot) так же оснащают свои современные двигатели такие как EP6 цепью. Однако, например, японские и южнокорейские компании часто устанавливают и ремни, независимо от класса авто, а у тех же баварцев многие автолюбители помнят прекрасный силовой агрегат «М40», использовавший именно ременную передачу газораспределительного механизма.
Для водителей мы бы тоже рекомендовали цепи. Они заметно надежнее, и имеют значительно более низкий риск обрыва со всеми вытекающими последствиями. Да, обслуживание цепных приводов ГРМ дороже, однако благодаря увеличенному функциональному ресурсу менять цепь приходится почти вдвое реже, нежели ремень, что примерно выравнивает все необходимые расходы.
Достоинства цепи:
- повышенная надежность
- рассчитана на весть срок службы автомобиля
- малая вероятность обрыва
Недостатки:
- высокий уровень шума
- при обрыве дорогостоящий ремонт
- затруднен доступ при ремонте
Устройство ГРМ
С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.
Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.
Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.
Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей . Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.
Подводим итоги
На чем же остановить свой выбор? Если сравнить все характеристики цепи и ремня, взвесить все «за» и «против», в итоге окажется, что эти два механизма противопоставляют стабильность и качество ресурса ремня и доступную цену на его замену, и более очень стойкой к неблагоприятным воздействиям цепи, замена которой достаточно дорогая, а работа во многом зависит от смазки и режимов работы мотора.
Производители автомобилей находятся в постоянном поиске правильного решения. Два набора характеристик конкурируют между собой, поэтому перевеса на одну из сторон не наблюдается. Мнения обычно расходятся. Двигатели Фольксваген в самом доступном ценовом сегменте чаще всего используют ремень, а не неудачную цепь. Даже на самых мощных моторах немецкого автопроизводителя тоже стоят ремни.
Среднеразмерные же двигатели ЕA888 до сих пор используется цепной механизм, который там работает достаточно успешно. Иногда мастера Фольксвагена даже совмещали два механизма. В таком случае цепь применяли для синхронизации вращения двух распределительных валов, а один из них приводился при помощи ремня.
Опель вместе с Дженерал Моторс сейчас используют цепной привод ГРМ для всех двигателей, включая самые маленькие. Даже несмотря на всего лишь относительную надежность цепного привода среднеразмерного семейства двигателей. Однако с ремнями у производителя не было никаких проблем.
Компания БМВ применяет на своих знаменитых моторах только цепи, но успех этого мероприятия весьма беспорядочный. Иногда БМВ прибегает к откровенно неудачному облегчению конструкций, а иногда хорошая цепь может служить еще дольше, чем сам мотор. С ремнем ГРМ немецкий флагман выпустил отличный двигатель M40, надежность которого никогда не вызывала вопросов.
Подводя итоги, можно сказать, что нельзя точно предсказать, какой именно тип ГРМ окажется более надежным
Чтобы сравнивать, нужно обращаться к конкретным примерам, кроме того, важно учесть вероятность ошибок конструкторов и условия эксплуатации мотора. Ремень действительно может быть надежным, поэтому бояться его использования не стоит
Цепи хоть и надежны, но в случае сбоя цена за замену вас неприятно удивит.
В качестве дополнения предлагаем посмотреть подробное видео о замене ремня ГРМ на автомобиле ВАЗ 2112:
