Центральный замок ВАЗ 2110 и 2109 – установим своими руками

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

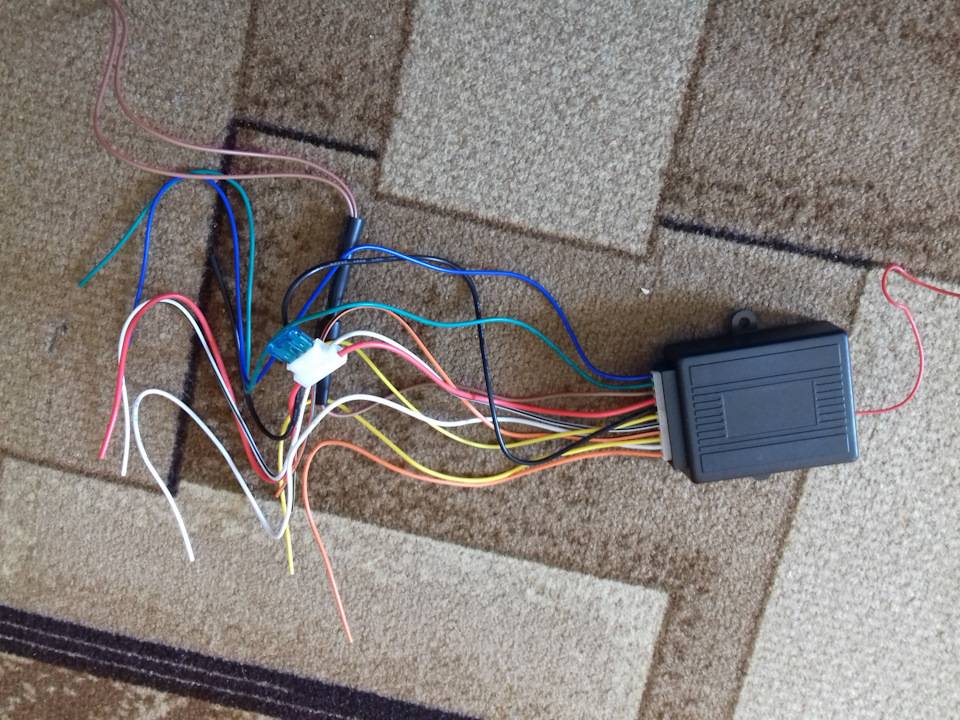

Распиновка на фото

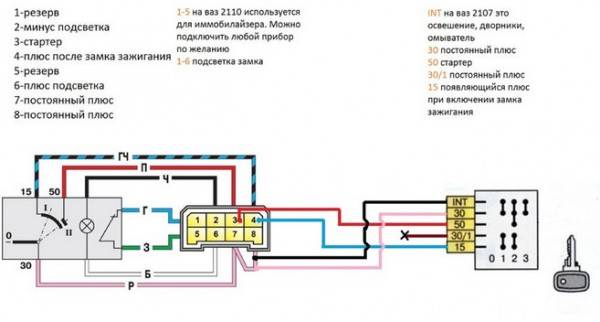

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
2. Питание на массу при открывании дверей со стороны водителя.
3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
8. Не активен.

Проводка

Штатная противоугонная система «Девятки»

Практически все «девятки» в свое время штатно оснащались центральными замками.

Схема подключения ЦЗ состоит из:

1. Управляющего модуля либо реле. Это устройство предназначено для передачи импульсов на моторедукторы, расположенные в дверях. Управляющий модуль представляет собой схему, которая установлена в пластмассовый корпус. На нем имеются специальные крепления, с помощью которых девайс фиксируется в посадочном месте.
2. Система ЦЗ подразумевает использование входных контроллеров. Они могут быть выполнены в виде концевиков, которые монтируются в дверях, либо в виде специальных микропереключателей, установленных непосредственно в замках. Концевики используются для фиксации положения двери в данный момент и передает импульс на управляющий модуль. Что касается микропереключателей, то они предназначены для фиксации положения основных компонентов самого замка.
3. Также система ЦЗ оснащается актуаторами, предназначенными для обеспечения открытия и закрытия замков. Такие устройства включают в свою конструкцию тяги, подключенные к тягам задних дверей.
4. Пульт управления, связанный с центральным блоком, использующийся для передачи сигналов.

Своими руками — не особо сложная процедура, но сегодня такие противоугонные устройства уже не актуальны.

Иммобилайзер и место его расположения

Далеко не все «Девятки» штатно оснащались иммобилайзерами. Установка иммо предусматривалась на модификации авто с высокой центральной консолью. Предназначение иммобилайзера заключается в блокировке рулевого механизма после отключения ключа зажигания. Также это устройство позволяет заблокировать работу двигателя в случае взлома автомобиля. В автомобилях ВАЗ 2109 с высокой консолью монтаж блока иммо производится за приборкой, в частности, между рулевой колонкой и подрулевым пространством, где в карбюраторных версиях установлен подсос.

Почему не работает центральный замок?

По каким причинам ЦЗ может не работать:

1. Села батарейка в пульте управления. Соответственно, система не будет реагировать на включение и отключение замков с брелока.
2. Сломался брелок. Если пульт выходит из строя, скорей всего, придется ремонтировать его плату.
3. Выход из строя блока управления. Если в работе управляющего модуля проявляются неполадки, это может привести к некорректной работе системы или ее полному отказу. Причины могут быть разными, начиная от износа и заканчивая повреждениями, вызванные работой модуля в условиях вибраций. Также причина может заключаться в попадании влаги на плату. В любом случае, сама плата подлежит ремонту.
4. Выход из строя входных датчиков. Как показывает практика, концевики и микропереключатели со временем изнашиваются, поэтому это вполне нормально, что они выходят из строя. Вышедшие из строя элементы подлежат замене.
5. Выход из строя актуатора или соленоида. Если это устройство ломается, автовладелец столкнется с проблемой, когда не работает одна из дверей машины. Вышедший из строя соленоид без проблем меняется на новый.
6. Плохой контакт датчиков или блока управления с бортовой сетью. При нарушении контактов полноценная эксплуатация ЦЗ будет невозможной. Если есть возможность, контакты можно зачистить, если нет — то заменить.
7. Повреждение электроцепи. Бывает такое, что в результате длительной эксплуатации, а также температурных перепадов происходит повреждение изоляционного слоя проводов. В таком случае поврежденные участки электроцепи подлежат замене (автор видео — канал TAZavod 42).

Как отключить иммо?

Как на инжекторе? Вариантов несколько. Более сложный способ заключается в перепрограммировании и изменении прошивки блока иммо с помощью компьютера. Описывать этот метод мы не будем, поскольку он достаточно сложный и справиться с ним сможет не каждый. Такую процедуру лучше доверить профессионалам.

Но есть и более простой метод отключения:

1. Сначала вам необходимо найти управляющий модуль, расположенный за центральной консолью.
2. Затем нащупайте рукой и отключите штекер, подключенный к модулю.
3. Когда разъем буде ту вас в руках, вы сможете увидеть, что на нем имеется множество контактов. Если быть более точным, то их — двадцать.
4. Затем вам нужно будет отсчитать из штекера контакты под номерами 9 и 18, подводящие к ним провода следует обрезать. После этого они соединяются друг с другом и изолируются.
5. Когда иммо будет удален, вам нужно восстановить диагностическую линию. Чтобы сделать это, установите перемычку, которая восстанавливает связь блока управления с диагностическим разъемом. При обрезке проводки и дальнейшем ее соединении вы восстанавливаете диагностическую линию.
6. После выполненных манипуляций разъем монтируется на место.

Метод привода активатором в работу центрального замка

Выявление причин не срабатывания центрального замка надо начинать с активатора. Конструкция активатора:

• к нему подходят пять проводов электропитания;
• сверху находится пыльник, это можно увидеть, когда снимется верхняя крышка;
• электромотор подключен к питанию двумя проводами;
• к концевым фишкам подходят три провода;
• на валу моторчика насажена шестерня;
• имеется хвостовик штока.

• Проверку работы активатора необходимо проводить с фиксацией на месте с подключенной тягой.
• Так как не закрепленный активатор показывает неправильную работу, шток постоянно будет самопроизвольно уходить в противоположное направление.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

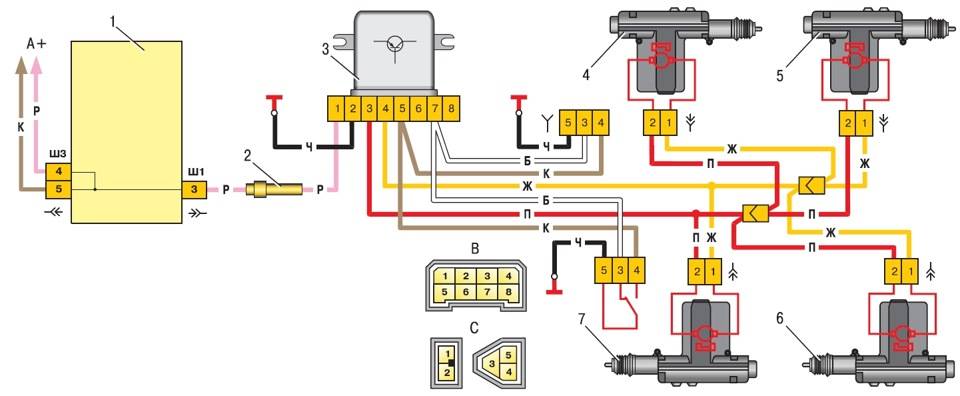

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

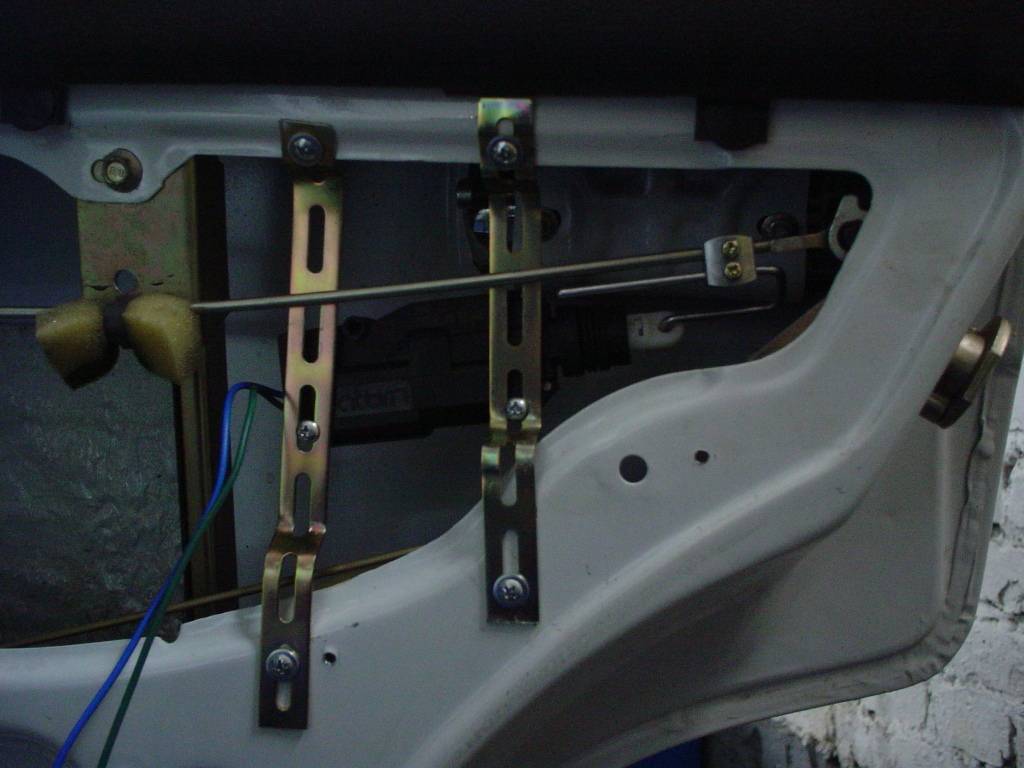

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Регулируем замок двери на ВАЗ 2109

Если двери вашего четырехколесного зверя плохо закрываются, или туго открываются, то настало время заняться ими вплотную. Изменить эту ситуацию можно путем регулировки фиксатора двери.

Именно благодаря прокладке из шкурки контролируется расстояние между фиксатором и стойкой. Таким образом, фиксатор не задевает крышку наружного замка.

В принципе регулировка замка двери ВАЗ 2109 вполне проста. Если дверь болтается и отходит, фиксатор необходимо затянуть, если ходит туго, то наоборот ослабить. Та же логика применима, если дверь неплотно прилегает. Главное, точно определить, на сколько сантиметров и в какую сторону она смещена.

Для более точной корректировки перед регулировкой рекомендуется отметить то место, где расположен фиксатор.

Регулировка замка двери

Необходимо помнить, что в любом случае зазоры между кузовом и дверью должны быть одинаковыми.

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Извините, в настоящее время нет доступных опросов.

Видео «Что делать, если двери машины не закрываются?»

Подробнее о том, как решить проблему не закрывающихся дверей «десятки», вы сможете узнать из этого видео (автор — канал TURBO POWER RS).

Источники

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Почти подключил сигнализацию,возникла проблема подключения центрального замка.На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?

устанавливал сигналку – искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление – отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?

По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Инструкция по установке

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора

Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
Крепить активатор нужно на наиболее ровной поверхности

Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать
Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ
Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Конструкция центрального замка и схема

На одной плоскости с разъёмом магнитолы прикреплены две коробочки — требуемая нам, а также иммобилайзер если он есть. Туда неизбежно попадает большое количество влаги и грязи.
Но суть подключения останется та же. Если все работает нормально, можно устанавливать обшивку дверей на место и пользоваться автомобилем.
Чтобы зафиксировать его положение и определить текущее положение двери работает ещё один микропереключатель. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов.
Внимательно отнеситесь к соединениям и изоляции проводов. Во-первых, основной блок сигнализации должен иметь разъем обычно 6-ти контактный с силовыми выходами для подключения замков дверей. Здесь не нужна самонадеянность — добавить актуатор будет сложно, так как к нему должна идти штатная проводка.
В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам имеет белую с черным расцветку и в его разрыв впаять диод 1N так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов. Внимательно отнеситесь к соединениям и изоляции проводов.

Принцип работы центрального замка

Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем: активатор на отдельно взятых дверях перестает функционировать; постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя. Все элементы центрального замка зафиксированы, остается правильно проложить провода. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся. Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Длина около метров.

Приобретать по желанию, штук 10 будет вполне достаточно. В водительской двери устанавливают электропривод с четырьмя выводами. Рекомендуем прочитать, как рассчитать номинал предохранителя.

Защитная трубка проводки дверей Самый оптимальный вариант — использовать проходную резиновую трубку. Все провода, добавляемые в конструкцию авто, должны быть защищены используйте термостойкие трубки либо изоленту.
Установка сигнализации на ваз своими руками

Монтаж механизмов замка

Существует несколько вариантов управления центральным замком: отдельная кнопка внутри автомобиля, брелок сигнализации, и брелоки с выкидными ключами, которые входят в комплект практически любого центрального замка. Так как мы рассматриваем вариант авто, на котором не установлена сигнализация, то остается два способа управления: брелок и кнопка.

Из соображений удобства рекомендуется использовать оба варианта, так как не очень комфортно пользоваться брелоком при включенном двигателе или на ходу. Именно поэтому центральный замок на ваз 2109, а также способы им управлять, мы рассмотрим в двух вариантах.

Но перед тем, как приступить к установке, необходимо приобрести центральный замок.

В комплект центрального замка входят:

1. Четыре электрических двигателя. У одного из них 4 вывода питания.
2. На нем же находится концевой выключатель. Вот именно этот двигатель впоследствии мы будем устанавливать на водительскую дверь. На оставшихся трех по два вывода -/ .

Так же в стандартном комплекте центрального замка вы найдете провода, планки, предохранители и т.д. Теперь мы готовы установить замки ВАЗ 2109.

Активатор — это основная часть центрального замка, устанавливаемая в дверях автомобиля

С ним нужно быть максимально аккуратным, и что особенно важно — внимательными. Всё дело в усилие активатора, которое тот прилагает к замку

Во избежание конфликтов обоих механизмов и их слаженной работы рекомендуется установить замки нового образца. В этом случае любой активатор будет прилагать усилие, которое прекрасно подходит под конструкцию замков с удлиненной тягой. Но здесь может возникнуть другая проблема: разница в отверстиях тяговых рычагов замков — у них разный размер. Из-за этого придется воспользоваться движущейся втулкой, которая сделает отверстие оптимального размера.

Читать далее: Универсальная инструкция установки парктроника своими руками

Для нормальной работы устройства все соединения проводов нужно делать таким образом, чтобы у них оставался запас хода. Острые кромки возле кабелей также необходимо сточить или обезопасить их другим образом. В местах, где провода крепятся друг к другу, нужно позаботиться о том, чтобы они не перетирались.

Видео – Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

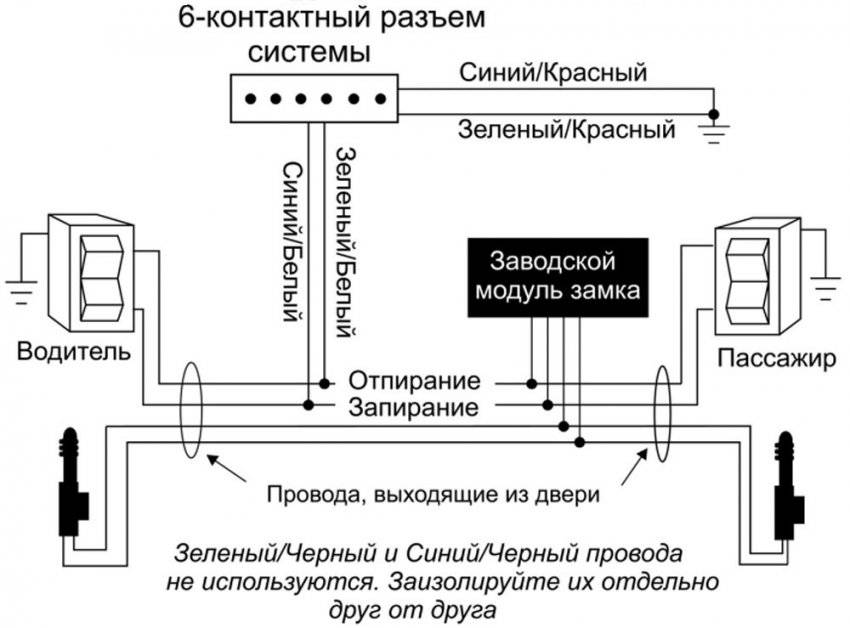

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
2. Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
3. Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
4. Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!
