Коробка передач DSG – что это такое?
DSG (Direct Shift Gearbox – коробка передач с синхронизированным переключением) является эволюционным продолжением роботизированных КПП. Еще её называют преселективной трансмиссией – это второе поколение “роботов”.
Такие коробки на сегодняшний день являются наиболее совершенными. Они оснащаются сразу двумя дисками сцеплениями – один переключает чётные передачи, а второй – нечётные. По сути, это две коробки передач в одном корпусе.
Изюминка коробки DSG заключается в том, что в ней постоянно включены две передачи: во время движения сомкнут лишь один из 2-х дисков сцепления, а второй находится в постоянной готовности, и включает свою передачу сразу же, как только размыкается первый диск. Благодаря такой схеме, переключения происходят практически мгновенно, а плавность работы сравнима с вариатором.
Но даже у такой, казалось бы, идеальной КПП как DSG есть свои недостатки. Конструкция преселективных трансмиссий чрезвычайно сложна. Всё это приводит к тому, что ее обслуживание никак нельзя назвать дешевым.
Кроме того, ремонтировать коробки DSG часто не берутся даже крупные СТО. Да и их ремонт, в большинстве случаев, просто невозможен. Поэтому при поломке зачастую приходится менять всю преселективную трансмиссию в сборе, и лишь иногда можно ограничиться заменой электронного блока управления.
Также в список недостатков коробок передач DSG можно занести и перегрев сцеплений после долгой езды, в результате чего со временем при переключениях появляются толчки.
Учитывая все вышеперечисленное, мы считаем, что преселективные трансмиссии, несмотря на всю их технологичность, еще достаточно “сырые”, слишком дорогие и неремонтопригодные.
Коробка робот с двумя сцеплениями: в чем отличие от преселектива с одним сцеплением?
Робот с двойным сцеплением сконструирован на базе механической коробки передач, в которую помимо механической части включены:
- Блок управления КПП – микропроцессорный блок управления, который передает импульсы на актуаторы в зависимости от данных полученных внешними датчиками;
- Датчики контроля – внешние индикаторы, которые собирают для ЭБУ данные о состоянии автомобиля. Для роботов обязательно устанавливаются датчики момента и оборотов двигателя, положения коленвала и распредвала двигателя, датчик передач и индикатор температуры КПП;
- Сервоприводы (актуаторы) – исполнительные механизмы, которые предназначены для переключения передач и выжима системы сцеплений;
- Система сцеплений – два отдельных комплекта сцеплений, которые установлены на двух параллельно расположенных ведущих валах.
Важно знать! Отличительным моментом в конструкции РКПП с двойным сцеплением является добавление второго ведущего вала с автономным сцеплением. Именно благодаря появлению второго вала в конструкции КПП получилось минимизировать время на переключения передачи, а также предупредить потерю мощностного потенциала и разрыв тяги
Грубо говоря, робот с двойным сцеплением представляет механическую коробку передач, в которой в автономном режиме способны функционировать сразу два ведущих вала. К примеру, при включении первой передачи на одном валу, вторая передача на параллельном валу уже готова ко включению, так как второе сцепление уже подготовило синхронизатор и шестерню. Для непосредственного переключения скорости остается только получить импульс от ЭБУ. Сразу после переключения второй передачи подготавливается третья или первая, в зависимости от датчиков, собирающих информацию о двигателе.
Обратите внимание! РКПП также способны имитировать работу гидромеханической коробки передач с системой Типтроник. В этом режиме повышение или понижение передач осуществляется с помощью селектора КПП или подрулевых лепестков самим водителем
В спортивных автомобилях преселективные роботы также имеют модуль блокировки передачи, что не позволяет системе самостоятельно повысить передачу при резком увеличении крутящего момента.
Роботизированная КПП
Впервые «робот» был создан в 1939 г. Затем последовала длительная пауза. Технология не развивалась из-за недостаточного финансирования. Первыми они были установлены на машины Porsche. Серийное производство началось в начале ХХI столетия. С этого момента технологию стали усовершенствовать и развивать.
Устройство и принцип работы
Роботизированная КПП — следующее поколение механических аналогов. Переключение скоростей, выжим сцепления осуществляется с помощью двух сервоприводов и электронного блока. «Робот» сочетает в себе преимущества «механики» и комфорт автоматической коробки.
Особенность робота заключается в том, что его конструкция предусматривает наличие двух сцеплений. На одном завязаны четные передачи, на другом — нечетные. В процессе езды за передачу крутящего момента отвечает одно сцепление. При этом второе находится в режиме готовности, что обеспечивает плавный переход.
Устройство роботизированной коробки передач
Плюсы и минусы робота
Преимущества «роботов»:
- высокая динамика;
- плавность хода и переключения ступеней;
- экономия топлива;
- высокая продуктивность;
- возможность переключения рабочего режима трансмиссии;
Недостатки:
- низкая надежность конструкции;
- неустойчивость к сложным дорожным условиям;
- дорогой ремонт и обслуживание.
Чем отличается вариатор от автомата?
Здесь существует несколько ответов, поскольку отличий достаточно много.
- Во-первых, вариатор более спокойно начинает движение автомобиля. Он напоминает собой мощный электродвигатель. Кроме того, набирает скорость вариатор тоже тихо, без провалов, лишь с небольшим нарастающим шумом.
- Во-вторых, авто с вариатором разгоняется куда быстрее, чем с автоматом. Это получается за счет того, что вариатор не затрачивает время на переключение передач, тем самым он быстрее набирает обороты.
- В-третьих, вариатор намного спокойнее воспринимает перемены в движении авто. Так, для примера, авто с вариатором не заглохнет в пробке или светофоре, а также не сделает откат назад при подъеме. Начало движения, независимо от умений самого водителя, всегда будет плавным.
- В-четвертых, у вариатора отсутствует многим нужное рычание мотора, он всегда гудит ровно и тихо. Это не устраивает любителей погонять с громким звуком. А также многим непривычно, что автомобиль быстро и четко разгоняется при тихом двигателе. Для некоторых это является недостатком, для других — преимуществом. Однако для тех, кто хочет слышать переключение передач и мощный звук двигателя, предлагается установка «типтроника», эмулирующего эти звуки.
- В-пятых, дополнительно вариатор оснащен такой функцией, которая позволяет при нажатии газа до упора практически мгновенно изменять передаточное число, в результате чего автомобиль резко ускоряется.
Как отличить вариатор от автомата визуально? Под крышкой капота располагается название и номер трансмиссии, именно по этому номеру и можно отличить вариатор или автомат. Стоит отметить, что нужно проехать на авто с вариатором, сразу же станет понятно, как определить вариатор или автомат. Звук, быстрый разгон, мягкое движение — все это говорит, что у Вас стоит вариатор.
Многие задают вопрос: что лучше вариатор или автомат? Для полноценного ответа следует рассмотреть плюсы и минусы автомата и вариатора.
В чем отличие вариатора от робота и автомата?
Прежде чем окончательно разобраться, что лучше, автомат или вариатор, требуется понять не только то, чем хорош каждый вариант, но и чем их работа принципиально отличается друг от друга. Отличить машины визуально не получится, рычаги внутри очень похожи и располагаются одинаково. В некоторых модель рычаг вообще находится у руля, но он может принадлежать любой коробке, кроме механической. Заметить разницу водитель сможет, когда машина будет находиться в движении: это под силу даже новичку.
Если на авто стоит вариатор, переключение будет происходить плавно, такой агрегат быстрее реагирует на изменение передаточного щелчка, работает немного тише автомата. Понимание, что передача переключилась, приходит по изменению скорости и шумности работы мотора. Если вы поедете на автомате, то при переключении будут заметны некоторые рывки. Однако современные коробки с парным сцеплением лишены такого недостатка, но вы будете слышать определенные механические звуки, которых не слышно при работе вариатора.

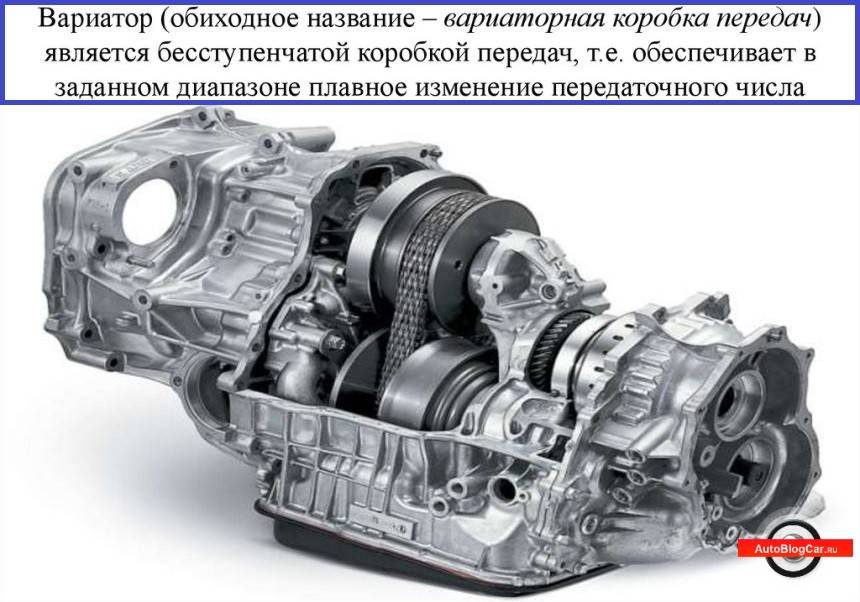

Вариатор
Такие коробки передач начали устанавливаться на автомобиле в середине 20 века, но сразу массовость они не набрали. Но о них вспомнили, когда потребовались коробки, которые имеют меньший расход КПД, чем обычный автомат, и при этом не требуют от водителя усилий при переключении передач.
Вариатор принято называть бесступенчатым. Как можно понять, в отличие от автомата, такая трансмиссия не имеет привычных скоростей. Конструкция коробки подразумевает наличие ведущего и ведомого шкива, которые располагаются параллельно друг другу. Они соединены друг с другом металлическим ремнем в форме трапеции. Конусы вариатора имеют сдвижные половины. В момент, когда ведущий шкив раздвинут, вращение ремня идет по малому диаметру, можно считать это аналогом высокой передачи на автомате. Когда же шкив сдвинут, ремень вращается по большому диаметру, тем самым получается максимальное передаточное число, то есть первая передача.
В зависимости от плавного передвижения шкива, меняется передаточное число. Это и приводит к повышению/понижению скорости, хотя как таковых скоростей, как в автомате, в вариаторе нет. Поскольку передача момента от двигателя к трансмиссии и колесам жесткая, удается свести к максимуму передачу КПД.
Из-за чего ломается вариатор
Как и в случае с автоматом, к выходу из строя вариатора ведет его неправильное обслуживание. Такие коробки передач еще более требовательные к маслу, чем автоматы. Замена масла в вариаторе также проводится каждые 50-70 тысяч километров, и здесь это делать обязательно. Если не заменить вовремя масло в вариаторе, тогда:
- Масляный насос засорится, из-за чего не сможет создавать достаточное давление;
- Ремень начнет пробуксовывать, поскольку валы не смогут его достаточно сжимать и разжимать;
- Это приведет к повышенному износу ремня и его разрыву, что станет причиной повреждения других компонентов вариатора.
Также стоит отметить, что в вариаторе гораздо больше электронных компонентов, нежели в обычном автомате. Соответственно, больше вероятность их выхода из строя.
Какой ресурс у вариатора
В отличие от обычного автомата, вариатор менее продолжителен по сроку службы. Даже если следить за ним и своевременно менять масло, он сможет проходить около 120-150 тысяч километров пробега, после чего порвется ремень, и это приведет к серьезным повреждениям других компонентов коробки. Чтобы этого не произошло, рекомендуется на 120-150 тысячах километров пробега выполнить замену ремня вариатора.
Как можно понять, водитель автомобиля с вариатором должен знать, что нужно проводить своевременные диагностические и ремонтные работы с коробкой, иначе это приведет к необходимости ее капитального ремонта или замене. Чаще всего водители об этом не задумываются, не отличая вариатор от автомата, и это приводит к серьезным проблемам.
Плюсы и минусы вариатора
К плюсам вариаторов можно отнести:
- Повышенный КПД. У вариаторов КПД примерно на 5-10% выше, чем у автоматов. Это сказывается и на расходе топлива, который на автомобилях с вариаторами меньше;
- Плавность хода. Отсутствие передач ведет к плавной работе коробки передач;
- Быстрый разгон. Из-за отсутствия необходимости переключения передач разгон на автомобиле с вариатором более плавный;
- Легкое управление. Как и в случае с автоматом, в вариаторе водителю достаточно выбрать нужный режим работы, чтобы автомобиль поехал.
Минусов у вариаторов также достаточно:
Сложность обслуживания и ремонта. Как отмечалось выше, в вариаторе не достаточно просто менять масло своевременно, в отличие от автомата
Здесь важно также определить момент, когда потребуется замена шкива. При этом стоимость ремонта вариатора значительно выше, поскольку за такую работу берутся мастера не во всех сервисах;
Большое количество электроники
Это чревато большим количеством потенциальных проблем с электроникой, что может вылиться в необходимость дорогостоящей диагностики и ремонта;
Дорогое масло. При обслуживании вариатора заливается особое масло, которое определено производителем коробки передач. Это масло значительно дороже, чем то, которое используется на автоматах.
Как можно понять из сравнения, автомат и вариатор имеют свои плюсы и минусы. Однозначно нельзя сказать, что одна из коробок лучше, а другая хуже. При правильном обслуживании, как одна, так и вторая способны проработать достаточно долго.
Как отличить автомат от вариатора визуально фото
Как стремительно летит время, буквально 8-10 лет назад автомобилей с автоматической коробкой переключения передач можно было пересчитать по пальцам, а сейчас АКПП стоит на подавляющем числе легковых машин. Сегодня интерес автолюбителей вызывает вариатор, которым оснащаются все дорогостоящие авто. Многие ещё слабо представляют себе строение и принцип работы этого механизма, и задают вполне справедливый вопрос, чем отличается вариатор от автомата и что из них лучше выбрать, при покупке автомобиля?
Чтобы снять все восклицательные знаки, была написана эта статья, в которой мы всё разложим по полочкам и сделаем правильный вывод по поводу: вариатор или автомат — что надежнее и эффективнее, какая трансмиссия предпочтительней!
Устройство автомата и вариатора
В составе автомата находятся два основных узла — это гидротрансформатор и редуктор. Гидротрансформатор призван для плавного переключения передач, если проще, то он заменил сцепление.
Редуктор автоматической коробки передач представляет собой, законченный механизм с несколькими ступенями, в нём все парные шестерни находятся в постоянном зацеплении.
Бесступенчатый вариатор — данный механизм работает без привычного всем переключения передач. Как устроен: он имеет 2 конусных шкива (ведомый и ведущий), которые находятся один против другого и связаны между собой металлическим трапециевидным ремнём или на некоторых моделях могут стоять цепи.
Вот так шкивы связаны с помощью ремня
Как работает вариатор?
Конусные шкивы не цельные, а состоят из сдвижных частей. Когда ведущий шкив максимально раздвинут, то металлический ремень ходит по маленькому диаметру (низкая передача), что равносильно первой передачи. При сдвинутом шкиве, ремень проходит уже по большему диаметру (высокая передача), что равносильно пятой или более высокой передаче.
Вот так и работает вариатор, сдвигая и раздвигая шкивы, что приводит к изменению передаточного числа, и соответственно, меняется скорость автомобиля.
Видео: принцип работы вариатора.
Плюсы и минусы автомата и вариатора
Чтобы лучше понять отличие вариатора от автомата, нужно рассмотреть их эксплуатационные характеристики.
1. Автоматическая коробка передач повышает комфорт вождения автомобиля за счёт отсутствия надобности в переключении передач. Водитель, например, в пределах города, получает большую раскрепощенность и лёгкость в управлении машиной. Ввиду самостоятельного переключения передач автоматом, мотор не испытывает перегрузок и снижается его износ.
Есть и недостатки: автомату присущ низкий КПД, ввиду потерь в гидротрансформаторе, что ведёт к увеличению расхода топлива. Ещё минус АКПП заключается в худшей динамике разгона по сравнению с вариатором.
2. Вариатор находится под управлением компьютера, который от условий движения машины очень точно выбирает передаточное число и поэтому мотор работает в экономичном режиме, без излишних нагрузок. Автомобиль оснащённый вариатором, разгоняется с места очень плавно (комфорт езды сказочный!) и отсутствие (как такового) переключения скоростей, также улучшает качество езды.
Ещё коробка вариатор имеет отличие от автомата в том, что у ней есть большое число передач и это дозволяет мотору работать только в щадящем режиме.
3. Автоматическую коробку и вариатор очень сложно ремонтировать. Но, здесь автомат лидер, потому что его обслуживать и ремонтировать берутся почти все автосервисы, АКПП изучена и применяется на автомобилях уже приличное время.
Вариатор — это пока ещё новый механизм, его массовая установка на транспортные средства началась не так давно, он мало изучен и не наработал своей статистики. Найти специалиста по его ремонту проблематично и само обслуживание выльется в круглую сумму. Также, вариаторные коробки требуют только своего масла, которые для каждого механизма разные.
Моё мнение, если вы приобретаете новый автомобиль с гарантией, то берите с вариатором, в случае чего, гарантийное обслуживание выручит. А если предстоит покупка без гарантии, то стоит выбор сделать в пользу автомата, меньше потратите нервов в случае поломки.
Что ж, давайте подведём итог, чем отличается вариатор от автомата:
- вариатор наделяет автомобиль динамичным разгоном (быстрее АКПП);
- автомобиль с вариатором имеет меньший расход топлива (автомат кушает больше);
- вариатор требователен к маслу, но, объём масла у него меньше и сроки замены масла больше, чем у автомата;
- вариатор не имеет гидротрансформатора и поэтому он плавно меняет передаточное число, нет переключения передач;
- вариатор очень сложно и дорого ремонтировать, также требуется после пробега 120-150 тысяч километров замена металлического ремня.
Что лучше – автомат или вариатор
Учитывая всю рассмотренную информация, нельзя дать однозначного совета о том, какая трансмиссия лучше. Эти два устройства значительно отличаются между собой, и каждый механизм имеет индивидуальные особенности. Поэтому, выбирать необходимо на основе условий функционирования автомобиля. Также следует помнить, что сегодня на российском автомобильном рынке имеются вариаторы, которые еще не доработаны до конца. Производители транспортных средств постоянно трудятся над их совершенствованием, и имеются все предпосылки, что когда-то они займут высокое место на рынке.
Вот некоторые критерии, по которым можно выбирать автомобиль:
Манера движения: вариатор для быстрой езды, автоматическая коробка – для более умеренного движения.
Технические параметры
Если нужен автомобиль с плавным переключением передач, то берите вариатор, если это для вас не важно, а требуется, чтобы не было педали сцепления, то подходят оба исполнения трансмиссии.
Срок эксплуатации коробки передач. Конечно, исполнение вариаторное будет работать значительно длительнее при правильном его обслуживании, в отличие от АКПП.
Проведение ремонта
Коробка-вариатор еще не слишком распространена, как автоматическая, поэтому производить ремонт ее может не любая автомобильная мастерская, в отличие от АКПП, которую могут вам сделать в любой мастерской.
Режим эксплуатации. Современные трансмиссии по переключению передач имеют разные режимы включения скоростей. Можно выделить три режима: экономичный, комфортный и спортивный. На первом из них система автоматически выбирает наилучший режим функционирования мотора, стараясь при первой возможности перейти на высокую скорость. Спортивный вид режима, по сравнению с экономным, переключает мотор на более низкую скорость, гарантируя этим наличие резерва мощности у мотора. Комфортный режим гарантирует наиболее плавное переключение работы.
Метод переключения передач. В новых современных моделях автоматической трансмиссии имеется опция ручного переключения передач. Это является удобной функцией для водителей, желающих держать автомобиль под постоянным контролем и самому переключать передачи. Это тип обычно применяется на тех марках машин, на которых механическая коробка с самого начала не предусматривается.
Однозначно определить, какая трансмиссия является оптимальной, невозможно, каждый человек для себя сам выбирает, что ему подходит. Если вы самостоятельно не можете разобраться, какой вид этого механизма вам выбрать по надежности и другим факторам, то лучше обратиться к профессионалам. На разных станциях техобслуживания имеются мастера, которые помогут вам в этом вопросе. Они хорошо разбираются во всех недостатках и преимуществах разных типов трансмиссий.
Что лучше: автомат или вариатор
Однозначного вывода о том, какой тип трансмиссии лучше, сделать нельзя. АКПП и вариатор значительно различаются и в целом предназначены для различного типа автомобилей. Вариатор подходит для спокойного вождения, автомат более универсален. Он также достаточно комфортабелен, но позволяет ездить в спортивных режимах, буксировать прицепы, передвигаться по легкому бездорожью и т. д.
У обоих видов трансмиссий есть свои поклонники, и их аргументы звучат достаточно убедительно. Можно сказать, что для современного уровня технологий вариатор и коробка-автомат практически равны в своих преимуществах. Однако это относится только к АКПП с количеством передач не меньше 6 — старые добрые 4-ступенчатые автоматы уже значительно проигрывают современным вариаторам.
В целом сейчас на рынке установилось равновесие — вариаторы заняли свою нишу в виде семейных автомобилей и кроссоверов. Классические коробки-автомат хоть и уступили отдельный сегмент рынка вариаторам, прочно удерживают свою нишу, особенно в доле дорогих и спортивных автомобилей. Изменить ситуацию может дальнейшее совершенствование вариаторов — повышение надежности, увеличение ресурса и наделение способностью «переваривать» большой крутящий момент сделает их безусловным лидером среди различных видов трансмиссий.
Привод роботизированных коробок передач
Приводные системы в РКПП могут быть двух видов: на основе гидравлики или электрики. В случае применения электрических контроллеров конструкция содержит особые приборы и механизмы типа сервомоторов. Если же привод представлен гидравлическим видом, то работа происходит благодаря специальным цилиндрам, управляющимся электромагнитными клапанами.
Яркими представителями таких систем трансмиссий являются Форды и Опели. Стоит отметить, что электрического вида приводы характеризуются недостаточной скоростью работы. Хорошо было бы понимать, что системами гидроприводов обеспечивается постоянное давление, то есть затраты энергии в таком случае возрастают в разы. Чаще всего такого рода решения предусматриваются на спортивных автомобилях.
Принцип работы РКПП
Робот
Роботизированное КПП — это попытка конструкторов совместить «механику» и коробку- автомат. Принцип работы этого устройства заключается в том, что он почти ничем не отличается от принципа работы механики, но скорости переключаются автоматически специальным блоком управления на сервоприводе. Здесь водитель почувствует привычную паузу в момент переключения и ряд других явных признаков «механики». Кроме того, такая коробка передач предусматривает возможность перехода на полное ручное управление. Сегодня такую коробку можно встретить на автомобиле любого класса, от бюджета до премиума.
Производители разработали два типа роботизированных коробок автомат:
- с одним сцеплением – однодисковый;
- с двумя сцеплениями.
Любители таких автомобилей отмечают как плюсы, так и минусы в управлении такими автомобилями.
Плюсами первого варианта можно считать только довольно низкую стоимость и экономичное расходование топлива. При этом во время движения переключение скоростей очень заметно, что выражается рывками. Водителю приходится постоянно подстраиваться и стараться вовремя сбрасывать газ.
Второй вариант — роботов с двумя сцеплениями соединяют в себе положительные стороны механики и классического автомата. Устроены они по принципу совместной работы двух коробок передач – с чётными и нечётными передачами. Обе коробки постоянно находятся в рабочем состоянии и за счёт этого переход с одной скорости к другой практически незаметен. В моменты переключений не происходит разрыва мощности, и автомобиль может довольно быстро ускориться. Такие устройства гораздо меньше боятся повышенных нагрузок.
К явным недостаткам таких коробок можно отнести частые проблемы с сервомеханизмами, которые сложны в ремонте и часто требуют полной замены, а это довольно дорого. Сама коробка автомат работает без проблем примерно 120 -170 тыс. км. Затем предстоит дорогостоящий ремонт или полная ее замена.
