Сводная таблица
Для удобства я сделал вам сводную таблицу с неисправностями, чтобы вы сразу зашли и прочитали, показали мастеру на СТО.
| Небольшие (слабые) пинки, толчки. Либо нет мощности при разгоне (тупит) АКПП | Причины и их устранение |
| Первая | Масло (или ATF). Если давно не происходила замена строчно нужно заменить. Менять в интервале 40 – 60000км |
| Вторая | Уровень жидкости. Если недолив или перелив также могут проявляться «глюки» при работе. Выводите уровень масла до нормы |
| Третья | Перегрев. Нужно следить за температурой трансмиссии, если она больше 100-110 градусов нужно чистить саму АКПП и ОБЯЗАТЕЛЬНО РАДИАТОР. |
| Четвертая | Соленоиды. Могут выходить из строя или «зависать». Нужно прозвонить и при необходимости поменять. |
| Пятая | Гидроблок. Может забиваться – нужно прочистить. Либо может проявляться выработка на промежуточной пластине – шлифуем или меняем на новую |
| Шестая | Подушка двигателя или коробки. Бывает небольшие толчки именно из-за нее, стоит просто поменять. |
Думаю, эта таблица вам поможет, просто добавляйте статью в закладки и покажите мастеру на СТО или друзьям.
Сейчас видео версия статьи смотрим.
В конце хочу сказать одно – на старых 4 ступенчатых коробках все эти проблемы исправляются достаточно легко, даже у себя в гараже. НА новых — труднее, хотя потому чтобы достать фильтр, гидроблок, соленоиды нужно ее разбирать, но в любом случае это не категоричный ремонт, а просто профилактика.
НА этом заканчиваю, ИСКРЕННЕ ВАШ АВТОБЛОГГЕР.
Похожие новости
- Фрикционы АКПП. Что это такое, как они работают и почему горят?
- Двойное сцепление. Что это такое, основной принцип работы. Плюс …
- Аппаратная или частичная замена масла в АКПП. Как делать правиль…
Как избежать проблем?
Необходимо сказать, что причины неисправности АКПП могут иметь как объективный характер, вызванный физическим износом, так и быть спровоцированы неправильной эксплуатацией этого узла. Многие автовладельцы пренебрегают необходимостью регулярной замены трансмиссионного масла, что приводит к проблемам со смазкой и неизменному перегреву акпп. Как результат подвижные элементы коробки быстро выходят из строя и требуют проведения дорогостоящего ремонта.
Также требуется правильно прогревать трансмиссию в зимнее время года, что избавит от проблем со смазкой подвижных элементов трансмиссии. Некачественное масло выводит из строя соленоиды, замена которых представляет определённую сложность и имеет высокую стоимость. Следует также помнить о том, что автоматические коробки передач крайне критичны к агрессивной манере вождения автомобиля. При длительной работе двигателя на максимальных оборотах фрикционы коробки автомат могут быстро прогорать и стачиваться. Именно поэтому постоянно практиковать агрессивный стиль вождения на автомобиле с автоматической коробкой передач не рекомендуется.
Сложность ремонта автоматических коробок передач обусловлена тем фактом, что определить поломку можно исключительно вскрыв трансмиссию. Для этого её необходимо снять с автомобиля, что и позволит определить характер поломки. Самостоятельно выполнить качественный ремонт автоматической коробки передач не представляется возможным большинству рядовых автомобилистов, поэтому необходимо обращаться в специализированные сервисные центры. Ремонтные работы заключаются в замене повреждённых элементов, что и позволяет восстановить работоспособность всей автоматической коробки передач. Необходимо отметить, что в силу конструктивной сложности проведение ремонта АКПП отличается трудоемкостью и высокой стоимостью.
Как самому определить состояние коробки автомат — Видео
Мастера автосервисов выделяют3 уровня диагностики:1. Быстрая диагностика — «Услышать»
Из сбивчивого торопливого рассказа водителя показались симптомы легкой неисправности типа: «очистить от масла датчик» или «проверить шлейф, запитывающий ЭБУ и соленоиды» — это, как правило, бесплатная диагностика. Но может быть проблема и посерьезнее, грозящая капремонтом с разборкой, но это уже другой уровень…
Самолечением здесь может послужить обычная замена масла в АКПП или выставление оптимального уровня масла. Это бывает с четырехступками, прошедшими около 200000 км.
2. Тактильный уровень — «Потрогать»
На этом уровне обычная проверка электроцепи может помочь. Это дело нескольких минут. Более серьезную неисправность можно выявить путем снятия поддона. Это все недорогая диагностика АКПП.
Также без демонтажа специалисты могут поставить диагноз при помощи: стол-теста, проверки давления на линии, проверки исправности электропроводки и снятия кодов неисправностей.
Самолечение здесь такое же как и в первом случае — долив или полная замена масла.
3. «Разобрать»
Если очевиден аварийный режим автомата (постоянная 3-я передача) или какая другая неисправность из приведенных ниже, то для более точной диагностики необходима разборка. Это характерно для коробок прошедших более 200000 км. к этому пробегу подходит пора замены фрикциона ГДТ.
Дефектовка со стопроцентной точностью даст только «вскрытие» АКПП.
Пробуксовка акпп – почему
Если у вас есть автоматическая коробка передач, и она «пробуксовывает», когда вы за рулем – то есть, обороты двигателя автомобиля есть, а, при этом мощность не падает на колеса – самая распространенная причина (хотя и не единственная возможная причина) – низкий уровень жидкости в трансмиссии.
Если пробуксовка вызвано низким уровнем жидкости, оно будет ухудшаться по мере того, как коробка передач нагревается и вы получите так называемый эффект – акпп буксует на горячую, то есть когда она холодная всё ок, а как только прогревается то и начинается проявление проблемы в виде проскальзывания передачи.
Устройство
Конструкция гидротрансформатора включает в себя всего несколько элементов:
- Насосное колесо;
- Турбинное колесо;
- Статор, он же – реактор;
- Корпус;
- Механизм блокировки;
Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.
Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.
Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.
Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».
Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.
Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.
Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.
Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.
Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».
Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.
Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.
В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.
Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).
При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.
Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.
При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.
Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.
То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.
При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.
Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.
В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.
В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:
- Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
- Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
- Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).
Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.
Неисправности гидротрансформатора
Износ опорного подшипника. Характерные симптомы – легкий металлический звук при переключениях.
Рост оборотов двигателя не соответствует разгонной динамики. Проблема в обгонной муфте. Если неисправность проявляется только на одной либо нескольких ступенях, проблема в сожженных пакетах фрикционов.
Шуршащий шум при работе двигателя на холостых и низких оборотах (в движении может пропадать). Неисправность игольчатого упорного подшипника между турбинным/реакторным колесом и задней крышкой кожуха ГДТ.
Громкий металлический звук при переключении. Причина в поврежденных лопастях (случается крайне редко).
Потеря динамики на высших передачах. Износ фрикционных накладок муфты блокировки гидротрансформатора. Без должного опыта заметить разницу в динамике на авто с неправильно работающей муфтой бывает сложно. Поэтому чаще всего владельцы сталкиваются уже с последствиями данной неисправности. Фрикционная пыль, клеевой слой накладки загрязняют масло, забивают каналы циркуляции масла. Постоянное проскальзывание перегревает сам «бублик», масло, а вместе с ним и электронику мехатроника. Все это со временем приводит к толчкам, пинкам при смене передач, увеличении времени переключения
Поэтому так важно понимать принцип работы гидротрансформатора и своевременно менять масло в «автомате».
Гидропроблемы
Итак, если у вас появились толчки при переключении скоростей, то, скорее всего, это связано с гидроблоком. Сначала они могут быть едва различимы, но потом медленно, но верно будут усиливаться
Обращайте на это внимание и лучше не тяните с диагностикой и ремонтом
Проблемы с гидроблоком могут возникнуть вследствие неправильной эксплуатации «автомата». В первую очередь это связано с прогревом, а точнее с его отсутствием. АКПП, как и двигателю, обязательно нужен прогрев, особенно зимой. О том, как прогревать автоматические коробки переключения передач мы писали отдельную статью.
В случае неполадок с гидроблоком автомобиль может дергаться, а в коробке могут происходить удары и вибрация. Иной раз автомобиль может и вовсе не поехать. Как правило, о такой проблеме вам просигнализирует бортовой компьютер.
Помимо этого, причиной шума, вибрации, шуршания и других неприятных звуков, исходящих из коробки, может стать гидротрансформатор. И опять же, в таком случае необходимо ехать в автосервис или вызывать эвакуатор. Если же вы не замечаете таких симптомов, но при замене трансмиссионного масла, у вас в поддоне оказалось много стружки, то с гидротрансформатором явные проблемы. Скорей всего специалисты автосервиса, которые будут менять вам масло, сами сообщат вам об этом. В среднем, ремонт гидротрансформатора обходиться дешевле ремонта гидроблока.
Самостоятельный ремонт
Если вы все же решили возродить к жизни АКПП своими умелыми руками, первое, чем нужно заняться – добраться до коробки.
- Демонтируется все, что находится над ней: АКБ вместе с ее площадкой, воздушный фильтр и патрубок от него (до самого дросселя), трамблер, трос от спидометра;
- Выкручиваются свечи;
- Колесные гайки ослабляются, авто поддомкрачивается и укладывается на надежные упоры;
- Убираются колеса; за ними скручивается ступичная гайка и снимается рулевой наконечник;
- После открытия крышки сверху сворачивается поворотный кулак;
- Извлекаются полуоси, демонтируется стартер, от радиатора отсоединяются шланги и трос, отвечающий за переключения передач;
- Двигатель поддомкрачивается, на его стенке снизу отворачивается лючок, через который скручиваются болты, фиксирующие гидротрансформатор с маховиком;
- Лебедкой коробка подтягивается вверх, нижняя балка откручивается, за ней идет соединительный кронштейн, а после – сама коробка;
- Из АКПП вынимается трансформатор;
- В поисках дефектных элементов его корпус разрезается, а сам механизм перебирается;
- Изношенные детали заменяются новыми; обязательным шагом при этом является установка новых уплотнительных колец и гидротрансформаторного сальника;
- Корпус заваривается с проверкой герметичности, надежности крепления всех элементов и стандартности тепловых зазоров.
Последним этапом будет балансировка гидротрансформатора. Честно говоря, ремонт гидротрансформатора АКПП своими руками представляется делом непростым: даже при наличии сварочного аппарата потребуется высокая точность работ и наличие специфической аппаратуры. Но наши народные умельцы и не с такими задачами справлялись. Ремонтировались и гидротрансформаторы, причем вполне успешно.
Признаки неисправности
Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.
Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.
Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.
Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.
Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.
Признак. Нет движения ни назад, ни вперед.
Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.
Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.
Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.
Признак. Перегрев масла. АКПП дергается и пинается.
Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.
В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.
Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.
К нечастым поломкам ГДТ относятся следующие проблемы:
- разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
- клин обгонной муфты;
- разблокировка обгонной муфты;
- перегрев с разрушением ступицы.
Читать
Типичные неисправности и ремонт АКПП Renault
Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.
Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.
Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.
Признак. Пинки, задержки во время переключения скоростей зимой.
Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.
На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.
За что отвечает гидротрансформатор в автомат коробке
Гидротрансформатор характерен для двух типов коробок передач: АКПП и вариатор CVT. Фактически, гидротрансформатор АКПП является сцеплением, соединяя трансмиссию и двигатель. При этом ГДТ преобразует крутящий момент, обеспечивая плавность переключения передач.
Современные гидротрансформаторы под управлением ЭБУ «следят» за давлением рабочей жидкости, частотой и правильностью вращения лопастей, а также другими параметрами.
- Насосное колесо, соединенное с шестерней и получающее привод от согласующего редуктора и корпуса гидротрансформатора.
- Турбинное колесо, жестко закрепленное на фланце турбинного вала, являющиеся одновременно ведущим элементом планетарной коробки передач.
- Статор, он же реактор, соединенный с осью, неподвижно закрепленной на картере через обгонную муфту свободного хода. Муфта имеет наружную обойму с фигурными заклинивающими пазами, к которым пружинками поджимаются ролики. Наружная обойма муфты жестко связана с реактором и вращается с ним как одно целое. Внутренняя обойма муфты установлена на шлицах оси и подвижно закреплена в картере гидромеханической передачи.
- Механизм блокировки (фрикционные блокировки ГДТ). Этот узел состоит из корпуса, поршня с уплотнительными кольцами, крышки образующим вместе с поршнем полость заполняемую маслом, ступицы жестко соединенной с колесом и валом, двух ведущих стальных и трех ведомых металлокерамических дисков и корпуса, жестко скрепленного болтами с одной стороны с насосным колесом, а с другой с крышкой. Корпус имеет внутренние зубья для установки ведущих дисков. Во фрикционе ведущие и ведомые диски укладываются через один, причем первым к опорной поверхности укладывается диск с металлокерамическим покрытием, имеющим внутренние зубья.
ГДТ работает в трех режимах:
- режим трансформации крутящего момента;
- режим гидромуфты;
- режим блокировки;
Режим трансформации используется при старте машины с места, при разгоне или подъеме, а также при движении по бездорожью. При этом режиме работы ГДТ реактор неподвижен. Насосное колесо своими лопатками направляет потоки масла на лопатки турбинного колеса и приводит его в движение, но с относительно меньшей скоростью.
На выходе из лопаток турбинного колеса потоки масла ударяются в неподвижные лопатки реактора. За счет реактивной силы потоков масла крутящий момент увеличивается.
В режиме гидромуфты, вследствие уменьшения нагрузки на турбинном валу, частота вращения турбинного и насосного колес выравнивается. Реактор начинает вращаться в одном направлении с турбинным и насосным колесами. Режим гидромуфты используется при движении автомобиля по ровным дорогам с определенной скоростью.
Жидкость перемещает поршень, сжимает пакет дисков, жестко соединяя между собой турбинное и насосное колесо. В результате колеса начинают вращаться как одно целое. Режим блокировки включается при движении автомобиля по ровным дорогам в целях уменьшения расхода топлива, на крутых спусках и т.д.
Составные части гидротрансформатора и их предназначение
Гидротрансформатор в разрезе
Гидротрансформатор представляет собой модернизированную версию типичной гидромуфты, которая состоит из корпуса и двух турбин в гидравлической жидкости. Модернизация заключается в появлении нового элемента в виде статора. Типичная гидромуфта предназначена исключительно для передачи крутящего момента от одного элемента к другому. В случае с автоматической коробкой это передача крутящего момента от двигателя к приводу. Статор гидротрансформатора позволяет изменять характеристику накопителя в периоды высокого проскальзывания, производя увеличение выходного крутящего момента.
В гидротрансформаторе есть по крайней мере три вращающихся элемента: рабочее колесо, которое механически приводится в движение первичным двигателем, турбина, приводящая в движение нагрузку и статор, который расположен между крыльчаткой и турбиной, так что он способен изменять поток масла, возвращающийся от турбины к крыльчатке. Все эти элементы способны стать причиной неисправности гидротрансформатора и автоматической коробки передач в целом. Плюс ко всему, многие автомобильные преобразователи имеют такой элемент как муфта блокировки. Ее роль заключается в блокировке турбины с рабочим колесом и результатом работы становится исключительно механическая передача мощности, что в свою очередь устраняет потери связанные с гидравлическим приводом.
Ремонт гидротрансформатора АКПП своими руками
Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:
- яма или эстакада;
- гаечные ключи и ремкомплекты;
- кран для снятия АКПП;
- оборудования для тестов;
- подъемник;
- масло;
- новое фильтрующее устройство.
Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.
Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки.
Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.
Читать
Регулировка и промывка гидроблока АКПП al4: замена клапанов и соленоидов
После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.
Сварка корпуса обязательна. Это делается для герметичности аппарата.
Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.
Системы управления
В первых поколениях АКПП были распространены полностью гидравлические системы управления. В них команды на управление элементами системы формировались за счет разницы давлений клапана-дросселя и скоростного регулятора. Поток рабочей жидкости через систему каналов воздействовал на нужный гидроцилиндр, который в свою очередь через фрикционы или ленточный тормоз включал или выключал нужную передачу. Как и все гидросистемы такая конструкция была очень чувствительна к параметрам рабочей жидкости (масла).

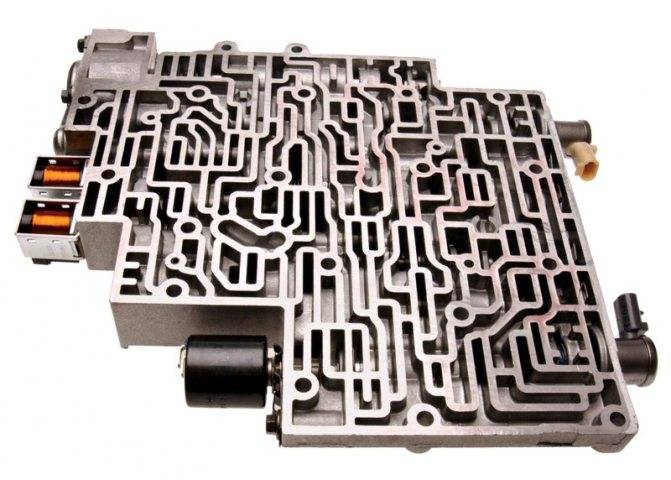

Вид на гидроблок снизу. Справа виден ряд электромагнитных клапанов.
Разобранный гидроблок очень похож на лабиринт.
В электронный блок управления (он же — ЭБУ, контроллер, компьютер, «мозги») поступают сигналы от датчиков. Сигналы обрабатываются и анализируются в соответствии с программой блока. На основании результатов сравнительного анализа сигналов, поступивших от датчиков с данными, хранящимися в памяти устройства, блок формирует управляющие сигналы, которые поступают к исполнительным элементам системы (соленоидам). Соленоиды преобразовывают поступающие к ним электрические сигналы в механическое перемещение гидравлического клапана. Рабочая жидкость воздействует на нужный гидроцилиндр и включает/выключает нужную передачу.
Неисправности
При работе ГДТ на смешивание масла расходуется энергия двигателя, в результате чего она нагревается из-за трения. При блокировке – стирается накладка, а в масло попадает фрикционная пыль. Именно в этом заключаются главные проблемы, влияющие на продолжительность работы АКПП
Рекомендую уделять этому вопросу тщательное внимание, так как, не заметив вовремя, что фрикцион истерся, а масло перегревается, рискуешь получить кучу неисправностей: перегревание хаба, вибрирование выходного вала, проблемы с масляным насосом, пакетом сцепления, гидроблоком и т.д
К типичным неисправностям отношу следующие:
- Износ подшипника. Появится гул и вибрации, шум от которых возрастает по мере увеличения скорости;
- Износ муфты фрикционных дисков. Характерна буксировка автомобиля. Невозможность двигаться вперед, только работает задняя передача;
- Износ тормозной системы. Невозможно движения на задней передачи;
- Недостаток масла. При подъеме автомобиль автоматически сбрасывает скорость, буксует;
- Образование сальников гидротрансформатора АКПП;
- Попадание воды и грязи в АКПП. Пониженное давление в автомагистрали, в результате чего масло пенится, транспортное средство буксует;
- Износ муфты скорости. Автомобиль глохнет, если не успеваешь добавить газу;
- Загрязнение масла мелкой фрикционной пылью. Нагар оседает на фильтрах соленоида, в результате чего образуется недостаточное давления масла.
Устройство ГДТ и блокировка гидротрансформатора
Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.
Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).
В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.
Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.
Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.
Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.
При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.
Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.
Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).
Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.
Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.
Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.
Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.
Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.
Что в итоге
Как видно, кроме аппаратной замены и метода вытеснения также существуют специальные промывки-добавки для АКПП или промывочные масла в коробку автомат. Некоторые владельцы также используют керосин или бензин.
Специалисты по ремонту и обслуживанию АКПП рекомендуют проводить очистку спецсредствами только в случае острой необходимости, то есть избегать добавок или промывочных составов. Другими словами, лучше всего чистить автомат трансмиссионным маслом, причем полностью подходящим по свойствам для той или иной АКПП.
Чтобы избежать загрязнения коробки, лучше своевременно менять масло, а также делать поправку на условия эксплуатации (замена производится раньше, чем положено по регламенту). Такой подход позволяет исключить риски, которые возникают после использования промывочных масел АКПП, чистящих присадок в отработку и, тем более, керосина, бензина или солярки.
Как промыть гидроблок коробки автомат самому: снятие, разборка, чистка гидроблока АКПП. Что нужно учитывать при промывке, полезные советы и рекомендации.
Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.
Как заменить масло в АКПП: доступные способы замены ATF в коробке автомат, плюсы и минусы каждого способа. Как лучше менять трансмиссионное масло в АКПП.
Клапанная плита АКПП (гидроблок): устройство гидроблока, назначение, принцип работы. Неисправности гидроблока, причины поломок, диагностика и ремонт.
Как обслуживать коробку — автомат: замена масла и масляного фильтра АКПП, стоимость замены масла в автоматической коробке. Способы замены ATF, рекомендации.
Как поменять масло в роботизированной коробке: когда нужна замена, какое масло выбрать, сколько масла нужно в коробку робот. Процесс замены масла в РКПП.
Рекомендуем посмотреть:
Принцип работы гидротрансформатора погрузчика
- Что такое гидромуфта в автомобиле
Автоматическая коробка передач видео
- Как работает турбина на дизеле видео
- Впускной распредвал ваз 2112 16 клапанов
- Установка блокировок на уаз
