Почему бензонасос на Ниве Шевроле не работает при включенном зажигании: не включается и не качает
Обычно, оно ставится за основным блоком предохранителей хотя некоторые криворукие электрики умудряются впаять нива шевроле не качает бензонасос рядом с мозгами, поменяв всю цветовую дифференциацию проводовно в этом случае оно стояло в самом сыром месте салона. Как итог – само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки. Устраняем проблему: Выкидываю реле переношу его в более сухое местосоединяю цепь, изолирую её термоусадкой и покрываю герметиком.
Всё работает на УРА!!! Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса.
Шевроле Нива: не работает бензонасос. Устраняем причину — Блог одного человека
Если однажды автомобиль попросту не заводится, то не спешите нива шевроле не качает бензонасос, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить.
Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье. В его электрическую цепь входят такие элементы как: Предохранитель Нива шевроле не качает бензонасос, который показывает в баке уровень топлива Реле Когда поворачивается ключ, автоматически происходит подача питание на релюшку, то есть включается бензонасос, и когда поворачивается ключ зажигания слышны звуки, что говорит о том, что элемент работает нормально.
Он располагается со стороны бардачка, под ним как рас и расположена часть электроники, а вторая часть расположена со стороны водителя. Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с нива шевроле не качает бензонасос.
Если да — отлично! Не пошла струйка топлива? Попробуйте несколько раз провернуть ключ зажигания, а после снова нажмите на клапан Если ничего не получается, то, скорее всего, нет давления в системе, следовательно, сломался именно бензонасос Не забываем проверить предохранитель. Он может перегореть, тогда нива шевроле не качает бензонасос работать просто-напросто не сможет.

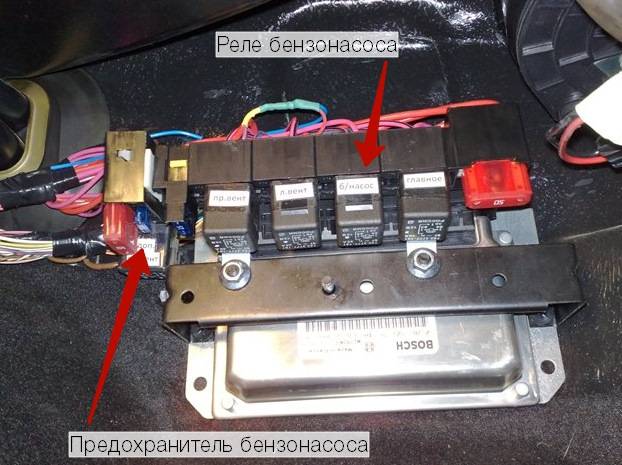

Сдвигаем переднее пассажирское кресло и под бордачком находим предохранитель. Проверяем его, если рабочий — идем. Если же перегорел — меняем новым экземпляром.
Проверяем реле бензонасоса Нива Шевроле Иногда предохранитель лежит нива шевроле не качает бензонасос на своем посадочном месте, хотя он цел и исправен, но работать в таком случае не.
При этом топливо не будет поступать также и в обратку. При включении зажигания насос начинает нагнетать топливо в систему, после этого клапан регулятора открывается и остаётся в таком положении на всём протяжении работы мотора. Бензонасос не качает при включении зажигания В первую очередь надо проверить клеммы бензонасоса и питание на.
На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса. Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.
Бензонасос нива шевролет — ремонт и эксплуатация
НАШЁЛ. Шевроле Нива
Если давление есть — с бензонасосом все в порядке.
Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое.
Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только .
А сегодня началось с того, что утром пару часов проездил по всяким делам по городу с частыми остановками минут на Машину как водится глушил и заводил без каких либо проблем.
Был правда один нехороший «звоночек» — какой-то провал или как назвать «потеря мощности» что-ли, при скорости 60 км на 4 передаче машина на секунды практически не реагировала на педаль газа, потом резкий рывок как бы завелась с толкача , хотя по тахометру не понял, и не заглохла на ходу и как будто двигатель работал ровно на инжекторных машинах никогда с таким не сталкивался, ощущения такие как при подклинивании оси дроссельной заслонки при открытии во второй камере в карбюраторной..
Ну так вот, в очередной раз после остановки, машина завелась и через несколько секунд обороты стали падать и чих-пых — заглохла.
Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним. Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.
Если реле вышло из строя можно ли его отремонтировать самостоятельно?
Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В автомобиле Нива инжекторной используется электрический бензонасос на 12В.
В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.
Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

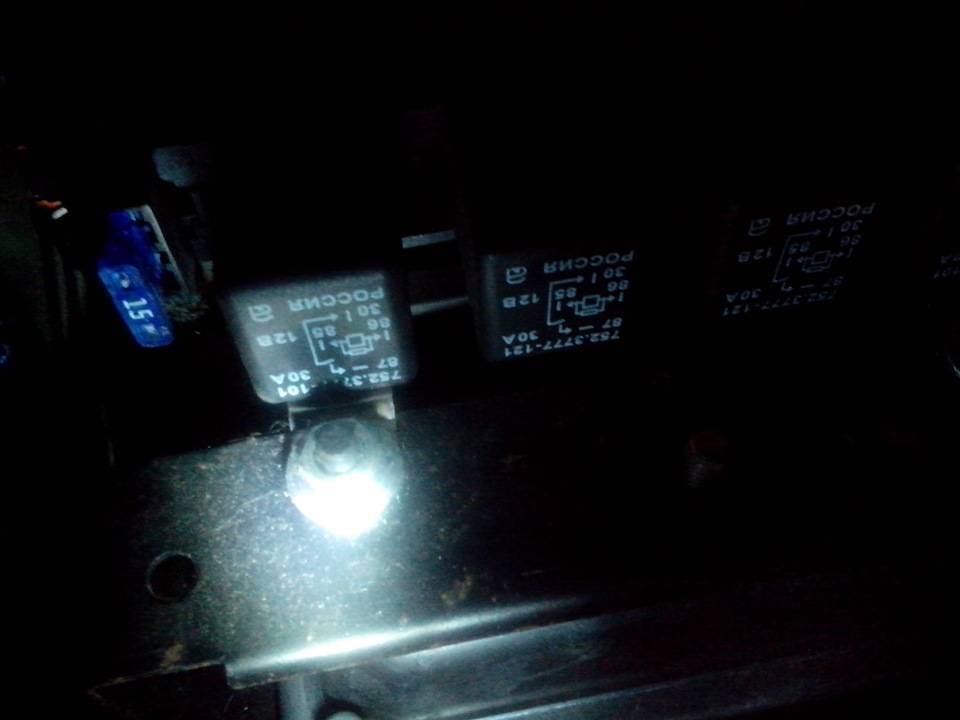

Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером.
Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.
В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.
Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Алгоритм проверки расписан ниже.
Видео-инструкция по замене:
Достаточно распространенный вариант:”На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!”.Первая мысль — “сломался бензонасос”.Стартер крутиться бодро, но не схватывает ни сколечко.
0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле.Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).
В моем случае реле было слышно, а насос молчит.
Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого “мозги” бошевские блокируют работу давления, считается что давление в системе есть.
Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить “мозги”). После этого снова будет включаться насос.
Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).
Что проверять, куда ползти.1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой.После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе).Если давление есть — с бензонасосом все в порядке. Причина не в нем.
Если давления нет, то беда наверняка с бензонасосом.
2) Проверяем предохранитель бензонасосаОн находится под бардачком. В ногах переднего пассажира.Сдвигаем в крайнее заднее положение сидение и ползем туда:
3) Проверяем реле бензонасосаКосвенно на неисправный предохранитель может указывать отсутствие характерного “щелчка”. Если “щелкает” — то с ним все в порядке.Находится он там же где и предохранитель.
4) под задним правым сидением есть лючок. Открываем.
5) Снимаем бензонасос.Желательно чтобы бензина было меньше 1/3 бака.Рекомендую привязать шланги и электропровод, чтоб после отсоединения от бензонасоса они не ускочили в нишу.Откручиваем 12 гаек М10.Достаем бензонасос.
6) Диагностика бензонасоса.Просушить бензонасос. Подать 12 В в домашних лабораторных условиях.Проверить все клеммы. Иногда заметно подгорает:
Мой проходил 8 лет. Старые уставшие насосы если еще и работают, то давление не могут нужное создать (ошибка на БК — “бедная смесь”).
Все модели бензонасосов взаимозаменяемы. Раньше были с коротким стаканом. Теперь с глубоким. Берите последнюю версию насоса. Только чтоб фишка подключения электрического жгута подходила (но пока они все одинаковые).Старый бензонасос 21236-1139009
Бензонасос на Нива Шевроле имеет свой срок эксплуатации, так же как и другие детали в автомобиле. Если постоянно заправлять свою машину качественным топливом, то срок замены бензонасоса можно продлить. Обычно его рекомендуется менять после 20 000 километров пробега.
Возможные неисправности в системе электропитания бензонасоса
Обычно причинами для обращения на СТО выступают поломки.
- Перегорание реле или предохранителя топливной помпы.
- Пробой, либо КЗ проводки устройства.
- В редких случаях пользователи сталкиваются с отказом самого электродвигателя насоса.
Не срабатывает реле бензонасоса Шнивы
Если тумблер не включается – проблему следует искать в двух частях.
- Перегорел сам выключатель и требуется его замена.
- Не работает система подачи сигнала на устройство. Следует выполнить диагностику ЭЬУ.
Перегорает предохранитель бензонасоса Нива Шевроле
Если плавкая вставка сгорает постоянно, проблему следует искать по всей цепи. Предохранитель перегорает ввиду замыкания проводки на массу или бортовую цепь, поломки мотора или скачков напряжения.
Замена предохранителя бензонасоса Шнивы
Следует демонтировать вещевой ящик и добраться до вспомогательного монтажного блока. Непосредственно плавкий элемент извлекается из гнезда при помощи специальных клещей. Собирается конструкция в обратном порядке.
Замена реле бензонасоса Нива Шевроле
Достаточно открутить его крепление от монтажной планки и отсоединить контактную группу. Посмотреть, как это делается можно на видео.
Ввиду простоты конструкции применяемого реле, стоимость новой детали не превышает 50 рублей на рынке. Минимальная стоимость благоприятно влияет на то, что некоторые автомобилисты постоянно возят с собой 2-3 релюшки для запаса.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса. Если однажды автомобиль попросту не заводится, то не спешите огорчаться, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить. Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье.
Если ранее автомобили Нива производились с двигателями карбюраторных типов, то современная Шнива оснащается инжекторной системой подачи топлива. А это означает что топливо из бака к инжектору подается посредством бензонасоса, который работает от электрического постоянного напряжения 12В. На карбюраторных движках бензонасосы работают посредством механического воздействия. Но так как Нива Шевроле оснащена только электрическим устройством, то и соответственно о нем и пойдет речь.
Местонахождение бензонасоса в Шниве
Распиновка БН ВАЗ 2113, 2114, 2115
— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.
Бензонасос нива шевролет — ремонт и эксплуатация
НАШЁЛ. Шевроле Нива
Если давление есть — с бензонасосом все в порядке.
Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое.
Цена нового реле на Ниву Шевроле примерно от двухсот до четырехсот рублей, такая же цена будет у ремонта, поэтому какой вид замены выберите решать только .
А сегодня началось с того, что утром пару часов проездил по всяким делам по городу с частыми остановками минут на Машину как водится глушил и заводил без каких либо проблем.
Был правда один нехороший «звоночек» — какой-то провал или как назвать «потеря мощности» что-ли, при скорости 60 км на 4 передаче машина на секунды практически не реагировала на педаль газа, потом резкий рывок как бы завелась с толкача , хотя по тахометру не понял, и не заглохла на ходу и как будто двигатель работал ровно на инжекторных машинах никогда с таким не сталкивался, ощущения такие как при подклинивании оси дроссельной заслонки при открытии во второй камере в карбюраторной..
Ну так вот, в очередной раз после остановки, машина завелась и через несколько секунд обороты стали падать и чих-пых — заглохла.
Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним. Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.
Если реле вышло из строя можно ли его отремонтировать самостоятельно?
Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. В автомобиле Нива инжекторной используется электрический бензонасос на 12В.
В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.
Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.
Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером.
Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.
В ногах переднего пассажира. Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.
Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Алгоритм проверки расписан ниже.
Где находится реле бензонасоса Нива Шевроле
Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.
Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится
Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.
Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.
Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.
Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:
- замена «подозреваемого» реле бензонасоса на исправное;
- проверка при помощи кусочка провода.
В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.
Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.
Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи. Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле
Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Как проверить реле бензонасоса мультиметром
После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания
- Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
- Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
- Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.
Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.
При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.
На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.
- Проверка правильности работы
- Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
- Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
- При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
- Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
- Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
- Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.
Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.
Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.
Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.
Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.
Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
- Пластиковый корпус, выполняющий несущую функцию.
- Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
- Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
- Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.
Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
