Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

① UGREEN AV119

Рейтинг: 4.9 Цена: от 130.03 руб. до393.36 руб. Перейти в магазин UGREEN AV119 – качественный стерео AUX-кабель, обеспечивающий передачу звука без всяких искажений. С его помощью можно подключать компьютер к колонке, смартфон к акустической системе автомобиля и тому подобное – обеспечивается полная совместимость со всеми устройствами, оснащенными выходом 3,5 мм.

Один штекер прямой, другой – Г-образный. Плоский кабель отличается одновременно эластичностью и прочностью – до 10000 сгибаний. Снижение потерь качества при передаче звука и вероятность появления шумов обеспечивает позолота коннекторов. Есть возможность выбора цвета кабеля, сам он плоский, так что запутываться не будет.

Достоинства:

• позолоченные коннекторы;
• один из штекеров – Г-образный;
• плоский кабель;
• высокая прочность;
• возможность выбора длины – от 0,5 до 5 м;
• длинные коннекторы позволяют подключаться к смартфону, не снимая чехла.

Купить на AliExpress.com

При чем тут TRS?

Стандарт TRS — Tip, Ring, Sleeve, появился в конце 19-го века и не особо изменившись, благополучно дожил до наших дней. Три контакта — один на кончике, второй в кольце и третий в стрежне, обеспечивают качественный стереосигнал или монозвук с подключением микрофона. Знаменитый mono-jack, примененный для коммутации первых 99 телефонов, был изготовлен как раз по этой технологии.

Для того, чтобы добиться стереозвука или одновременной работы нескольких микрофонов, производитель увеличивает количество каналов связи — колец. Среди многообразия джеков, встречаются варианты с 1, 2, 3 и даже 4 кольцами — TS, TRS, TRRS, TRRRS. Последний применяется для передачи дополнительных сигналов помимо аудиоинформации. Например, для переключения треков, перемотки, остановки или пуска воспроизведения, приема звонков. У некоторых моделей гарнитур есть экран, на котором отображается название треков, их номера, продолжительность композиции, время, данные о заряде батареи.

AUX разъем на тюльпанах

Вы уже знаете стандарт AUX что это два разъема, и в каждый «тюльпан» данные провода припаиваются по такому правилу: к металлическим основаниям каждого из разъемов припаиваются провода общие (те, что одного цвета). К средним контактам разъемов припаиваются провода каждого из каналов. После завершения пайки еще раз все соединения по отдельности «прозвоните». И, убедившись, что все в порядке, наложите на контакты изоляцию.

Ваш переходник-кабель готов, подсоедините штекеры-«тюльпаны» к разъемам AUX IN и на устройстве с усилителем перейдите в режим AUX IN. В современных телевизорах, радиоприемниках или магнитолах, данное переключение выполняется с помощью меню. В кассетных магнитофонах и других устройствах старого образца нужно поискать переключатель FUNCTION и установить его в положение CD IN.

При подключении не забывайте, что MP3 плееры и многие другие из современных устройств звуковоспроизведения выдают на выход сигнал, довольно большой мощности. Чтобы ваш прибор с усилителем не оглушил всех очень громким «криком», сначала отрегулируйте громкость усилителя на минимум, а потом уже подключайте источник звука, уже после подключения вы всегда сможете поднять громкость до нужной величины. Подобным способом можно выполнять подключение MP3 плеера, телевизора или ноутбука к домашнему кинотеатру, кассетной магнитоле или музыкальному центру.

Таким образом, понятно, глядя на стандарт AUX что это отличная возможность подключать друг к другу различные звуковоспроизводящие гаджеты и технику, снабженную звукоусилителем. Даже если у вас завалялась в чулане работоспособная любимая кассетная магнитола, уступившая перед наступлением цифровой музыки, вы можете ее использовать снова, включив в AUX IN кабель от iPod или MP3 плеера.

Традиционный звуковой порт aux хорошо знаком звукооператорам, работающим с усилительным оборудованием и кабелями акустических систем. Наряду с компьютерным входом usb, этот тип входного соединения остается самым распространенным способом подключить к головному устройству автомобильной акустической системы внешние источники музыки. Вопрос, что такое aux в автомагнитоле актуален для автовладельцев, чьи машины оборудованы кассетными автомагнитолами, вообще не имеющими внешних входов.

Большинство современных медиасистем, автомагнитол в качестве внешних портов используют оба входа, aux и usb. Владельцы старых автомобилей, не желающие тратить деньги на покупку и установку нового головного устройства, могут самостоятельно сделать aux вход на автомагнитолу, обладая навыками электромонтажа, чтения радиосхем. Такое усовершенствование активно поддерживают автомобильные меломаны, которые считают, что старые автомагнитолы типа «Блаупункт» превосходят новые цифровые модели по качеству передачи музыки, «теплоте» звука.

Как сделать и подключить USB-вход к магнитоле

Сегодня каких только электронных устройств и приспособлений не существует и, конечно же, обозначенная выше проблема не осталась в стороне. Штатную магнитолу необязательно менять, достаточно просто усовершенствовать устройство. Существуют разные варианты, которые мы и рассмотрим.

USB адаптер из mp3 плеера для штатного магнитофона

Для этого способа нам понадобится самый простой mp3 плеер, который способен считывать музыкальные файлы соответствующего формата как с карты памяти, так и с флешки. Важная особенность: у плеера должен быть аудиовыход (гнездо) под наушники. С него-то и будет браться сигнал и подавать его на магнитолу. Стоит заметить, что для выполнения процедуры нужны хотя бы минимальные навыки в работе с паяльником, чтобы избежать замыканий припоем в процессе пайки и повреждения изоляции проводов, элементов и т.п. Внедрение плеера производим следующим образом:

Установка USB в магнитолу возможнапутем внедрения в устройство mp3 плеера

Таким образом, мы собрали USB адаптер самостоятельно. При таком способе подключения уровень громкости на магнитоле следует сделать меньше, что избавит от громкого сигнала при высоком уровне входного сигнала.

Переходник своими руками

Рассмотрим ещё один вариант для подключения флешки. В этом случае понадобится штекер от стандартных наушников, разъёмы по типу “тюльпан” и 4-х жильный провод в медной оплётке. Из этих элементов будет изготавливаться переходник. Чтобы процедура оказалась успешной, в магнитоле должен быть вход AUX. Перед началом работы следует убедиться, что провод от наушников не оборван. Для этого прозванием его мультиметром. Весь процесс заключается в следующем:

Как сделать AUX-разъём

Из вышеописанного можно понять, что на магнитоле должен быть AUX вход. Но как быть, если такой разъем отсутствует, как подключать в этом случае внешний источник сигнала? Есть выход и из этой ситуации, причём сделать все можно своими руками. Для этого нам понадобятся:

Чтобы сделать AUX на штатной магнитоле, потребуется снять устройство

После того как все подготовлено, можно приступать к демонтажу устройства. Рассмотрим весь процесс на примере штатной магнитолы Toyota Avensis. Чтобы её снять необходимо:

На этом процесс демонтажа можно считать законченным. Далее, потребуется разобрать устройство в следующей последовательности:

Чтобы подать сигнал с внешнего источника, на плате магнитолы нужно найти точки подключения RCH и LCH

На этом процесс разборки устройства завершатся. Но прежде чем подключить AUX разъем, нужно разобраться в плате и найти две точки (RCH и LCH). Эти точки соответствуют двум каналам (выходы) проигрывателя на головное устройство. После того как точки будут найдены, выполняют следующие действия:

AUX вход на штатной магнитоле можно сделать своими руками, при этом понадобится минимальный перечень деталей и инструментов

Если стоит вопрос внедрение разъёма AUX в кассетную магнитолу, то процесс не отличается сложностью. На передней панели устройства есть регулятор громкости с 3-мя расположенными в ряд выводами. К крайним выводам припаиваем провода длиной 25 см. Желательно чтобы провод был экранированным, что позволит избежать появления помех. С устройства провода выводят наружу. Как вариант можно в боковой стенке сделать под них небольшое отверстие. Осталось подсоединить аудио разъем и чтобы не запутаться с каналами пригодится наша пометка. Когда провода будут припаяны к разъёму, подбирают удобное место для его крепления.

По завершении монтажа проверяют работоспособность динамиков в режиме радио. Для подачи внешнего сигнала (с mp3 плеера, смартфона или планшета) используют соответствующий аудиопереходник, который соединяет аудиовыход одного из перечисленных устройств с AUX входом магнитолы. При этом на магнитоле нужно включить компакт диск для активации каналов.

Как сделать линейный вход на автомагнитоле самостоятельно

Далеко не все автомобили оснащены входом АУКС, но сделать его своими руками не представляет особой трудности. При этом элементарные знания схемотехники и умение работать паяльником надо все же иметь. Для выполнения работы потребуются:

• паяльник мощностью 25-40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• отвертки;
• изолента и термоусадочная трубка;
• акустический кабель необходимой длины;
• гнездо стерео 3,5мм для установки на кабель.

Демонтаж головного устройства на FORD C-MAX

Для начала необходимо снять головное устройство с автомобиля. Для этого может потребоваться 2-4 специальных ключа. Практически для любой модели авто можно найти соответствующий видеоролик в Ютуб.

Далее удобно работать на столе. Необходимо снять крышку автомагнитолы со стороны печатной платы. Проще всего сделать подключение, если на плате имеется распиновка (маркировка) соответствующих точек.

Пайка кабеля к печатной плате автомагнитолы

Линейный вход правого канала отмечается R-CH (расшифровывается right channel, то есть правый канал) и к этой точке следует припаять один из проводников кабеля. Вторую жилу кабеля необходимо присоединить к контакту входа левого канала, который маркируется L-CH (транскрипция left channel, то есть левый канал). Общий проводник нужно припаять к дорожке GND, которая соединена с корпусом магнитолы и минусом аккумулятора. Эта дорожка — самая широкая и покрывает значительную часть печатной платы.

При отсутствии указанной маркировки необходимо найти точки подключения регулятора громкости и присоединиться к ним. Средний вывод переменного резистора каждого канала подключен к соответствующему входу усилителя, один из крайних выводов чаще всего соединен с минусом питания, то есть GND, а на третий вывод подается сигнал источника, к которому и следует подключиться. Лучше всего найти в Интернете принципиальную электрическую схему Вашей магнитолы и ориентироваться по ней.

Нагрев термоусадочной трубки с помощью паяльника

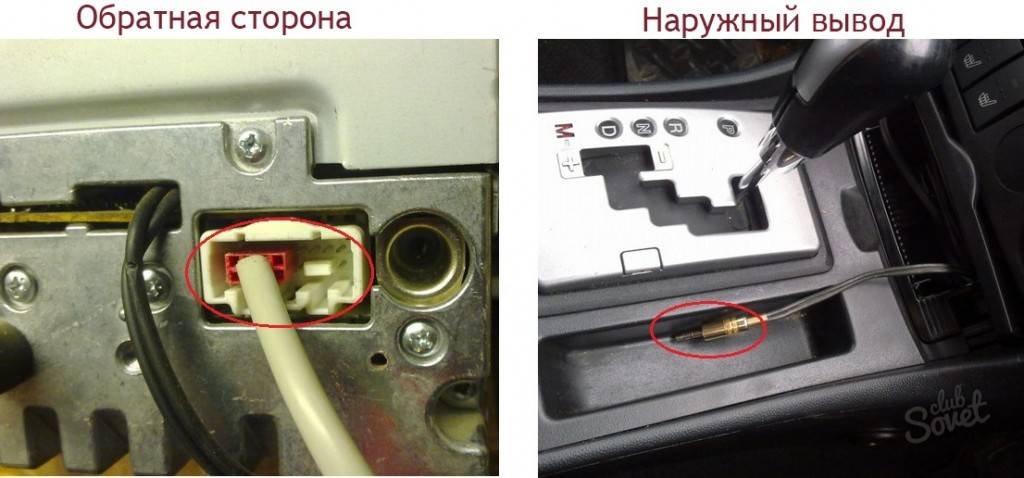

Теперь кабель нужно протащить наружу магнитолы через одно из отверстий на ее задней панели. Его длина должна быть достаточной для удобного использования, при этом слишком длинный провод подвержен влиянию помех.

Перед сборкой головного устройства необходимо проконтролировать мультиметром правильность распайки, целостность жил и отсутствие короткого замыкания между ними. Следует уложить шнур внутри корпуса магнитолы таким образом, чтобы при установке крышки его изоляция не была повреждена острыми элементами монтажа.

Проводник GND припаивают к общему контакту разъема. Сигнальные провода левого и правого каналов соединяют с его боковыми контактами точно так же, как это делалось при самостоятельном изготовлении кабеля АУКС (смотрите выше).

Магнитолу устанавливают на место и размещают гнездо АУКС в удобном месте. Как указывалось выше, перед включением необходимо уменьшить уровень громкости головного устройства автомобиля и подключаемого гаджета. Далее следует подобрать уровень сигнала источника, при котором обеспечивается наилучшее качество звучания. С этой же целью следует выбрать оптимальный режим работы автомагнитолы.

Желая ознакомиться с рекомендациями автопроизводителей по применению АУКС, я заглянул в толстые фолианты своего авто и автомобиля жены. К сожалению, современные руководства по эксплуатации содержат массу предостережений типа «не сушите кошку в СВЧ» и мало внятного по использованию аудиосистемы. Надеюсь, вышеизложенное восполнит данный пробел.

Как без провода подключиться к AUX: что такое AUX- Bluetooth и USB AUX адаптер

Рассмотрев сам AUX, что есть в машине, а так же преимущества и недостатки, которые имеет такой разъем, можно сделать вывод, что главный недостаток это однозначно вспомогательный кабель. Естественно, есть решения, позволяющие подключаться к магнитоле через AUX без кабелей.

Речь идет о специальных адаптерах, которые вставляются во вспомогательный разъем магнитолы и подключаются к мобильному устройству по Bluetooth (аудиоадаптер Bluetooth). Эта технология доступна практически во всех смартфонах.

Проще говоря, благодаря такому решению магнитола с AUX в машине становится своего рода блютуз — наушниками для смартфона или планшета. Однако наряду с достоинствами (возможность управлять треками прямо с адаптера, принимать звонки с мобильного телефона, набирать последние номера и т д.) есть и множество недостатков.

Среди недостатков вспомогательных блютуз-адаптеров можно отметить не самое лучшее качество звука и «заикание» при воспроизведении, необходимость подключения дополнительного питания к адаптеру, так как его батареи просто не хватает для работы в течение длительного времени и т.д.

Обратите внимание, что есть также решение USB AUX. Такой переходник представляет собой кабель, на одной стороне которого выполнен разъем USB, а на другой — такой же разъем 3,5 для магнитолы

При этом подключить «флешку» через AUX в данном случае не получится, так как на нее не поступает питание 5 В, которому просто неоткуда взяться при подключении разъема AUX.

Как видите, вход AUX в машине позволяет подключить MP3-плеер, смартфон и другие внешние мобильные устройства. Соединение может быть выполнено двумя способами:

• с помощью кабеля (aux кабель);
• покупка адаптера AUX-Bluetooth;

Первый вариант самый простой, получается дешево, просто и доступно. Если кабель хорошего качества (не менее двух жил), звук тоже будет нормального качества. В то же время недостатком является то, что избавиться от кабеля при таком подключении невозможно.

Что касается bluetooth-адаптера AUX, то в этом случае аудиопоток передается по беспроводному каналу с внешнего устройства на сам адаптер, подключенный к AUX. Решение дороже, однако обещают расширение функционала.

Нетрудно догадаться, что качество звука будет зависеть и от качества преобразования в переходнике

Важно, чтобы указанный адаптер имел хороший аудиокодек, чтобы сопряжение устройств по Bluetooth происходило быстро, соединение не терялось и т д. Также дополнительные функции (голосовое управление, управление кнопками на адаптере) могут не всегда работать должным образом, особенно на недорогих устройствах

Также важно учитывать, что этот тип адаптера нуждается в зарядке

Также дополнительные функции (голосовое управление, управление кнопками на адаптере) могут не всегда работать должным образом, особенно на недорогих устройствах

Также важно учитывать, что этот тип адаптера нуждается в зарядке

На практике многие автолюбители отмечают, что срок службы таких устройств невелик, качество звука хуже, чем при подключении через AUX обычным кабелем, функции громкой связи тоже работают не очень хорошо и т.д.

• https://dongfeng-auto.ru/avtomobil-drugoe/aux-rasshifrovka.html
• https://SwapMotor.ru/instrument-i-oborudovanie/aux-v-avtomobile.html
• https://autolocked.ru/magnitola/aux-v-avtomagnitole-i-kak-ego-podklyuchit
• https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-aux-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
• https://moyidorogi.ru/chto-takoe-aux-i-kak-podklyuchitsya-k-avtomagnitole/
• https://SamoDelino.ru/elektronnye-samodelki/aux-chto-eto.html
• https://avto-layn.ru/pro-mashiny/aux-chto-eto.html
• https://DriverTip.ru/osnovy/aux-v-avtomobile-i-kak-im-polzovatsya.html
• https://priorik.ru/lajfhak-kak-podklyuchit-auks-v-mashine/
• https://ravon82.ru/dlya-avto/vyhod-auks.html
• https://prometey96.ru/ustrojstvo-avto/aux-chto-eto.html
• https://krutigayki.ru/aux-chto-eto-v-avtomobile/
• http://KrutiMotor.ru/aux-dlya-magnitoly/

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

1. Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

   Для проверки кабеля подключаем телефон с его помощью к компьютеру

2. Проверить исправность разъёмов магнитолы. Здесь тестирование производится по той же схеме, что и в первом случае.
3. Убедиться в поддержке данной моделью магнитолы программного обеспечения, установленного на смартфоне.
4. Узнать о наличии вирусов на телефоне. В этом случае считывающее устройство магнитолы может просто «отказаться» переносить файлы, содержащие вирусы.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

1. Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

   Перезагружаем смартфон для решения возможной проблемы системного сбоя

2. Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
3. Для проверки попробовать подключить к магнитоле другое устройство.
4. «Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
5. При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
6. Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.

Советы по покупке

Доступность AUX кабеля практически повсеместная. Не забывайте о качестве провода, которое может существенно варьироваться

Покупателем важно сэкономить, но в данном случае продавец будет прав: стоимость кабелей невысока, и зачастую не превышает 300 руб. Если вы совсем стремитесь сэкономить, то помните о малом сроке службы провода, он будет иметь недостаточную длину, и неприятным на ощупь

Существует народный миф относительно низкого качества китайских товаров, но он не имеет пол собой реальных оснований. Кабели, как и практически всё прочее, также создаются в Китае. Приобретая такую продукцию, покупатель быть уверен в том, что она качественная. Однако покупка AUX кабеля без бренда или по явно сниженной ценой не рекомендуется.

Не последняя роль отводится качеству оплётки провода, как важнейшему элементу. Благодаря качественной тканевой оплётке, провод делается необходимой степенью гибкости и прочности, по сравнению с обычной изоляцией, которая твёрдая и не гибкая.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
2. Компьютерный планшет.
3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
4. Микрофон, если в магнитоле есть функция «караоке».
5. Ноутбук.
6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Телефон с кабелем АУКС, готовый к подключению

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

• Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
• Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
• Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
• Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Кабель с USB переходником и Bluetooth

Источники

• https://autolocked.ru/magnitola/aux-v-avtomagnitole-i-kak-ego-podklyuchit
• https://SamoDelino.ru/elektronnye-samodelki/aux-chto-eto.html
• https://muzhik-v-dome.ru/avto-i-moto/apgreyd-kassetnoy-magnitolyi-svoimi-rukami/
• https://scart-avto.ru/remont/poshagovaya-instruktsiya-po-izgotovleniyu-aux-kabelya-dlya/
• https://carnovato.ru/kak-podklyuchit-aux-k-magnitole/
• http://1avtozvuk.ru/remont/vxod-i-vyxod-aux-na-shtatnoj-magnitole
• https://my-class.ru/kak-podklyuchit-mp3-pleyer-k-avtomagnitole-yesli-net-aux/
• https://dongfeng-auto.ru/ts/kak-vpayat-auks-v-magnitolu.html
• https://SwapMotor.ru/instrument-i-oborudovanie/aux-v-avtomobile.html
• https://avtopribambas.com/info/chto-takoe-vxod-aux-v-avtomagnitole-i-kak-ego-sdelat-samomu.html
• https://automotogid.ru/chto-delat-esli-v-mashine-net-aux/

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

Если по некоторым причинам использование штатных переходников невозможно, то можно приобрести bluetooth-адаптер. Устройство подключается к любому jack-разъему в 3,5 мм. В автомагнитоле блютуз-адаптер подсоединяется к AUX-входу. При помощи устройства происходит беспроводная передача звукового сигнала. К преимуществам подключения AUX с bluetooth-адаптером относят:

• Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
• Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
• Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
• Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
• Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».

Что такое AUX: особенности данного типа подключения

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения. В отличие от USB-подключения, AUX является дополнительным (вспомогательным) выходом. Если просто, через USB передается «сырой» необработанный поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал

Если просто, через USB передается «сырой» необработанный поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные, также обычно реализованы основные функции управления воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Получается, любой смартфон (не важно, iPhone или Android), планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX). Это значит, что мобильное устройство выполняет всю работу, постоянно работает и быстрее разряжается (без подключения к источнику питания в авто)

Также качество готового аудиосигнала в большей степени зависит от возможностей мобильного устройства, а не от возможностей магнитолы

Это значит, что мобильное устройство выполняет всю работу, постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество готового аудиосигнала в большей степени зависит от возможностей мобильного устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

1. На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
2. К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
3. Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.
4. Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
5. После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

Комментарии

Такое гнездо AUX у меня было ещё на дисковом CD-плеере, я к нему компьютерные колонки подключал и слушал музыку, как на маленьком магнитофоне.

А вот на машине использовать это гнездо на передней панели что-то в голову никак не приходило, хотя отлично понимал, чо это стандартный аудиовход. У меня в магнитоле есть Караоке, которым никогда не пользовался и думал только о том, что в эту дырку надо втыкать только микрофон, а ведь действительно, из гнезда проигрывателя через наушники выходит маломощный аудиосигнал, и на микрофоне выходит тоже маломощный аудиосигнал. Получается, что вместо микрофона можно спокойно использовать какой-нибудь аудиопроигрыватель.

Таким макаром можно даже советский катушечный магнитофон подключить, нужно только перепаять один джек и заменить его на стандартный советский штепсельный разём ШР-3(для моно) или ШР-5(для стерео, для моно тоже подойдёт), такие как на старых магнитофонах. Если мне память не изменяет, то средний контакт в этом разёме соответствует сигналу(на вашем рисунке он под номером 1); масса, это металлическое кольцо по кругу самого штекера(на рисунке под номером 2); а для стереосигнала там используется, кажется, любой из крайних контактов(на рисунке под номером 3). Будучи подростком такие шнуры делал для электрогитары.

( 1 оценка, среднее 5 из 5 )
