Меняем топливный фильтр на Toyota Corolla в кузове E120

Периодичность замены топливного фильтра на Тойоте Королла

Замену топливного фильтра по инструкции к эксплуатации нужно проводить каждые 80 тыс. км пробега. Многие автовладельцы ездят, не меняя фильтр, тем самым превышая рекомендуемый пробег чуть ли не вдвое. Так обходиться с топливной системой и двигателем нельзя, ведь не секрет, что качество отечественного бензина, сильно уступает японскому стандарту. Поэтому имейте в виду, что топливный фильтр, как и любой другой элемент очистки, не может быть вечным и его ресурс ограничен пробегом автомобиля или определенным интервалом времени. Специалисты ТО настоятельно рекомендуют производить замену каждые 50 тыс. км пробега. Впрочем, замена топливного фильтра может потребоваться и раньше. На это вам укажут определенные признаки.

Как часто нужно менять топливный фильтр?

Производитель утверждает, что замену этого элемента рекомендуется выполнять каждые 80 000 километров пробега при условии нормальной эксплуатации автомобиля. Некоторые владельцы Тойоты затягивают с заменой, почти в два раза превышая указанный в инструкции интервал, в результате чего им приходится намного раньше чинить двигатель. Кроме того, в тяжелых условиях менять топливный фильтр желательно чаще особенно в регионах с нестабильным качеством топлива. Специалисты мастерских и СТО рекомендуют проводить процедуру каждые 50 000 километров или чаще. Кроме того, замена может потребоваться при попадании в топливо посторонних частиц, которые сильно забивают сетку и способствуют ускоренному износу.

Что случится при игнорировании проблем

Закрывать глаза на глохнущий во время поездки мотор – приближать себя и других участников движения к беде. Изношенный и засоренный фильтр приводит к некорректному функционированию мотора машины. На его компонентах скапливается конденсат, стимулируя появление ржавчины.

Смолы намного уменьшают эффективность эксплуатации автомобиля. Постепенно выйдут из строя все элементы комплекса, доводя владельца до серьезных финансовых затрат. Проблемных ситуаций избежать, если вовремя менять очистительной устройство, то есть топливный фильтр, предназначающийся для очищения моторного отсека.

Машина сама сигнализирует о появлении дефектов, главное — уметь к ней прислушаться и не отмахиваться от возникшей проблемы. Ведь ее рано или поздно придется решать. Если самому нет времени возиться с заменой фильтра, нужно обратиться в сервисный центр. Специалисты оперативно справятся с этой работой.

Замена на Corolla 120 кузов

Что понадобится для замены?

Срок эксплуатации ТФ в среднем составляет 50 тысяч км. Но этот пробег рассчитан на японские дороги и срок службы элемента значительно сокращается как минимум в два раза, если вы регулярно ездите по запыленной местности. В общем, все зависит от условий региона, в котором используется ваше транспортное средство. Поэтому на Тойоте лучше производить замену ТФ не реже, чем каждые 25 тысяч км пробега. Итак, если вы поняли, что подошло время замены очистительного элемента топливной системы, то заранее нужно подготовить:

• непосредственно топливный фильтр. Оригинальный ТФ для Короллы в сборе будет стоить не менее 4 тысяч рублей (около 1 тысячи гривен), в то время как фильтр китайского производства обойдется в 2 500 рублей (около 700 гривен). Разумеется, на свой авто лучше ставить оригинал, но отечественные автомобилисты давно практикуют установку китайских фильтров, которые зачастую работают не хуже японских;
• два уплотнительных кольца, стоимость которых составляет 200 рублей (50-60 гривен);
• плоскую отвертку или нож;
• крестовую отвертку;
• немного ветоши;
• пылесос;
• емкость для слива топлива из бензонасоса.

Уплотнительные кольца для ТФ

Пошаговая инструкция по замене элемента

Итак, приступаем к замене ТФ на вашей Тойоте Королле в 120-м кузове 2007 и 2008 годов выпуска.

В первую очередь демонтируем задние сидения вашего авто и снимаем обивку салона, находящуюся под сидениями.
Вашему взору представляется крышка бензонасоса.
Берем нож или плоскую отвертку и аккуратно (очень аккуратно — пластиковая крышка хрупкая) поддеваем ее и отодвигаем в сторону

Если снять не получается, то при помощи ножа нужно соскрести слой герметика, на котором держится крышка бензобака.
Демонтируем крышку.
Берем заранее подготовленную емкость и очень осторожно отсоединяем шланги (из них может политься бензин, около 200 грамм).
Видим очень запыленную крышку нашего фильтра, ее нужно пропылесосить, чтобы пыль не попала в бак.Крышка элемента Короллы в 120-м кузове
Берем крестообразную отвертку и откручиваем восемь болтов, на которых держится крышка ТФ.
Перед тем, как приступить к демонтажу ТФ, когда трубки уже отсоединены, автомобиль необходимо завести. Ждем несколько минут, пока машина сама не заглохнет

Когда это произошло, заводи ее еще раз и повторяем процедуру. Таким образом из системы уйдет весь бензин.
Теперь снимаем клеммы аккумулятора.
Снимаем топливный насос, приступаем к его визуальному осмотру
В первую очередь по сеточке (это элемент грубой очистки системы) смотрим, насколько сильно она загрязнена.Бензонасос Короллы в 120-м кузове
Затем приступаем к разбору бензонасоса, чтобы получить доступ к элементу тонкой очистки и осуществить замену обоих расходных компонентов.
Для начала нужно демонтировать поплавок.
Когда поплавок снят, демонтируем фильтр грубой очистки, а затем — элемент тонкой очистки.ТФ Corolla в 120-м кузове
Если вы не купили резиновые прокладки, то их ни в коем случае нельзя терять.
Берем новый фильтр, устанавливаем его в бензобак и собираем все в обратной последовательности.
Важно помнить, что на новый фильтр нужно установить старую сетку и поплавок.

Пошаговые действия при снятии и замене фильтрующего элемента

1. Доступ к топливному фильтру Тoyota Сorolla 120 осуществляется из-под заднего сиденья с левой стороны салона. Снимаем обивку днища кузова под задним сиденьем слева и получаем доступ к крышке полости бензобака.

   Фото 1. Люк полости бензобака под сиденьем слева.

2. Подковыриваем крышку отвёрткой (она приклеена герметиком) и получаем доступ в полость над бензобаком в месте установки насосного блока топливной системы. Прежде, чем приступить к замене, нужно хорошо пропылесосить открывшуюся полость сначала под обивкой днища кузова, а затем – над бензобаком.

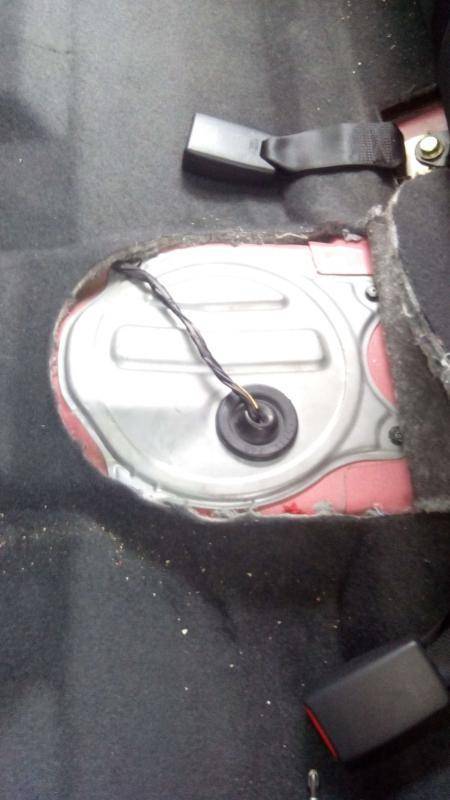

   Фото 2. Открытая полость над бензобаком. Видна крышка топливного блока Тoyota Сorolla с бензопроводами и электрическим разъёмом.

3. Размыкаем электрический разъём, отсоединяем шланги прямой подачи бензина и обратки. Для снятия шланга обратки нужно вытащить в сторону тонкой отвёрткой жёлтый фиксатор

   Фото 3 Отсоединение шлангов прямой подачи и возврата бензина

4. Выкручиваем крестообразной отвёрткой восемь винтов и снимаем насосный блок. Вот как он выглядит на фото (внизу)

   Фото 4. Снятый насосный блок. Внизу видна Г-образная сетка фильтра-заборника топлива.

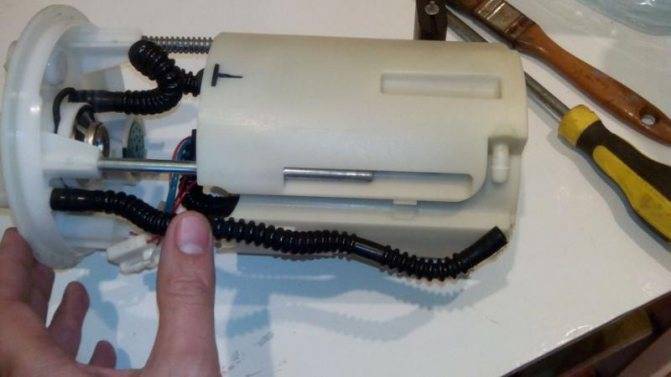

5. Отсоединяем поплавок, сняв защёлку, затем рассоединяем корпус блока в верхней части, утопив пластиковые клипсы по кругу.
6. С небольшим усилием вытаскиваем бензонасос из резинового уплотнения.

7. Вставляем бензонасос в новый корпус фильтра тонкой очистки. Промываем и продуваем сжатым воздухом сетку заборника, а затем всё собираем в обратном порядке.

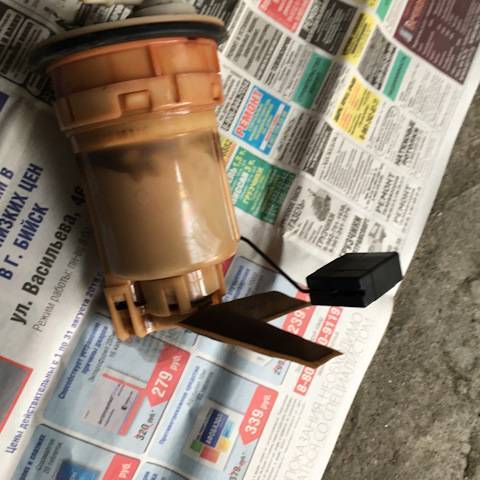

   Фото 5. Распиленный корпус старого фильтра тонкой очистки топлива. Видны следы сильнейших загрязнений.





















Если замена выполнена правильно и не забыты уплотнительные кольца из резины, то двигатель без проблем запустится и будет работать лучше прежнего.

В других моделях Тoyota Сorolla, например со 150 кузовом 2008 года выпуска, вместо металлической крышки топливного блока с винтами на горловину бака накручивается большое пластиковое кольцо с резиновым уплотнением. Для снятия блока нужно кольцо повернуть против часовой стрелки, ослабив уплотнение и снять затем весь насосный блок.

Фото 6. Другая конструкция крышки насосного блока для моделей с доступом с правой стороны под задним сиденьем.

Откручивать кольцевую крышку можно осторожными ударами через деревянные наставки молтком по рёбрышкам крышки. При дальнейшей разборке что-то отличается от конструкции Тoyota Сorolla со 120 кузовом до 2008 года выпуска. Например, несколько иначе выглядит сетка заборника, отдельной частью может быть фильтр тонкой очистки, а в остальном практически всё тоже.

Правила безопасности

Пары бензина для организма человека являются сильным ядом. При химическом отравлении может возникнуть головная боль, слабость, тошнота, головокружение. В долгосрочной перспективе, при постоянном контакте с бензином, он может играть роль канцерогена. Бензин также взрыво- и пожароопасен.

Поэтому необходимо соблюдать следующие правила безопасности при замене топливного насоса:

• Не производить работ в закрытом или слабо проветриваемом помещении;
• Исключить любую возможность контакта с открытым пламенем (не курить, не подсвечивать рабочую зону огнём);
• Для минимизации утечек бензина, перед разборкой колбы, слить весь бензин, который возможно, в герметичную тару;
• Если произошла утечка – сразу использовать обтирочный материал. После использования, во избежание распространения ядовитых паров, переместить в закрывающуюся тару;
• При возникновении признаков отравления немедленно покинуть рабочую зону и выйти на открытый воздух. При ухудшении состояния обратиться за медицинской помощью.

Рекомендации профессионалов по замене топливного фильтра на «Тойота-Королла» 150

Специалисты советуют придерживаться следующего алгоритма:

• Сидения на задних креслах приподнимаются и снимаются.
• Под обшивкой скрывается специальный лючок. Добраться до него можно, сняв обивку.
• Плоская отвертка поможет снять крышку; можно чуток прогреть крышку, если ее трудно снимать. Это возможно с использованием фена.
• Под крышкой много скопившейся пыли, от нее освобождаются с помощью простого пылесоса.
• Давление в системе должно быть снижено. Для этого насосная клемма убирается, двигатель приводится в движение.
• Если мотор перестал работать, манипуляции по демонтажу продолжаются.
• Трубки подачи и «обратки» отсоединяются, нажимая на фиксирующие скобы.
• Крепления крышки (их здесь 8 штук) отвинчиваются. Извлекается фильтр, не допуская проникновения бензина на кузов. Сборка проводится в обратном порядке.

Топливная система функционирует в нормальном режиме при условии соблюдения правил эксплуатации транспорта и выборе качественного топлива. Полезно узнать о требованиях, предъявляемых к автозапчасти.

Подробнее о фильтрах

На машину устанавливают определенный вид фильтрующего агрегата в зависимости от типа кузова, года ее производства. Перед заменой необходимо правильно подобрать его. Эксперты выделяют несколько видов, подходящих для «японца».

• Для моделей Corolla-180 лучше выбирать изделие с артикулом 23300-28040.
• На кузов «Тойота-Королла-150» топливный фильтр ставят с артикулом 77024-12030.
• Для кузова 120 подойдет модель с грубой системой очистки.

Не стоит опасаться приобретать китайские или корейские продукты. При условии покупки у надежного продавца казусов с автодеталями не случиться. Необходимо учитывать VIN-номер при выборе. Тогда вероятность ошибиться будет равняться нулю.

Особенности выбора и замены

На рынке автодеталей владельцу Королла как 2008 года выпуска, так и более поздних версий может быть на выбор предложено как минимум три типа фильтров – китайские и корейские детали-аналоги и оригиналы. Оригинальная продукция, как правило, стоит на порядок дороже, но является высококачественной и надежной. Сколько готов владелец Тойоты отдать за новый фильтрующий элемент, зависит от его бюджета.

После 2008 года Toyota Corolla стали оснащаться фильтрами для топлива, которые возможно при засорении поменять независимо от бензинового насоса, не прибегая к замене всего модуля, отвечающего за подачу горючего в бензобак.

Всегда следует очень внимательно подходить к процессу выбора, и приобретать надо именно тот топливный фильтр для Toyota Corolla, который подходит конкретному году выпуска авто и типу кузова.

Замена в автомобилях 2007–2008 годов выпуска с кузовом 120

Средний срок, при котором элемент будет качественно фильтровать топливо на автомобилях Королла Е120, – 50 тысяч км. Но нужно учитывать, что этот параметр рассчитан для японских дорог, качество которых значительно выше отечественных. Поэтому в случае использования авто в нашей стране следует менять фильтр каждый раз после пробега 25–30 тысяч км.

Чтобы процедура замены прошла быстро и без проблем, следует подготовить такой набор инструментов и других необходимых предметов:

новый фильтр для топлива, который будет установлен взамен старого (желательно оригинальный, хотя иногда попадаются китайские расходники, работающие неплохо);

новые уплотнительные кольца (2 штуки);

• отвертки крестового и плоского типа;
• ветошь;
• посуда для сливания излишков горючего.

Вначале надо снять задние сиденья и удалить их внутреннюю обивку. Под ней располагается крышка бензонасоса.

Плоской отверткой осторожно, стараясь ничего не повредить, необходимо снять крышку бензонасоса. После того, как все это проделано, следует пару раз завести авто и дать ему заглохнуть, чтобы весь бензин, который может находиться в системе, ушел из нее

Затем надо снять аккумуляторные клеммы. После достается сам насос, и производится его осмотр, оценивается состояние сеточки для грубой очистки

После того, как все это проделано, следует пару раз завести авто и дать ему заглохнуть, чтобы весь бензин, который может находиться в системе, ушел из нее. Затем надо снять аккумуляторные клеммы. После достается сам насос, и производится его осмотр, оценивается состояние сеточки для грубой очистки.

Надо демонтировать поплавок и снять элементы грубой тонкой очистки, которые заменяем новыми.

После установки новых элементов следует в обратной последовательности сделать сборку и установить насос для бензина на его место.

Замена в авто с кузовом 150

Чтобы произвести замену топливного фильтра на Тойота Королла в кузове 150, нужен тот же набор инструментов, а также новые фильтр и уплотнительные кольца. У данной модификации крышка бензонасоса выполнена из пластика и оснащена резиновым уплотнителем. Чтобы снять бензонасос, необходимо повернуть кольцо против часовой стрелки и добиться ослабления уплотнения. Дальнейший процесс замены совпадает с действиями для 120 кузова.

Замена на Corolla 120 кузов

Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.

Инструменты

Перед заменой фильтра надо подготовить следующие материалы и инструменты:

• отвёртка с тонким плоским жалом;
• отвёртка с крестообразным жалом;
• клещи для демонтажа пружинного зажима;
• ветошь для протирки;
• плоская ёмкость, над которой разбирается насос.

Пошаговая инструкция

Алгоритм действий:

Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака

При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля

Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.

Замена фильтра на Королла 120 хетчбэк

На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.

Последовательность действий при замене:

Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать

Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.

Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.

Крышка модуля на болтах

Примерная схема съёмника

Отсоединение нижней трубки

Клипса фиксации фильтра в стакане модуля

Подготовленный к снятию крышки модуль

Снятие модуля из бака

Фильтр с установленным в нём насосом

Выдавливание насоса болтом

Установка новых трубок

Промытый фильтр грубой очистки

Собранный модуль с трубками

Проверка герметичности мыльным раствором не пройдена

Фильтр на других Короллах

На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.

Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.

При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.

Хорошо виден датчик второй половины бака справа

Одна трубка подачи топлива

Крепление модуля снято

На модуле видны трубки подачи топлива из другой секции бака

Разобранный модуль

Насос с новыми фильтрами в сборе

Пожарная безопасность при выполнении работ

При работе по замене фильтра под днищем кузова из салона очень важно соблюдать правила пожарной безопасности. Уже через несколько секунд после съёма крышки бензобака в салон проникают пары бензина

Об их взрывоопасности в смеси с воздухом сказано везде. Поэтому ни в коем случае не должно быть источников искрообразования и, тем более, открытого огня!

Когда насосный блок снят и работы ведутся где-то на столе, горловину бензобака следует временно накрыть чистой плёнкой или плотной тряпкой. При этом не следует закрывать двери автомобиля – через них будет происходить проветривание салона. Также предпочтительнее, чтобы во время работы автомобиль находился на открытом воздухе.

Как и на Тойота Королла Е150, у 120-го кузова топливный фильтр расположен в бензобаке. Если быть точнее, то это часть конструкции самого топливного насоса. Для того, что поменять фильтрующий элемент бензина придётся вынуть непосредственно топливный элемент подачи.

Видеоматериал о замене в кузове E120 топливного фильтра

Видеоматериал расскажет, как быстро и правильно сменить топливный фильтрующий элемент, а также не напороть косяков при проведении процесса.

Вывод

Заменить топливный фильтр на Toyota Corolla E150 достаточно сложно, поскольку приходится разбирать часть салона и добираться в топливный бак. Так, рекомендуется доверять данную процедуру исполнять автосервисам, во избежания дополнительных неполадок.
