Какие форсунки устанавливают на автомобили ВАЗ 2114/2115
Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.
Форсунки Bosch:
Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.
Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.
Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.
Стандартная комплектация инжекторных моторов ВАЗ 2114/2115
Форсунки Siemens:
VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.
Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.
В зависимости от маркировки может быть применима на разных типах двигателей
Замена топливного фильтра ВАЗ 2114
Какие инструменты нужны для замены бензинового фильтра
Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:
- новый фильтр, подходящий по конструкции;
- уплотнительные кольца на патрубки бензопровода;
- рожковые ключи размеров 10, 17 и 19;
- две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.
Правила безопасности при замене
Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.
Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:
- Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
- Не проводите работу вблизи открытых источников огня; не курите.
- Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
- При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
- Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.
Сбрасываем давление в топливной системе
Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.
Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.
Снимаем отработанный фильтр
Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.
Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:
Тщательно обработайте крепление смазкой для более легкого снятия.
Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер
В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
Аккуратно отсоедините от основания трубки топливопровода.
Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
Осторожно снимите фильтр.
Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.
Установка нового фильтра на автомобиль ВАЗ 2114
Бензиновый фильтр устанавливается в обратной последовательности его снятию
Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо
После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.
Как заменить сетку бензонасоса, она же топливный насос на ВАЗ 2113-ВАЗ 2115?
Примечание! Прежде чем начать пару слов об этой сетки, по сути её можно и не менять на новую а можно будет сперва снять её и после чего промыть в бензине некоторая грязь от такой промывки отстанет от сетки и отпадёт, но всё же не вся грязь отпадёт, поэтому самым лучшим конечно же вариантом будет замена данной сетки на новую да и к тому же она стоит всего лишь в районе 50-130 руб.
Но всё же если вы окажетесь в ситуации когда сетка у вас будет сильно забита и машина будет ехать рывками, а под рукой данной сетки у вас не окажется тогда действительно можно забитую сетку снять и промыть её в бензине а после всего ещё было бы хорошо продуть её сжатым воздухом под давлением, к примеру компрессором, насосом и т.д.
Снятие: 1) В самом начале операции, снимите сам бензонасос с автомобиля. (О том как снять топливный насос, см. в статье: «Замена бензонасоса на ВАЗ»)
2) Затем когда насос будет снять возьмите его в руки или продолжайте удерживать в руке (В зависимости от ситуации), и после чего переверните насос таким образом чтобы он был направлен нижней частью в верх, в общем чтобы сетка была у вас перед глазами, а после этого возьмитесь рукой за данную сетку и просто потяните за неё вверх, тем самым она отойдёт и выйдет из зацепления то есть снимется с топливного насоса.
Установка: Новая сетка устанавливается так же как и снимается но только в обратном порядке, то есть вы беретё в руки новую сетку и просто одеваете её на то место где стояла старая сетка, но только одевайте до того пока она полностью не войдёт и не упрётся, а когда она будет одета проверьте хорошо ли она сидит на бензонасосе не шатается ли, а после проверки установите топливный насос на своё место.
Примечание! Когда всё будет установлено на свои места, проверьте как работает топливный насос с новой сеткой, для этого заведите его во-первых он должен будет завестись отлично (С первого раза) но только при условии что двигатель исправен, а после того как он заведётся прокатитесь немного на нём, при езде обратите своё внимание на то как движется машина, то есть она дёргаться не должна и ход её должен быть ровный!
Дополнительный видео-ролик: Более подробно о том как заменить сетку на бензонасосе, вы сможете увидеть на примере замены этой же сетки на автомобиле ВАЗ 2110, они там заменяются абсолютно идентично, поэтому просмотрите видео и всё сразу поймёте:
30.12.2020
Сетка бензонасоса — это фильтр грубой очистки топлива. Засорение элемента — часто возникающая неисправность при эксплуатации авто в условиях российских дорог, а именно: низкое качество топлива отдельных производителей и АЗС. Сетка бензонасоса моделей ВАЗ стоит недорого, а замена не требует специальных знаний и приспособлений: может быть выполнена силами одного человека в течение часа. Прежде чем гнать машину в сервис на диагностику, надо проверить элементы очистки топлива.
Где находится бензонасосный фильтр
Система подготовки топлива ВАЗовских инжекторов состоит из двух фильтров — тонкой и грубой очистки. «Тонкий» представляет собой металлический цилиндр с тканевой начинкой. Располагается под днищем, в районе бака. Доступен из «ямы», эстакады, а при отсутствии таковых можно поддомкратить правую часть машины и вымостить колеса.

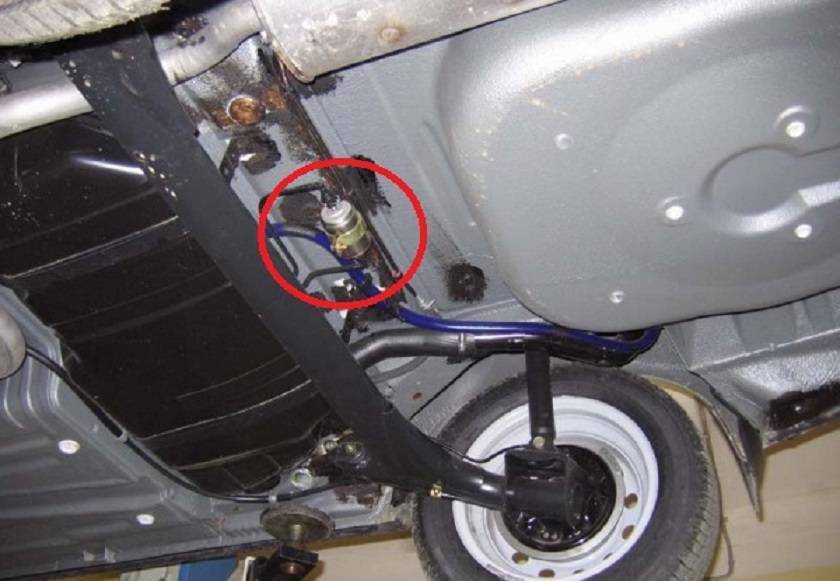

Расположение фильтра тонкой очистки на ВАЗ 2114
«Грубый» находится в корпусе бензонасоса, в топливном баке. Для замены нужно вскрыть бак и демонтировать насос в сборе. Замена сетки бензонасоса ВАЗ какой-либо сложности не представляет: с работой справится и новичок.
«Грубый» фильтр бензонасоса
ЗАМЕНА
Причин, почему стал нестабильно работать ДВС, много. И прежде, чем поменять топливный фильтр на ВАЗ 2114, необходимо убедиться, что дело именно в засорении элемента. В любом случае, если бензиновый фильтр забит, подача топлива будет неравномерной, и давление в топливной системе снизится. Давление проверяется манометром, который встраивается в топливопровод автомобиля.
Проверяют давление в нескольких режимах:
- На холостом ходу;
- На больших оборотах;
- При пережатом патрубке «обратки»;
- На заглушенном двигателе.
Включаем зажигание, бензонасос сразу накачивает бензин в систему, и появляется давление. Манометр должен зафиксировать цифру порядка 3 атм. Запускаем двигатель и даем ему поработать на холостых оборотах (2,5 атм.). При перегазовках стрелка манометра в исправной топливной системе может подниматься до цифры «3» и на сбросе оборотов падать до 2,5 атм. При пережатой «обратке» давление повышается до 6-7 атмосфер. При остановке мотора давление должно падать медленно, и стрелка манометра не может резко уходить на ноль. Но забитый фильтр – не единственная причина падения давления топлива в бензиновом тракте. Признаки неисправности топливного фильтра могут быть истолкованы неверно. Здесь может:
- Обладать малой производительностью бензонасос;
- Быть неисправным регулятор давления топлива.
Регулятор давления топлива находится на рампе Где находится топливный фильтр на ВАЗ 2114, мы выяснили, и менять его все равно уже подошел срок. Поэтому пора приступать к замене.
ИНСТРУМЕНТЫ
Для замены фильтрующего элемента тонкой очистки потребуются следующие инструменты:
- Ключи на 10 и 13 для ослабления хомута;
- Ключи на 17 и 19 для откручивания топливопроводов (фильтр с резьбовыми штуцерами).
ПОДГОТОВКА
Устанавливаем автомобиль на яму (еще лучше, если замену проводить на подъемнике), просто на земле фильтр заменить будет очень проблематично. Подготавливаем емкость для бензина (тазик или пластмассовая канистра, разрезанная сбоку). Понадобится и ветошь, если бензин все-таки прольется. Перед началом работ желательно сбросить давление в топливной системе, так как при демонтаже топливных трубок бензином можно залить все окружающее пространство.
Сбросить давление можно двумя методами:
- Удалить предохранитель, отвечающий за работу бензонасоса и запустить двигатель. Насос работать не будет, и после вырабатывания бензина в топливной системе мотор сам заглохнет (после не забудьте предохранитель вернуть на место!);
- Под задним сиденьем снять лючок и разъединить штекер, подающий питание на бензонасос. Также запустить двигатель и дождаться, когда мотор остановится.
РАБОТЫ ПО ЗАМЕНЕ
Как заменить топливный фильтр на ВАЗ 2114:
- Устанавливаем емкость под фильтром (все равно бензин немного протечет, несмотря на сброс давления);
- Не забываем снять любую из клемм на аккумуляторе, лучше обесточить автомобиль во время проведения подобных работ;
- Ключами на 10 и на 13 ослабляем хомут, который удерживает жестко топливный фильтр;
- Ключами на 19 удерживаем фильтр от вращения, а ключом на 17 откручиваем штуцеры топливопроводов (для мотора 1,5 л). Для двигателя 1,6 л отщелкиваем клипсы и сдергиваем топливные шланги.
- Демонтируем старый фильтрующий элемент и устанавливаем новый. Крепим штуцеры по своим местам, затягиваем хомут. Все очень просто, работа занимает не более получаса времени.
ТЕХНИКА БЕЗОПАСНОСТИ
Бензин – легковоспламеняющееся и ядовитое вещество, поэтому при проведении работ, связанных с его протеканием, необходимо соблюдать элементарные меры безопасности:
- Нельзя курить и пользоваться открытым огнем во избежание возникновения пожара;
- Необходимо под рукой держать огнетушитель или другие средства для тушения пожара (строительный песок, воду);
- Стараться, чтобы бензин не попадал на кожу и слизистую полости рта;
- Бензиновые протеки сразу вытирать ветошью, и затем складывать ее отдельно для утилизации. После контакта с бензином ветошью пользоваться уже нельзя!
СОВЕТЫ
- Штуцеры топливопровода следует демонтировать аккуратно, без резких движений.
- Топливный фильтр нужно устанавливать в определенном положении, на его корпусе есть стрелка. Стрелка указывает направление движения топлива.
- После замены фильтра следует два или три раза включить зажигание, не заводя мотор. Необходимо, чтобы бензонасос накачал топливо в систему.
Была ли полезна Вам данная статья??
Статья 3: Почему увеличивается расход топлива у автомобиля ВАЗ 2114
Снятие, установка и замена бензонасоса
- фигурную и плоскую отвертки;
- ключ номер 17;
- головку номер 7;
- ветошь.
Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему
При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.
Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.
Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115
Замену на этих модификациях ВАЗ можно осуществить своими руками
Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах
Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115
Алгоритм замены на карбюраторных ВАЗ начинается, прежде всего, со снятия элемента.
- Вначале ослабляются хомуты, которые расположены по обе стороны фильтра (сначала тот, что ближе к двигателю, затем другой).
- Потом отсоединяются топливные шланги.
Чтобы снять фильтр тонкой очистки, нужно ослабить хомуты и вынуть оба топливных шланга
Таким образом, можно легко и просто снять фильтр на карбюраторных ВАЗ.
Если в ходе снятия шлангов начнёт вытекать горючее, срочно закрыть отверстие пробкой. Демонтируя расходник, рекомендуется держать под рукой заглушку или просто тряпку.
Новый фильтр устанавливается на место старого так:
найти стрелку на фильтре;
Стрелка на фильтре должна смотреть на бензонасос
поставить его так, чтобы стрелка смотрела на бензонасос.
В конце нужно не забыть подтянуть хомуты.
Остаётся произвести подкачку топлива в фильтр, ведь новый элемент будет сухим. Подкачка проводится вручную. Нажать следует на рычаг бензонасоса пару раз. Одновременно смотреть на фильтр — должно быть видно, как он заполняется.
Замена на инжекторных автомобилях ВАЗ 2109/2114/2115
На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены тоже отличается, прежде всего, тем, что машину нужно поднять на яму или эстакаду.
- снять хомут, держащий фильтр;
- ослабить болты крепления очистителя ключом на 19;
Ослаблять гайки фильтра нужно двумя ключами
прежде чем снимать фильтр, нужно запомнить направление стрелки, указывающей на направление движения бензина в трубах.
После демонтажа элемента, рекомендуется проверить уплотнители. Если они износились, то придётся менять кольца на новые.
Уплотнительные кольца фильтра нужно обязательно проверять
Затем можно ставить новый фильтр:
- подсоединить оба штуцера, осуществить затяжку;
- затянуть болты хомутной скобы;
- запустить двигатель и дать ему поработать минут 2–3, чтобы проверить, нет ли где утечки.
Затяжка обязана проводиться с учётом правил по моменту затягивания гаечных соединений. Если перетянуть крепления, это может привести к отрицательным последствиям.
Если обнаруживаются протечка, то нужно сильнее затянуть гайку в том месте, откуда вытекает топливо.
Топливный очиститель грубой очистки или СГО меняется так:
- откидывается задний диван машины из салона;
- открывается доступ к этому лючку;
Доступ к лючку бензонасоса в инжекторном ВАЗ открывается путём откидывания заднего дивана
- головкой на 10 откручиваются все гайки по кругу;
- вынимаются защёлки и соединения;
Вот эти соединения на лючке топливного насоса надо снимать
достаётся топливный насос;

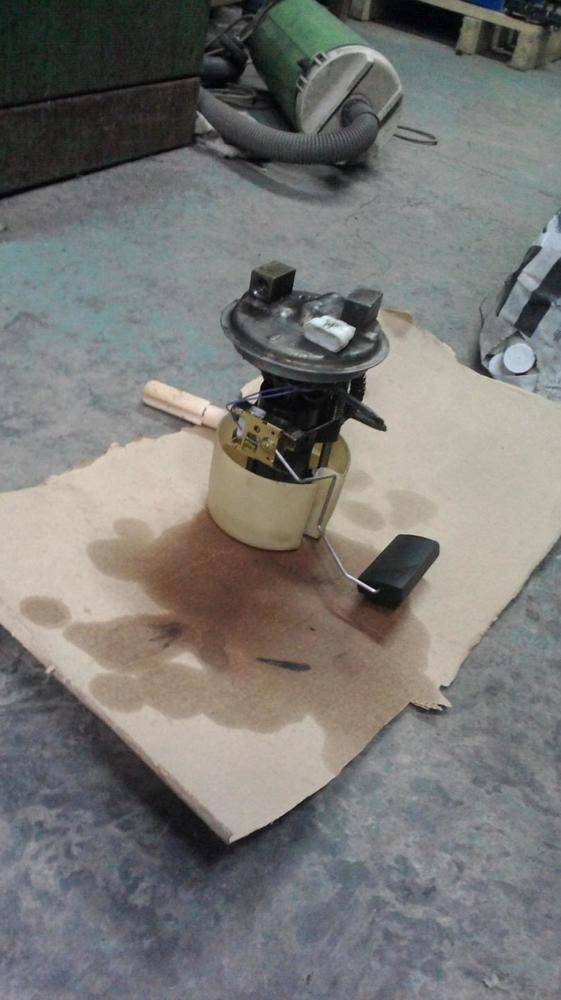

Бензонасос инжекторных ВАЗ в снятом виде
фильтр расположен в его нижней части, оттуда он и снимается.
Сетка грубой очистки расположена в нижней части бензонасоса
Процесс замены СГО аналогичен для Ваз с карбюратором и с инжектором.
Меры предосторожности
- Нельзя работать в закрытом со всех сторон помещении. Должно быть обеспечено проветривание.
- Курить строго воспрещается, так как при работе с топливной системой любая искра может привести к печальным последствиям.
- Желательно работать в перчатках и надевать защитные очки. Попадание горючей жидкости на кожу рук или на слизистую глаза может вызвать тяжёлую аллергическую реакцию или проблемы со зрением.
- Не допускается работать в жару, когда температура воздуха выше, чем 25–30 °С.
- Обязательно держать под рукой огнетушитель.
Регламент замены фильтра (через сколько нужно менять)
Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Вызвано это тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, а виною этому становится не только изначальное качество топлива, но и плохие условия транспортировки и хранения.
Очевидно, что следствием плохого и грязного топлива станет рост нагрузки на мотор и снижение его мощности. Соответственно с этим, уменьшится и ресурс топливной системы.
Согласно регламенту, очиститель на карбюраторных системах нужно менять каждые 10 тыс. км пробега транспортного средства, а на инжекторных — каждые 20 тыс. км. Учитывая вышеприведённые рекомендации, касающиеся чистоты топлива, срок замены желательно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.
Самостоятельная замена топливного фильтра
Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.
А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее – тут.
Все о блокировках дифференциала на Ниву и чуточку больше – здесь.
А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.
Основные требования безопасности
Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:
- Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
- Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
- Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
- Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.
Ну и конечно не забывать общие требования при работе на ямах и эстакадах.
Подготовительные работы
Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:
- Договориться на счет ямы или эстакады, если нет своей;
- Подготовить рожковые ключи на 10, 17 и 19;
- Запастись емкостью под слив бензина.
Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.
Порядок замены
Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой
Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:
Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
Снимается минусовая клемма с аккумулятора;
Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
Аналогично откручивается и отводящий шланг;
Из штуцеров извлекаются старые уплотнительные кольца;
Теперь можно снять старый фильтр, воспользовавшись ключом на 10
Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
Устанавливается фильтр в обратном порядке, но есть один нюанс
Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.
Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.
Итог
ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.
Пошаговый порядок проведения работ по замене на ВАЗ-2114
Перед тем как приступить к работам по демонтажу топливного фильтра, необходимо сбросить давление в системе. Это необходимо проделать для того, чтобы во время снятия, оно не брызнуло и не залило всё вокруг.
- Для сброса давления в первую очередь отодвигаем заднее сиденье, открываем люк бензобака и отключаем колодку питания насоса. Стрелкой отмечено расположение насоса под задним сидением
Демонтаж защитной крышки
Диагностируем бензонасос
- Далее, заводим автомобиль и оставляем его работать до того момента пока двигатель не перестанет работать и сам заглохнет.
- После этого пробуем завести автомобиль ещё раз для того чтобы убедиться в том, что в системе топлива нет.
- На этом работы по сбросу рабочего давления в системе можно считать законченными.
Рекомендуем: Кованые, литые или штампованные — какие диски лучше и чем они отличаются?
Альтернативный способ сброса давления
Если вы не чувствуете уверенности в правильности подобной процедуры, можно из блока извлечь предохранитель, расположенный там под маркировкой F3, отвечающий за питание бензонасоса.
Блок предохранителей под капотом отмечен стрелочкой
Когда предохранитель демонтирован, запустите двигатель и также дождитесь, пока всё топливо не закончится. Главное после выполнения всех работ, не забыть поставить этот предохранитель обратно на место.
Процесс демонтажа
Как уже выше говорилось, в зависимости от вида двигателя, способ фиксации фильтра отличается друг от друга.
Объём двигателя 1.6
Так, если вы обладатель мотора с объёмом 1,6 литра, достаточно, лишь нажать на фиксаторы трубок топливопровода с небольшим усилием и вывести их с места фиксации.
Объём двигателя 1.5
А если обладатель 1.5 – литрового мотора, то необходимо выполнить следующее:
- Аккуратно нанесите на все фиксирующие детали смазку, для того, чтобы они легче демонтировались.
- Далее, демонтируйте штуцер от привода топливопровода при помощи ключей на «17» и «19».
Откручиваемые гайки указаны стрелками.
- Во время этих действий необходимо плотно фиксировать соединение, во избежание фактов прокрутки.
- Остатки бензина, которые будут выливаться во время демонтажа оставьте стекать в ёмкость.
- Точно таким же способом демонтируйте фиксатор с обратной стороны и уберите остатки топлива.
- Когда фильтр ничего не держит, отведите от него все подводящие трубки топливопровода и ослабьте хомут крепления корпуса, воспользовавшись ключом на «10».
Эта гайка, как правило, откручивается легко.
- Демонтируйте старый фильтр.
Перед тем как приступить к монтажу фильтра, позаботьтесь об установке на патрубки уплотнительных колец, которые заранее протрите сухой ветошью от остатков топлива и иных жидкостей.
Кольцо указано красной стрелкой.
Обратную установку производите строго в обратном порядке снятию, обратив лишь внимание на то как указывает стрелка направления движения бензина по магистрали. На автомобилях с объёмом 1,5 с права налево по отношению к борту автомобиля, а на 1,6 наоборот.
После того как вы установили и зафиксировали новый фильтр на месте, подсоединили все провода питания топливопровода необходимо повернуть ключ зажигания и дождаться пока в двигатель накачается топливо.
До запуска двигателя эту процедуру необходимо проделать 3-4 раза, для того, чтобы вся полость фильтра заполнилась и вытеснила весь имеющийся воздух.
После этого заведите двигатель, и дайте ему поработать на холостом ходу, одновременно осматривая соединения фильтра на наличие подтёков
И если такие будут обнаружены, нужно заглушить мотор, и наиболее плотно зафиксировать соединения.
Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115
Замену на этих модификациях ВАЗ можно осуществить своими руками
Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах
Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115
Алгоритм замены на карбюраторных ВАЗ начинается, прежде всего, со снятия элемента.
- Вначале ослабляются хомуты, которые расположены по обе стороны фильтра (сначала тот, что ближе к двигателю, затем другой).
- Потом отсоединяются топливные шланги.
Чтобы снять фильтр тонкой очистки, нужно ослабить хомуты и вынуть оба топливных шланга
Таким образом, можно легко и просто снять фильтр на карбюраторных ВАЗ.
Если в ходе снятия шлангов начнёт вытекать горючее, срочно закрыть отверстие пробкой. Демонтируя расходник, рекомендуется держать под рукой заглушку или просто тряпку.
Новый фильтр устанавливается на место старого так:
найти стрелку на фильтре;
Стрелка на фильтре должна смотреть на бензонасос
поставить его так, чтобы стрелка смотрела на бензонасос.
В конце нужно не забыть подтянуть хомуты.
Остаётся произвести подкачку топлива в фильтр, ведь новый элемент будет сухим. Подкачка проводится вручную. Нажать следует на рычаг бензонасоса пару раз. Одновременно смотреть на фильтр — должно быть видно, как он заполняется.
Замена на инжекторных автомобилях ВАЗ 2109/2114/2115
На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены тоже отличается, прежде всего, тем, что машину нужно поднять на яму или эстакаду.
- снять хомут, держащий фильтр;
- ослабить болты крепления очистителя ключом на 19;
Ослаблять гайки фильтра нужно двумя ключами
прежде чем снимать фильтр, нужно запомнить направление стрелки, указывающей на направление движения бензина в трубах.
После демонтажа элемента, рекомендуется проверить уплотнители. Если они износились, то придётся менять кольца на новые.
Уплотнительные кольца фильтра нужно обязательно проверять
Затем можно ставить новый фильтр:
- подсоединить оба штуцера, осуществить затяжку;
- затянуть болты хомутной скобы;
- запустить двигатель и дать ему поработать минут 2–3, чтобы проверить, нет ли где утечки.
Затяжка обязана проводиться с учётом правил по моменту затягивания гаечных соединений. Если перетянуть крепления, это может привести к отрицательным последствиям.
Если обнаруживаются протечка, то нужно сильнее затянуть гайку в том месте, откуда вытекает топливо.
Топливный очиститель грубой очистки или СГО меняется так:
- откидывается задний диван машины из салона;
- открывается доступ к этому лючку;
Доступ к лючку бензонасоса в инжекторном ВАЗ открывается путём откидывания заднего дивана
- головкой на 10 откручиваются все гайки по кругу;
- вынимаются защёлки и соединения;
Вот эти соединения на лючке топливного насоса надо снимать
достаётся топливный насос;
Бензонасос инжекторных ВАЗ в снятом виде
фильтр расположен в его нижней части, оттуда он и снимается.
Сетка грубой очистки расположена в нижней части бензонасоса
Процесс замены СГО аналогичен для Ваз с карбюратором и с инжектором.
Меры предосторожности
- Нельзя работать в закрытом со всех сторон помещении. Должно быть обеспечено проветривание.
- Курить строго воспрещается, так как при работе с топливной системой любая искра может привести к печальным последствиям.
- Желательно работать в перчатках и надевать защитные очки. Попадание горючей жидкости на кожу рук или на слизистую глаза может вызвать тяжёлую аллергическую реакцию или проблемы со зрением.
- Не допускается работать в жару, когда температура воздуха выше, чем 25–30 °С.
- Обязательно держать под рукой огнетушитель.
Регламент замены фильтра (через сколько нужно менять)
Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Вызвано это тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, а виною этому становится не только изначальное качество топлива, но и плохие условия транспортировки и хранения.
Очевидно, что следствием плохого и грязного топлива станет рост нагрузки на мотор и снижение его мощности. Соответственно с этим, уменьшится и ресурс топливной системы.
Согласно регламенту, очиститель на карбюраторных системах нужно менять каждые 10 тыс. км пробега транспортного средства, а на инжекторных — каждые 20 тыс. км. Учитывая вышеприведённые рекомендации, касающиеся чистоты топлива, срок замены желательно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.
Процесс замены
Пошагово процесс замены выглядит так:
- Проведите сброс давления в топливной системе для предотвращения большого напора бензина при снятии шлангов. Снимите лючок бензонасоса под задним сидением и отключите фишку с проводами.
- Сняв фишку, запустите двигатель и дождитесь, когда он сам заглохнет. Это будет означать то, что в системе кончился оставшийся бензин, верните фишку на место и закройте лючок. Также можно отключить бензонасос при помощи его предохранителя, просто вытащив его из контактов.
- Приступайте к снятию крепления. При помощи ключей на 17 и 19 отверните гайки с обоих сторон. На более свежих автомобилях ВАЗ 2114 вместо резьбовых соединений, используются пластиковые защелки, на которых нужно отщёлкнуть фиксаторы.
Отведите открученные трубки по обе стороны и ослабьте крепление металлического обода ключом на 10.
- Снимите старый корпус.
- Установку производите в обратной последовательности. Не забудьте сменить уплотнительные кольца.
- Затянув все гайки крепления, включите зажигание несколько раз. Как только бензонасос прокачает топливо по всей системе запускайте двигатель. Проверьте наличие подтеков.
Так как снять топливный фильтр может быть трудно из-за закисания гаек, используйте при отвинчивании сразу два ключа.
Правила безопасности при замене топливного фильтра
Как заменить фильтр топливный на ВАЗ 2114, с этим вопросом нет никаких проблем, так как вышесказанное даёт понять причины и сам процесс замены, а вот правила безопасности, которые необходимо соблюдать, это также очень важный момент. Чтобы замена фильтра своими руками прошла успешно и без проблем, необходимо придерживаться неких норм по технике безопасности.
Ряд правил и советов для надёжной и безопасной замены топливного фильтра:
такую работу лучше всего выполнять на улице, над ямой, так как это работа с топливом, ну а если нет такой возможности, то помещение, в котором будет производится работа, хорошо проветрить;
важно отключить аккумулятор от машины, снимать его полностью не нужно, просто отключить и оставить в машине;
осуществить все условия, которые помогут защитить кожу от попадания бензина на кожу;
воздержать обязательно себя на момент замены запчасти от курения, так как работа напрямую связана с бензином;
все материалы, такие как тряпочки, которые были использованы в процессе, либо выкинуть, либо отвести для них какое-то отдельное место и пространство, где будут находиться только они;
такую техническую замену запчасти на авто, производить в вдалеке например от огня, либо любых возгорающихся объектов;
если на улице очень жарко, то лучше воздержаться от такой работы;
желательно иметь огнетушитель, которым в любой проблемной ситуации, можно воспользоваться.
