Артикулы
В каталоге Рено есть деталь с номером 7700845961. Как она выглядит, показано на фото.
Оригинальный топливный фильтр
Теперь перечислим аналоги:
- PEUGEOT-CITROEN 1567C6 или 1567C8
- ASAM 30515
- GOODWILL FG 300
- FINWHALE PF104
- FRAM G10230 или G5857
- FILTRON PP831/1
- BOSCH 0 450 905 287 или 0 450 902 161
- JAPANPARTS FC-120S
- HENGST FILTER H107WK
- HYUNDAI 31911-3A000
- ALCO SP-2061
- BLUE PRINT ADN12324
- AMC NF-2360
- MECAFILTER ELE6015
- NISSAN 16400JD51A
- KOLBENSCHMIDT 50013623
- VAG 6N0 201 511 A
- PROFIT 1530-0730
- UFI 31.710.00
- MAPCO 62072
- OPEL 818 513
- MISFAT E710
- SCT ST 393
- KNECHT KL 416/1
- LYNXauto LF-1400
- JAPKO 30120
- SOFIMA S 1710 B
- BRECKNER BK10201
- BUGUS QIN54
- CHAMPION L236
- MANN WK6002
- FRANCECAR FCR210130
- VALEO 587002 или 587001
- «Невский фильтр» NF2115g
Основная суть – в том, чтобы не купить фильтр «под хомуты». На патрубках должны быть буртики. Если их нет, говорим продавцу «до свидания».
Сколько стоит новый топливный фильтр на Рено Логан?
Цена нового фильтра может сильно отличаться в зависимости от производителя данных компонентов. Минимальная стоимость может начинаться от 200 рублей и заканчиваться 1000 рублями за штуку. Конечно, для такого автомобиля, как Логан, покупать фильтр за 1 тыс. руб. не самый здравый поступок, поэтому вполне можно обойтись простым и недорогим вариантом.
Также, стоит иметь ввиду, что вместе с основным фильтром стоит уделять внимание дополнительному, который находится непосредственно в сборе с модулем бензонасоса. Подробнее об этом есть специальная статья по замене сетки бензонасоса на Рено Логан
Процедура замены
После того, как удалось точно выяснить, где стоит фильтр, необходимо разобраться с тем, как он меняется. Предварительно нужно подготовить все оборудование, которое может понадобиться для проведения работ. Понадобится следующее:
- Набор ключей.
- Плоскогубцы.
- Чистая тряпка.
- Пустая емкость.
Когда все перечисленное в наличии, можно приступать
Вне зависимости от того, на какой модели проводятся работы, действовать нужно осторожно и внимательно
В случае, когда топливный фильтр выполнен заодно с насосом, рекомендуется отправиться на станцию технического обслуживания, ибо здесь процесс будет довольно трудным. Придется осуществлять полный демонтаж бензобака, а сделать это смогут далеко не все. В данном случае также придется строго соблюдать ТБ (технику безопасности).
Как поменять фильтр на Логане до 2006 года? Здесь нет ничего особенно сложного. Каждый человек сможет сделать это своими силами. Предварительно следует выполнить такие манипуляции:
- Включить зажигание.
- Снять минусовую клемму с АКБ.
- Снять крышку блока насоса.
- Демонтировать реле.
- Поставить клемму на исходное место.
Теперь завести мотор и дождаться пока он заглохнет. Дальше выключить зажигание и можно приступать.
Залезть под автомобиль.
Используя тряпку, очистить элементы, с которыми предстоит работать.
Перед глазами появится красная кнопка, следует на нее нажать. Это даст вам отсоединить от фильтра трубку.
Снять хомут, который удерживает сам фильтр.
Напротив красной кнопки находится зеленая. Нужно нажать на нее, чтобы отсоединить другую часть фильтра.
Теперь нужно поставить на старое место новую деталь и выполнить описанные процедуры в обратной последовательности.
Это интересно: Где находится предохранитель прикуривателя на Форд Фокус 2: рассмотрим основательно
Как стравить давление в топливной системе
Чтобы случайно не принять бензиновую ванну, прежде чем прикасаться к топливной системе, необходимо предварительно сбросить в ней давление. Если вы не можете подождать 3-4 часа после остановки автомобиля, действуйте следующим образом.
При остановленном двигателе откройте и зафиксируйте капот.
Снимаем провод с “минуса” аккума
Снимите крышку монтажного блока, нажав на левую и правую защелки
Вытащите реле, расположенное в монтажном блоке насоса (указано стрелкой на рисунке)
- Подключите провод к «минусу» аккумуляторной батареи и запустите двигатель, пока он не заглохнет сам по себе, после того, как закончится оставшееся топливо.
- Затем выключите зажигание и отсоедините топливопроводы.
Расположение
Заменяя фильтрующий элемент автомобиля, надо помнить, что в моделях до 2007 года он находится возле бака. На авто 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска фильтр расположен непосредственно в топливном баке. Фильтрующий элемент тонкой очистки встроен в бензиновый насос, грубый фильтр представляет собой специальную сеточку, располагающуюся в топливном модуле авто. Менять эти детали стоит совместно.
Модели Рено Логан с объёмом двигателя 1.6 литра прекратили выпуск в 2006 году, топливный фильтрующий элемент у них установлен около бака. Модели 2007 и последующих годов (1.4 литра) имеют «встроенный» фильтр. Чтобы найти расположение элемента, нужно знать версию автомобиля: 1.4 или 1.6 литра, шестнадцать или восемь клапанов двигателя.
Где располагается и каковы причины его замены?
Где находится фильтрующий элемент? В версии Logan первого поколения топливный фильтр расположен под днищем автомобиля. В соответствии с правилами инструкции по эксплуатации замена этого расходного элемента потребуется с периодичностью 30 000 км. Качество бытового топлива вносит некоторые изменения в этот интервал плановой замены. Единого критерия нет, поэтому решение о необходимости замены остается за владельцем автомобилей Рено Логан 1.4 и Рено Логан 1.6 исходя из индивидуальных особенностей эксплуатации.
Неисправности топливной системы из-за использования некачественного топлива могут косвенно свидетельствовать о засорении фильтрующего элемента и указывать на необходимость замены топливного фильтра. Согласно устоявшемуся правилу среди энтузиастов Логана, замена топливного фильтра требуется каждые 20000 км.Благодаря наличию места в автомобиле, его замена не вызывает затруднений даже у неопытных автомобилистов.Основным критерием выбора запчасти должно быть качество фильтра. Здесь на помощь придет обращение к вариантам продукции именитых брендов, подходящим для конкретной модификации Renault Logan 1.4, а также Renault Logan 1.6.
Где находится топливный фильтр логан
Стремясь максимально снизить стоимость своих бюджетных наборов, автопроизводители иногда принимают решения, которые трудно сопоставить с логикой. Классический пример – топливная система Рено Логан: на старомодных автомобилях первого поколения после насоса устанавливали сменный тонкий топливный фильтр, а первичная очистка обеспечивалась сеткой на входе в топливный модуль.
Но с 2009 года в России (в мире с 2007 года) систему упростили: в сам топливный модуль встроили сетчатый фильтр с большой поверхностью, убрав легкодоступный фильтр тонкой очистки. Ларгус, производство которого началось в 2021 году, также имел общую проблему с Логаном; Логан 2 следующего поколения тоже остался без быстросменного топливного фильтра.
именно на обновленных автомобилях первого и всех второго поколения, заменив топливный фильтр самостоятельно на Рено Логан, можно сэкономить больше: для этого требуется разборка топливного модуля, а заменять нужно только сетку на входе.
Замена на новых авто от 2-го поколения
Водителям новых Renault Logan повезло немного меньше. Заменить фильтр можно только вместе с топливным насосом, поэтому придется демонтировать весь узел. Дополнительно рекомендуем тщательно очистить сеточку грубой очистки. Ее можно как продуть от мусора, так и смыть грязь мощным напором воды. Если сеточка в печальном состоянии, купите новую.
Актуальный вопрос – где находится топливный фильтр на Renault Logan в новых моделях. Он спрятан в самом бензонасосе, соответственно, вам необходимо искать именно этот узел. Он располагается под задними пассажирскими сидениями, поэтому демонтаж сложнее, если сравнивать с предыдущей инструкцией. Инструкция по замене бензинового насоса включает:
Демонтируйте задние пассажирские сидения. Будьте осторожны с обивкой.
В корпусе вы обнаружите технологическое отверстие. Это крышка бензинового насоса. На крышечке располагается стрелка, которая указывает место защелки. Вам необходимо поддеть в этом месте крышку плоской отверткой. Не тяните ее резко, там находятся провода.
Тщательно очистите поверхности от грязи.
К насосу подключается патрубок, удерживаемый небольшой стяжкой. Вам необходимо разжать ее и отключить от модуля. Если патрубка два, отсоедините оба.
Открутите уплотнительное кольцо
Обратите внимание, что для этого понадобится специальный съемник.
Повторно протрите все поверхности от капель топлива, которые могли капнуть с патрубка.
Достаньте старый блок, очистите сеточку грубой очистки или замените ее на новую.
В посадочное место вставьте новый бензонасос. Подключите к нему патрубок, установите на место уплотнительное кольцо.
Далее выполните сборку в обратном порядке и поставьте сиденья на место.
Теперь можете завести автомобиль и убедиться, что бензин подается в мотор и насос с фильтром работают корректно. Помните, что симптомы засорения фильтра на самом деле могут говорить о поломках топливного насоса. В таких случаях замена в машинах от второго поколения выгоднее, так как одновременно решает обе проблемы.
Диагностика насоса требует уже помощи специалистов. Если после замены этих комплектующих у вас остались проблемы с мотором или динамикой машины, обратитесь в сервисный центр.
Салон
Отзывы отмечали плохой дизайн интерьера у «Логана» первой генерации. Машина была лишена самого элементарного, даже регулировки руля. Эргономика оставляла желать лучшего. При разработке седана «Рено Логан 2» отзывы и критика были учтены. Новый автомобиль лишен старых «болячек». Здесь необходимо отметить новый дизайн отделки салона. Теперь она имеет более приятные тона. Кресла остались тряпичными – все-таки бюджетный класс дает о себе знать. Но сшиты они весьма качественно. Сиденья не протираются так быстро, как раньше. Задний ряд может складываться в пропорции 60:40.
Объема багажника в 470 литров вполне хватает для перевозки крупногабаритных вещей. А благодаря складывающимся сиденьям можно перевозить и нестандартные грузы. Это большой плюс. Дизайн передней панели существенно изменился. Теперь нельзя сказать, что машина старая и неудобная. Отзывы отмечают эргономичное расположение кнопок управления. В максимальной комплектации имеется небольшой мультимедийный экран и кнопки управления на трехспицевом руле.
Дизайн дефлекторов похож на «Калиновский» – они такие же круглые, с окантовкой. По бокам на дверных картах есть кнопки управления стеклоподъемниками и зеркалами. Посадка водителя и архитектура панели способствуют отличному обзору. Машина заметно «подросла» в плане оснащения. Теперь, садясь внутрь «Логана», не испытываешь дискомфорт и неудобство – отмечают отзывы.
2163-5-2-02-03
Отсоединяем колодку жгута проводов от разъема крышки топливного модуля.
При работе двигателя и в течение некоторого времени после его остановки (приблизительно 2–3 часа) топливо в системе питания находится под давлением. Поэтому, если замену фильтра проводим через небольшой отрезок времени после остановки двигателя, необходимо сбросить давление топлива в системе. Открываем крышку под подушкой заднего сиденья.
Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер «Рено Логан»/«Сандеро» на 3 — 4 с, после чего давление в топливной системе будет сброшено. Отсоединяем клемму провода от «минусового» вывода батареи. Так как в топливных трубках и фильтре остается топливо, подставляем под фильтр небольшую емкость.
Топливный фильтр закреплен на топливном баке в передней его части справа.
Расположение
Сразу стоит отметить, что в Рено логан 1.6 и 1.4 замена осуществляется не совсем идентичным образом. Разница этих машин заключается только в месторасположении фильтрующего элемента. Еще один нюанс. Дело в том, что авто, где объем силового агрегата составляет 1.4 литра, выпускаются по сей день. Что касается Renault Logan с мотором 1,6, этот силовой агрегат перестали использовать еще в 2006 году.
Так где находится необходимый элемент? Если говорить про машины, появившиеся в продаже после 2006, тогда нужно искать его в топливном баке. Примечательно, что ставится он совместно с бензиновым насосом.
Если говорить про более ранние модели, здесь все немного проще. Фильтр находится в месте, где из бака выходят трубки, по которым движется горючее.
Как производится замена топливного фильтра
Замена топливного фильтра своими руками…
Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.
Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.
Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.
Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.
Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.
Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.
Порядок разборки:
- Снизим давление в топливной системе.
- Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
- Также отсоединим конец трубки с другой стороны.
- Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
- Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.
Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.
Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.
Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.
Вам так же будет интересно узнать:
Какой неразборный масляный фильтр
Фотоснимки машины
КПП автомат
Замена термостата двигателя
На авто ремонт двери своими руками
Как сменить масло на двигателе
Описание замены рулевых наконечников
Задние колодки Рено системы Lucas и Bendix
Статья о замене дворников
Топливный фильтр для Логан 2
На втором поколении Renault Logan (производиться с 2012 г по наши дни), с бензиновыми моторами K7J, K7M и K4M, устанавливается тот же топливный модуль, что и на первом поколении, после 2006 г. Фильтр-сетка тоже аналогична. Тоесть: 6001546326, и ее аналог от компании Francecar — FCR210141. Цена – 120 руб.
Топливный фильтр на Логан II дизель
Топливный же фильтр для дизельных двигателей Logan II не имеет таких разнообразий, как на первой. На все комплектации с дизельными силовыми агрегатами (K9K) идет только один фильтр-вставка, артикул 164039594R. Расположение то же, что и для Логана фазы 1. В данном случае есть преимущество, так как не нужно менять весь фильтр, с корпусом, патрубками и датчиком (при наличии), а только саму вставку с фильтрующим элементом. Это приятно радует по стоимости замены.
| Размеры топливного фильтра для дизельного Renault Logan 2 | ||
|---|---|---|
| Высота, мм | Диаметр входного/выходного отверстия, мм | Диаметр корпуса, мм |
| 118 | 11 / 11 | 85 |
Чаще же, при его замене пользуются наиболее проверенными заменителями. В таблице ниже представлены самые популярные и покупаемые.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Knecht | KX 338/26D | 800 |
| Filtron | PE 815/7 | 1300 |
Knecht KX 338/26D
Filtron PE 815/7
Замена фильтрующего элемента
Замена данного элемента происходит в несколько этапов:
- для начала необходимо обесточить автомобиль, отсоединив минусовую клемму аккумулятора;
- после этого потребуется снять крышку с блока реле и вынуть реле топливного насоса, оно находится в левой части блока и имеет обозначение;
- далее необходимо обратно накинуть клемму запустить двигатель и дождаться его остановки. Таким образом, произойдет вывод остатков топлива из системы;
затем потребуется поднять автомобиль на домкрате, но лучше загнать его на смотровую яму, тем самым владелец получает открытый доступ к заменяемому элементу;
фильтр удерживается в штатном месте с помощью пластиковых зажимов; отжав их, необходимо отсоединить шланги топливной системы (в этом случае возможно вытекание некоторого количества топлива, поэтому к этому надо быть готовым);
далее вынуть из креплений отработавший элемент и вставить новый (при этом следует обратить внимание на обозначение на новом фильтре – стрелка на корпусе указывает направление движения топлива, согласно именно этому указателю необходимо установить новый элемент в правильную сторону);
с помощью штатных фиксаторов закрепить новый элемент и произвести сборку конструкции в обратном порядке, соблюдая меры предосторожности.
Замена топливного фильтра Рено Логан 1 и 2 своими руками
Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:
- при плановых технических мероприятиях по обслуживанию;
- в случае появления необходимости устранить причины выхода его из строя.
Где располагается и каковы причины его замены?
Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.
Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.
6 исходя из индивидуальных особенностей эксплуатации.
Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.
Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.
Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.
Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.
- Рено Меган 2 замена салонного фильтра
- Меган рено 2008
- Рено Меган 2 воздушный фильтр
О процедуре замены элемента на модификациях первой генерации
Замена топливного фильтра предполагает выполнение работ в несколько приемов:
- сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
- далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
- подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
- замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
- крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
- далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
- после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
- посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
- Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.
Как заменить элемент?
Процедура следующая:
- снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
- конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
- отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
- вынимаем блок фильтра, который сменяется на новый элемент;
- сборку выполняем в последовательности, обратной снятию.
Подводим итоги
Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.
Замена топливного насоса и фильтра Рено Логан 1
Пошаговое руководство, как заменить насос и фильтр Renault Logan 1:
Доступ к лючку топливной установке получаем, сняв пассажирское сидение сзади. Чтобы разомкнуть крепления, усилием тянем подушку вверх, сильно удерживая нижнюю ее часть.
Видим защитную крышку бака. Стрелкой обозначается расположение защелкивающего механизма, который открывается плоской отверткой путем надавливания на крышку по направлению к изображению стрелки. Сдвинув крышку, снимите ее.
Чтобы не загрязнить систему мелкими частицами, внешняя часть бака очищаются компрессором, пылесосом.
Затем убираются провода, подключенные к топливному насосу. Низ разъема обозначается флажком
Осторожно поддеваем его шилом или отверткой, отводим в сторону, снимаем. Приступаем к снятию шланга бензонасоса, который фиксируется при помощи быстросъемов
Открепляются фиксаторы нажатием на боковые выступы
Приступаем к снятию шланга бензонасоса, который фиксируется при помощи быстросъемов. Открепляются фиксаторы нажатием на боковые выступы
Отведите шланг в сторону, чтобы он не мешал.
Пластиковая гайка крепко зафиксирована, поэтому используйте приспособление для съема насоса. Если его нет можно применить газовый ключ, ножкам которого дается упор на бортики гайки. Проворачивать фиксатор нужно против часовой стрелки.
Протираем резиновую прокладку досуха. Игнорирование этого шага приведет к разбуханию прокладки из-за влаги.
- Корпус топливного насоса извлекаем. Если поплавок мешает, наклоняем блок, ищем положение, позволяющее поплавку пройти через отверстие.
- Подготовьте емкость для слива топлива из модуля. Прижимая клапан, находящийся сзади бензонасоса, сливаем жидкость.
Затем переходим непосредственно к замене блока бензонасоса автомобиля Логан 1 поколения.
Разбираем модуль
Для упрощения обратного монтажа топливного насоса Рено Логан, лучше сфотографировать блок, расположение проводов, трубок.
1. Отсоединяем колодку проводов датчика указателя уровня топлива. 2. Выводим провода датчика из держателя на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие в направляющей датчика и отжимаем фиксатор датчика. 4. Снимаем датчик указателя уровня топлива.
При снятии нижней части блока не применяйте силу, чтобы не повредить крепления
Осторожно проводим очистку, особенно бережно относимся к прокладке и мембране
1. Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля. 2. Сжимаем две защелки. 3. Вынимаем крышку топливного модуля с держателем насоса из корпуса модуля. 4. В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.
Затем отсоединяем клеммы, демонтируем поплавок. Запомните, как располагается насос на старом фильтре, чтобы повторить аналогично при замене новым.
1. Снимаем с трубки регулятора давления топлива уплотнительное кольцо. 2. Также снимаем опорную шайбу пружины. 3. Снимаем пружину с трубки регулятора давления топлива. 4. Отжимаем фиксатор отверткой.
Осторожно, не повредив трубки, нужно избавиться от штуцеров старого очистительного узла. Затем перед заменой блока бензонасоса Renault Logan 1 поколения надеваем новые бензостойкие трубки, разогрев их феном. Для надежности крепления трубочек зафиксируйте их металлическими хомутами

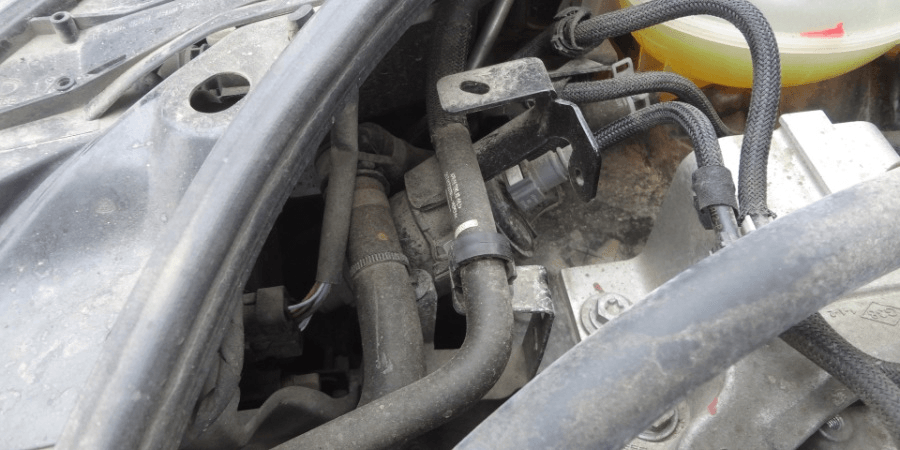

Для надежности крепления трубочек зафиксируйте их металлическими хомутами.
1. Выводим трубку регулятора давления топлива из гнезда в крышке модуля. 2. Нажимаем отверткой на усик наконечника «массового» провода. 3. Отсоединяем провод от регулятора давления топлива. 4. Отжав фиксатор отверткой.
Монтируем модуль по фотографии.
1. Снимаем крышку топливного модуля с держателя насоса. 2. Поддев отверткой сетчатый фильтр. 3. И снимаем его со штуцера топливного насоса. 4. Отжимаем два фиксатора.1. Вынимаем топливный насос из держателя. 2. Отсоединяем наконечники проводов от топливного насоса (черный «–», красный «+»). 3. Снимаем гофрированную трубку с патрубка насоса. 4. При установке топливного модуля в бак стрелка на крышке модуля должна располагаться напротив метки на баке, выполненной зеленой краской.
