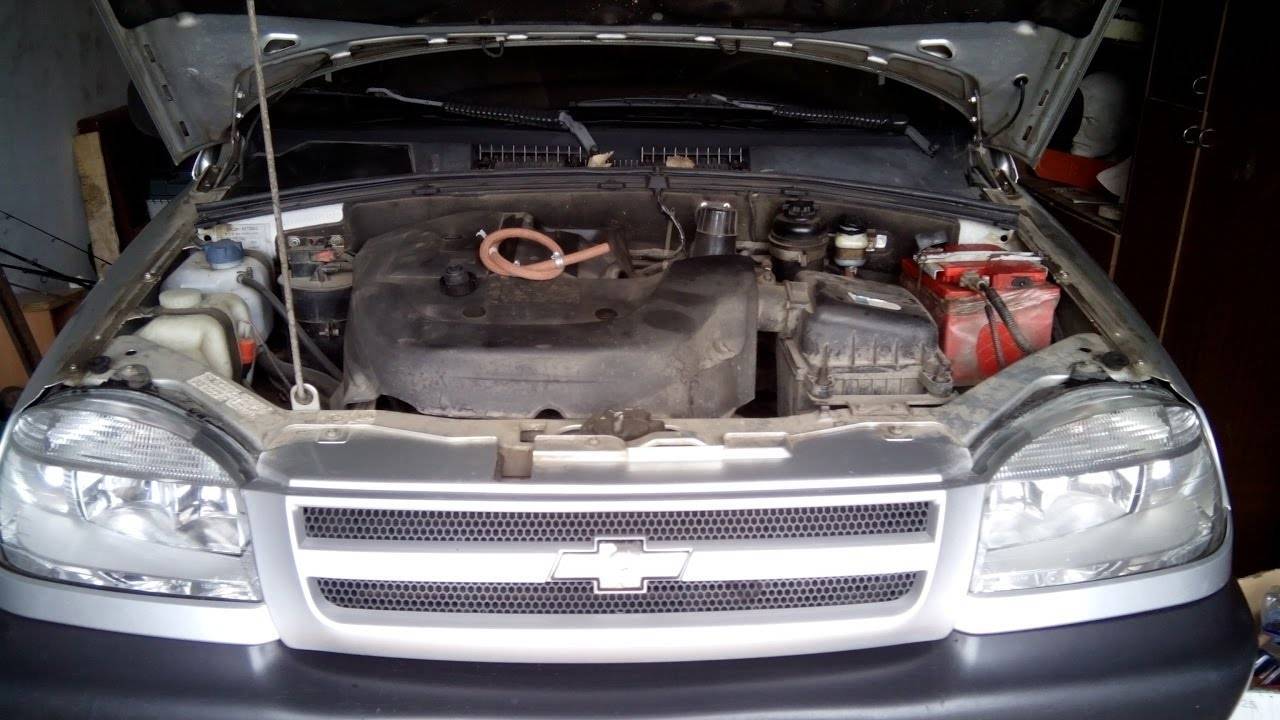

Меняем сцепление на Нива Шевроле своими руками: видео внутри

Разборка переднего тормозного механизма. ваз 21213, 21214 (нива)

Вывешиваем и снимаем переднее колесо.

А еще интересно: Как поменять трос ручника на шевроле нива

Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…

…и снимаем направляющие.

Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.

Отводим шланг с перепускным болтом.

Штуцер шланга с двух сторон уплотнен медными шайбами.

Аналогично отсоединяем тормозной шланг другого контура.

Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

Вынимаем тормозные колодки.

Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень. Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

Блок цилиндров и суппорт тормоза.

Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта. Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта. Для снятия направляющей колодок…

…снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).

Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

Ключом «на 17» отворачиваем нижний болт.

Верхний болт удобнее отвернуть головкой.

Снимаем передний кожух…

…и направляющую колодок.

Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы)

При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны. Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм

Прокачка тормозов).

Когда имеет смысл ремонтировать, а когда заменить

При неисправности выжимного подшипника, а также главного и рабочего цилиндров проводится ремонт системы. При появлении шумов нужно заменить выжимной подшипник. Эту деталь и вилку выключения выводят из зацепления. Вилка выводится в сторону и извлекается подшипник. Перед тем, как ставить новый подшипник, рекомендуется очистить место его установки. Подшипник и посадочное место перед установкой смазывается специальным составом, который называется Литол-24. Сборка проводится в обратной последовательности. Если поменять подшипник, это обеспечит хороший ход сцепления.

Предназначение главного цилиндра – передача импульсов от педали к рабочим деталям сцепления. Если оно неполностью включается и выключается или вытекает жидкость, то проводится ремонт или замена цилиндра. Перед ремонтом осуществляется снятие детали и его осмотр. При отсутствии главных признаков износа и механических повреждений проводится ремонт детали. Для этого нужно сделать промывку детали тормозной жидкостью. При износе составляющих цилиндра их заменяют новыми деталями.

Работоспособность привода сцепления обеспечивается благодаря рабочему цилиндру. Для соединения главного и рабочего цилиндра используется стальная трубка, на нижнем краю которой располагают шланг из резины. Через резиновое соединение периодически вытекает жидкость. После извлечения и ремонта детали проводится прокачка. Также требуется отрегулировать сцепление.

Для прокачки привода на рабочий цилиндр надевают шланг. Один из концов располагают на клапане детали, а второй опускают в жидкость. Выжимают и удерживают педаль сцепления. Процедура проводится более пяти раз. После этого открывают клапан, чтобы выпустить воздух. Регулировка привода будет успешной при условии протечки жидкости без воздуха после открытия клапана.

Если сломалась вилка, то для ее замены не требуется снимать коробку передач. Замена выполняется с использованием пассатижей, переноски или фонаря, молотка, точила и отвертки. Пассатижи используются для демонтажа возвратной пружины.

На рабочем цилиндре сцепления откручиваются болты и расшплинтуется шток, который нужно вытянуть из вилки. После снятия защитного стекла вынимается вилка. С применением точила проводится доработка новой вилки. На концах снимаются фаски, а заклепки стачиваются до высоты 0,5 миллиметров. В лючке проводится проворачивание выжимного подшипника. При этом следят, чтобы грани муфты были в горизонтальном положении.

В сторону отверстия направляются кончики пружины и вставляется вилка

Она осторожно загоняется в лючок с помощью молотка. Рекомендуется проверить, примыкает ли запчасть к шаровой опоре

Усики опоры направляются так, чтобы они охватывали опору. Все остальные манипуляции выполняются в обратном порядке.

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

• стопорное кольцо;
• поршень;
• колпачок;
• штуцер;
• тарелка;
• пружина и шайба;
• кольца уплотнения и пыльник.

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

На фото ниже представлен рабочий цилиндр Нива Шевроле.

Какое сцепление лучше поставить на Ниву, чтобы «установить и забыть»

В этой статье мы расскажем как правильно подобрать сцепление для любой модификации Нивы и где можно приобрести все необходимое с доставкой на дом.

1. Какое бывает сцепление?
2. Находим возможные неполадки и устраняем их
   • Неполное включение или пробуксовка
3. Недостаточное выключение
4. Резкие рывки
5. «Проваливается» педаль
6. Выбираем, что установить на свой внедорожник Шевроле Нива, Нива 2121 и др. Модификации
   • ВАЗ 2121 и другие модификации Нива
7. Шевроле Нива
8. Зачем устанавливать на ВАЗ 2121 сцепление от Шевроле Нива?
9. Особенности обслуживания сцепления Нива и рекомендации, как продлить ему жизнь.

Какое бывает сцепление?

Как всегда, поиск оптимальных решений и ответов на вопросы начнём с терминологии. Что такое сцепление? Это промежуточное звено между силовым агрегатом и трансмиссией.

Принцип работы механизма, в общих чертах, заключается в том, что он кратковременно отсоединяет силовой агрегат от КПП. За счёт этого обеспечивается плавность состыковки элементов трансмиссии при переключении передач и гашение колебаний. Механическая КПП таким образом защищена от лишних перегрузок и, соответственно, повышенного износа.

Конструктивно фрикционная муфта, как ещё называют узел, передающий крутящий момент от маховика мотора, имеет целый набор различий. Она бывает электромагнитной, фрикционной и гидравлической.

А ещё «сухой», когда фрикционы работают без смазки и «мокрой», когда рабочие элементы сцепления функционируют в трансмиссионном масле. Различают постоянно и непостоянно замкнутые механизмы, а также одно, двух или многодисковые конструкции сцепления.

Наконец, этот элемент может быть с центральной пружиной или с несколькими пружинами, расположенными вкруг на нажимном диске. Сцепление может быть ещё либо двух, либо однопоточное.

Глубже погружаться в этот океан технологических изысков не станем, поскольку нас интересует, прежде всего, вопрос какое сцепление на Ниву 2121 лучше

Также обратим внимание на этот агрегат авто применительно к внедорожнику Шевроле Нива

Сцепление бывает: фрикционное (такой механизм передаёт крутящий момент за счет сил трения и является наиболее распространённым), электромагнитное (взаимодействие его элементов подчинено действию магнитного поля), гидравлическое (поток жидкости обеспечивает в такой фрикционной муфте работу её отдельных составляющих).

Находим возможные неполадки и устраняем их

Ниже перечислим основные признаки того, что пора озаботиться поиском решения задачки: сцепление Шеви Нива какое лучше. Наш перечень основных неисправностей данного агрегата, конечно же, не является закрытым, возникают и другие недоразумения, которые могут осложнить жизнь водителю, но они обусловлены частными случаями, а мы приводим наиболее распространённые проблемы:

Неполное включение или пробуксовка

Неполное включение или пробуксовка сцепления должны сразу насторожить водителя. Первый признак такой болезни – при движении на 3-4 передачах отмечается слабая прибавка в скорости при утоплении педали газа, что называется, «в пол». Оставите всё, как есть и спустя некоторое время из-за того, что один диск проскальзывает, и постоянно нагреваются от трения все элементы конструкции, ведомый диск легко поведёт, а нажимной и маховик могут потрескаться.

«Вылечить» такой недостаток можно, отрегулировав ход педали. Может помочь осмотр и, как вариант, заменой ведомого диска:

Недостаточное выключение

Недостаточное выключение сцепления – второй малоприятный фактор. Даже на стоящей машине включение передачи сопровождается ощутимым хрустом? Возможно, педаль «ходит» больше, чем это нужно и данный узел не может полностью выполнить задачу, которая на него возложена, то есть, отсоединить двигатель от КПП

Чтобы не пришлось ремонтировать коробку, лучше обратить внимание на состояние выжимного и качество смазки в сцеплении. В двухдисковом сцеплении бывает, что диски замасливаются и попросту склеиваются

Кроме того, сцепление «ведёт» когда неисправен подшипник первичного вала.

Соответственно может помочь свежая смазка или установка нового выжимного подшипника:

Резкие рывки

Резкие рывки, когда плавно отпускаете педаль, пожалуй, самая неприятная новость. Так о себе обычно дают знать разрушенные фрикционные накладки или покоробленный ведомый диск. Могут оказаться сломанными пружины или же развалился выжимной подшипник.

Ремонт интуитивно понятный – меняем изношенные механизмы, а лучше приобретаем сцепление целиком и сразу устанавливаем всё новое. Экономия тут – не самый лучший выбор – по отдельности корзина (нажимной диск) и ведомый диск стоят для Niva Chevrolet примерно столько же, сколько стоит целый новый комплект вместе с выжимным:

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

1. Устанавливаем автомобиль на яму
2. Подготовить необходимые инструменты
3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
6. Производим снятие двух дисков нажимного и ведомого
7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
8. Проверяем в каком состояние выжимная пружина
9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Как поменять вилку без снятия коробки передач?

Заменить деталь можно, не снимая коробку переключения передач. Для этого даже не придется загонять автомобиль на яму или подъемник. Вам понадобится:

• переноска или фонарь;
• пассатижи;
• молоток;
• отвертка;
• точило.

Последнее потребуется для небольшой доработки стандартной вилки. Иначе ее не получится поставить на место, не снимая КПП.

Порядок работы:

• При помощи пассатижей демонтировать возвратную пружину.
• Открутить болты крепления рабочего цилиндра сцепления.
• Расшплинтовать шток и вынуть его из вилки.
• Снять защитный чехол.
• Вытащить старую вилку. Делать это нужно аккуратно, чтобы не сломать. Иначе операция осложняется.
• Доработать на точиле новую вилку: сточить заклепки до высоты 1-1,5 мм, снять фаски на концах.
• Подсветить фонарем или переноской в лючок.
• Провернуть выжимной подшипник, выставить грани муфты в горизонтальное положение.
• Повернуть кончики пружинки в сторону отверстия.
• Направить вилку, вставить в лючок и аккуратно загнать внутрь, используя молоток.

Важно: пружину нужно поддерживать отверткой. Усики должны попадать строго между двумя ребрами вилки

• Убедиться, что деталь упирается в шаровую опору.
• Направить усики пружины. Они должны обхватывать опору.
• Установить защитный чехол.
• Поставить на место шток и прикрутить рабочий цилиндр.
• Установить на место возвратную пружину.
• При необходимости отрегулировать свободный ход сцепления.

А еще интересно: Как снять тормозной барабан на ниве шевроле

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

• Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
• На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

• У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
• У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
• Наличие воздуха в самой системе. Решается это прокачкой системы
• Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

• Слышны шумы во время нажатия на сцепления
• Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

1. Устанавливаем автомобиль на яму
2. Подготовить необходимые инструменты
3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
6. Производим снятие двух дисков нажимного и ведомого
7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
8. Проверяем в каком состояние выжимная пружина
9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

• Установить Ниву на смотровую яму, эстакаду или подъемник.
• Демонтировать коробку переключения передач.
• Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.

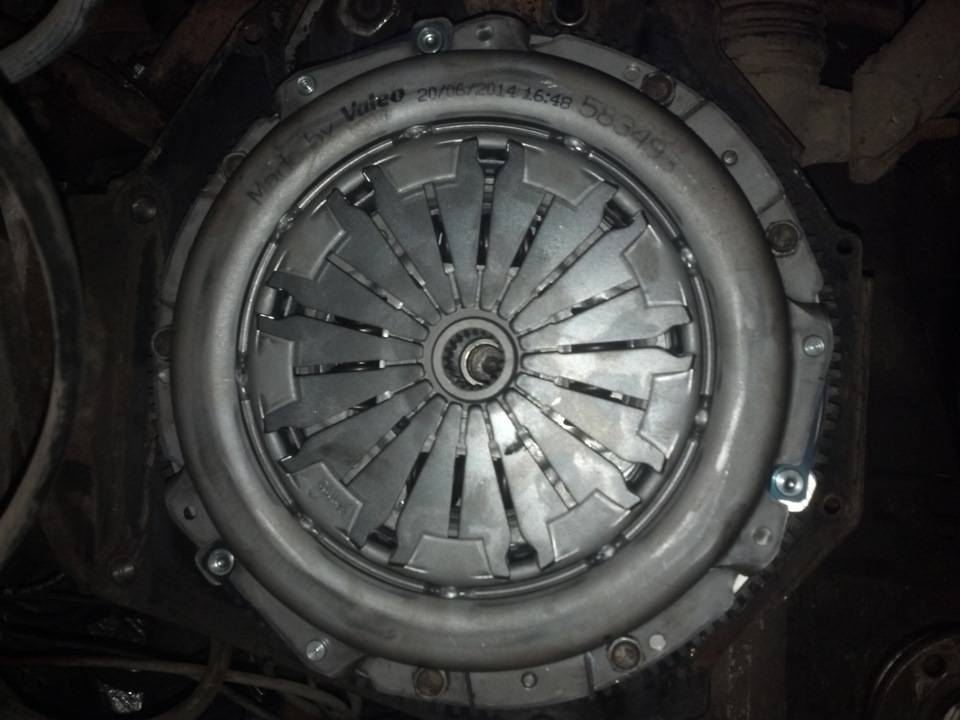

• Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
• Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.

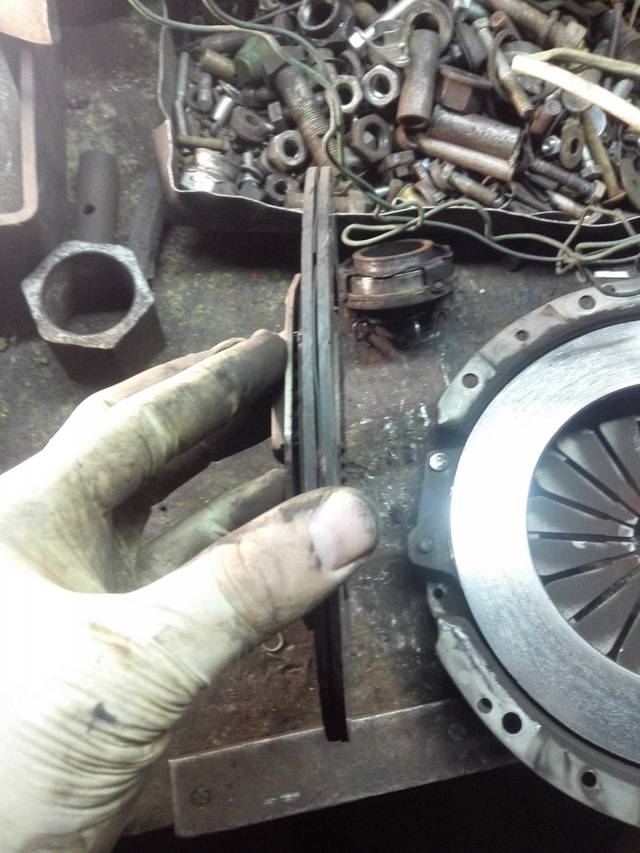

• Снять ведомый и нажимной диски.

• Проверить состояние пружин диска.
• Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.
