Меняем сальник заднего моста на Нива Шевроле своими руками

Как снять полуось заднего моста Нива Шевроле

Удары должны быть не сильными. Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле, Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Прижимаем колесо к оси, и резко дергаем на .

Шевроле Нива. Задние полуоси стучат сильно при движении.  Эту страницу ищут по запросам: Проблема с…

Вот и весь секрет. Требования к стандартным полуосям кгс м, угол закрутки 0 гр.

Это позволит значительно ускорить процесс. Это позволит гарантированно избежать проблем с электросистемой автомобиля. После чего устанавливаем под задний мост домкрат и приподнимаем немного мост.

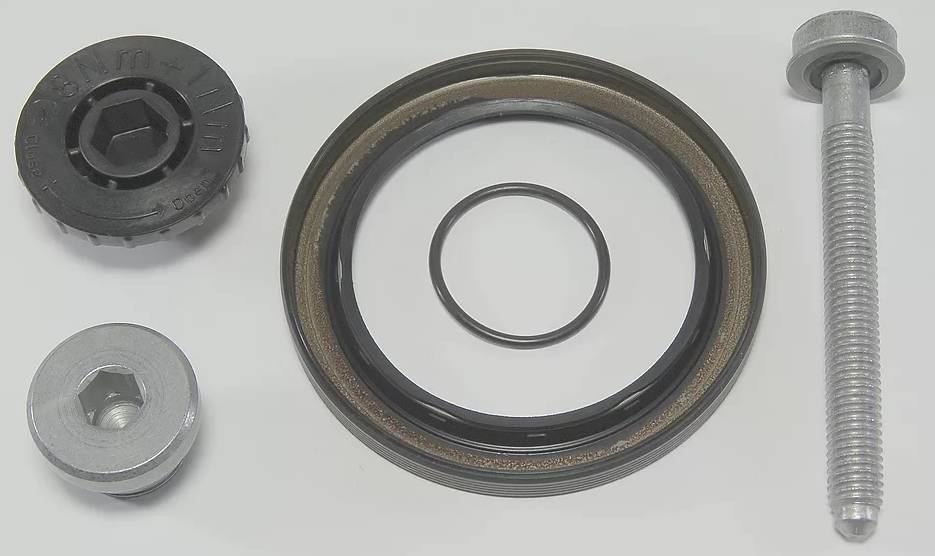

Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник. Труба диаметром 40—45 мм и длиной чуть больше полуоси.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.

Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку. Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок.

Полуось, обзор поломок и неисправностей

Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника. Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.

Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком.

В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником. Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом.

При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.

Демонтаж узла из моста и снятие подшипника С неисправной стороны откручиваем и снимаем заднее колесо. Разборная конструкция Усиленной полуоси AVT позволяет без применения специального нагревательного оборудования и «болгарки»: Главные плюсы конструкции Усиленной полуоси AVT: Защищён подшипник от воздействия воды!!

Для Z потребуется установка дифференциала 4. Цена за пару около 15 тыс. Но как же тогда быть, если там вылетит подшипник?

Пишут, что он там защищен. Родная полуось стоит рублев. Хватит их примерно года на два, а то и больше.

Протянет столько эта усиленная полуось? Писал им через сайт, но никто не ответил.

Отзывы прям, что мол неубиваемая тема. Но ремонтные кит-комплекты между тем к ним продаются. Это позволит снизить риск падения машины с домкрата. Также рекомендуется отключать аккумулятор. Это позволит гарантированно избежать проблем с электросистемой автомобиля.

Заказать обратный звонок

Замена Работу лучше производить в гараже с ровным полом. Это позволит произвести все действия с минимальными сложностями. Производится ремонт в следующем порядке: Под кузов ставятся подпорки.

Это позволит избежать опасных ситуаций. Если в ваши планы не входит замена трансмиссионного масла, то имеет смысл поднять ось так, чтобы смазка не смогла вытечь; Снимается колесо, гайки заранее срываются; Открутите 2 винта, крепящих барабан тормоза; Далее несколькими мягкими ударами молотка следует сдернуть барабан с места.

Удары должны быть не сильными. Иначе вы просто расколете деталь; После этого можно спокойно снять барабан с машины. Но, это далеко не всегда так просто, как кажется.

В некоторых случаях приходится сбивать барабан.

Пошаговая инструкция для замены своими руками

После установки транспортного средства на смотровую яму его фиксируют с помощью противооткатных средств. Предварительно рекомендуется отключить ручной тормоз. Для снятия старого уплотнителя нужно провести предварительную разборку узла задней ступицы и извлечение полуоси.

Разбирать узел нужно в строгом соответствии с инструкцией:

1. Колесные гайки ослабляют. После этого поднимают автомобиль на домкрате и снимают колесо.
2. На буртике задней оси, который выступает за тормозной барабан, может быть ржавчина, которую нужно удалить. Проводят дополнительную обработку детали смазкой.
3. На барабане имеется два болта крепления, для откручивания которых понадобится ключ на 12 мм. Барабан аккуратно обстукивают молотком, что позволяет его сдвинуть с места.
4. Можно использовать 2 способа для снятия барабана. Его выдавливают с помощью болтов, которые случат для крепления. Барабан сбивают молотком. Процедура выполняют максимально аккуратно во избежание повреждения краев.
5. Проводят очистку посадочного места полуоси, что обеспечит простое снятие барабана в дальнейшем.

На следующем этапе снимают полуось. У Нивы Шевроле есть 4 болта, предназначенных для крепления оси. Амортизатор удерживают кронштейном, который располагается с другой стороны полуоси. После того, как все болты будут откручены, амортизатор не будет удерживать задний мост, который выталкивается вниз пружиной.

Если будет вытекать масло, нужно поднять транспортное средство домкратом выше и подставить емкость для сбора жидкости под место проведения работ. Если чулок заднего моста будет упираться в наклоненном положении в другую сторону, это устранит утечку масла.

Если местом крепления амортизатора выступает чаша пружины, откручивать его не нужно. В этом случае не используют подставку. Чтобы открутить 4 болта, которыми крепится задняя полуось, необходимо использовать ключ на 17 мм

При выполнении процедуры обращают внимание на гроверы, которые не должны находиться в заднем механизме. Если старый гровер потеряется, а мастер установит новую деталь, она попадет в пространство между барабаном и колодкой, что приведет к заклиниванию колеса в транспортном средстве. После откручивания болтов полуось извлекают резким движением вместе с подшипником

Если не получается вытянуть ее с обоймы, то рекомендуется закрепить колесо на шпильке тремя гайками и с усилием подергать за него. В домашних условиях можно привязать колесо к створке ворот гаража веревкой. По воротам стучат молотком и полуось выходит из обоймы

После откручивания болтов полуось извлекают резким движением вместе с подшипником. Если не получается вытянуть ее с обоймы, то рекомендуется закрепить колесо на шпильке тремя гайками и с усилием подергать за него. В домашних условиях можно привязать колесо к створке ворот гаража веревкой. По воротам стучат молотком и полуось выходит из обоймы.

После демонтажа полуоси мастеру откроется доступ к металлическому щитку, предназначенному для крепления тормозных колодок. Его фиксируют двумя верхними болтами, которые вставляют в отверстия. Остальные действия выполняют в соответствии с инструкцией:

1. На фланце заднего моста располагается толстая резиновая подкладка, которую рекомендуется снять.
2. Старый сальник поддевают пассатижами или отверткой и извлекают с установочного места, которое нужно очистить и протереть тряпкой.
3. На новый уплотнитель наносят небольшое количество трансмиссионного масла. Его устанавливают в посадочное место в ровном положении.
4. Сальник прессуют круглой наставкой, которую делают из трубы. Во избежание повреждения резиновой прокладки рекомендуется использовать старый сальник во время прессования.

После замены сальника проводят очистку всех деталей от масла – колодок, тормозного цилиндра, металлического щитка и барабана. Перед сборкой полуоси рекомендуется осмотреть ее подшипник. При отсутствии смазки деталь обрабатывают. Если наблюдаются признаки износа подшипника, его меняют на новую деталь. Необходимость замены определяется по заеданию или легком шуме, затрудненном вращении. Если наблюдаются неисправности, то полуось стоит отвезти в сервисный центр, так как заменить подшипник можно только при наличии специального оборудования.

По окончанию работ по замене сальника проводится проверка масла в редукторе заднего моста. Для этого выкручивают пробку заливной горловины из кожуха редуктора и определяют визуально количество техжидкости. Если масла не хватает, его добавляют через шланг, который вставляют в заливную горловину.

Замена сальника Шевроле Нива переднего моста.

1. Для начала необходимо снять один или два привода, в зависимости от того, где требуется замена.
2. после этого нужно снять стопорное кольцо
3. При помощи молотка выбивается подшипник. При возникновении проблем со снятием можно воспользоваться смазкой WD-40
4. Снимается крышка, старый сальник выбивается при помощи трубы.
5. Место установки смазывается и устанавливается новое уплотнительное кольцо.
6. производиться обратная сборка узла.

Здравствуйте! Большинство владельцев Шеви обслуживают неприхотливые агрегаты этого популярного авто самостоятельно. При интенсивной эксплуатации приходится часто менять расходники, особенно в ходовой части. Я расскажу вам о таком виде обслуживания, как замена сальника переднего моста НИВА Шевроле. Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

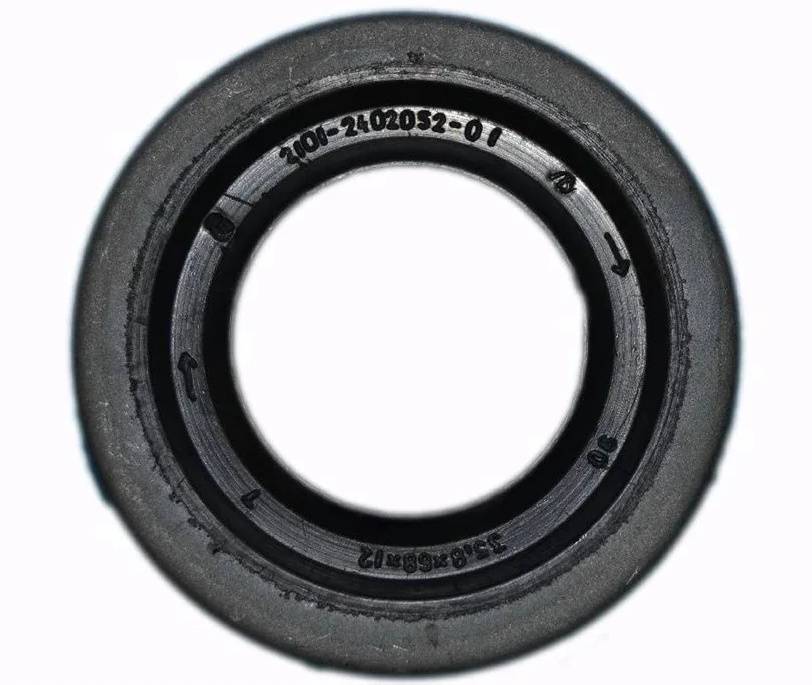

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу.

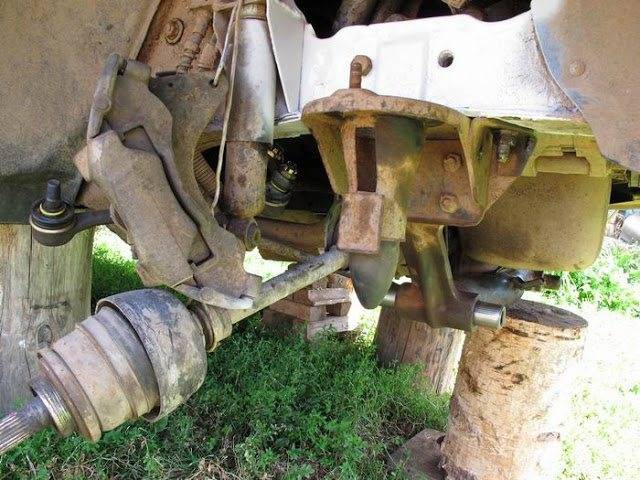

Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

• Торцевые ключи на 13, 17 и 24 Шестигранник на 12 Монтажная лопатка (монтировка) Деревянный брусок; Молоток; Плоская отвертка; Универсальный съемник, двух или трехлапый; Съемник стопорных колец; Отрезок трубы по диаметру сальников; Промывочная жидкость (керосин, Карбклинер, Винс, Лавр); Кисть с жесткой щетиной; Безворсовая ветошь.

1. Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
2. Отделяем внутренние корпуса ШРУС от шестерен приводов.
3. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.
4. Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
5. Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.
6. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.

7. Извлекаем сальник при помощи плоской отвертки. 8. Промываем и тщательно протираем место замены. 9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол). 10. Запрессовываем кольцо при помощи трубы подходящего диаметра. 11. Насаживаем фланец на шлицевое соединение, одеваем шайбу. 12. Затягиваем гайку с моментом, который определили при отворачивании. 13. Крепим карданный вал.

1. Снимаем оба привода (или тот, в котором требуется замена)
2. Извлекаем стопорное кольцо и подпружиненную шайбу;
3. Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
4. Снимаем крышку подшипника со старым сальником.
5. При помощи трубы выбиваем сальник из крышки;
6. Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

7. Производим сборку узла. Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла.

Что необходимо для замены сальника

Вот перечень необходимых инструментов при замене сальника на Ниве Шевроле:

• Молоток;
• Отвертка шлицевая и баллонный ключ;
• Ключи на «24» и «13»;
• Динамометрический ключ;
• Домкрат;
• Матерчатые перчатки. Очень многие пренебрегают ими во время ремонта, и очень опрометчиво. Перчатки защитят руки во время ремонта от ссадин, ушибов и царапин.

Начинаем с проверки уровня масла в картере моста и доведения его до нормы, при необходимости. Не забудьте обжать крышку маслоналивного отверстия.

Если работа по замене сальника проходит на смотровой канаве, необходимо вывести задний мост, поставить и зафиксировать его на опорах. Запустить двигатель и включить четвёртую передачу. Скорость не должна опускаться ниже 90/100 км. Дать мосту поработать в таком режиме 15 минут для прогрева масла (температура должна быть 80-90℃).

При включённой прямой передачи и при показании на спидометре 100км/ч определяют количество вытекаемого масла. Если за это время вытекло пять и белее капель, сальник необходимо заменить.

Перед заменой нужно заглушить двигатель и дать ему остыть.

Далее процедуру по замене сальника проходит следующий образом:

опустить вниз до упора рычаг стояночного тормоза (в том случае если автомобиль был заторможен стояночным тормозом);
полностью слить масло из картера заднего моста (важно: не забудьте завернуть пробку маслосливного отверстия);
снять обе полуоси;
отсоединить задний карданный вал от фланца ведущей шестерни редуктора заднего моста;
с помощью динамометрического ключа, измерить и запомнить силу зажатия гайки, которая фиксирует фланец;
отвернуть гайку крепления фланца ведущей шестерни;
снять плоскую гайку и сам фланец ведущей шестерни;
извлечь сальник из горловины картера редуктора с помощью отвертки;
подготовить новый сальник к установке (смазать рабочую поверхность нового сальника «Литолом-24», а наружную сторону-тонким слоем герметика);
с помощью легких ударов молотка установить новое изделие в картер редуктора. (глубина посадки составляет от 1.7 до 2 мм от торца горловины картера редуктора)
устанавливаем на место демонтированные запчасти, в обратной от съёма последовательности:
установка фланца, а только после шайбы;
установка и затягивание гайки крепления фланца;

В том случае, если вы обнаружите при затягивании гайки крепления фланца нормированным моментом (от 12 до 16 кгс•м) что момент сопротивления проворачиванию ведущей шестерни превышен, это свидетельствует о недопустимой деформации распорной втулки, установленной между подшипниками. Ее необходимо заменить. Ее замена повлечёт за собой разборку редуктора с последующей регулировкой зацепления шестерен главной передачи. Эту часть работы точно не стоит выполнять самостоятельно, для этого понадобиться человек-профессионал своего дела и специальные приспособления. Для этого лучше обратиться в специализированную мастерскую, в которой есть необходимое оборудование.

Если все действия выполнены правильно и последовательно, то течь будет устранена.

Замена сальника, если следовать вышеперечисленным пунктам, может показаться не такой уж и сложной, но лучше хорошо подумать и взвесить все «за» и «против» перед тем как браться за дело.

Но если вы все-таки решились справиться самостоятельно, желаем Вам успехов!

Когда требуется замена?

Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

Внимание! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Важно! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу. Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Внимание! Производить работы под автомобилем, установленным только на домкрате – опасно!

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

Как установить свежий сальник

Когда полуось снимается с машины, находящийся рядом металлический щиток, используемый для монтажа колодок, окажется фактически незакрепленным. Его будет удерживать только нетолстая трубка из меди, наполненная тормозной жидкостью. Для предупреждения обрыва последней щиток необходимо временно зафиксировать парой ранее выкрученных болтов.

Снятие и установка сальника производится так:

• демонтируйте с фланца моста прокладку (не порвите, она хоть и толстая, но все же резиновая);
• извлеките испорченный сальник – подцепите его плоской отверткой;
• хорошенько очистите хлопковой безворсовой тряпочкой место, где он раньше стоял;
• новый уплотнитель перед монтажом необходимо протереть маслом (обязательно трансмиссионным);
• поставьте элемент в гнездо и убедитесь в отсутствии перекоса;
• запрессуйте его обрезком трубы, чтобы резинка не повредилась – положите поверх нее старый сальник.

Теперь важно тщательно очистить все снятые элементы от загрязнений и масла. Совершенно недопустимо оставлять следы смазки на деталях тормоза:

• барабан;
• цилиндр;
• колодки;
• щиток.

Если на Шевроле менялся только сальник, то целесообразно обследовать и подшипник полуоси. Деталь проверяют на изношенность, отсутствие люфта и наличие смазки на роликах. Если элемент скоро поломается, то он:

• туго вращается;
• шумит;
• дребезжит при встряхивании.

Обратите внимание – подшипник самостоятельно заменить не получится. Эту операцию вам выполнят в автосервисе

Вы сможете только проверить, есть ли внутри смазка

Для этого осторожно подденьте пластиковую заглушку, прикрывающую ролики и посмотрите внутрь. При отсутствии или ее явной недостаточности закладывается обычный Литол

После этого пластиковое кольцо помещается на место.

Теперь вы можете собирать узел. Выполните все описанные в инструкции этапы в обратном порядке.

Под конец непременно проверьте, сколько масла осталось в редукторе вашей Шевроле. Для этого опустите автомобиль на колеса и убедитесь, что он стоит ровно. Затем:

• найдите на кожухе пробку горловины;
• выверните ее;
• загляните внутрь.

Если смазки маловато, то долейте ее, воспользовавшись шлангом и воронкой. Работу лучше выполнить с напарником – один будет добавлять масло, а второй следить за ее уровнем.

( 1 оценка, среднее 5 из 5 )

Разборка

Чтобы добраться до вышедшего из строя уплотнителя, понадобится снять с вашей Нивы Шевроле все детали, составляющие узел правой или левой задней ступицы. Лишь после того удастся извлечь полуось.

Разборка осуществляется в таком порядке:

• поставьте автомашину на ровное место;
• передние колеса зафиксируйте стопорами;
• отключите ручной тормоз;
• немного ослабьте гайки, крепящие колесо;
• приподнимите автомобиль домкратом;
• демонтируйте колесо;
• торец полуоси, который немного выступает за габариты тормозного диска, очистите от грязи и ржавчины;
• обрызгайте его ВД-40;
• выверните пару болтов, держащих барабан (нужен ключ на 12 миллиметров);
• сдвиньте вышеназванный элемент тормоза легкими ударами молотка.

Обратите внимание – для снятия барабана используют два основных метода. В первом случае его выжимают с места, завернув вышеупомянутые болты в свободные отверстия

Во втором – орудуют тем же молотком, но применяя обрубок бруска в качестве предохраняющей прокладки. Без этой превентивной меры край тормозного диска нетрудно повредить.

Демонтировав барабан, желательно еще раз хорошенько очистить его посадочное место от грязи и коррозии – так будет проще установить его назад.

Далее надлежит снять полуось. Она на Шевроле удерживается четырьмя болтами – те параллельно фиксируют и амортизатор. Когда крепежные элементы выкручиваются, задний мост падает вниз, так как его банально выжимает пружина. Под него надо поставить опору, в противном случае выльется все масло.

Обратите внимание – в классических моделях Нивы (21213 или 21214) амортизатор фиксируется к пружинной чашке, в то время как в Шевроле непосредственно к ступице. Соответственно, в более старых машинах его снимать просто не нужно, а значит, и необходимости в подставке не возникает

Для отвинчивания болтов, крепящих полуось, требуется ключ на 17 миллиметров. Постарайтесь не уронить пружинные стопорные шайбы в механизм тормоза. Если гроверы там останутся, то рано или поздно они окажутся в пространстве, отделяющем колодку от барабана, а это приводит к такой потенциально опасной поломке, как заклинивание колеса.

Вытащив болты, резким рывком на себя выдерните полуось вместе с подшипником. Если узел не поддается, то:

• поставьте назад колесо;
• наверните 3 гайки на шпильки;
• немного покачайте его и снова попробуйте сдернуть.

Самый верный способ – применение инерционного съемника, но этого инструмента у подавляющего большинства автовладельцев просто нет.

Замена подшипников ступицы переднего колеса Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 27 мм
• Молоток малый
• Зубило
• Бородок
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток 27 мм
• Домкрат подкатной

А еще интересно: Замена масла в двигателе Нива 21214

Детали и расходники:

• Подшипники ступицы переднего колеса 4шт
• Смазка литол-24
• Керосин
• Ёмкость для промывки деталей

Работу проводим на смотровой канаве или эстакаде.

1. Вывешиваем переднюю часть автомобиля и снимаем колесо.

2. Отсоединяем суппорт с направляющей колодок, как описано здесь и подвязываем их проволокой к верхнему рычагу.

3. Отворачиваем регулировочную гайку подшипников ступицы, как описано здесь.

4. Вынимаем конусную втулку.

5. Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

6. Аналогично расконтриваем гайку заднего крепления.

7. Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

8. Аналогично отворачиваем гайку переднего крепления.

9. Снимаем стопорную пластину.

10. Сняв рычаг с болтов, отводим его от поворотного кулака.

11. Отсоединяем тормозной шланг от поворотного кулака, как описано здесь.

12. Отсоединяем крепление верхней и нижней шаровых опор от рычагов.

13. Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

14. Разъединяем поворотный кулак и ступицу с тормозным диском.

15. При затруднении в разъединении деталей зажимаем поворотный кулак в тиски и выколоткой из мягкого металла выбиваем ступицу.

16. Теперь можно вынуть болты крепления рычага к поворотному кулаку.

17. Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку и выбиваем шпильку.

18. Отвернув гайку, вынимаем шпильку.

19. Аналогично демонтируем другие четыре шпильки.

20. Разъединяем ступицу и тормозной диск.

21. Зубилом сбиваем грязезащитное кольцо.

22. Ключом «на 10» отворачиваем болт крепления защитного кожуха.

23. Снимаем кожух.

24. Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски. Поддеваем отверткой сальник.

25. Вынимаем сальник.

26. Извлекаем кольцо.

27. Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

28. Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

29. Бородком выбиваем наружное кольцо наружного подшипника.

30. Вынимаем кольцо.

40. Аналогично выбиваем наружное кольцо внутреннего подшипника.

Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются.

Дефектные подшипники замените обязательно вместе с наружными кольцами.

Наружный и внутренний подшипники меняйте одновременно.

41. Сборку проводим в обратной последовательности.

42. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

43. Инструментальной головкой подходящего размера или отрезком трубы запрессовываем, наружные кольца подшипников.

В качестве оправок используйте наружные кольца соответствующих замененных (старых) подшипников. Запрессовку колец удобнее выполнять с помощью пресса.

Недостаточная запрессовка или перекос кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

44. Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

45. Инструментальной головкой подходящего размера или отрезком трубы запрессовываем сальники.

46. Установив грязезащитное кольцо, зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

47. Соединив тормозной диск со ступицей, выколоткой из мягкого металла запрессовываем шпильки.

48. Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

49. Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали, наворачиваем на них гайки.

50. Вставив хвостовик наружного шарнира привода в шлицы ступицы, монтируем поворотный кулак. По окончании сборки регулируем зазор в подшипниках, как описано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Назначение сальника заднего редуктора «Нивы»

Сальник редуктора заднего моста (РЗМ) представляет собой манжетное уплотнение, расположенное в корпусе механизма со стороны установки подшипников конической шестерни. Основная функция сальника – обеспечение герметичности редуктора, исключая утечку смазки, находящейся картере заднего моста.

Причины износа

Манжетное уплотнение любого узла автомобиля со временем изнашивается, утрачивая свои свойства. Одной из причин является физический износ. Но сальник может быть поврежден также агрессивным воздействием на него масла, например, при использовании некачественной смазки. Кроме этого, сам сальник может быть изначально бракованным.

Признаки износа

Основной признак изношенного сальника хвостовика ВАЗ 2121 – наличие подтеков масла на заднем мосту в области расположение фланца РЗМ. Чтобы выявить неисправный элемент достаточно загнать машину на смотровую яму или эстакаду, либо просто подлезть под авто. Если манжета изношена сильно, то после длительной стоянки под задним мостом образуется масляная лужа. Если пренебречь своевременной заменой сальника заднего редуктора, то это приведет к повышенному износу внутренних элементов механизма из-за недостатка смазки и последующему выходу их из строя.

Замена манжеты

Если манжетное уплотнение пришло в негодность, его нужно только менять, поскольку элемент является неремонтопригодным (резина со временем стареет и восстановлению не подлежит). Чтобы заменить сальник, нужно знать размер элемента:

• внешний диаметр 68 мм;
• внутренний диаметр 35,8 мм;
• высота 12 мм.

Для проведения ремонта потребуется подготовить следующий перечень инструментов:

• ключ на 13;
• головка на 24 и вороток;
• шестигранник на 12;
• мощная шлицевая отвертка;
• молоток;
• динамометр и динамометрический ключ;
• емкость для слива масла.

Процесс замены сальника хвостовика выполняется с вывешенной задней осью и производится следующим образом:

1. Отворачиваем пробку картера заднего моста и сливаем смазку в подготовленную емкость.
2. Откручиваем крепежные болты заднего кардана к фланцу РЗМ, отодвигаем вал в сторону и закрепляем его проволокой к продольной тяге моста.
3. Посредством динамометра выявляем момент сопротивления вращению шестерни, прокручивая гайку фланца по часовой стрелке.
4. Для удержания фланца вставляем в отверстия карданные болтики и наворачиваем на них гайки.
5. Между болтами помещаем монтажную лопатку или отвертку и откручиваем гайку головкой с воротком.
6. Снимаем с хвостовика гайку и шайбу.
7. Демонтируем сам фланец, ударяя по нему молотком через деревянную наставку.
8. Для снятия сальника зацепляем его отверткой и вынимаем.
9. На рабочую кромку новой манжеты наносим Литол-24, после чего монтируем деталь в картер, используя подходящую наставку.
10. Ставим на место фланец, шайбу и закручиваем гайку динамометрическим ключом с моментом 117–255 Н*м (12–26 кгс*м), контролируя динамометром момент сопротивления подшипников проворачиванию ведущей шестерни. Если при первичном измерении момента сопротивления значение составило не менее 6 кгс*см, то при повторной затяжке нужно увеличить его на 1-2 кгс*см. Если изначально значение было 6 кгс*см, то добиваемся момента 6-9 кгс*см. В то же время момент затяжки не должен превышать 12-26 кгс*м. Если во время заворачивания гайки момент сопротивления превысит 9 кгс*см, потребуется заменить распорную втулку на конической шестерне.
11. После регулировочных работ монтируем все элементы в обратном порядке.

Видео: замена сальника хвостовика классической «Нивы»

Замена сальника РЗМ на ВАЗ 2121, при появлении соответствующих признаков, является хоть и не сложной процедурой, но необходимой. Ремонт сможет выполнить даже начинающий автолюбитель, ознакомившись с пошаговыми и инструкциями и подготовив необходимый инструмент.

Похожих статей по теме нет, но скоро будут.
