Меняем рычаги передней подвески на Рено Логан своими руками

Как заменить неисправную деталь?

Процесс установки новых рычагов передней подвески Рено можно произвести в условиях гаража. Для этого действуйте так:

• Подготовьте необходимый инструмент. Для выполнения работ вам потребуется домкрат (подойдет и тот, что имеется в комплекте), стандартный набор ключей и головок, а также специальные опоры для фиксации кузовной части.
• Послабляйте болты крепления на правом или левом колесе (в зависимости от того, на какой из сторон производится работа).

Крепежные болты на колесах послабляйте и протягивайте только при установленном на земле автомобиле.

• Исключите случайное движение машины в процессе ремонта. Для решения задачи поднимайте ручной тормоз на максимум и ставьте под задние колеса противооткатные опоры.
• Поднимайте передок Логана и устанавливайте его на подготовленные для работ опоры. Проверьте надежность фиксации путем легкого покачивания кузова.
• Демонтируйте переднее колесо.
• С помощью рожкового ключа скручивайте гайку, фиксирующую соединительную тягу в нижней части.
• Откручивайте верхний болт, удерживающий соединительную тягу.
• Снимайте деталь и откладывайте ее в сторону. Проверьте состояние резьбы на болтовом соединении.
• Скручивайте фиксирующую гайку, удерживающую стабилизатор поперечной устойчивости. Чтобы исключить прокручивание, удерживайте болт другим ключом. После доставайте болт.

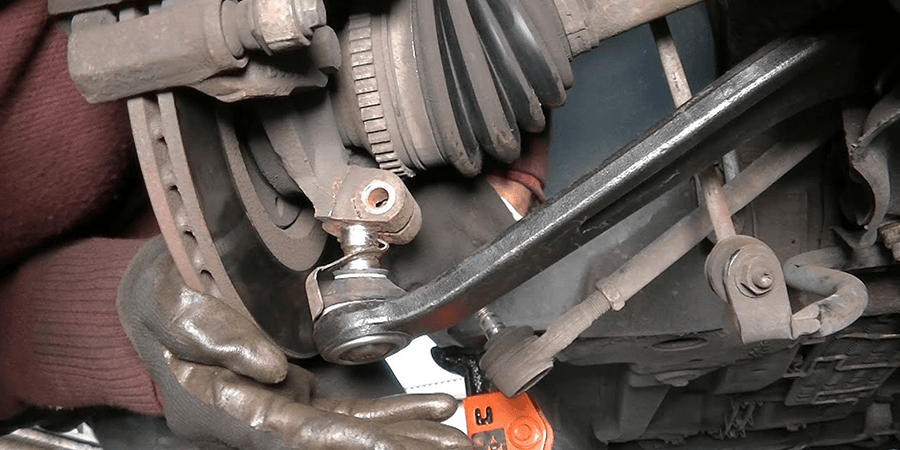

• Скручивайте гайку соединения шаровой и поворотного кулака, после чего вытягивайте из отверстия стягивающий болт. Если он не поддается с первого раза, допускается незначительное воздействие молотком.
• Используйте отвертку для разжимания клеммного соединения.
• Доставайте палец шаровой передней подвески из отверстия поворотного кулака.
• Скручивайте гайку с крепежного болта сайлентблока (скрепляет рычаг Логана и подрамник). Если болт прокручивается, придержите его с другой стороны, а после доставайте его.
• Таким же образом вытягивайте фиксирующий болт заднего сайлентблока, стягивающий между собой подрамник и рычаг.
• Снимайте рычаг Рено и проверяйте его на факт повреждений. Если последние обнаружены, то производите замену.
• Устанавливайте демонтированные ранее детали по обратному алгоритму.

Заменять устройство рекомендуется с точным выполнением рекомендаций по протяжке. Затягивать болты рекомендуется со следующими моментами:

• Фиксация крепежного болта соединительной тяги — 21 Н*м.
• Протяжка гайки сайлентблока к подрамнику — 105 Н*м.
• Усилие для гайки соединительной тяги — 62 Н*м.

По завершении работ (если в этом имеется необходимость) проверьте, и подрегулируйте углы развал-схождения.

Регулировка углов установки колес в условиях гаража — почти невозможная задача из-за отсутствия специального оборудования. Если в этом имеется необходимость, то подрегулируйте углы монтажа колес на СТО.

Что касается остального комплекса работ, то при наличии необходимого инструмента поменять рычаг Рено реально и своими руками. В этом вопросе поможет полезное видео:

В качестве дополнения стоит привести еще один видео материал:

Помните, что передняя подвеска требует отдельного внимания, ведь именно от ее исправности зависит уровень комфорта, управляемость автомобиля и безопасность движения. При появлении любых сложностей с ремонтом воспользуйтесь рекомендациями в руководстве или обучающим видео.

Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Рычаг фронтальной подвески правый

https://www.youtube.com/watch?v=LpwpPaz2S6k

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Работы перед ремонтом: площадка и инструменты

Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:

• Любой ударный инструмент: подойдет маленький молоток.
• Рожковый ключ на 10 и 32.
• Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
• Набор универсальный болтовых ключей.

Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

1. Транспортное средство выставляется на домкрат со стороны правого колеса.
2. Гайка рулевого наконечника отвинчивается и демонтируется.
3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

1. Убирается пыльник с рейки.
2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

• Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
• Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

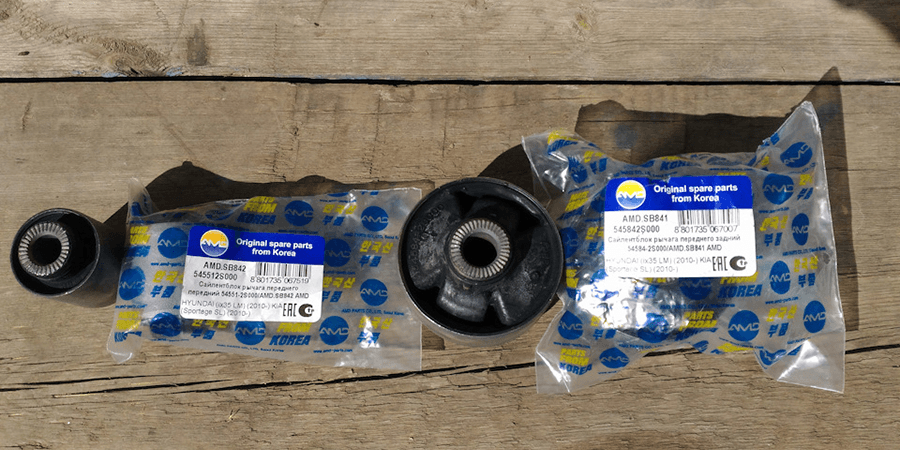

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

   Основная тяга – трубка и гайки

3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

   Предпоследний шаг по демонтажу

5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

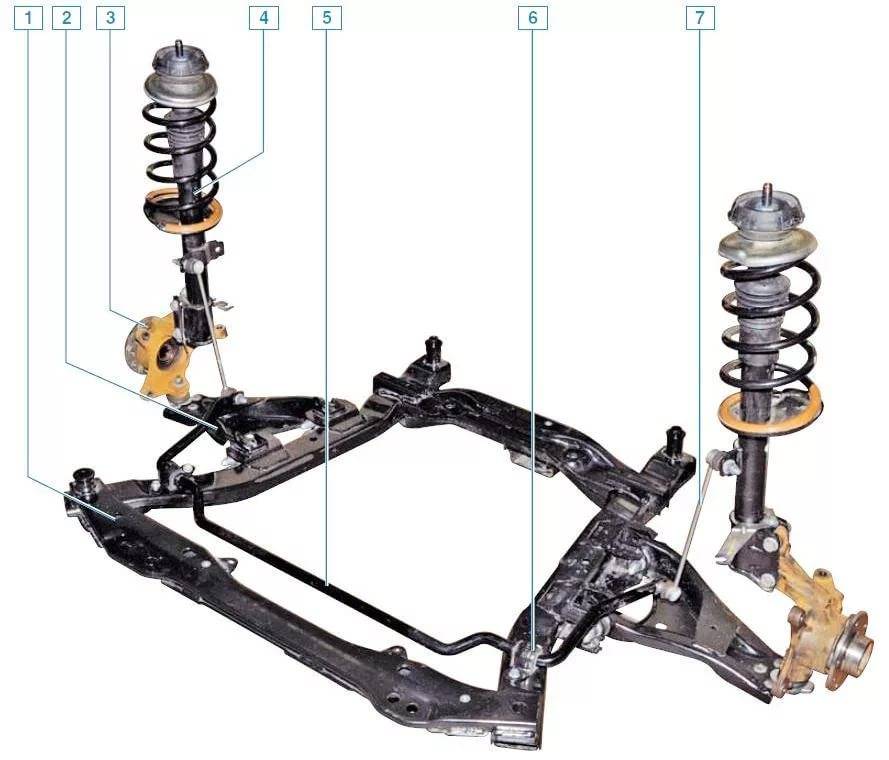

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Выбор шаровой опоры «Рено Логан»

Элемент представляет собой шарнир, который обеспечивает соединение ступицы колеса с рычагами.

Состоит из:

• стального монолитного пальца: с одной его стороны конусная часть и резьба, с другой — сферическая часть;
• резинового пыльника — препятствует попаданию грязи внутрь корпуса шаровой опоры;
• металлического корпуса, который удерживает сферу пальца;
• втулки из полимерных материалов — смягчает силы трения между пальцем и корпусом;
• прижимной гайки с завальцовкой — прижимают основные элементы к корпусу.

Если шаровую опору вовремя не заменить, возникнут проблемы с управляемостью автомобиля, повышенным износом остальных элементов подвески, а также покрышек. Сделать развал-схождение будет невозможно. Если во время этой процедуры мастер в автосервисе указал на проблемы, то, вероятно, шаровые опоры придётся заменить.

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом.

Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:

1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
2. Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Важно: с 2013 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

1. «Старый» образец — 401604793R;
2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

• размер конуса: 18 мм
• наружный диаметр: 38,3 мм.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

• TRW JBJ721;
• Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

• «Автоваз» — для Lada Largus;
• «Hofer»;
• «Кедр»;
• «Белаз».

Автомобиль устанавливают так, чтобы передние колёса не касались земли. Колёсные гайки рекомендуется приоткрутить заранее.

Колёса нужно снять.

«Прикипевший» болт крепления шаровой опоры

Теперь придётся снять кожух — открутить 2 гайки.

Снять болт стойки стабилизатора.

Удалить болты сайлентблоков (переднего и заднего).

Снятый рычаг

Также можно выбить дефектную деталь, используя оправку в виде трубы и деревянный упор.

Поместив рычаг на верстаке, нужно поставить новую шаровую. Под пыльник забить смазку. Для забивания рекомендуется использовать трубу, на которой выбивали старую деталь.

В заключение

Замена передних сайлентблоков на рычагах – трудоемкий процесс. Если вы в автоделе новичок, то лучше сразу доверить дело профессионалам, чтобы не лезть в «дебри» автомеханики. Этот вид ремонта полностью завязан на опрессовке, поэтому без навыков и опыта лезть сюда не стоит.

Если же вы из смельчаков, тогда внимательно ознакомьтесь с материалом, изложенным в этой статье

Важно понимать каждый из этапов, начиная диагностикой и заканчивая сборкой узла в первоначальный вид. Мы собрали в статье полезные рекомендации и советы, а также привели детализированную инструкцию, которая станет для вас реальным руководством по замене сайлентблоков передних рычагов

Обычно любой ремонт подразумевает несколько стадий:

1. Определение проблемы. Воспользуйтесь советами и подсказами по диагностике, приведенными в первом пункте этой статьи. Для уверенности не помешает консультация знакомого мастера или беглый осмотр в ближайшем СТО.
2. После того как вы поняли, что дело в замене сайлентблоках передних рычагов на «Рено-Логан», можно приступать к подготовительному этапу. На нем вам предстоит выбрать детали под замену, запастись инструментом и подготовить рабочую площадку. В идеале, если это будет гараж, автомобильная эстакада или место со смотровой ямой.
3. Когда выполнены предварительные работы, предстоит самое сложное. Сама замена занимает от нескольких минут до пары часов. Зависит от удобства рабочего места, наличия малейшего опыта и помощников.

Попросите помочь друзей или родственников. Любые работы, при которых машина устанавливается на домкрат, желательно выполнять в паре с кем-то. Делается это для упрощения и ускорения процесса, а также в целях элементарной техники безопасности. Вдруг, домкрат сорвется, кто-то же должен будет помочь вам выбраться из-под машины?

1. Выполните все действия по разборке в обратном порядке. Проверьте целостность узла, убедитесь в том, что не осталось лишних элементов. Очень полезным будет тестовая поездка. Буквально несколько пройденных километров уже способны показать, оказался ли ремонт успешным или в машине по-прежнему «что-то трещит или стучит».

И напоследок, не стесняйтесь собственных сил. Да, много легче отдать машину в мастерскую и забыть о ней на пару часов, после чего забрать ее, полностью обслуженную и исправную. При этом самостоятельный ремонт – это сэкономленное время, деньги, единение железного коня и его автовладельца. Поверьте, навык быстро определить поломку, более того, ее самостоятельно устранить, дорогого стоит.

Подведем итоги

Работа по замене рычагов в Рено Логан достаточно проста, доступна для самостоятельного выполнения и не отнимет более одного часа времени, для наглядности можно посмотреть видео. По завершении всех манипуляций рекомендуется обратиться в специализированный сервис с целью проверки корректности установки углов колес.

Всем привет. Как многие уже знают о моём приобретении оригинальных рычагов.Собственно напишу немного о замене. В интернете есть много видео и прочих информационных ресурсов о замене рычагов. Посмотрев и почитав в следующею смену собрался менять рычаги. Но т.к у нас в части нет интернета пришлось всё делать по памяти…Теперь по порядку1.

Понадобятся все инструменты. Трубы монтажки молотки и прочие прибамбасы2. На всякий случай купить болт и гайку на шарувую. Я менял оба рычага и с одной стороны болт был в прискорбном состоянии. Успешно болт заменил.3 Пару часов времени или сутки)) На одну сторону ушло примерно часа 2 (делал не торопясь)А теперь немного фото

Вывешиваем переднюю часть. Для того что бы разгрузить подвеску. Это облегчит демонтаж и монтаж запчастей. Поднял двумя домкратамиДальше всё по старому сняли колесовыкрутили шаровый болтДальше как на фото берём монтажку и тянем рычаг внис ударяя молотком скраю

Молотком бил сюда и давил за стабилизатор вниз. Удара 3-4 и шаровая выскочила

Дальше откручиваем стойку стабилизатора тягу и сам рычаг

Я положил всё так чтобы не перепутать.

Стойку стабилизатора не менял. Немного грязные а так состояние на 5До этих оригинальных рычагов стояли какие то китайские рычаги если не ошибаюсь рувиль кантора( полное говно”извините” по этот так! оба рычага прошли 26 тыков и одновременно сдохли)В рачагах разница есть и по весу и по сайлентблокам. Даже сфотал для сравненияТеперь собираем всё обратноСтавим новый рычаг

Ставим рычаг. Наживляем болты. И вставляем стойку ставилизатора. Резинку между рычагом и стабилизатором и штырь с торксом. Гайку на стойку не наживляем

Потом опускаем соседний домкрат и резьба сама вылезет внаружу. наживляем и закручиваем гайку стабилизатора

подкорачиваем рычаг горизонтально и затягиваем его

Затягиваем гайки и тягу. Ставим на место защитный пластик

Полный размерВот болт который мне пригодился. Поставил с другой стороны в шарувую

Болт конечно для шаровой лучше оригинальный приобрести. Со временем поменяю

Инструменты понадобились все все свои и какие были в закромах пожарной части =)

Кстати на будущие можно все резьбы и прочие болты смазать мазью какой. Для того что бы не гнила резьба или болт. Я всегда мажу после сборки или в процессе сборки в дальнейшем облегчает работу. Для тех кто сам свою мошину ковыряет хороший такой секрет. Хотя это и так все знают))

Вот и конец. Всем хорошего настроения и пожалуйста берегите лес от пожаров =) Лето не загорами.

P.S. А развал схождение делать надо?

Цена вопроса: 3 800 ₽ Пробег: 155800 км
