Меняем ролики натяжения ремня генератора на Нива Шевроле своими руками

Регулировка натяжения и замена ремня привода водяного насоса и генератора Niva Chevrolet

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя.

Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень.

При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Вам потребуются: ключ «на 13», монтажная лопатка.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб В) (рис. 1) или шкивами генератора и насоса (прогиб А)

при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10–15 мм, прогиб В – 12–17 мм.

Удобнее проверять прогиб А.

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Снимите защиту масляного картера и брызговик двигателя.

Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке

Ослабьте гайку нижнего крепления генератора.

Для увеличения натяжения ремня переместите генератор от двигателя.

Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.

Для уменьшения натяжения ремня рукой переместите генератор к двигателю.

Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);

гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).

Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

Снимите ремень привода насоса гидроусилителя рулевого управления.

Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив.

Проворачивать коленчатый вал попросите помощника.

Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.

Установите на место датчик положения коленчатого вала.

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления).

При этом генератор установлен слева от двигателя вверху.

Схема проверки натяжения поликлинового ремня привода вспомогательных агрегатов

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса.

При нормальном натяжении ремня прогиб «h» (рисунок) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12±1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя.

После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Шевроле	Помпа, Генератор, ГУР	Поликлиновый	1888	5PK1888	2123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень генератора Нива 2121 (карбюратор)

Ремень в такой ниве немного длиннее, чем в ниве с инжектором и ГУРом из-за того, что привод от ремня еще и вращает вентилятор охлаждения с помпой. В инжекторной Ниве вентилятор охлаждения запускается автоматически.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
2121	Помпа, Генератор	Клиновой	10х940	2101-1308020	2101-1308020

Ремень генератора Нива 21213 (Инжектор, ГУР)

В данном автомобиле привод генератора еще и вращает насос гидроусилителя руля.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
21213/21214	Помпа, Генератор, ГУР	Клиновой	10х838	—	21214-3407042-01

Ремень генератора Нивы Урбан

Нива Урбан более современная модификация Нивы с пластиковыми бамперами. В качестве привода генератора здесь применяется поликлиновый ремень.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Урбан	Помпа, Генератор, ГУР, кондиционер	Поликлиновый	1125	5PK1125	21218-1041020

Размер ремня нива шевроле без кондиционера

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

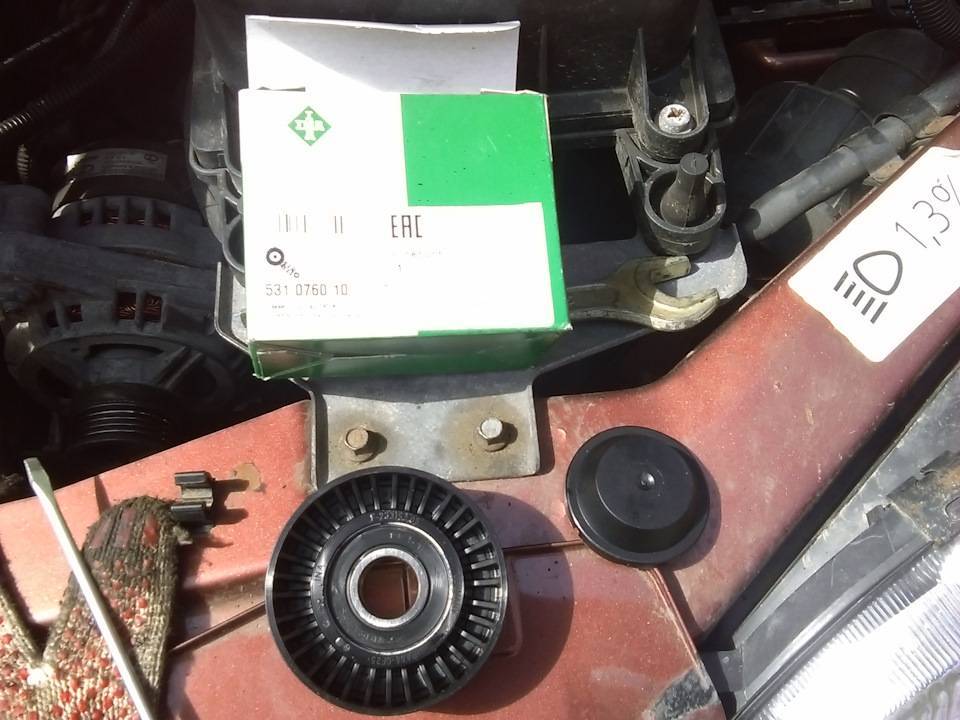

Замена роликов ремня генератора на нива шевроле

Замена роликов ремня генератора – это стандартная процедура, которую можно провести самостоятельно. В этой статье дана подробная инструкция по тому, как проводится замена на автомобиле Нива Шевроле.

Прежде чем переходить к признакам и решению поломки, стоит рассказать о возможных причинах выхода из строя, а также в чем они выражаются:

• Попадание инородного тела. Вернее всего об этом свидетельствуют следы ударов на корпусе и отметины на плоской стороне ремня.
• Неверная регулировка натяжения ремня – чрезмерно сильное или слабое. В этом случае ломается указатель натяжения, крышка натяжителя или его ограничитель. К этому может привести неправильная затяжка болтов или неправильный подбор размеров.
• Работа в высокой температуре.
• Перекос детали. Из-за этого на его поверхности можно увидеть следы от ремня.
• Механическое повреждение от инструментов во время монтажа.

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

• Механические повреждения на поверхности роликов;
• Заметный люфт;
• Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
• Поврежденные кронштейн или подшипник;
• Вытекающее масло;
• Высокая температура во время работы;
• Сильная вибрация во время работы;
• Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки. Благодаря этому участок с роликами и ремнями будет свободно двигаться вверх и вниз. Для того, чтобы скинуть ремень, двигаем площадку вверх. Стоит также отметить, что не обязательно снимать ремень полностью – достаточно спустить его с неисправной детали.

2. Следующий шаг – снятие неисправных роликов:

• Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
• Отвинтите гайку, которая закрепляет деталь
• Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

Замена происходит в несколько шагов:

1. Сначала снимается защитная крышка подшипника;

2. После этого с помощью 17го накидного ключа снимается гайка, которая удерживает конструкцию подшипников;

3. Далее нужно снять дистанционное кольцо, которое находится за роликом;

5. Новое кольцо устанавливается на свое место; 6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма; 7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

После этого проводится окончательная проверка всех механизмов и сбор элементов в обратном порядке.

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Таким образом легко и быстро осуществить замену роликов ремня генератора нивы шевроле. Следует регулярно проводить диагностику движущих частей автомобиля для того, чтобы вовремя пресекать возможные поломки и проводить замену неисправных деталей.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Видео с выполнением замены ремня генератора на Шевроле Нива с кондиционером

Одной из самых распространённых причин выхода из строя генератора является обрыв ремня, так как срок его службы является самым непродолжительным, относительно других конструкций автомобиля. Обрыв ремня легко обнаружить визуально, если открыть капот и посмотреть на шкив так называемой ременной передачи. Если открыв капот вы видите, что ремень генератора на шевроле ниве цел, то вполне вероятно, что в замене нуждаются подшипники, но это можно обнаружить лишь после снятия всех устройств.

Основной причиной по которой ремонт генератора бесполезная трата времени и сил это повреждение обмотки. Если это является основной причиной поломки, то придётся производить перемотку или лучше всего совершить покупку нового генератора, нива шевроле тогда прослужит дольше. Конечно можно сдать его в ремонт специалисту который сделает соответствующий ремонт, но гарантий того что это поможет нет, так как гарантий того что перемотка будет качественной не будит, что приведет к неправильному вырабатывания тока. Так же довольно часто выходят из строя щетки, это связанно с тем что они постоянно трутся о ротор. Произвести замену щеток можно так же в домашних условиях.

И так если все-таки вышел из строя на шевроле нива ремень генератора то следует его поменять.

Замена требуется не только если он оборвался, но и тогда, когда очень сильно потерся или потрескался, и чтобы не допустить обрыва в дороге следует время от времени проводить осмотр.

Если вы увидите следующие повреждения то замену следует произвести немедленно:

1. Если виднеются следы износа, порезов или присутствуют трещины.

2. Если ремень начал слоиться и из него лезут нити.

3. Если на нем присутствует масло и он взлохмачен.

Чтобы произвести его замену нам понадобятся следующие инструменты:

1. Отвертка лучше иметь несколько или набор отверток.

2. Домкрат можно стандартный который шел в комплекте.

3. Монтировка.

4. Желательно иметь универсальный Набор ключей.

Шевроле Нива

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика.

После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Для работы понадобится инструмент:

• отвёртка;
• домкрат;
• набор торцевых ключей;
• монтажная лопатка.

Признаки необходимости замены приводного ремня:

• Визуальный износ: потертость, неровности, разрывы и трещины;
• Отслоение резины;
• Наличие масляных пятен.

Признаки неисправности ремня:

• Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
• Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
• Отключение части электрических приборов, которые нуждаются в питании генератора.

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

• При замене приводного отключить минусовую клемму аккумуляторной батареи;
• Подождать, пока двигатель остынет (20-30 мин);
• Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

• Набор гаечных ключей;
• Набор головок;
• Две отвертки (шлицевая и крестообразная);
• Монтировка;
• Домкрат;
• Новая деталь.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления

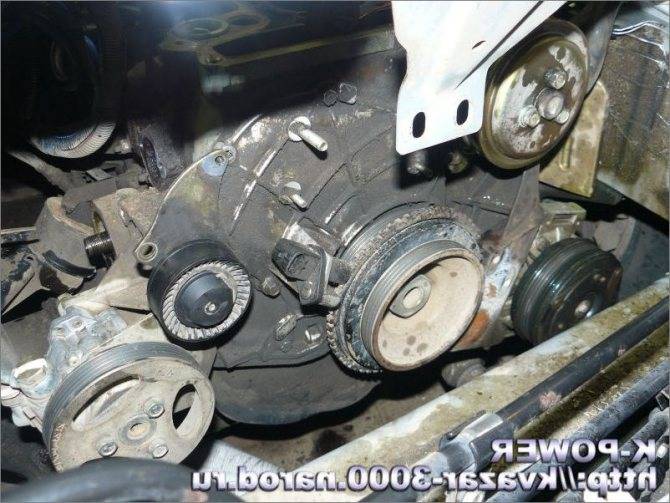

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

По рекомендациям производителя ременная передача на генераторе Шевроле Нива должна меняться через 50 тыс. километров пробега. Но это не является основным критерием. Ремень может прослужить дольше, если это оригинальное изделие, то выхаживает 65-75 тыс. километров. Ремни китайского производства приходится менять через 15-20 тыс. километров. Поэтому следует регулярно проводить его визуальный осмотр.

Замена выполняется при обнаружении следующих дефектов:

• следы износа поверхности: потертости, трещины, выпуклости, неровности;
• отслоение материала от основы;
• масляные пятна на поверхности;
• обтрепанные торцы. Установленный новый расходник

Признаком неисправности является:

• появление постороннего свиста при максимальной нагрузке на электрическую систему;
• горящая лампочка разрядки аккумуляторной батареи;
• отключение приборов, для работы которых необходимо электропитание.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
3. Откручивается осевой винт, после чего ролик можно демонтировать.
4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Как заменить ремень на Ниве Шевроле

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика. После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Обратите внимание на то, что при комплексной замене всех ремней нужно этот ставить в последнюю очередь. Сначала производите замену ремня привода газораспределительного механизма, затем генератора, а в последнюю очередь кондиционера

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Для работы понадобится инструмент:

• отвёртка;
• домкрат;
• набор торцевых ключей;
• монтажная лопатка.

Признаки необходимости замены приводного ремня:

• Визуальный износ: потертость, неровности, разрывы и трещины;
• Отслоение резины;
• Наличие масляных пятен.

Признаки неисправности ремня:

• Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
• Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
• Отключение части электрических приборов, которые нуждаются в питании генератора.

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

• При замене приводного отключить минусовую клемму аккумуляторной батареи;
• Подождать, пока двигатель остынет (20-30 мин);
• Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

• Набор гаечных ключей;
• Набор головок;
• Две отвертки (шлицевая и крестообразная);
• Монтировка;
• Домкрат;
• Новая деталь.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

По рекомендациям производителя ременная передача на генераторе Шевроле Нива должна меняться через 50 тыс. километров пробега. Но это не является основным критерием. Ремень может прослужить дольше, если это оригинальное изделие, то выхаживает 65-75 тыс. километров. Ремни китайского производства приходится менять через 15-20 тыс. километров. Поэтому следует регулярно проводить его визуальный осмотр.

Схема натяжения клинового изделия

Замена выполняется при обнаружении следующих дефектов:

• следы износа поверхности: потертости, трещины, выпуклости, неровности;
• отслоение материала от основы;
• масляные пятна на поверхности;
• обтрепанные торцы. Установленный новый расходник

Признаком неисправности является:

• появление постороннего свиста при максимальной нагрузке на электрическую систему;
• горящая лампочка разрядки аккумуляторной батареи;
• отключение приборов, для работы которых необходимо электропитание.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

• Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
• Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
• Изменение яркости света при увеличении оборотов двигателя.

• Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
• Можно посмотреть видео, в котором описывается порядок съема генератора.
• Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

• ключ на 8 рожковый;
• ключ на 10 рожковый;
• головка на 10, вороток
• ключ на 13 рожковый
• ключ на 17 рожковый
• поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

  Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Вступление

Ремни в автомобилях играют большую роль, именно через них передается вращающий момент. В некоторых автомобилях используется довольно много ремней, которые вращают сразу несколько механизмов. В Ниве же ремень применяется только для вращения генератора, гидроусилителя руля и водяного насоса. В современных Нивах в качестве дополнительной опции устанавливается кондиционер, компрессор которого вращается с помощью ремня.

В данной статье речь пойдет о ремне генератора на автомобиле Нива, подробно рассказывается о типе ремня и его размерах. Так же подобран самый качественный ремень способный прослужить немало лет.
