Замена и порядок работ
А сэкономить таки можно на установке ремня. Многие автолюбители поступают именно так, тем самым экономя средства и получая бесценный опыт ремонта автомобиля своими руками.
Итак, если вы решили, что ремонт будете производить самостоятельно, сначала как следует подготовьтесь: сходите в магазин за новым комплектом расходных материалов, подготовьте все необходимые ключи. А вот что вам при этом может понадобиться:
- ключ или головка на 15;
- шестигранник на 5;
- набор отверток с разными наконечниками;
- ключ на 17;
- домкрат.
Теперь приступаем к ремонту, последовательно выполняя означенные ниже действия.
1. Ставим авто на ровную поверхность. Фиксируем его. Открываем капот и отсоединяем клемму от аккумулятора, тем самым обесточивая автомобиль. Берем шестигранник и откручиваем верхний кожух ГРМ.
2. Разъединяем разъем на датчике коленчатого вала, тем самым отключив его
Теперь важно: нам необходимо проверить совмещение меток на шестернях распределительных валов. Метки должны совместиться с высечками треугольной формы, которые нанесены на корпус
3. Снимаем заглушку вверху маховика. Теперь нам будет видна метка, нанесенная на венец маховика. Она должна совместиться с высечкой треугольной формы, расположенной слева.
4. Дополнительно необходимо проверить и расположение меток на шкиве коленвала. Тут нам потребуется ослабить натяжение ремня генератора. Маховик при этом должен оставаться в том же положении, что и сейчас. Для этого его нужно зафиксировать отверткой. Ее необходимо вставить в отверстие, где была заглушка из резины. Теперь берем ключ на 17 и отворачиваем им болт фиксации шкива генератора. Шкив снимаем, а болт крепления закручиваем на место.
5. Мы сняли шкив, и теперь нам видна шестеренка коленвала. Расположенная на ней метка должна быть совмещена с меткой, расположенной на кожухе масляного насоса.
6. Совпадение меток здесь обязательно. Если они не сошлись, их нужно совместить вручную. Для этого выключаем передачу, ставим машину на ручной тормоз, набрасываем ключ на 17 на шкив генератора и начинаем крутить коленвал до полного совмещения отметок. После их совмещения поршень первого цилиндра встанет в мертвую точку. Теперь можно приступать к демонтажу отслужившего свой срок ремня. Для этого нам придется снять натяжной ролик, сначала отвернув крепежный болт. Не забудьте проверить состояние самого ролика. Если оно будет неудовлетворительным, его лучше тоже заменить, чтобы не пришлось разбирать механизм вновь ужу только из-за одного ролика, ведь он тоже может прийти в негодность, так как является расходным материалом.
7. Теперь демонтируем старую передачу, снимаем ролики и производим установку новых расходников. Вращая натяжной ролик по часовой, производим его натяжку. Для проверки натяжения существует специальный инструмент. Если у вас его нет, то натяжение ремня можно проверить и по-другому. Для этого просто возьмитесь пальцами за ремень и проверьте его горизонтальную плоскость. Если натяжение в норме, то провернуть ремень пальцами можно только на 90 градусов и не более того.
8. Теперь снимаем фиксатор с маховика (вынимаем отвертку). Нам необходимо связать положение отметок на распредвале и маховике. Для этого коленвал необходимо провернуть на 2 оборота. Если полного совмещения меток добиться не удалось, значит процедуру установки ременной передачи придется повторить. При совпадении меток ставим остальные узлы в обратном порядке.
9. Когда работа будет закончена, останется запустить движок и прислушаться к тому, как он работает. Если ремень натянут нормально, то левых звуков не будет. При неправильной натяжке можно слышать нехарактерный гул или свист. Тогда нужно отпустить ремень, провернув его против часовой.
Замена ремня грм: инструкция
Отметим небольшую разницу в регламенте замены ремня на приоре с кондиционером и без. Потребуется предварительно снять ремешок и ролик натяжителя генератора (не путать с натяжителем грм) чтобы демонтировать защитные крышки привода самого грм механизма.
С помощью головки 15 мм открутить натяжной ролик генератора, снять сам ремень (рекомендуется замена вместе с ремешком грм), доступ открыт;
Битой Т-30 (звёздочка), или шестигранником выкрутить 5 болтов верхней крышки (пластиковый кожух) и 2 болта нижней крышки привода грм;
Отключить датчик коленвала отсоединив соответствующую фишку, расположенную возле верхней крышки;
При необходимости замены помпы системы охлаждения придётся приподнять, домкратом, правое ведущее колесо в воздух. Всё это нужно для сопоставления меток шкивов распредвалов с метками на корпусе блока;
Вращаем поднятое колесо на 5-ой передаче, или прокручиваем шкив коленвала ключом номер 17. Сопоставив метки распредвалов с метками на корпусе блока, необходимо включить нейтральную передачу, во избежание сбоя настроек меток. Проверить метки на маховике, сняв резиновую заглушку в верхней части корпуса маховика. Под заглушкой видна часть маховика и венец на нём, совместить отметку маховика и треугольную отметку левой стороны корпуса;
При необходимости замены помпы, на данном этапе необходимо ослабить крепление 2-х шкивов распредвала, чтобы избежать деформации клапанов при демонтированном газораспредилительном расходнике;
Для получения доступа к шкиву коленчатого вала необходимо выкрутить руль максимально вправо или снять колесо. Чтобы снять шкив коленвала понадобится помощник
Включить 5-ю передачу, зажать педаль тормоза, ключом «на 17» открутить болт крепления;
ВНИМАНИЕ! Левая резьба! Снять шкив и упорную шайбу. Головкой 15мм;
открутить болты крепления натяжительного и упорного роликов, после демонтажа которых можно снять ремень грм
Установить новый расходник привода грм. Осуществить натяжение нужно, поворачивая натяжительный ролик со смещённым центром (должны совпадать вырезы обоймы и втулки подшипника натяжного ролика). При обратной сборке внимательно следить за метками шкивов распредвала и маховика двигателя. При замене детали меняются сразу опорный и натяжительный ролики.
Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?
Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).
2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).
3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.
Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!

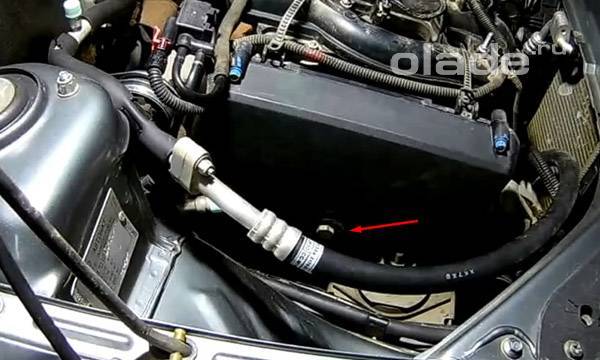

4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.
Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.
2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.
Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:
Как устроены ролики ГРМ?
Обводной, опорный или паразитный ролик газораспределительного механизма представляет собой подшипник, на котором крепится кольцо шкива. Через него обводится ремень ГРМ. Вне зависимости от типа детали и модели автомобиля, все паразитные ролики выполняют одинаковые функции: изменение угла хода ремня, стабилизация ремня, устранение шума и вибраций. В современных газораспределительных приводах обычно используется один, реже два обводных ролика. Не стоит путать опорные ролики с натяжными. Несмотря на схожий вид, они выполняют разные задачи. Так, в отличие от паразитного, натяжной ролик обеспечивает натяжение ремня, не давая ему проскальзывать.
В зависимости от материалов выделяют шкивы сделанные из стали, алюминия или из пластика. В последние годы, металлические ролики отошли на второй план — их применяют только в мощных и высоко нагруженных двигателях. Сейчас всё более широкое распространение получили детали из пластика. Среди их достоинств можно выделить низкий уровень шума, дешевизну и низкий вес. Срок их службы гораздо ниже, чему у металлических аналогов, и примерно равен сроку службы ремня газораспределительного привода. Именно поэтому замена роликов ГРМ на Приоре без снятия ремня не имеет особого смысла. В зависимости от типа покрытия выделяют гладкие, рифлёные и зубчатые шкивы. Стоит отметить, что пластиковые шкивы бывают только гладкими или рифлёными. Зубчатые изготавливают только из стали или сплавов алюминия. Также выделяют шкивы с и без упорных буртов. Бурт представляет собой металлическую окантовку, предотвращающую соскальзывание ремня газораспределительного привода.
Зачем нужны метки
Газораспределительный механизм силового агрегата 126 от Лада Приора, как уже говорилось, должен работать в определенном порядке. При нарушении подобного порядка начинаются проблемы с запуском, либо мотор полностью выходит из строя. Часто причиной поломки двигателя становятся неправильно расположенные метки после смены ремня ГРМ. Такие ошибки допускают начинающие автолюбители и механики, только закончившие колледж.
Производителем на шестнадцатиклапанном 126 двигателе созданы необходимые фазы для того, чтобы клапаны открывались и закрывались поочередно. Эти действия производятся посредством движения кулачков распределительного устройства. Фазы ни в коем случае нельзя нарушать.
Обрыв ремня приводит к резкому контакту клапанов с поршнями, потому что происходит рассогласование углового местонахождения коленвала и распредвалов. Как правило, машину привозят на капитальный ремонт в сервис-центр на эвакуаторе, в случае обрыва ремня.
Проверку и процедуру регулировки ремня опытные механики проводят на холодном моторе. А насечки ГРМ привода можно найти на следующих местах 16-клапанного двигателя Лада Приора:
- метка на задней крышке движка;
- метка на шкиве распределительного вала;
- метка на крышке масляной помпы силового агрегата 126;
- метка на шкиве коленчатого вала двигателя 126.
Похожая статья Метки для выставления зажигания на 405 двигателе ГРМ ЗМЗ
Для правки насечек используют следующие инструменты:
- ключ ТОРКС T-30;
- динамометрический ключ с головкой на 15.
Чтобы приступить к смене ремня, понадобится прочесть инструкцию двигателя 126 и посмотреть, где находятся метки, чтобы не забыть ни одну.
Как выполняется проверка ременной передачи на ВАЗ 2170?
Деталь представляет собой резинотехническое изделие с зубцами, расположенными на его внутренней части. На внешнем ободе указаны:
- тип мотора, для которого предназначена автодеталь;
- число, указывающее количество зубцов – 137;
- маркировка, указывающая ширину изделия – 22 мм.
Эти данные пригодятся владельцу, который еще не знает, какой ремень нужно купить для ВАЗ 2170. Осталось приготовить необходимый инструмент для проверки:
- инбусовый ключ (шестигранник) на «5»;
- ключ на «10»;
- домкрат.
Проверка состояния привода выполняется на холодном двигателе и состоит из следующих переходов:
- При помощи шестигранника выкрутить пять болтов крепления передней верхней крышки привода газораспределительного механизма и снять ее.
- Осмотреть деталь и определить, нужна ли на Лада Приора замена ремня привода ГРМ, для чего включить пятую передачу, вывесить правое переднее колесо и вращать его по часовой стрелке. Изделие должно быть без трещин, отслоений и подрезов, обнажающих нити корда. При обнаружении дефектов деталь необходимо поменять.
- Осмотреть состояние натяжного ролика – на нем не должно быть никаких повреждений.
- Проверить натяжение ремня, для чего надавить усилием 10 кг на ремень между шестернями распредвалов и замерить его прогиб – он должен быть не более 5-7 мм. Также осуществить контроль можно по положению метки 1 на наружной обойме самонатяжного ролика, которая в идеале должна находиться напротив выступа 2. Отклонения допустимы в пределах 3-4 мм – они регулируются, однако превышение этих показателей означает необходимость замены ременной передачи и роликов.
Как поменять шаг за шагом: демонтаж, работа с роликами ГРМ и метками
Чтобы определиться с тем, когда, через сколько времени и как менять ремень ГРМ, предлагаем инструкцию по 8- и 16-клапанным механизмам.
Инструменты
Для осуществления замены ремня газораспределительного механизма нужны следующие инструменты:
- Шестигранный ключ на 5 мм.
- Ключи гаечные на 17 и на 15.
- Линейка.
- Отвёртка.
- Ключ для снятия натяжного ролика.
Как заменить: алгоритм
Отключение минусовой клеммы аккумулятора.
Демонтаж приводного ремня генератора.
Установка поршня первого цилиндра в верхнюю мёртвую точку.
Снятие пластиковой крышки с привода ГРМ.
Ослабление натяжного ролика приводного ремня.
- Снятие ремня со шкива водяного насоса.
7. Демонтаж шкива коленвала и окончательное снятие ремня ГРМ.
Обратите внимание, что шкивы коленчатого и распределительного валов перед натяжкой нового ремня должны быть выставлены по специальным меткам, нанесённым на шкивы и заднюю крышку газораспределительного механизма. Вот как должны располагаться метки на распределительном и коленчатом валах:
Вот как должны располагаться метки на распределительном и коленчатом валах:
Метка распределительного вала на восьмиклапанном двигателе Лада Приора
Метка на шкиве коленчатого вала показывает, в какое положение нужно его выставить для правильной натяжки ремня
Также ремень ГРМ должен иметь определённую натяжку, она регулируется положением натяжного ролика, который вы снимали в начале работ. Для регулировки нужен специальный ключ.
Переходим к блоку цилиндров
Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.
Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.
Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.
Устраняем продольный люфт коленвала
На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.
Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.
Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.
Собираем поршневую
Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!
Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.
После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.
Проверяем тепловой зазор в поршневых кольцах
Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.
Щупами замеряем зазор.
Номинальный зазор: 0.25 — 0.45 мм.
Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.
Устанавливаем новые кольца
Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.
Какие ролики лучше для механизма привода
С завода на Приору установлены ролики Gates. Отзывы говорят о том, что это не самый лучший вариант, поскольку качество материала в них оставляет желать лучшего, а ресурс едва дотягивает до замены ремня. Пластик, все-таки, есть пластик. Поэтому при замене ремня все же стоит перестраховаться и установить ремни и ролики более качественные. Marel KIT Magnum — довольно неплохой набор, в него входят два металлических ролика и качественный ремень Contitech. Они даже визуально отличаются, хотя стоят около 4 тысяч. Словом, к ремню ВАЗ особенных вопросов не возникает, но ролики лучше устанавливать стороннего производителя и непременно металлические.
Замена ремня ГРМ. ВАЗ, Приора
Рекомендуется ставить новый зубчатый ремень при обнаружении даже маленьких недочётов, поскольку обрыв ремня многократно увеличивает временные и финансовые затраты на ремонт двигателя внутреннего сгорания. Для того чтобы заменить ремень, необходимо иметь следующий инструмент:
— ключ 17 мм (накидной)
— ключ 15 мм (рожковый)
— ключ TORX.T30
— крестовая отвертка
— ключ для вращения ролика (натяжного)
— маленькая монтировка или большая прочная отвертка
До того, как вы приступите к монтажу нового ремня, нужно обезжирить все поверхности, которые соприкасаются с ремнём. Рекомендуется всегда менять натяжной подшипник вместе с ремнём (как правило, их можно купить комплектом).
Выполните следующие действия:
Уберите минусовой провод с АКБ, ослабив гайку на клемме. Снимите датчик адсорбера и крышку двигателя.

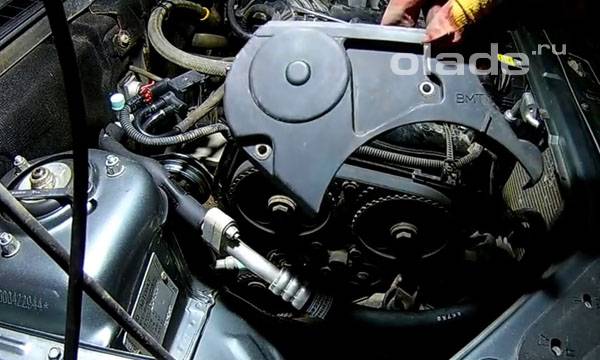

Открутите крышку ремня ГРМ.
Два верхних болта откручиваются ключом TORX T30.
Ключом 17 мм открутите болт натяжного ролика, который натягивает приводной ремень.
Отведите приводной ремень в сторону.
Открутите 2 болта нижней части крышки ремня ГРМ и снимите её.
Ключом 17 мм покрутите коленвал и выставьте метки на распредвалах.
Для того, чтобы открутить шкив коленвала, можно воспользоваться пневмопистолетом либо воспользоваться помощью. Помощник, находясь в салоне, должен включить 5 передачу, нажать на тормоз и держать его. Далее необходимо рычагом открутить шкив коленвала.
Снимите прижимную шайбу за шкивом коленвала.
Необходимо выставить метки на коленвале и после этого проверить метки на распредвалах.
Ключом 15 мм ослабьте болт натяжного ролика и открутите его.
Снимите ремень ГРМ.

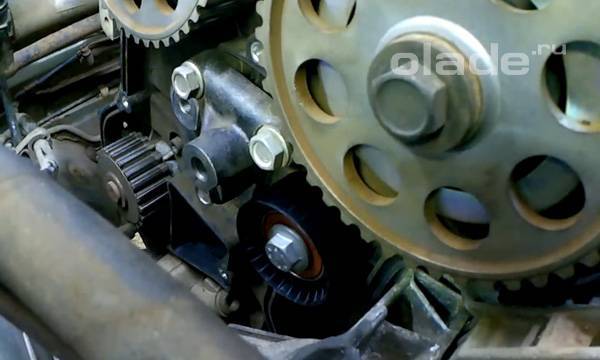

Ключом 15 мм открутите обводной ролик.
Установите новый обводной ролик.
Сначала оденьте новый ремень на звезду коленвала.
После заведите ремень через обводной ролик на распредвал.
Далее заведите ремень на второй распредвал. Следите за тем, чтобы метки были на месте.
Заводим ремень на помпу и устанавливаем новый натяжной ролик.

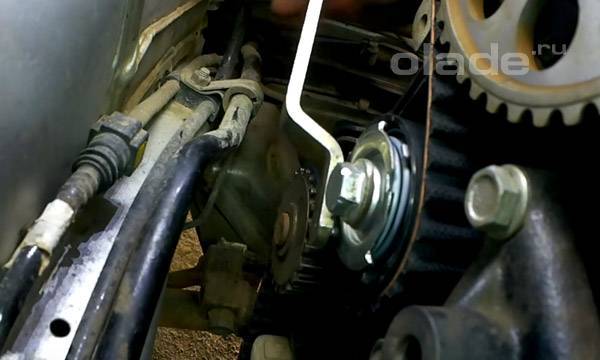

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт.
Зафиксировав данное положение, затягиваем болт.
Обязательно убедитесь в том, что метки на всех элементах совпадают.
Ставим на место прижимную шайбу и шкив коленвала. Закручиваем гайку пневмопистолетом. Соберите все остальные детали в порядке, обратном демонтажу.
Сроки замены
Механизм ГРМ Приора представляет собой сложную конструкцию, в которой имеется два распределительных вала, 16 клапанов, натяжной и обводной ролики. И также зубчатый ремень вращает лопасти насоса охлаждающей жидкости. Рекомендации завода изготовителя Лада Приора говорят о том, что менять зубчатый ремень нужно при пробеге 200 тыс. км. Трудно сказать, имеются ли машины с таким пробегом без ротации изделий РТИ в приводе ГРМ.
Срок такой ротации зависит от многих факторов:
- Качество материала и изготовления детали.
- Условий эксплуатации машины.
- Технического состояния двигателя.
- Попадание смазки или иной технической жидкости в зону вращения ремня.
Учитывая эти факторы, специалисты рекомендуют останавливаться на пробеге примерно 50–60 тыс. км, в некоторых случаях даже меньше. Если говорить о таком снижении рекомендуемого периода эксплуатации РТИ на Приоре, то можно отметить такие обстоятельства. Движение автомобиля в городских условиях сопровождается частыми остановками с последующим троганием с места. Зубья ремня испытывают рывки, что ослабляет их. Равномерная работа двигателя на трассе имеет минимум таких рывков, поэтому привод будет работать дольше.
Попадание моторной смазки, охлаждающей жидкости или иных посторонних частиц также сильно сокращает срок службы. Заметив подтекание смазки в районе сальников распределительных валов или коленвала, протечку немедленно устраняют. Обязательно нужно менять изделия РТИ при покупке подержанного автомобиля, так как неизвестен пробег их на этой машине. И также снижает срок службы деталей РТИ привода ГРМ состояние шкивов на коленчатом и распределительных валах.
Если их зубья изношены, они ускорят выход ремня из строя. Через сколько менять ремень ГРМ на Приоре решать владельцу, он знает условия эксплуатации автомобиля. Ориентироваться специалисты рекомендуют на 50–60 тыс. км пробега. Если машина длительное время не выезжала, ремень также лучше заменить. С «возрастом» материал стареет, начинает растрескиваться, может быстро выйти из строя.
Ремни Gates на Приору
Попадая в автомобильный магазин перед владельцем Приоры с движком 16 клапанов неизбежно встаёт вопрос о том, какой ремень ГРМ лучше выбрать. Среди большого количества запасных частей, многие владельцы отдают предпочтение продукции компании GATES.
В 2021 году она отметила вековой юбилей от начала производства клиновых ремней. Свой научно-исследовательский центр позволяет выпускать запасные части высокого качества.
Это было достигнуто:
- Добавлением в материал изделий нитрила, который является синтетическим веществом, наделённый повышенной износостойкостью.
- Наличие в корде нитей из стекловолокна. Их располагают спиралью в резиновой оболочке.
- Продукцию производят с разными профилями зубьев, что обеспечивает обхват шкивов, снижает шумность при работе мотора.
- Сотрудниками компании регулярно выполняются мероприятия по защите своей продукции от подделок.
Покупателям компания может предложить следующие варианты покупок запасных частей:
- детали с обычным качеством;
- усиленные запасные части;
- в комплекте будут ролики;
- расширенный комплект (сальники, прокладки, шайбы, болты).
О двигателях
Автомобиль производили в период с 2007 по 2020 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.
Двигатель 21126
После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.
Гнёт ли клапана
Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.
Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.
Как заменить ремень ГРМ на Приоре своими руками
Внеплановая замена на Ладе Приора, с двигателем 16 кл., может понадобиться, в случае если на ремне обнаружена смазка. Или же обнаружены механические повреждения, которые могут привести к обрыву. Через сколько менять дело индивидуальное, но отнестись к этому нужно со всей ответственностью так как последствия обрыва могут обойтись вам очень дорого.
Что такое ремень ГРМ
Данный элемент предназначен для обеспечения синхронизации вращения коленчатого распределительного вала силового агрегата. Синхронная и правильная работа валов очень важна, поскольку от нее зависит — впуск горючей смеси и выход отработанных газов через клапана. Ремень ГРМ на Приоре сделан из высокопрочной резины со специальными насечками на внутренней стороне.
Какой ремень лучше выбрать для Приоры с 16 клапанами
Комплект для замены в случае обрыва
Сейчас в продаже можно приобрести не только лишь отдельно ремень, но и целый комплект ГРМ для замены. Ассортимент для Лады большой, какой лучше выбрать, оригинал или аналог, и что поставить, дело ваше.
Но лучше всего себя зарекомендовали, для двигателей с любым количеством клапанов, комплекты или отдельно ремни-оригинал от фирмы Gates. Комплект-оригинал для замены стоит дороже, но ресурс его намного выше аналога и возможность обрыва намного ниже.
Как осуществить замену своими руками
Процесс замены несложен, и вы, изучив предлагаемую нами инструкцию, сможете справиться с установкой своими руками, когда вам понадобится.
Этапы работы
- В первую очередь необходимо снять пластмассовые кожухи, закрывающие ремень ГРМ. Для этого нужно открутить пять верхних винтов и два нижних.Перед тем как менять снимаем кожухи
- Далее, лучше выставить 1-ый цилиндр Лады Приоры с двигателем 16 клапанов в верхнее положение.
Делается это путем совмещения отметки на шкивах распределительных валов с прорезями на кожухе.Выставляем первый цилиндр на двигателе 16 кл
- Проводим проверку совмещения отметки на шкиве коленчатого вала с меткой на маслонасосе. Отметка на шкиве расположена на зубе вблизи шпонки (небольшая точка).
Она хорошо видна сверху.Проверяем метку
- Далее необходимо открутить ролик натяжки.Откручиваем ролик
- При помощи отвертки снимаем ремень.
- Пользуясь, случаем обязательно нужно проверить зубчатые венцы шкивов. В случае необходимости можно сразу произвести их замену.
Также проводим проверку подшипников и роликов.
- Проводим проверку меток. Когда они сместились, выставляем их заново.
- Аккуратно чтобы не сбить метки надеваем новый.
- Роликом натягиваем ремень.После замены проводим натяжку специальным ключом
- Проверяем метки.
- Собираем комплект ГРМ в обратной последовательности.
Проверка натяжения
- Специальным ключом проводим натяжку.
- Повернув коленчатый вал в направлении вращения на пару оборотов, проверяем метки.
- Натяжка ремня ГРМ на двигателе 16 кл. Лада Приора проверяется посредине между шкивами распредвалов. Он должен прогибаться примерно на 5,5 мм, при нагрузке 10 кг.
Для этого можно использовать гирю соответствующего веса.
- В случае перетяжки, будет слышаться характерный визг, что в свою очередь снизит его ресурс и ресурс подшипников. Все работы проводите только тогда, когда двигатель полностью остыл.
Все делается очень просто и выполненная самостоятельно, эта работа, позволит вам сэкономить не одну тысячу рублей
Это очень важно потому что зачастую сама работа иногда стоит дороже устанавливаемых узлов. Кроме того, вы сможете самостоятельной выбрать тот комплект, какой вы сочтете лучшим и заменить когда вам понадобиться
Это очень важно в случае обрыва и для продления ресурса. Если при осмотре вы обнаружили, что ремень находится в исправном состоянии, то менять его не стоит
Фотогалерея
Фото 1. Установленный новый комплектФото 2. Натяжной ролик 16-ти клапанной ЛадыФото 3. Снятие ГРМ на моторе 16 кл. В этом месте возможен обрыв. Менять нужно в обратном порядке Загрузка …
Видео «Правильная установка комплекта ГРМ на Приоре»
В этом видео показано как правильно и через какое время нужно заменить ремень ГРМ на автомобиле Лада Приора с двигателем 16 кл. И как это делается своими руками. Так же мастер показывает какой комплект лучше подходит для авто этой марки.
Этот материал безусловно поможет вам справиться самостоятельно когда произойдет внезапный обрыв или во время запланированного сервиса этого узла. Что поможет значительно продлить его ресурс. А это значит, что менять его нужно будет гораздо реже.
Зачем менять ремень ГРМ на Приоре
Зачем нужен этот ремень, скорее всего, объяснять не нужно. Вообще, наверное, не нужно объяснять и того, для чего его менять, однако, есть пытливые умы, которым много информации требуется просто для общего развития. А по сему, приступим.
Итак, ремень приводит в движение газораспределительный механизм, а именно, распределительный вал. Тот, в свою очередь, поднимает клапана, которые движутся навстречу поршню в момент такта выхлопа. Но они вовремя опускаются в седло, поэтому ничего плохого не происходит. Если фазы ГРМ нарушены, а именно это нарушение и происходит при обрыве ремня, может случиться так, что распределительный вал встанет в одном положении, когда, например, открыт впускной клапан в первом цилиндре.
В момент, когда поршень пойдет вверх, он просто загнет клапан. Ремонт отечественного автомобиля в таком случае обойдется примерно в 15 тысяч рублей, в то время как за ремонт головки иномарки придется отдать от 30 тысяч наших деревянных. Поэтому следить за ремнем, а лучше просто за пробегом, обязательно. Заводом регламентируется промежуток в 70000 километров для этого узла. Есть молодцы, которые проезжали больше сотни, но 127 мотор гнет клапана, еще как гнет.
