Принцип работы
Механизм действия устройства заключается в последовательном выполнении стандартной программы. Весь процесс срабатывания можно рассмотреть поэтапно. Будет легче выстроить ситуацию, когда мотор работает, прогрет и полностью исправен.
- Водитель во время движения сбрасывает педаль газа.
- Следующим этапом происходит закрытие дроссельного канала, поступление воздуха в двигатель прекращается.
- Здесь в ход вступает датчик. Бортовой компьютер посылает сигнал на шаговый двигатель (всего может быть подано 255 импульсов, каждый передвигает клапан на определенное расстояние).
- При помощи ДПКВ бортовой компьютер определяет количество оборотов двигателя и при необходимости открывает или запирает пропускное отверстие.
https://youtube.com/watch?v=zQf1vBy3MeE
Проверка мультиметром
Более точная диагностика проводится с помощью тестера. В первую очередь проверяется качество питания, которое поступает на разъем. Для этого щупы мультиметра присоединяются к выводам колодки (фишки). На дхх поступает напряжение в пределах 20 В, допустимое отклонение 1–2 %.
Проверка регулятора проводится через замер сопротивления на обмотке. Мультиметр переводится в режим измерения сопротивления, подключаются щупы тестера, рабочее напряжение составляет 52–53 Ом, допустимое отклонение 1–3 %.
ДХХ в большинстве вариантов не ремонтируется, поскольку основная неисправность в поломке электромотора и износе иглы. Узел меняют на новый. После замены необходимо «прописать» регулятор в цепи управления РХХ. Оригинальные комплектующие вшиваются в ЭБУ самостоятельно после второго завода двигателя. Необходимо переустановить датчик, завести мотор, остановить зажигание и завести мотор второй раз.
Самостоятельная проверка и замена контроллера занимает до 15 минут и легко проводится в гараже. При выборе запчасти для Нивы рекомендуется использовать только заводские комплектующие или оригинальные реплики.
Шевроле Нива: как поменять регулятор холостого хода
Есть определенная последовательность действий при замене:
- отсоединяются все патрубки от блока дроссельной заслонки, откручивается и снимается сам блок;
- деталь, имеющая форму бочонка с фланцем, крепится двумя винтами. Они откручиваются, аккуратно вытаскивается сам регулятор вместе с прокладкой;
- необходимо измерить длину штока нового датчика от фланца. Она должна быть не больше 23 мм. В том случае, если длина штока больше, его необходимо втянуть, кратковременно подав на контакты D и С напряжение;
- место установки очищается от грязи, прокладка смазывается моторной смазкой, устанавливается новый блок;
- после замены узел дроссельной заслонки устанавливается обратно, подключаются патрубки, двигатель запускается для проверки.
Датчик холостого хода нива шевроле признаки неисправности.
Иногда причиной поломки регулятора является загрязнение. В этом случае нужно почистить его. Очистка проводится специальной жидкостью для карбюратора, которая продается в баллончиках с распылителем. На снятом датчике протрите контакты электрического разъема с помощью ватной палочки, которую нужно перед этим смочить в очистителе.
| 825 сообщений на предыдущих страницах |
Рег.: 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.
Алексей aka ALER.
Имя: АлександрРег.: 22.03.2012Тем / Сообщений: 1 / 1088Откуда: г.Нижний НовгородВозраст: 53Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.
Имя: ЕвгенийРег.: 26.03.2008Тем / Сообщений: 117 / 4705Откуда: ИркутскВозраст: 34Авто: Jimny 2013
MartiNNФотография не твоя, а из интернета?

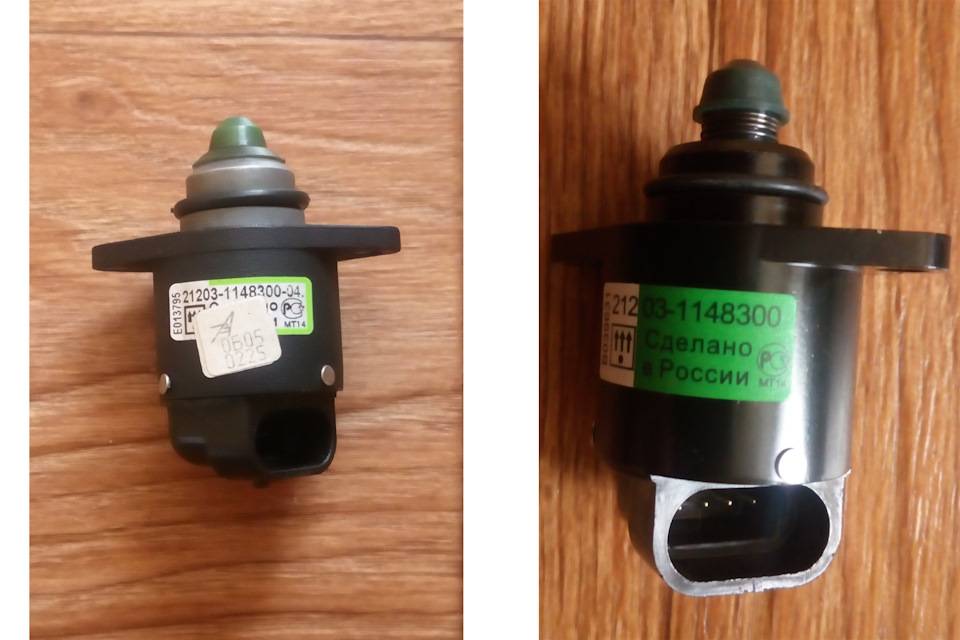

РХХ 21203-1148300 и 2112-1148300 невзаимозаменяемы и на Ниве должен стоять именно 21203 или 2112 с переставленным штоком от 21203.
С установленным 2112 обычно бывают сюрпризы в виде высоких оборотов ХХ и подобных. Там, конечно, грязью всё зарасти могло от времени.
Если РХХ был с невтянутым штоком и его прямо так установили на место, то он может просто сломаться.
Обороты при переключении передач на исправной машине и должны на небольшое время «зависать».
Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г.в.
Добавлено спустя 1 час 37 минут 21 секунду:
А вообще после снятия датчика положения заслонки и РХХ производить какое-либо обучение нужно? На электронной педали надо, на рабочем Фокусе с этим сталкивался, а на тросике?
Имя: ЕвгенийРег.: 26.03.2008Тем / Сообщений: 117 / 4705Откуда: ИркутскВозраст: 34Авто: Jimny 2013
Насколько я помню, может и на довольно приличных (на слух) оборотах зависать. Обычно при эксплуатации это незаметно, если не тратить на переключение слишком много времени.
Обучения нет, контроллер сам разберётся.
На маршрутнике разве что посмотреть, чтобы положение дроссельной заслонки с отпущенной педалью было 0 и посмотреть адекватность изменения при нажатии педали, может, действительно, что-то заедает.
И положение РХХ ещё глянуть, если маршрутник вообще умеет его отображать (в руководстве есть номинальные диапазоны значений, только руководство нужно смотреть именно для своего контроллера). А можно и не смотреть, на проблему с РХХ всё это вообще не похоже.
Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г.в.
Рег.: 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.
Алексей aka ALER.
Имя: АлександрРег.: 22.03.2012Тем / Сообщений: 1 / 1088Откуда: г.Нижний НовгородВозраст: 53Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.
На просторах тырнета нашел простейшую схему для проверки РХХ — все просто и понятно, а самое главное работает:
Как это выглядит, жужжит и “стреляет”:
MartiNN Я ж сразу сказал меняй! Удачи
Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г.в.
Рег.: 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.
Настройка холостого хода на Ниве Шевроле
В этом случае необходимо аккуратно демонтировать. Но иногда устройство может быть исправно, а проблемы в работе связаны с его засорением.
В этом случае можно попробовать очистить его при как заменить датчик холостого хода нива шевроле очистителя карбюратора. Обычно такой способ помогает оживить устройство, на котором нет видимых механических повреждений. Проверка работы. Холостой ход Шевроле Нива может быть неправильно отрегулирован, если у датчика повышенный ход между клапаном и опорной поверхностью. При измерении штангенциркулем данное расстояние не должно превышать 23 миллиметра.
Соблюдение данных параметров нужно для того, чтобы обеспечить правильный монтаж и не повредить корпус дросселя. Перед установкой необходимо очистить посадочное место. Кроме этого можно смазать моторным маслом уплотнительное кольцо, чтобы было легче установить его на место.
Принцип работы датчика холостого хода. Датчик холостого хода, по-другому — регулятор РХХпозволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий.
При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.
Принцип работы заключается в следующем: Обороты двигателя считываются датчиком коленчатого вала ДПКВи если этот показатель мал, РХХ увеличивает подачу воздуха, имитируя как заменить датчик холостого хода нива шевроле педали газа.
Таким же образом система действует при запуске на холодную. РХХ увеличивает подачу воздуха, чтобы двигатель быстрее прогрелся до оптимальной температуры, либо можно было начать движение, не боясь заглохнуть. Где находится датчик холостого хода на Как заменить датчик холостого хода нива шевроле Нива. На Ниве регулятор холостого хода выполнен в виде маленького электропривода с пружиной и штоком, имеющим окончание в виде иглы, которые заключены в одном корпусе.
Крепиться РХХ на корпусе дроссельного узла. Датчик начинает работу во время поворота ключа в замке зажигание. Не приобретайте регулятор с выступанием иглы больше 23 мм. Перед установкой регулятора очищаем в корпусе дроссельной заслонки седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Надеваем уплотнительное кольцо на цилиндрическую поверхность регулятора. Наносим на уплотнительное кольцо моторное масло.
Устанавливаем регулятор холостого хода в обратной как заменить датчик холостого хода нива шевроле. Таким образом, при полном закрытии дроссельной заслонки обороты двигателя поддерживаются за счет частичного притока через обходной дополнительный или байпасный, от bypass — двигаться в обход канал. Запорная игла клапана РХХ, перемещаясь по командам блока управления двигателя, регулирует ширину зазора клапана, соответственно, поступление воздуха в двигатель, от которого зависят его обороты.
Регуляторы оборотов прямого действия на заслонку регулируют непосредственно угол предельного закрытия заслонки, оставляя небольшую щель для поддержания поступления во впускной коллектор воздуха, соответственно, обеспечения холостых оборотов.
Видео о РХХ — что это такое, принцип действия и варианты конструкции: Контроль количества оборотов блок управления обычно производит по сигналу оборотов двигателя, поступающему с датчика коленвала.
Большинство систем управления двигателем построено таким образом, что при нажатии педали акселератора и увеличении оборотов, привод РХХ отключался и оставался в последнем до ускорения состоянии. Таким образом, уменьшается нагрузка на привод регулятора. В дизельных двигателях для поддержания холостых оборотов используется регулирование поступления топлива также по байпассному типу.
Для этого в топливных насосах высокого давления применяется специальная электронная система регулирования.
В качестве приводов РХХ в топливных насосах высокого давления используются соленоидные либо роторные клапаны. Данным способом трудно обеспечить точную установку холостых оборотов. Поэтому клапаны управляются широтно-импульсным модулированным сигналом высокой частоты ШИМ-модуляция.
Реле холостого хода нива шевроле
При работе двигателя на холостом ходу контроллер управляет подачей воздуха с помощью регулятора холостого хода (PXX).
Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана.
По сигналу электронного блока управления двигателем электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.
Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Регулятор холостого хода можно снять только после снятия дроссельного узла.
Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.
Отвернув гайки крепления, снимаем со шпилек ресивера корпус дроссельной заслонки, не отсоединяя от него шланги охлаждающей жидкости, адсорбера и вентиляции картера (см. Снятие и установка дроссельного узла Niva Chevrolet).
Отсоединяем от разъема регулятора холостого хода колодку проводов (рис. 1).
Крестообразной отверткой отворачиваем два винта крепления регулятора к корпусу дроссельной заслонки (рис. 2).
Снимаем регулятор холостого хода (рис. 3).
Извлекаем из отверстия в корпусе дроссельной заслонки резиновое уплотнительное кольцо (рис. 4).

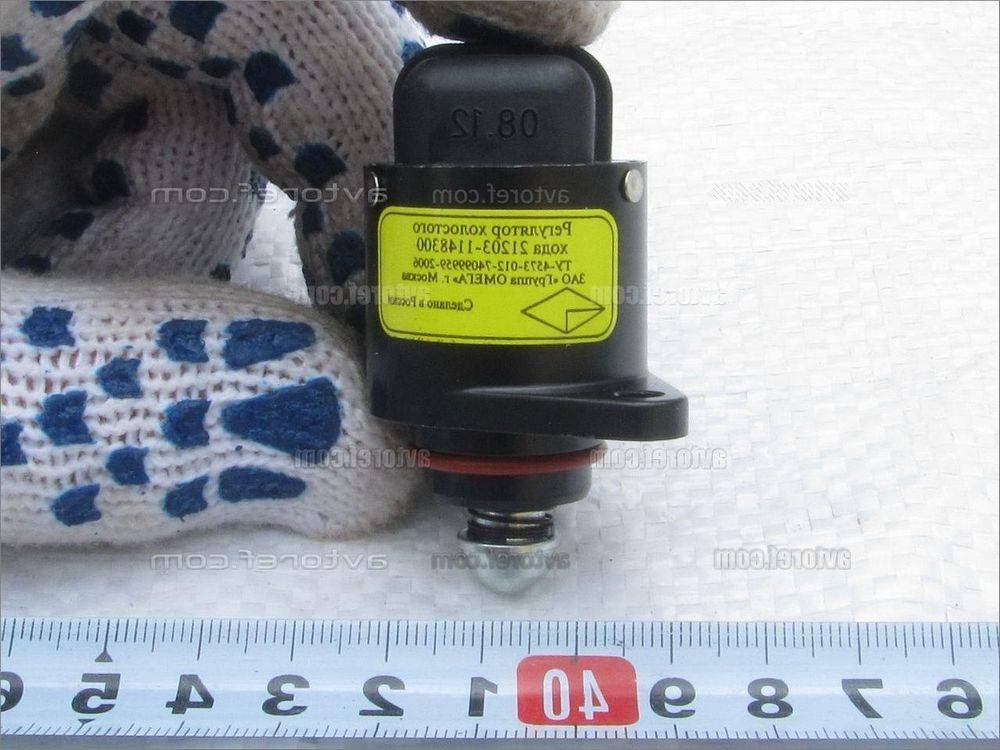

Перед установкой нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца.
Расстояние должно быть не более 23 мм (рис. 5).
Это необходимо, для того чтобы не повредить регулятор при монтаже, – игла регулятора не должна упираться в седло корпуса дроссельной заслонки.
Не приобретайте регулятор с выступанием иглы больше 23 мм.
Перед установкой регулятора очищаем в корпусе дроссельной заслонки седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Надеваем уплотнительное кольцо на цилиндрическую поверхность регулятора.
Наносим на уплотнительное кольцо моторное масло. Устанавливаем регулятор холостого хода в обратной последовательности.
Момент затяжки винтов крепления регулятора 3–4 Нм.
На моделях с электронной педалью газа регулятора холостого хода нет.
Холостой ход регулируется с помощью заслонки дроссельного узла с электроприводом по сигналу от контроллера.
Неисправности и механизм работы регулятора холостого хода Chevrolet Нива
Регулятор холостого хода Chevrolet Нива отвечает за функционирование мотора при отключенной передаче и маленьких оборотах. В свое время работы мотора на холостых оборотах блок держит под контролем подачу воздуха. Заслонкой служит конусная игла, которая двигается с внедрением малеханького шагового электродвигателя с присоединенным клапаном. Электрический блок подает сигнал на движок, потом перемещается клапан, меняя сечение воздушного канала. В свое время работы мотора работая в режиме холостого хода для обычной работы туда должно поступать определенное количество воздуха.
Где размещен Таковой регулятор? Если глядеть на капот машины впереди, то лицезреем, что Этот расхожий слух регулятор находится слева вверху от мотора. К нему подходит резиновая гофра (воздуховод) и куча трубок.
Основная задачка регулятора холостого хода – прирастить как еще его именуют уменьшить воздушный поток, который проходит через байпас. Дополнительная функция данного устройства – перекрывать воздух в принудительном режиме холостого хода. Это сделать естественно при последующих критериях:
- на какой угодно передаче;
- при движении автомобиля накатом;
- обороты мотора – 1800 за минуту.
Чтоб проверить данный устройство, нужно взять тестер и выполнить такие деяния:
Где находится датчик холостого хода нива шевроле.
- отыскать датчик, снять с него колодку проводов;
- проверить цепь регулятора и подходящее к нему напряжение;
- потом протестировать сам датчик.
Регулятор холостых оборотов на Шниве: причины неисправностей
Устройство представляет собой специфическое реле особенной конструкции. Проблемы могут быть аналогичными. Обычно деталь отказывает по причине факторов.
- Естественный износ. При длительной эксплуатации механизм может изнашиваться – слабеет пружина, истирается головка клапана. Также возможно растрескивание уплотнительной прокладки, герметика.
- Механическое повреждение. Обычно такие проблемы возникают после не аккуратного ремонта, небрежного обслуживания автомобиля. Корпус детали пластиковый, он не предназначен для выдерживания ударов, сильной вибрации или тряски.
- Повреждение электрики. Автомобилисты обращаются к механикам с проблемой перетирания или повреждения проводки. Поломка быстро устраняется и машина снова готова к езде.
- Программный сбой электрооборудования. В отдельную категорию выделяют неполадки ЭБУ и наличие программных ошибок. Подобные проблемы диагностируются только сканером и их можно устранить исключительно на программном уровне.
Порядок работы по снятию устройства.
Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.
Собираем всё в обратном порядке.
Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.
Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.
Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.
Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.
Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.
Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.
При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.
Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.
Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.
Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.
Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:
- При запуске двигателя обороты будут сильно плавать.
- Если включить фары или печку, обороты могут упасть ниже 500об/мин.
- При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.
Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:
Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:
- Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
- Отключаем клеммы с регулятора.
- Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
- Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
- Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
- Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
- При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
- Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
- Порядок замены регулятора холостого хода на Нива Шевроле.
Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:
- Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
- Снимаем минусовую клемму с АКБ.
- Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
- Снимаем клеммы с РХХ.
- При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
- Достаем устройство из посадочного места.
На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.
Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.
Проверяем датчик холостого хода Шевроле Нива. Замена на новый
Любая поломка в автомобиле требует своевременного решения, поскольку может повлечь за собой более серьезные проблемы. Датчики в современном авто – одни из наиболее важных измерительных прибор.
Выход хотя бы одного из них, приводит к тому, что ЭБУ не в состоянии получить полную картину о ходе работы системы.
Принцип работы датчика холостого хода.
Датчик холостого хода, по-другому – регулятор (РХХ), позволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий. При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.
Принцип работы заключается в следующем: датчик расхода воздушной смеси (ДМРВ) определяет, сколько воздуха поступило в камеру сгорания, после чего электроника рассчитывает, сколько нужно топлива подать на форсунки. Обороты двигателя считываются датчиком коленчатого вала (ДПКВ), и если этот показатель мал, РХХ увеличивает подачу воздуха, имитируя нажатие педали газа. Таким же образом система действует при запуске на холодную. РХХ увеличивает подачу воздуха, чтобы двигатель быстрее прогрелся до оптимальной температуры, либо можно было начать движение, не боясь заглохнуть.
Где находится датчик холостого хода на Шевроле Нива.
На Ниве 2123 регулятор холостого хода выполнен в виде маленького электропривода с пружиной и штоком, имеющим окончание в виде иглы, которые заключены в одном корпусе. Крепиться РХХ на корпусе дроссельного узла. Датчик начинает работу во время поворота ключа в замке зажигание. В этот момент шток упирается в специальное отверстие, чтобы считать необходимые шаги, после чего клапан уходит в изначальное положение.
Признаки неисправности.
Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.
Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:
- При запуске двигателя обороты будут сильно плавать.
- Если включить фары или печку, обороты могут упасть ниже 500об/мин.
- При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.
Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:
Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:
- Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
- Отключаем клеммы с регулятора.
- Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
- Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
- Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
- Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
- При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
- Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
- Порядок замены регулятора холостого хода на Нива Шевроле.
Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:
- Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
- Снимаем минусовую клемму с АКБ.
- Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
- Снимаем клеммы с РХХ.
- При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
- Достаем устройство из посадочного места.
На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.
Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.
Это видео недоступно.
Донаты: (поддержать канал)Привет! Этот канал посвящён автомобилям, доработкам, поездкам и полезным советам для автолюбителей.Точная диагностика должна выполняться на профессиональном оборудовании.Зажимаем кнопочку однометра, и поворачиваем зажигание, стрелочки ползут верх, нажимаем еще раз, получаем версию прошивки, а еще раз если нажать, то получаем ошибки если такие имеются.Список ошибок— если остаётся 0, то неисправности отсутствуют;— если появляется 1, то неисправен микропроцессор;— если появляется 2, то произошёл обрыв цепи датчика указателя уровня топлива;— если появляется 4, то в бортсети — повышенное напряжение питания (выше 16 В);— если появляется 8, то в бортсети — пониженное напряжение питания (ниже 8 В);— если неисправностей много, то высвечивается цифра, соответствующая сумме кодов неисправностей, например 6 (2+4), 10(2+8), 12 (4+8), 14 (2+4+8).12 Исправность диагностической
Рекомендуем прочесть: Сл скальки можно шуметь
Датчик фаз — ДФ
Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.
https://youtube.com/watch?v=H2jCWTwcb5Q
Порядок работы по снятию устройства
Для работ по снятию данного устройства необходимо запастись небольшим набором инструментов, состоящим из торцевого ключа на 13, отвертки и пассатижей.
- Необходимо установить автомобиль на плоскую поверхность и зафиксировать его при помощи стояночного тормоза. Если есть сомнения устойчивости автомобиля нужно подставить противооткатные упоры.
- После этого нужно отключить клеммы аккумулятора.
- Откручиваем гайки крепления и шпильки, которыми крепиться ресивер к дроссельной заслонки. При этом нет необходимости отсоединять патрубки системы охлаждения и вентиляции картера.
- Отключаем клеммы от проводов
- При помощи крестовой отвертки выкручиваются венты на дроссельной заслонке
- Когда крепления устройства выкручено, то можно достать его с посадочного места. Обычно, вместе с ним можно достать и уплотнительное кольцо. Но, в некоторых случаях оно может застрять в колодце заслонки.
- В этом случае необходимо аккуратно демонтировать его.
Но иногда устройство может быть исправно, а проблемы в работе связаны с его засорением. В этом случае можно попробовать очистить его при помощи очистителя карбюратора. Обычно такой способ помогает оживить устройство, на котором нет видимых механических повреждений. Но данная мера не гарантирует 100% результата, а является лишь временной, которая позволяет добраться до ближайшей СТО или магазина с запчастями.
Проверка работы.
Холостой ход Шевроле Нива может быть неправильно отрегулирован, если у датчика повышенный ход между клапаном и опорной поверхностью. При измерении штангенциркулем данное расстояние не должно превышать 23 миллиметра.
Соблюдение данных параметров нужно для того, чтобы обеспечить правильный монтаж и не повредить корпус дросселя.
Перед установкой необходимо очистить посадочное место. Кроме этого можно смазать моторным маслом уплотнительное кольцо, чтобы было легче установить его на место.
Датчик дроссельной заслонки.
Так же на плавность работы двигателя на холостом ходу может повлиять датчик дроссельной заслонки Нива Шевроле. Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.
Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.
Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику.
Снимаем деталь:
1. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик
2. Чтобы проверить его работоспособностью нужно при помощи мультиметра измерить напряжение между первым и третьим разъёмом в колодке. При этом нужно перемещать положение заслонки из закрытого в открытое.
3. Сам элемент крепиться при помощи 2 винтов, которые нужно выкрутить для замены
4. После снятия элемента проверяем, не осталось ли в посадочном месте уплотнительного кольца. Нужно проверить его внешний вид и если с ним все в порядке установить его на место.
5. Теперь можно устанавливать новую деталь и производить сборку в обратном порядке.
Как работает регулятор?
В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.
Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.
Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:
- После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
- В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
- Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
- По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.
