Замена радиатора печки на Лада Калина: основной способ и без снятия панели (+фотоотчет)

Альтернативный метод замены радиатора

Второй способ требует некоторого дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе сливают охлаждающую жидкость из системы. Далее следует демонтировать аккумуляторную батарею. Клеммы снимаем так: сначала «минус», затем «плюс». Аккуратно отводят в их сторону. Потребуется снять и подставку под аккумулятор, которая установлена на 4 болтах.

Расширительный бачок для охлаждающей жидкости

Снимаем и убираем корпус воздушного фильтра автомобиля, предварительно демонтировав и воздуховод, который идет к двигателю. Это позволит обеспечить доступ к нужным деталям.

В салоне потребуется демонтировать водительское сиденье. Обязательным подготовительным этапом перед снятием печки является освобождение педалей газа и тормоза, чтобы их можно было отвести в сторону. Педаль газа прикручена 3 гайками на 10.

Для освобождения дополнительного пространства потребуется демонтировать и электроусилитель руля. Отсоединить трубки от радиатора отопителя можно, получив необходимый доступ со стороны капота. При помощи крестовой отвертки освобождают хомуты на патрубках.

Для извлечения со стороны водителя радиатора потребуется не только открутить 3 винта крепления, но и дополнительно несколько расширить пространство, чтобы могли выйти трубки радиатора. В противном случае придется разбирать еще и всю центральную консоль.

Отличия алгоритма на авто с кондиционером

«Калина» с кондиционером имеет два радиатора отопителя и отличный от моделей без климат-контроля регулятор температуры в салоне. Радиаторов два, так как через один из них проходит фреон кондиционера, а по-другому – антифриз, как в авто без климатической установки. Соответственно, регулятор температуры даёт проходить воздуху через один из радиаторов, в зависимости от своего положения. Демонтировать такую конструкцию и заменить нужные элементы самостоятельно будет сложнее.

Понять, что печка пришла в негодность, получается не сразу, поскольку вытекающая жидкость быстро испаряется и напоминает о себе лишь специфическим запахом

При замене радиатора нужно аккуратно складывать снимаемые части, не отступать от инструкции и соблюдать меры предосторожности

Причины и симптомы выхода из строя

Кроме невысокого качества комплектующих и особенностей системы охлаждения автомобиля, часто в повреждении печки бывает виноват сам водитель. Пытаясь сэкономить на расходных и эксплуатационных материалах, он существенно сокращает срок службы отопителя.

Основные причины выхода из строя печки:

1. Использование некачественного тосола. Это может привести к загрязнению всех каналов, что существенно снизит теплоотдачу и циркуляцию.
2. Неисправная крышка расширительного бачка. Она является причиной повышенного давления в системе, что обязательно приведет к «разрыву» теплообменника.
3. Заводской брак.
4. Использование дешевых антифризов. Некачественные жидкости являются агрессивной средой для алюминия.
5. Применение в холодное время года в качестве охлаждающей жидкости (ОЖ), воды или тосола с низкой плотностью.

О наличии поломки печки может сигнализировать ряд симптомов.

Признаки повреждения радиатора отопления:

• капли ОЖ на коврике пассажирского сидения;
• запах тосола в салоне и «жирный» налет на стеклах;
• слабый нагрев радиатора, при условии исправности остальных элементов отопителя.

Алгоритм работ по снятию

Что касается снятия элемента, то при всех трех методах замены без снятия панели, демонтаж выполняется одинаково. Алгоритм работ по извлечению радиатора отопителя такой:

1. Сливаем из системы охлаждения антифриз.
2. Демонтируем воздушный фильтр двигателя вместе с воздуховодом.
3. Отключаем клеммы аккумулятора и снимаем батарею с авто.
4. Снимаем установочную площадку аккумулятора.
5. Под рулевой рейкой находим два патрубка, по которым охлаждающая жидкость подается на радиатор печки, ослабляем их хомуты и стаскиваем трубки со штуцеров.
6. Возле штуцеров находим гайку, которой к моторному щиту фиксируется крепежная пластина с резиновым уплотнителем, через который проходят штуцеры теплообменника. откручиваем эту гайку.
7. Переходим в салон. С водительской стороны снимаем декоративную боковую накладку центральной консоли.
8. Откручиваем крепление педали газа и отводим ее в сторону.
9. Демонтируем датчик включения стоп-сигналов, расположенный возле тормозной педали.
10. Поскольку снять педаль тормоза без демонтажа рулевых колонки и механизма не удастся, то поступаем так. Снимаем скобу фиксации штифта, которым педаль тормоза соединяется с вакуумным усилителем, извлекаем штифт и отгибаем площадку-упор датчика стоп-сигнала. После этого педаль поднимаем вверх и она не мешает извлеканию радиатора.
11. Откручиваем три винта крепления радиатора к корпусу.
12. Поскольку выходу радиатора мешают штуцеры, их нужно отпилить или отломать.
13. После отпиливания штуцеров, радиатор «выйдет» из посадочного места.

Но демонтаж теплообменника – только половина дела, еще нужно и поставить новый элемент, а сделать это мешают штуцеры.

Возможные неисправности отопителя

Ваша или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки

. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза

. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата

. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка

. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик

. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр

. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор

. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки

. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Замена без снятия панели

Для тех, кто и дня не может прожить без машины и не хочет, чтобы она стояла в гараже, есть более быстрый способ. Большой минус этого варианта – нарушение элементов конструкции автомобиля. Нужно будет сделать пропил в боковой стенке отопителя, что вряд ли прибавит автомобилю стоимости при последующей продаже. Вообще вариантов замены без снятия панели несколько, но в данном случае будет рассмотрен менее «варварский».

В дополнение к перечисленному выше инструменту придется докупить новые шланги для соединения печки. Потребуется «болгарка» и ножовка по металлу.

Установка нового радиатора проводится в следующем порядке:

1. Сливается охлаждающую жидкость из двигателя, осторожнее с пробкой, там очень легко повредить резьбу, и тогда потребуется еще и замена радиатора охлаждения на Калине, в лучшем случае — его ремонт.
2. Снимаются шланги печки, и откручивается гайка ее крепления к моторному отсеку.
3. Демонтируется кожух рулевой колонки.
4. Снимаются подрулевые переключатели и замок зажигания.
5. Отсоединяется от карданчика рулевая колонка, вместе с ЭУР.
6. Откручиваются 3 болта, снимается педаль «газа», для большего удобства можно снять еще и тормозную.
7. Демонтируется декоративная крышка в боковой стенке отопителя. Радиатор уже виден, но в имеющееся отверстие его вытащить нельзя.
8. Расширяется отверстие путем выпиливания куска пластика из боковой стенки, делается это не спеша, с помощью ручного инструмента.
9. Обрезаются патрубки печки «болгаркой».
10. Снимается радиатор, вытаскивается в сторону демонтированной педали «газа».
11. Укорачиваются патрубки нового радиатора приблизительно на 2 см. Он проклеивается по периметру поролоновым уплотнителем.
12. Вклеивается вырезанный фрагмент.
13. Подключаются шланги, плотно затягиваются хомуты.
14. Сборка производится в обратном порядке.

Чтобы впоследствии не делать лишнюю работу, желательно сразу вынести электронный блок управления подальше от радиатора печки.

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

• 1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.

Оригинальный радиатор печки и шланги

Существует несколько аналогов, которые по качеству исполнения, ничем не уступают оригиналу. Так, на Калину подходят запчасти следующих производителей: Pekar (1118-8101060), Fenox (RO0001O7), Luzar (LRH 0118). Средняя стоимость аналога составляет 1200-1500 рублей.

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

1. Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.

Антифриз течёт в салон из-за пробоя в радиаторе печки

Воздушная пробка, также может послужить причиной течи радиатора.

Износ. Частое использование печки приводит к износу внутренних стенок трубок.

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Панель управления обогревом салона

Исправная работа системы отопления в автомобиле важна круглогодично. В то же время с приближением зимы исправность отопительной системы приобретает исключительное значение. Эффективная работа печки на Калине обеспечивает комфортное пребывание в салоне автомобиля, а также обзорность для водителя.

Система отопления Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которую имеет печь Калина, это устройство требует периодического обслуживания.

Альтернативные способы снятия «печки»

Вполне естественно, что описанные в руководстве процедуры, растягивающиеся порой на непозволительно большой промежуток времени, подстегнули фантазию автолюбителей, которые изобрели собственные, более простые, но зачастую менее аккуратные способы демонтажа радиатора печки. Методом проб и ошибок относительно приемлемая альтернатива была найдена.

Без демонтажа лобового стекла

В данном случае облицовка лобового стекла и салонный фильтр остаются на своих местах. Грубо говоря, производится меньше подготовительных операций. Зато алгоритм основного этапа работ в корне отличается от традиционного. Выглядит он так:

1. Отсоединяем тросик педали газа.
2. Снимаем педаль.
3. Демонтируем датчик включения задних габаритных огней.
4. Отключаем педаль тормоза от её привода, отсоединив стопорную скобу и металлический палец.
5. Снимаем рулевую колонку.
6. Снимаем обшивку на левой стороне торпедо.

Без снятия торпедо и панели

Ещё один способ заключается в демонтаже «печки» без снятия торпедо. Последовательность действий:

1. Слив охлаждающей жидкости.
2. Демонтаж крышки радиатора и педали газа. Откручиваются три гайки на 10.

Для снятия отопителя без разборки торпедо придётся отвинчивать крышку

Снимается шток педали тормоза со стопорным кольцом

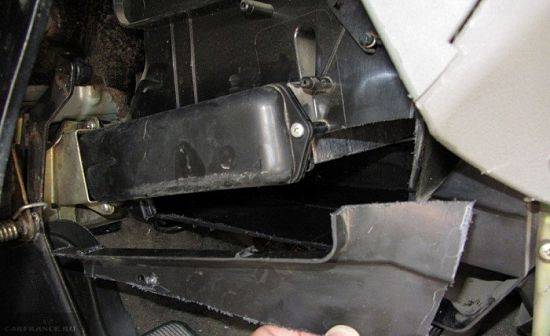

Радиатор извлекается через разрезанную обшивку

Наконец-то радиатор извлечён!

Описанный выше способ хорош тем, что получается меньше трудозатрат и потерянного времени, но потом придётся заделывать дыру, которая осталась в обшивке, при помощи шумоизоляционного материала или вибропласта.

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Как поменять радиатор печки на Лада Калина

«Слабым местом» в системе обогрева салона ВАЗ «Калина» является радиатор печки. Теплообменник на этом авто изготовлен из алюминия (трубки и соты) и пластика (бачки), поэтому срок службы этой детали не такой уж и большой. Со временем радиатор теряет герметичность и начинает протекать, что чревато серьезными проблемами. Конструкторы разместили ЭБУ двигателя под корпусом печки. Если радиатор дал течь, то антифриз, вытекающий из него, попадает на блок управления, что становится причиной его перегорания.

Решить вопрос с подтеканием радиатора пеки на ВАЗ «Калина» можно только одним путем – заменить поврежденный теплообменник на новый, поскольку алюминиевые радиаторы печки не ремонтопригодны. Но здесь появляется вторая проблема – как лучше провести замену. Отопитель на ВАЗ «Калина» спроектирован не удачно, поэтому замена радиатора сложная процедура.

Согласно рекомендации автопроизводителя, провести замену радиатора печки на «Калина» можно только, демонтировав с машины переднюю панель. Снятие панели – операция трудоемкая из-за большого количества крепежных элементов, к тому же попутно нужно демонтировать ряд элементов салона – передние сиденья, рулевую колонку, педальный блок. Дополнительным негативным фактором замены радиатора печки на ВАЗ «Калина» со снятием передней панели является появление «сверчков» после сборки.

Единственное достоинство технологии замены, рекомендованной автопроизводителем, — не требуется никаких переделок или доработок отопителя, чтобы демонтировать или поставить теплообменник. Автолюбители придумали альтернативные методы замены радиатора печки без снятия передней панели, но в каждом из вариантов есть недостатки.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

1. Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
2. Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.

Диагностика работы печки

Радиатор печки

Работу системы отопления следует периодически контролировать. Такую проверку можно провести следующим образом.

1. При заведенном двигателе проверяем работу печки без нагрева воздуха во всех скоростных режимах вентилятора.
2. Контролируем изменение направления потока воздуха при регулировке на переключателе направлений.
3. При достижении двигателем рабочей температуры проверяем степень нагрева поступающего в салон воздуха, переведя регулятор в красную зону.
4. Проверяем работу заслонок отопительной системы, периодически перемещая регулятор из красной зоны в синий сектор. Степень нагрева воздуха должна изменяться.

Понять, что течет печка, владелец машины может не сразу. Коврики в салоне не обязательно будут мокрыми и стойкий запах антифриза не всегда появляется. Это объясняется возможным скорым испарением вытекающей жидкости. Печка в Ладе Калина не имеет выведенных в салон патрубков, которые могли бы износиться.

Особенностью Лады Калины является не самое удобное расположение радиатора-отопителя. Его замена может потребовать достаточно много времени.

Владельцы автомобиля Лада Калина могут выбрать один из 2 способов, позволяющих самостоятельно поменять печку. Первый способ рекомендован в руководстве по ремонту автомобиля и, как правило, проводится на сервисных станциях. Этот метод требует тщательного и пошагового выполнения операций. Он сопряжен с демонтажем значительного количества деталей и элементов автомобиля, поэтому самостоятельная замена вызывает некоторое затруднение.

Если решено все же действовать данным способом, дополнительно нужно будет провести такие операции.

1. Переднюю панель освобождают от болтов крепления. Откручивают следующие винты: по торцам со стороны дверей, слева и справа вверху по углам у передних стоек, в бардачке, по кромке у лобового стекла.
2. Высвобождают пластиковый кожух центрального тоннеля у стояночного тормоза.
3. Извлекают блок приборов, все наружные тумблеры, кнопки.
4. По мере высвобождения поднимают пластиковый корпус, контролируя состояние электрических проводов и разъемов.

Демонтаж начинается с полной разборки панели

Эту работу невозможно выполнить в одиночку, необходима помощь 2-3 человек, поскольку правильность демонтажа объективно контролировать не получается. Центральную панель лучше снять полностью, но если удастся надежно ее закрепить, то можно оставить в немного приподнятом состоянии. Главное — получить свободный доступ к радиатору системы отопления.

Правильный выбор радиатора: залог его безупречной эксплуатации

Если вам требуется монтаж новой печки на автомобиле Лада Калина, необходимо правильно выбирать эту деталь, ориентируясь на такие ее критерии:

• материал, из которого изготавливается изделие. Менее дорогими являются алюминиевые устройства, однако они обладают одним существенным недостатком – при появлении трещин или других дефектов замена радиатора не представляется возможной. Его можно сразу выбрасывать, не тратя даром время. Поэтому имеет смысл прибрести, пусть дорогую, но надежную и ремонтопригодную медно-латунную деталь;
• наличие завихрителей охлаждающей жидкости, которые выполняются из качественного пластика. Радиаторы с такими элементами работают гораздо эффективнее и меньше засоряются.

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

• Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
• Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

Только что распакованный радиатор печки на Лада Калина

Частые неисправности узла:

• ухудшается нагрев из-за забитости трубок и сот;
• течь антифриза;
• влажный туман в салоне из-за негерметичности стыков;
• трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

• низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
• дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
• некачественные изделия или подделки под известные марки;
• использование воды зимой;
• разрушения вследствие длительной эксплуатации.

Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

• сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
• извлекаем электронный блок управления двигателем;
• отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
• снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
• снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
• осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Несмотря на то что мы ухитрились уложить всю процедуру всего в несколько пунктов, замена радиатора с демонтажем панели Лада Калина является более, чем сложной. Поэтому если вы совсем не имеете опыта, лучше пригласить знающего человека, способного вам помочь, либо обратиться в автосервис.

Впрочем, существует еще один способ, благодаря которому замена радиатора печки не требует разборки половины салона Лады Калина и снятия торпеды. Если вы намерены использовать именно его, предлагаем описание всех необходимых действий:

• сперва нужно полностью слить всю охлаждающую жидкость;
• затем снимаем педаль газа, которая крепится тремя болтами, и электроусилитель руля;
• следующий этап – демонтаж трубок;
• чтобы снять деталь, потребуется вырезать часть печки, используя для этой цели ножовку по металлу. Альтернативный способ – удаление патрубков или целого сегмента изделия. Идеально, если патрубки будут выполнены из пластика (в алюминиевых устройствах). Тогда на их вырезание уйдет максимум 15-20 минут;
• добираемся до детали, снимаем ее и устанавливаем новый радиатор;
• осуществляем пайку печки. Вырезанный участок также можно привинтить саморезами, что позволит в следующий раз значительно облегчить процедуру замены;
• выполняем сборку в обратном порядке, заливаем новую охлаждающую жидкость и пользуемся автомобилем без всяких хлопот.

Как видите, замена радиатора печки на авто Лада Калина с использованием второго способа выполняется значительно быстрее, позволяет сэкономить массу времени и избежать длительной разборки панели управления. В то же время все работы в этом случае следует производить предельно аккуратно. Если вы намереваетесь превратить вырезанную часть печки в съемную деталь, то подбирайте не слишком длинные саморезы, так как иначе они могут повредить новый радиатор.

После того как замена будет завершена, мы настоятельно рекомендуем использовать исключительно качественные охлаждающие жидкости и устанавливать эффективные салонные фильтры. Это позволит практически полностью устранить риск загрязнения отопителя на авто Лада Калина и обеспечить безупречную работу печки.

Устройство и принцип работы системы отопления

Печка «Калины», как и большинства других автомобилей, подключена к системе охлаждения.

Устройство представляет собой конструктивно законченный узел, состоящий из следующих элементов:

1. Электродвигатель вентилятора.
2. Радиатор отопителя в пластмассовом кожухе с патрубками подключения.
3. Система заслонок, воздуховодов и регуляторов.

Принцип работы печки заключается в следующем. Через радиатор отопителя, подключенный к системе охлаждения двигателя, осуществляется циркуляция тосола. Интенсивность потока можно изменять соответствующим регулятором. От этого напрямую зависит нагрев. Для отвода тепла от него служит вентилятор, который расположен в отдельном корпусе и соединен с соседним кожухом воздуховодом. Для большей эффективности все стыки надежно герметизированы. Кожух отопителя унифицирован и может использоваться как на машинах с кондиционером, так и без него.

Воздух для отопителя может поступать как из салона автомобиля, так и снаружи, для этого есть соответствующий переключатель. Чаще всего он установлен во второе положение, что позволяет избежать запотевания стекол. Нагнетаемый вентилятором поток, проходит через радиатор и уже нагретым до определенной температуры подается в салон. Здесь он может распределяться, согласно пожеланиям водителя и положению соответствующих заслонок.

Замена со снятием панели

Автолюбители не любят этот способ не только из-за сложности. Они небезосновательно считают, что после разборки в салоне «Калины» появится большое количество «сверчков», то есть посторонних звуков. Это, действительно, так, заводскую сборку повторить трудно и, тем не менее, настоятельно рекомендуется использовать именно этот способ.

Нужно помнить, что демонтаж панели предусматривает работу с электричеством, поэтому, прежде всего, нужно отключить аккумулятор

Теперь можно переходить непосредственно к процессу замены.

Последовательность действий следующая:

1. Снять воздушный фильтр вместе с патрубком, АКБ и декоративный кожух двигателя.
2. Слить антифриз.
3. Ослабив хомуты, отсоединить шланги от патрубков печки. Здесь же находится гайка ее крепления к перегородке моторного отсека, открутить ее подходящим ключом на 10.
4. В нише, где установлен привод дворников, с правой стороны снимается декоративная накладка, демонтируется фильтр салона, под ним откручивается 4 самореза.
5. Все остальные работы нужно производить в салоне автомобиля.
6. Отогнув защелки, снять декоративные панели передних стоек кузова. Под ними будут саморезы, их нужно выкрутить.
7. Открыть 7 гаек крепления передней панели к кузову, открутить их. Демонтировать решетки воздуховодов, магнитолу, все ручки с панели управления печкой.
8. Снять панель управления отопителем, она держится на двух шурупах.
9. Открутить шурупы кожуха рулевой колонки, снять его.
10. Демонтировать переключатели света и дворников, а также замок зажигания.
11. Открутив 2 гайки на 13, отвести в сторону рулевую колонку.
12. Панель осталась держаться на 9-и болтах, 4 из них большие, с одной и другой стороны торпедо.
13. Теперь панель можно снять, но делать это лучше с помощником, чтобы не повредить проводку.
14. Теперь без труда можно демонтировать радиатор, он крепится двумя болтами к ребрам жесткости кузова.
15. Заменить радиатор на новый, при этом нужно следить, чтобы он точно «сел» на свое место и между ребрами и кожухом не осталось зазоров.
16. Сборку следует производить в обратной последовательности.

На бумаге замена радиатора печки «Калины» не кажется очень сложной, однако на практике придется непросто, но лучше не спешить, даже если работа затянется на несколько дней. Бонусом станут сэкономленные 6000 рублей, именно такая стоимость работы в сервисе.

Более подробно последовательность замены элемента узла отопления показана в этом видео.

Способы установки радиатора

Поставить новый радитор можно путем:

• укорачивания штуцеров;
• подрезанием корпуса отопителя;
• развернутой установкой теплообменника.

Один из методов монтажа радиатора печки ВАЗ «Калина» — укорачивание штуцеров. Подрезав их, теплообменник ставим на место. Но используя этот способ, придется дополнительно менять резиновые патрубки подачи охлаждающей жидкости на более длинные (подходят патрубки от ВАЗ-2109) и немного дорабатывать пластину с уплотнителем.

Недостаток этого метода заключается в том, что после укорачивания штуцеров их соединение с резиновыми патрубками располагается в салоне, и в случае течи в месте соединения вытекший антифриз окажется на полу.

Чтобы не укорачивать штуцеры, подрезаем немного корпус сбоку и внизу. Вырезав кусок корпуса, окно для размещения радиатора в посадочное место увеличится, что позволит установить новый элемент. После установки вырезанные куски корпуса устанавливаются на место и фиксируются болтами, а линия разреза замазывается герметиком. Негативный факт этого метода — разрезание корпуса. К тому же, если линии разреза некачественно заделать, то эффективность печки снизится из-за рассеивания воздушного потока.

Третий метод – развернутая установка. При таком монтаже штуцеры направлены в сторону салона. Чтобы подключить теплообменник печки к системе охлаждения при такой установке, потребуются длинные патрубки и специальные угловые переходники, с помощью которых трубки соединяются со штуцерами. Этот способ монтажа не требует разрезания корпуса или укорачивания штуцеров, но он не подходит для ВАЗ «Калина», оснащенной кондиционером, поскольку протягиванию трубок мешают некоторые элементы системы кондиционирования.

Какой метод замены использовать, решать самому автовладельцу

Напоследок небольшой совет – в процессе работ уделите внимание ЭБУ – перенесите его в другое место или хотя бы надежно обмотайте полиэтиленовой пленкой, чтобы защитить его от попадания антифриза
