Меняем радиатор печки без снятия панели на Лада Калина: фотоотчет, видео, цена радиатора

Меняем радиатор печки на Калине-2 самостоятельно

Известно, что радиатор печки Лады Калины-2 находится в отдельном блоке, именуемом «блок отопителя». Чтобы заменить радиатор, нужно снять блок отопителя в сборе, а для этого выполняют демонтаж торпедо. Сам по себе радиатор, о котором мы говорим, помещается на ладони, но чтобы до него добраться, требуется выполнить огромный набор операций по демонтажу. Любое действие не требует наличия специнструмента, но число действий, перечисленных дальше, можно назвать слишком большим. На первом шаге, конечно же, отключают минусовую клемму АКБ, а затем снимают различные блоки и узлы.

1. Подготовка к замене
2. Как снять торпедо
3. Вынимаем блок отопителя
4. Замена печки, хэтчбек «Лада Калина-1», все шаги на видео

Подготовка к замене

Любую деталь из системы охлаждения нельзя изъять просто так. Сначала необходимо слить тосол, и эту операцию мы рассматривали. А теперь – самое неприятное. Снять торпедо не получится, если не избавиться от хладагента, которым заполнен контур климатической системы. Выгрузку хладагента осуществляют в соответствии с инструкцией по эксплуатации.

Приступим к демонтажу. Сначала отворачивают метрические винты «2», используя накидной ключ на 10. Эти винты крепят вентиль кондиционера «1». Затем, плоским ключом на 10 откручивают гайку крепления отопителя «7». Чтобы ослабить хомуты «4» и «6», удерживающие шланги радиатора, используют накидной ключ на 8

Шланги осторожно вытягивают на себя. На завершающем этапе откручивают винты с крестовой шляпкой (обозначены как «1»), предварительно сняв фильтр салона

Как снять торпедо

Перед тем, как заменить радиатор печки Калины-2, требуется извлечь блок отопителя. Последний, в свою очередь, находится за торпедо. Мы уже рассматривали, как можно снять центральную консоль. Но в данном случае этого будет недостаточно. Узел под названием «торпедо» нужно демонтировать в сборе, а других вариантов нет.

Крышка центрального тоннеля будет мешать. Её предварительно демонтируют:

1. Выкручивают три винта, крепящие чехол ручника, и снимают чехол;
2. Выполняют демонтаж рычага МКП. Для автомобиля с АКП снимают пластиковую накладку, отворачивают винт крепления рукоятки, отсоединяют контактный разъём. Чтобы отогнуть заклёпки, используйте плоскую отвёртку;
3. Отворачивают винт крепления крышки тоннеля, расположенный возле скобы ручника;
4. Выкручивают боковые винты крепления (по 2 с каждой стороны). Теперь, крышка легко снимается.

Если трудностей не возникло, проведите демонтаж кронштейна (к нему крепится микрик «ручника»). Просто, выкрутите шляпку винта ключом на 13. Дальше мы приводим фото, где отображаются все действия.

Шаг за шагом, выполните всё как указано. Затем, торпедо можно будет «выдвинуть» на себя:

1. Болты «2», крепящие стойку с двух сторон, выкручивают ключом на 13. Гайку «3», крепящую провод массы, тоже необходимо отвернуть;
2. Под передними сиденьями есть гайка крепления воздуховода. Используя ключ на 10, выкрутите её, чтобы снять воздуховод;
3. В действительности, есть отдельный жгут проводов, который идёт на массу. Его удерживает гайка «1», которую выкручивают (см. рис. снизу);
4. Узел корректора фар требуется отсоединить. С торпедо снимают ручку управления и отворачивают «чёрную» гайку (нужен ключ на 21);
5. К блоку педалей узел «торпедо» крепится винтами «1». Выкрутите их.

На торпедо с каждой стороны установлены накладки. Их снимают, чтобы выкрутить по два крепёжных винта (подойдёт ключ на 13). Затем, узел вытягивают «на себя», предварительно отключив колодки с проводами.

Вынимаем блок отопителя

Сейчас, обратите внимание на первый рисунок. Блок отопителя крепится гайкой «1» к кузову, а гайка «7» прижимает его к торпедо

7-ю гайку мы уже выкрутили, чего нельзя сказать о гайках «1» (их на самом деле две). Итак, выкручиваем все гайки и вытягиваем блок отопителя в салон.

На последнем шаге останется выкрутить винты «1» и снять с блока отопителя крышку «2». После чего, появится доступ к радиатору отопителя, который будет нетрудно вытянуть из блока. Поздравляем! Была проделана огромная работа, но как видите, игра стоила свеч. Впрочем, о замене и подборе свечей у нас рассказывается в другом обзоре.

Вопрос «а зачем инженеры ВАЗ сделали всё так сложно» оставим без ответа. В «Гранте», как известно, используется узел аналогичной конструкции, такой же, как рассмотрено здесь. Но «Лада Гранта» – самый продаваемый российский автомобиль, который покупают тысячи автовладельцев в месяц.

Устройство и принцип работы системы отопления

Печка «Калины», как и большинства других автомобилей, подключена к системе охлаждения.

Устройство представляет собой конструктивно законченный узел, состоящий из следующих элементов:

1. Электродвигатель вентилятора.
2. Радиатор отопителя в пластмассовом кожухе с патрубками подключения.
3. Система заслонок, воздуховодов и регуляторов.

Принцип работы печки заключается в следующем. Через радиатор отопителя, подключенный к системе охлаждения двигателя, осуществляется циркуляция тосола. Интенсивность потока можно изменять соответствующим регулятором. От этого напрямую зависит нагрев. Для отвода тепла от него служит вентилятор, который расположен в отдельном корпусе и соединен с соседним кожухом воздуховодом. Для большей эффективности все стыки надежно герметизированы. Кожух отопителя унифицирован и может использоваться как на машинах с кондиционером, так и без него.

Воздух для отопителя может поступать как из салона автомобиля, так и снаружи, для этого есть соответствующий переключатель. Чаще всего он установлен во второе положение, что позволяет избежать запотевания стекол. Нагнетаемый вентилятором поток, проходит через радиатор и уже нагретым до определенной температуры подается в салон. Здесь он может распределяться, согласно пожеланиям водителя и положению соответствующих заслонок.

Как снять торпедо

Перед тем, как заменить радиатор печки Калины-2, требуется извлечь блок отопителя. Последний, в свою очередь, находится за торпедо. Мы уже рассматривали, как можно снять центральную консоль. Но в данном случае этого будет недостаточно. Узел под названием «торпедо» нужно демонтировать в сборе, а других вариантов нет.

Крышка центрального тоннеля будет мешать. Её предварительно демонтируют:

1. Выкручивают три винта, крепящие чехол ручника, и снимают чехол;
2. Выполняют демонтаж рычага МКП. Для автомобиля с АКП снимают пластиковую накладку, отворачивают винт крепления рукоятки, отсоединяют контактный разъём. Чтобы отогнуть заклёпки, используйте плоскую отвёртку;
3. Отворачивают винт крепления крышки тоннеля, расположенный возле скобы ручника;
4. Выкручивают боковые винты крепления (по 2 с каждой стороны). Теперь, крышка легко снимается.

Если трудностей не возникло, проведите демонтаж кронштейна (к нему крепится микрик «ручника»). Просто, выкрутите шляпку винта ключом на 13. Дальше мы приводим фото, где отображаются все действия.

Снимаем и вытаскиваем узел, который закрывает радиатор печки

Шаг за шагом, выполните всё как указано. Затем, торпедо можно будет «выдвинуть» на себя:

1. Болты «2», крепящие стойку с двух сторон, выкручивают ключом на 13. Гайку «3», крепящую провод массы, тоже необходимо отвернуть;
2. Под передними сиденьями есть гайка крепления воздуховода. Используя ключ на 10, выкрутите её, чтобы снять воздуховод;
3. В действительности, есть отдельный жгут проводов, который идёт на массу. Его удерживает гайка «1», которую выкручивают (см. рис. снизу);
4. Узел корректора фар требуется отсоединить. С торпедо снимают ручку управления и отворачивают «чёрную» гайку (нужен ключ на 21);
5. К блоку педалей узел «торпедо» крепится винтами «1». Выкрутите их.

На торпедо с каждой стороны установлены накладки. Их снимают, чтобы выкрутить по два крепёжных винта (подойдёт ключ на 13). Затем, узел вытягивают «на себя», предварительно отключив колодки с проводами.

Как произвести на Калине замену радиатора печки (отопителя), варианты без снятия панели и для авто с кондиционером, видео

18 декабрь 2014 LadaOnline 97 189 19

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

https://youtube.com/watch?v=HG689Hwg3fs

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

• хороший набор отвёрток и ключей;
• набор головок на 7,8,10,13;
• плоскогубцы;
• ножовка по металлу;
• острый нож;
• болгарка;
• армированные шланги диаметром 20 мм;
• ёмкость и шланг для слива ОЖ;
• новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

1. Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
2. Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.

Замена печки Лада Калина: тонкости и нюансы

Итак, сразу отметим, что замена печки на Калине сопряжена с определенными сложностями. Причина заключается в том, что на практике такая деталь меняется не часто. По этой причине конструкторы расположили радиатор фактически внутри приборной панели. В результате замена радиатора отопителя на Лада Калина своими руками превращается в достаточно сложную и трудоемкую задачу.

Другими словами, если вышла из строя печка, Калина не является тем автомобилем, где замена радиатора может быть выполнена быстро и легко без специальных навыков и знаний. На практике, нужно знать, как поменять печку на Калине, а также учитывать ряд особенностей.

Если вы не уверены в своих силах, лучше доверить выполнение данной процедуры опытным специалистам в автосервисе. Если же замена печки Калина выполняется самостоятельно, тогда рекомендуем ознакомиться с приведенным ниже материалом.

Важно понимать, чтобы добраться до отопителя, нужно снимать приборную панель. Однако, благодаря наработанным на практике методам также возможна замена радиатора печки без снятия торпеды (приборной панели)

Получается, есть два способа замены радиатора печки на ВАЗ Калина, каждый из которых имеет как плюсы, так и минусы.

Прежде всего, на Калина замена радиатора печки без снятия панели выглядит более привлекательным решением по ряду причин. Сразу отметим, способ действительно простой, однако нужно быть предельно аккуратным и осторожным. Дело в том, что при таком способе есть иск попадания тосола или антифриза на ЭБУ. Причина в том, что блок управления стоит в не самом подходящем и удобном месте.

Замена печки на Калина со снятием панели (замена радиатора отопителя) является «классическим» и более сложным способом, так как сначала нужно произвести снятие большого количества деталей и затем реализовать обратную сборку.

При этом риски залить ЭБУ намного меньше, а также отсутствуют другие неприятные моменты, которых не избежать при выборе первого способа. Давайте рассмотрим указанные способы более подробно.

Как можно проверить работу заслонки отопителя?

1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что . Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Пошаговая замена радиатора печки

1. Сливаем охлаждающую жидкость.

2. Демонтируем воздушный фильтр вместе с гофрой.

3. Снимаем аккумулятор и площадку под аккумулятор.

4. Снимаем металлическую защиту и ставим как показано на фото ниже. Крепиться она на двух болтах.

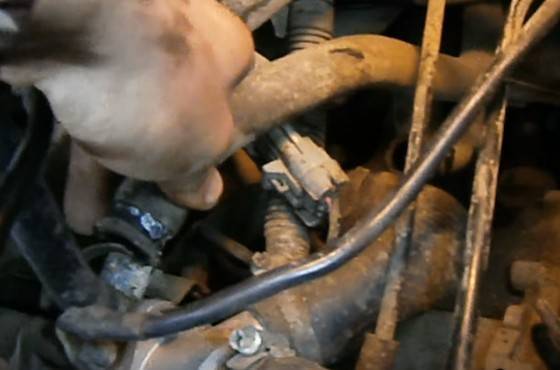

5. Отпускаем хомуты и снимаем два ниже показанных шланга печки.

Верхний снимаем от корпуса термостата.

Нижний от патрубка.

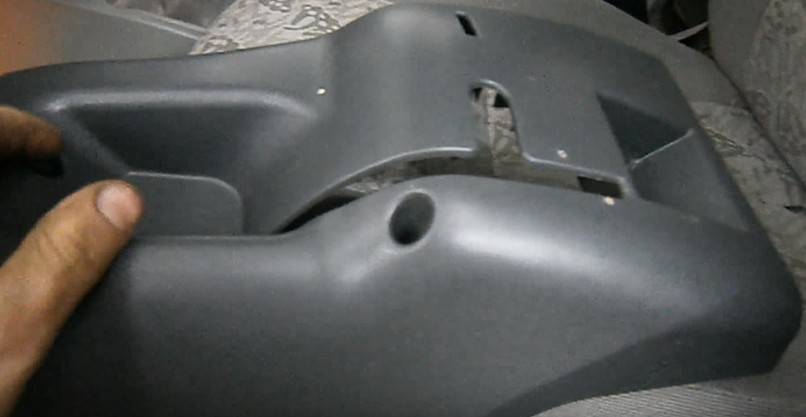

6. Далее переходим в салон и откручиваем нижний пластик рулевой колонки. Закреплен он на семи винтах.

7. Отключаем все фишки которые подходят к рулевому переключателю.

8. Отключаем фишки от замка зажигания и от электро усилителя.

9. Откручиваем болт рулевой колонки который отмечен ниже.

10. Откручиваем еще четыре болта крепления рулевой колонки в районе электро усилителя и демонтируем рулевую колонку. Расположение болтов лучше всего посмотреть в видео уроке.

На фото отмечено расположение болтов крепления рулевой колонки

11. Далее снимаем педаль газа, закреплена она на 3 болтах. Откручиваем 3 болта и не забываем отсоединить тросик газа.

На фото отмечены болты крепления

12. Откручиваем три гайки отмеченных ниже.

13. Снимаем датчик педали тормоза, отгибаем язычок и откидываем педаль вверх. Это нужно для того чтобы получить больше места для замены радиатора.

Датчик

Если непонятно, этот момент на видео уроке с 4-55.

14. Под капотом выкручиваем гайку на десять, там где выходят шланги.

15. Далее болгаркой отпиливаем защитную пластину, она нам больше не пригодиться.

И еще отпиливаем болгаркой то место где подходят шланги.

16. Больше радиатор ничего не удерживает, вынимаем его. Так же вынимаем из под капота старые шланги.

Еще перед демонтажем радиатора, нужно открутить декоративную крышку. Она на трех винтах.

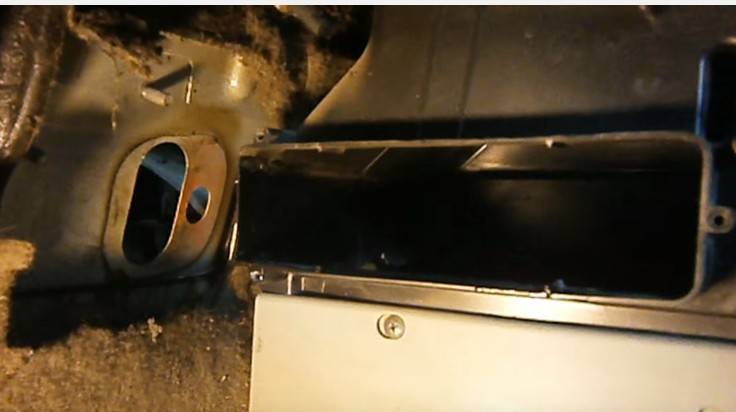

17. Вот такой вид в салоне когда снят радиатор.

18. Берем новый радиатор и отпиливаем отводы как показано на фото ниже.

Не забудьте почистить пластмассовые заусеницы.

19. Наклеиваем на радиатор идущую в комплекте полоску против вибрации.

20. Вставляем радиатор в посадочное место.

21. Одеваем нижний патрубок. Кладем хомут на нижний отвод радиатора, а из под капота одеваем патрубок. Далее отпускаем хомут, одеваем на патрубок и затягиваем.

22. Такую же процедуру проделываем и с верхним шлангом и устанавливаем декоративную крышку.

23. Советую запихнуть какой-то утеплитель между шлангов, чтобы шум от мотора в салон шел меньше.

24. Под капотом верхний патрубок одеваем и зажимаем. А вот нижний патрубок нужно немного укоротить, а потом одеть и зафиксировать хомутом.

25. Далее производим обратную сборку.

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

1. Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
2. В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
3. Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.
4. Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.
5. Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.
6. Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
7. Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.
8. Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
9. Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
10. Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Главная →

Обслуживание и Ремонт →

Опасность поломки

Течь из радиатора отопителя может стать причиной серьезных неприятностей.

Как вовремя распознать

• Первый признак это маслянистые подтёки под ковриком водителя. Достаточно извлечь коврик, и посмотреть на его обратную сторону.

  Сухой коврик.

  Сухо под ковриками в салоне. Место водителя.





















• Косвенным признаком может быть запотевание стёкол в ясную погоду. В этом случае в салоне будет чувствоваться запах антифриза. В зависимости от производителя и типа антифриза, запах может быть разный. От противного химического, до приторно сладкого.

Причины частой замены

Радиаторы печки именно в Калине славятся своей недолговечностью. А все это потому, что алюминиевый корпус данной детали не выдерживает длительного контакта с агрессивными антифризами.

Поэтому при замене мы рекомендуем медные радиаторы, их можно запаять и они в целом более долговечны.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Как быстро заменить радиатор печки на Lada Granta/Kalina 2

1. Снять корпус воздушного фильтра и гофру.

2. Снять педаль газа.

3. Отсоединяем концевик стоп сигнала.

4. Отсоединяем педаль тормоза от вакуумного усилителя.

5. Снять крышку радиатора печки (2 самореза).

6. Снять кронштейн под педалью тормоза (3 винта).

7. Снять уплотнитель трубок.

8. Отпилить трубки. Нижнюю ближе к моторному отсеку.

9. Верхнюю – ближе к радиатору (чтобы не упирался в педаль тормоза).

10. Заводим педаль между трубками и снимаем радиатор печки.

11. Устанавливаем новый радиатор отопителя (убедитесь, чтобы он сел в пазы).

12. Заводим с моторного отсека два патрубка.

13. Фиксируем шланги на трубках радиатора двумя хомутами.

Процесс также показан на видео:

Выполнение подготовительных работ

Любой ремонт системы охлаждения авто Лада Калина сопровождается частичным либо полным ее опорожнением. Чтобы произвести демонтаж радиатора, придется слить всю охлаждающую жидкость. Для начала надо установить автомобиль на ровной площадке.

Вооружившись рожковым ключом 10 мм, нужно снять металлический брызговик, установленный под двигателем. Не игнорируйте эту операцию, иначе при опорожнении часть антифриза из системы охлаждения мотора потечет мимо вашей емкости.

Слив антифриза осуществляется после остывания двигателя Калины, в противном случае есть риск получения ожогов кожи рук. Операции проводятся в такой последовательности:

1. Демонтируйте воздушный фильтр.
2. Чтобы добраться до сливной пробки водяной рубашки блока цилиндров, снимите катушку зажигания, предварительно отсоединив от нее высоковольтные провода и отрицательную клемму от аккумулятора. Катушка откручивается шестигранником на 5 мм.
3. Подставьте емкость под горловину, накидным ключом (13 мм) открутите пробку на блоке, слейте из него жидкость.
4. Дождитесь полного опорожнения системы охлаждения двигателя, передвинув емкость под радиатор и открутив на нем сливную пробку. Не забудьте при этом отвинтить крышку расширительного бачка.

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

1. Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
2. Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.
