Меняем подшипник передней ступицы на ВАЗ-2112 своими руками

Определяем необходимость замены подшипника

Для определения выхода из строя подшипника самостоятельно нужно выполнить не сложные действия.
Сам я пользуюсь такой диагностикой:

— после продолжительной езды, осторожно приложите к ступице ладонь и проверьте, происходит ли нагревание металлической части;
Если да то это первый признак поломки;

— попробуйте разогнаться до 40 км/час и при открытых окнах послушать звуки впереди. Услышите свист, гул, скрежет или вой – очередное подтверждение в необходимости замены детали;
— увеличьте скорость. При увеличении вой прекратиться и потом периодически появиться с новой силой. Еще один звоночек;
— поставьте ваш автомобиль на домкрат и вручную прокрутите колесо. Скрежет, свист повторится. Для полной уверенности покачайте колесо перпендикулярно оси. Обнаружите люфт – однозначно подшипник нужно менять.

Как проверить ступичный подшипник?

Для проверки состояния данной запчасти не обязательно обращаться в сервис для диагностики. Есть несколько способов как самому распознать неисправность:

1. При движении по прямой дороге, на скорости около 50-60 км/ч поставьте нейтральную передачу и покрутите руль вправо-влево, если возникают посторонние шумы, а затем уходят, значит пришло время замены.
2. Поднимите домкратом одно колесо и начните его вращать. Если присутствует посторонний шум, то это также означает, что подшипник выходит из строя. Возможно еще покачивание колеса из стороны в сторону укажет на проблему.
3. После поездки потрогайте диск колеса у ступицы. Если температура диска будет высокая, то это значит, что также присутствует неисправность.

Конечно, критичный износ данными способами обнаружить не удастся, но выявить неисправность получится. При обнаружении неисправности в данном узле категорически не рекомендуется передвигаться на автомобиле.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
2. Используя отвертку, ведется демонтаж суппорта.
3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
2. Здесь проводится замена старого подшипника на новое изделие.
3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

• первая на стойке — показывает положение регулировочного болта;
• вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Она состоит из следующих шагов:

1. Приходится снимать всю стойку.
2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

Замена ступичного подшипника на ВАЗ-2110, 2111, 2112

Ступичный подшипник — деталь, которая, несмотря на свои небольшие размеры, выполняет очень важную функцию: обеспечивает вращение колес с малым трением и держит вес авто.

Что такое ступичный подшипник и для чего он нужен

Подшипник состоит из наружного и внутреннего колец, сепаратора и тел качения.

https://www.youtube.com/watch?v=cFmfTFquc2k

Структура всех подшипников качения одинаковая за исключением тел качения, тип которых зависит от конструкции автомобиля.

Чаще всего на ведомые оси устанавливают однорядные конические роликовые подшипники. Это связано с тем, что они обладают малым размером и долговечностью.

Однако они требуют тщательного монтажа и периодической регулировки, иначе быстро выходят из строя.

К тому же они обладают закрытой конструкций, благодаря чему их можно использовать до полного износа без обслуживания.

Условия эксплуатации этих подшипников можно с уверенностью отнести к суровым. А если добавить частые разгоны и торможения, дефекты дорожного покрытия и непогоду, то становится очевидным, что на качестве этой детали экономить нельзя.

При нормальной эксплуатации срок службы составляет 100-130 тыс. км. Рано или поздно на ВАЗ 2114, 2115, 2110 появляется необходимость замены подшипника.

Порядок снятия и установки

Как же определить неисправность ступичного подшипника?

Для этого необходимо проехать не менее 5 км, при этом тормозить нужно редко. После остановки прикоснитесь рукой к ступице и если вы не сможете удержать руку, значит, подшипник пришел в негодность и требует замены. Еще один верный признак неисправности появление постороннего шума со стороны колеса.

Справиться с заменой ступичного подшипника можно самостоятельно:

Для начала ставим противооткатные упоры. Далее срываем гайку и немного ослабляем, не нужно откручивать ее полностью.
При помощи домкрата нужно поднять всю переднюю часть автомобиля и поставить ее на опоры.
Далее необходимо снять колесо, для чего откручивайте колесные болты.
При помощи ключа на 17 снимаем направляющую тормозных колодок.
Снимаем суппорт, для этого разжимаем тормозные колодки (обратите внимание, суппорт не должен висеть на тормозном шланге, возьмите обыкновенную проволоку и подвесьте его к кузову).
Берем ключ на 12 и на тормозном диске откручиваем два направляющих штифта. Теперь нужно снять сам диск, для этого лучше использовать резиновый молоток. Аккуратными не сильными ударами сбиваем тормозной диск.
Теперь можно до конца открутить гайку подшипника ступицы, после чего снимаем шайбу.

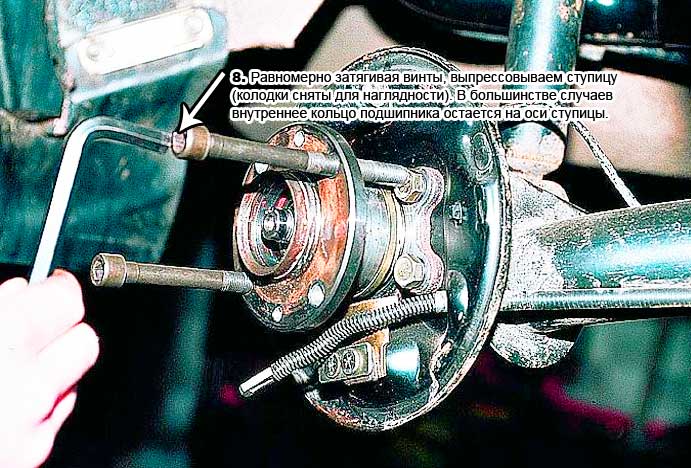

Теперь нужно сдернуть ступицу. Вам понадобится два болта М12х1,25х130 и тормозной диск. Болты вставляем в два отверстия в тормозном диске и на всю глубину резьбы вкручиваете в отверстия ступицы. Затем резким движением тянете тормозной диск на себя, ступица должна сдернуться
Находим два болта крепления шаровой и при помощи ключа на 17 откручиваем их. Из отверстия ступицы извлекаем наружный шарнир.
Аккуратно выбиваем ступицу из поворотного кулака.
Затем необходимо снять стопорное кольцо.
Для выпрессовки подшипника лучше использовать специальный съемник. (С этим пунктом иногда возникают проблемы. Чтобы облегчить снятие, необходимо предварительно нагреть кольцо. Для этого хорошо подойдет портативная газовая горелка).

Вот вы и сняли подшипник. Далее необходимо проверить наличие грязезащитного кольца, очистить внутреннюю поверхность поворотного кулака.

Наносим большое количество смазки на внешнее кольцо подшипника. Теперь необходимо поместить подшипник в морозильную камеру, а поворотный кулак разогреть при помощи все той же газовой горелки.

Эти операции существенно упростят запрессовку подшипника в поворотный кулак.

Дальнейшую сборку производим в обратном порядке.

Цена ступичного подшипника

На данный момент средняя цена ступичного подшипника на ВАЗ 2114, 2115, 2110 колеблется от 300 до 600 рублей. Все зависит от города, в котором вы собираетесь покупать, и производителя. Автолюбители рекомендуют покупать из отечественных -Вологодские подшипники, из импортных — шведские SKF и немецкие FAG.

Данные фирмы хорошо зарекомендовали себя и пользуются популярностью. SKF и FAG также используются в оригинальных сборках большинства иномарок.

Краткий итог по замене подшипников

Процесс замены ступичного подшипника довольно прост. Если вы решились на самостоятельную замену, помните самые главные правила: не торопиться, внимательно читать инструкцию и аккуратно выполнять все пункты.

Советы практического мастера

Я хочу дать вам несколько практических советов при замене подшипника передней ступицы:

— можно произвести замену на специализированной станции технического обслуживания автомобиля (СТО). Но это обойдется вас намного дороже, чем, если бы вы произвели весь ремонт у себя в гараже самостоятельно. Воспользоваться услугами СТО можно частично. Когда вам необходимо быстро демонтировать подшипник, а нет съемника. В СТО как правило есть пресс. Обратившись к ним, за приемлемую плату вы сможете поменять деталь без усилий;

— при замене детали постарайтесь обойтись без откручивания болтов развала колес;

— вне зависимости от реального состояния подшипника, производите замену его по истечению пробега в 55000км.;

— меняя деталь с одной стороны, желательно произвести замену и с другой;

— при демонтаже деталей всегда применяйте метки на них. Так проще будет монтировать;

— когда вы сняли ступицу, обратите внимание на состоянии узлов вокруг нее. Если заметите ржавчину, грязь или наслоение масла – удалите все это;. — при отсутствии динамометрического ключа сделайте так: закрутите крепежные болты и гайки до упора

Потом открутите их на 20 градусов. Так вы добьетесь своего без динамометрического ключа

— при отсутствии динамометрического ключа сделайте так: закрутите крепежные болты и гайки до упора. Потом открутите их на 20 градусов. Так вы добьетесь своего без динамометрического ключа.

Вот вы и смогли самостоятельно своими руками произвести замену подшипника на вашей автомашине.

Если у вас в процессе ремонта возникнут вопросы или затруднения с ремонтом, не стесняйтесь обратиться ко мне, пишите в комментарии. Я всегда рад буду дать вам практический совет. Думаю, он будем вам полезен.

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Новые инструкции

• Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
• Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
• Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
• Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
• Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Подготовка инструментов и автомобиля к работе

Качественная работа начинается с основательной подготовки. Необходимые инструменты для съема и установки новой детали:

гаечные ключи (17 и 19) для съема колеса, поворотного кулака, тормозного диска;

оправка для выбивания ступицы и подшипника из кулака;
съемник подшипника для отдельного извлечения из ступичного узла;
ключ с накидной головкой.

Новый ремкомплект – подшипник, стопорные и грязезащитные кольца, шайба ступицы. На российские машины лучше ставить детали отечественного производства.

Демонтаж ступичного узла

Подойти к подшипнику не так просто, для этого нужно будет снять колесо, поворотный кулак и тормозной диск. Не обойтись и без помощника для снятия ступичных гаек. Работы выполняются в последовательности:

1. Ослабить гайки крепления или снять колесо. Демонтаж потребуется в тех случаях, когда на машине стоят легкосплавные диски.

Расконтрить гайки ступицы. Для создания усилия раскручивания в салоне нужно нажать тормозную педаль. Тут и понадобится напарник.
Отвернуть ступичные гайки. Здесь проблем возникнуть не должно, но желательно их раскручивать потихоньку.
С помощью отвертки отцепить суппорт.
Открутить гайки закрепления суппорта от поворотного кулака.

Внимание! После откручивания суппорт нельзя вешать на шлаг тормозного привода, иначе можно испортить всю систему. Во избежание проблем деталь подвязывается к амортизационной пружине

Для этих целей готовится обычная веревка или проволока.

Освободить ступицу от тормозных дисков.
Снять ступичный колпачок и цапфу.
Демонтировать стопорное кольцо и вынуть ступицу.

Итак, до подшипника добрались, осталось извлечь его и запрессовать на его место новый. Сделать это можно тремя способами.

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

• Поднимите переднее колесо при помощи домкрата;
• Снимите колесо;
• Зубилом удалите защитный колпачок на подшипнике передней ступицы;
• Демонтируйте тормозные колодки;
• На поворотном кулаке следует закрепить держатель индикатора;
• Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
• На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
• При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
• Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
• Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
• Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
• Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
• Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
• Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
• В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
• Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
• Монтируйте защитный колпачок на подшипник;
• Колесо устанавливается на свое законное место.

Статья в тему: Замена стоек стабилизатора на ВАЗ 2110 (причины и полный процесс замены)

Подобная диагностика с элементами ремонта позволит продлить срок службы вашего подшипника ступицы. Если же регулировка не позволила вернуть зазор в необходимые параметры, подшипник следует полностью заменить.

Проверка ступицы

Установите автомобиль на ручной тормоз и поднимите при помощи домкрата, возьмитесь за верхнюю и нижнюю часть колеса, покачайте его в разные стороны. При этом не должно быть никаких люфтов и стуков.

Крутаните колесо, в свободном вращении не должно слышаться посторонних звуков. Колесо должно вращаться плавно, без затруднений. При обнаружении люфта, стука или не плавного вращения, сопровождаемого хрустом, необходимо произвести замену подшипников.

Прежде, чем приступить к замене, нужно заранее приобрести запчасти, которые понадобятся в ходе ремонта:

• подшипники, внутренний и наружный;
• сальник;
• новую смазку;

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

• Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
• Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
• Сделать выезд на авто.
• Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
• При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
• Снова выезд на машине.
• Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
• При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
• Контрольный выезд на авто, стук остался.
• Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
• После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

• На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
• Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

• Снимаются колесо, тормозной диск.
• Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
• Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
• Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
• Откручивается гайка ступицы и снимается упорная шайба.
• Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

• С поворотного кулака с обеих сторон снимаются стопорные кольца.
• Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
• Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться.
Устанавливается внутреннее стопорное кольцо.
Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

• Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
• Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.
