Замена лампочек в приборной панели Лада Калина своими руками

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой – синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант – использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Панель приборов на Ладе Калине: изучаем, проверяем и меняем своими руками

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

• набор ключей;
• крестовую и плоскую отвертку;
• детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

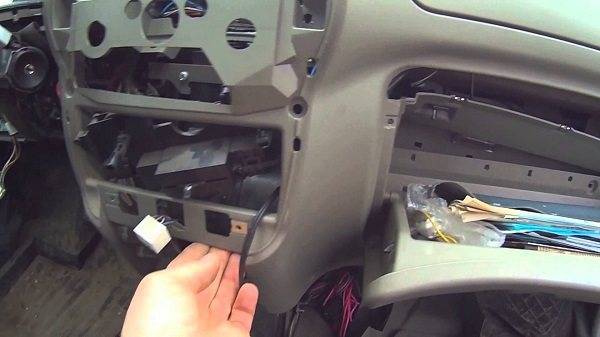

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

1. Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
2. Далее необходимо снять накладку с панели приборов.
3. На следующем этапе выводятся из сцепления пружинные фиксаторы.
4. Выкрутив два винта, нужно сдвинуть панель на себя.
5. Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
6. Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
7. Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

• Аккумулятор не заряжается.
• По той или иной причине зажат ручной тормоз.
• Не достаточное количество топлива в баке.
• Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
• Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
• Нарушена работа топливной системы.
• Произошел сбой в двигательной системе и многое другое.

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП

Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

• Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
• Светодиодный модуль повышенной яркости SMD – 20 руб.
• Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
• Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета». Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Как поменять лампочки печки калина — поиск по DRIVE2

Замена лампочек блока управления вентиляцией перерасла.

…устранение сверчков и доведение до ума проводки. Началось все с того, что решил заменить

давно перегоревшиелампочки подсветки блока управления вентиляцией. Прикупиллампочки . Снял центральную торпеду (бороду), снимается просто — описывать не буду.

Замена ламп подсветки ручек отопителя — Лада Калина Седан.

Пришло время поменятьлампочки подсветки ручекотопителя , а то не работали с самого момента покупки авто. Поставил SMD светодиоды, выбирая по качеству подсветки между обычнымилампочками и обычными светодиодами. Светит немного погулубее.

Замена лампочек в регуляторе печки . — Лада Калина Хэтчбек.

Пару месяцев назад перегорела лампочка

в регуляторепечки . Вот выдалось свободное время и появилось желание покавыряться в панели. Итак: снимаем заглушки и выкручиваем два шурупа, снимаем барашки регулятора (среднюю оставляем), аккуратно.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
4. Снимается ручка рычажного механизма.
5. Демонтируется фиксатор вентиляционной системы печки.
6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый

Снятие и установка панели приборов Kalina

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Высока насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Гаечный ключ рожковый 10 мм
• Ключ с наконечником Torx (звездочка) T-20
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Широкая емкость на 6 литров

Детали и расходники:

Примечание:

Снятие панели приборов в сборе с отопителем выполняется при необходимости замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Сливаем охлаждающую жидкость из системы охлаждения как описано здесь.

3. Снизу автомобиля торцевой насадкой на 8 мм ослабляем за­тяжку хомутов и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

4. Высокой торцевой насадкой на 10 мм отво­рачиваем гайку крепления отопи­теля к щитку передка.

5. Вынимаем салонный фильтр, как описано здесь. Затем крестовой отверткой отво­рачиваем четыре самореза крепления корпуса фильтра.

6. Снимаем нижний кожух рулевой колонки.

7. Отворачиваем две гайки по бокам ру­левой колонки и опускаем ее на пол.

8. Отсоединяем наконечники проводов от выключателя сигналов торможе­ния.

9. Снимаем облицовку туннеля пола, как описано здесь.

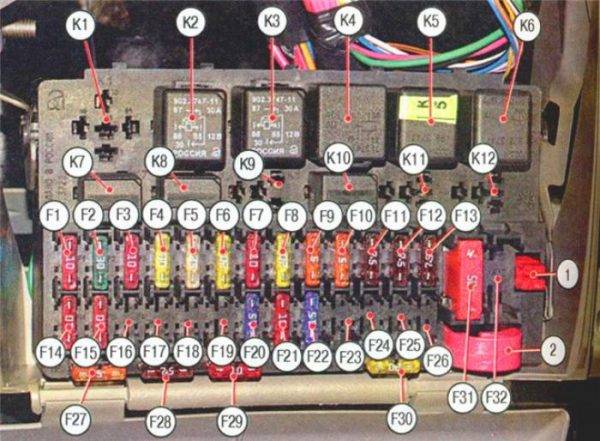

10. Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Какие лампы установлены в плафоне освещения салона

Сам плафон состоит из 3 секций – центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.

В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.

С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.

Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.

или простые лампы с цоколем c5w

У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и – местами. Все должно работать.

При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине

Замена ламп ближнего света

Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.

Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.

Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно)

Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.

Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки

Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком.
Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.

Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку

Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
Монтаж новой детали выполняется в обратной последовательности

При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.

Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.

Замена лампочек в панели приборов Лада Калина и Приора. Когда все опять сломалось

oapv; Меню пользователя oapv Посмотреть профиль oapv Читать дневник Просмотр загрузок. Вес репутации: Re: Подсветка комбинации приборов и органов управления — 1.

Добрый день! Перестала полностью работать подсветка приборов, а также модуля упрдавления светом и блока управления климатом.

При этом контрольные лампы приборки работают, равно как и сама приборка. Но лампочка подсветки бардачка при включении габаритов включается, как и должна, салонная подсветка и магнитола работают в норме. Куда смотреть и что делать? Меню пользователя madbee Посмотреть профиль madbee. Подсветка прикуривателя, вероятно!

У меня установлена консоль от гранты, таким образом прикуриватель лежит в пепельнице и искрит периодически А какой провод отвечает за подсветку прикуривателя? И как мне, собственно, починить подсветку приборки? Ногами не пинать, в электрике ноль. madbee. Вес репутации: 0.

Не горят лампы в верхней части панели приборов подсветка тахометра, спидометра и t ОЖ, уровень топлива. В нижней части — все горит. Кроме того не горят лампы подсветки на торпеде и прикуривателя.

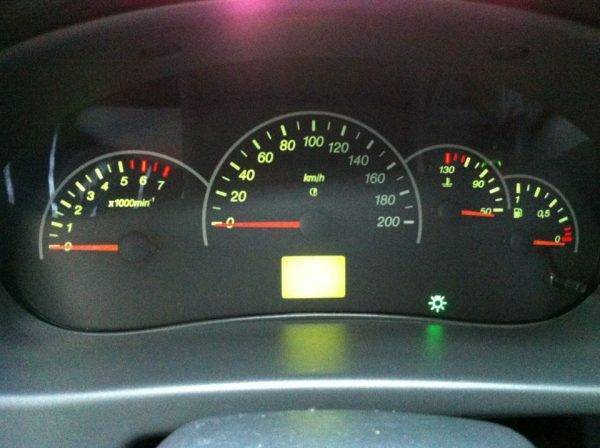

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
3. Диод, который сигнализирует включение левого поворотника.
4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
9. Лампочка указывает на включение правого поворотника.
10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
11. Спидометр. Показывает скорость, с которой авто передвигается.
12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
13. Переход на высшую передачу. Не применяется на этом авто.
14. Дальний свет. Говорит о том, что в авто включен дальний свет.
15. Противотуманки. Говорит о включенных задних противотуманках.
16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
19. Дисплей бортового компьютера.
20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
22. Давление в шинах. Показывает на недостаточное давление в колесах.
23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
24. Непристегнутые ремни безопасности.
25. Неисправность мотора. Не используется на авто.
26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

1. Текущее время или индикатор подсказки переключения передач.
2. Пробег авто.
3. Температура воздуха за бортом.
4. Уровень бензина в баке.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

• набор ключей;
• крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Подведем итоги

Кроме непреодолимого желания владельцев LADA Kalina победить «сверчков» в панели присутствует еще один повод для снятия конструкции, это касается и снятие торпеды. Это благородная цель тюнинга, тем более, теперь многие знают, как разобрать панель приборов.

Отечественный производитель обделил LADA Kalina шикарным дизайном и качеством материала панели с разнообразием подсветок и электронных «примочек». Несгибаемые владельцы и здесь не сдались, и смело устанавливают в штатную конструкции модные щитки приборов с неоновым свечением, перекрашивают отдельные компоненты, монтируют подсветку (в том числе и для ног), а также выполняют великое множество модерновых «штучек». Главное достигать хорошей подгонки деталей и панель отблагодарит владельца ласкающим слух молчанием.
