Замена катушки зажигания (модуля) Рено Логан на 8 и 16 кл моторе

Катушка зажигания (модуль) это один из элементов системы зажигания любого автомобиля, которая преобразует низковольтное напряжение в высоковольтный импульс. Катушка может быть как общей (у 8 клапанных моторов), так и индивидуальной (у 16 клапанных). Если говорить простым языком, то катушка зажигания это устройство подающее напряжение по высоковольтным проводам (ПВН) на свечи зажигания.

Возможные причины неисправности модуля зажигания (катушки)

Большинство владельцев Рено Логан с 8 клапанными моторами сталкиваются с одной и той же проблемой.

Катушка зажигания (одна на все свечи) располагается на клапанной крышке, которая при работе мотора разогревается и приводит к плавлению корпуса катушки. Очень часто на катушках можно увидеть следы плавления, трещины и сколы на корпусе.

В результате сильного нагрева клапанной крышки, тепло передается на катушку зажигания, это является одним из конструктивных недостатков Логана с 8 клапанным мотором.

В результате этого, чаще всего и возникают проблемы в работе катушки.

Признаки неисправности модуля (катушки) зажигания

Увеличенный расход топлива
Неравномерная работа двигателя, провалы
Временная потеря динамики при движении

При выявлении одного из вышеуказанных признаков следует обратиться к специалистам, или самостоятельно проверить модуль зажигания.

Выбор модуля (катушки) для Логана с 8 кл мотором

Оригинальная катушка зажигания под номером 224336134R устанавливалась на автомобиль с 2012 года выпуска, до этого устанавливалось несколько других видов катушек, поэтому прежде чем покупать новую, лучше снять старую и посмотреть номер детали. На модели устанавливали так же катушки с номером 7700274008.

Аналоги оригинального модуля зажигания:

Bosch F000ZS0221 (Германия)
TSN 1229 (Россия)
Quartz QZ0274008 (Германия)
FranceCar FCR210350 (Франция)

Какую именно катушку выбрать, зависит от ваших финансовых возможностей.

Выбор катушки (модуля) зажигания для 16 кл мотора

Номер оригинальной катушки зажигания 8200765882. Всего на 16 клапанном моторе 4 катушки зажигания, на каждую свечу по одной катушке.

Аналоги:

Valeo 245104 (Франция)
TSN 1246 (Россия)
Quartz QZ0765882 (Германия)
NGK 48002 (Япония)

При выборе катушки для 16 кл мотора можно выбрать и оригинал. Стоимость его по отношению к аналогам не велика.

Инструкция по замене модуля на 16 кл двигателе

Отсоединяем колодку провода питания от катушки.

Далее снимаем бронепровода (ПВН) заметьте на катушке указаны номера цилиндра к которым должны идти провода.

Выкручиваем три болта крепления катушки и снимаем ее. Если катушка стоит давно, то могут возникнуть проблемы с ее откручиванием. Болты могут «прикипеть» или заржаветь резьба, будьте аккуратны.

Берем новую катушку и устанавливаем на место. С катушкой зажигания должны идти 3 болта крепления. Они короче, чем от старой катушки, но именно на них и будем прикручивать новую.

Теперь смотрим номера на катушке и одеваем ПВН (бронепровода)

Далее остается только подключить колодку с проводами к катушке

Инструкция по замене на 16 кл двигателе

Здесь все гораздо проще. У каждой свечи своя индивидуальная катушка зажигания.

Отсоединяем штекер от катушки зажигания
С помощью ключа на 8 откручиваем болт крепления катушки и достаем ее
Берем новую катушку и устанавливаем на место. Производим сборку в обратной последовательности.

На этом замена катушки завершена.

Ремонт Рено Логан своими руками: какие работы потребуются?

Руководство по техобслуживанию содержит полную информацию по эксплуатации транспортного средства Reno:

Ремонт кузова, чистка дефлекторов и люка, вмонтированного в крышу автомобиля.
Контроль состояния двигателя, слив жидкости из фильтрующего устройства и плановые работы.
Техническое обслуживание сцепления (проверка и регулировка свободного хода, замена неисправных узлов).
Определение уровня износа дисков и колодок тормозов, состояния гидропривода и объема тормозной жидкости.
Проверка системы рулевого управления, стеклоомывателя и гидроблока.
Технический контроль амортизаторов и элементов ходовой системы.
Контроль работоспособности световых приборов, щеток стеклоочистителей, зеркал заднего вида.
Диагностика ЭБУ своими руками.
Проверка лампочек и уровня напряжения АКБ.

Различия в типах

Особого различия между отечественными и импортными катушками зажигания нет. Существует разница в типах устройств. Основными являются двухискровая и одноискровая. Индивидуальные катушки зажигания устанавливаются над свечой зажигания, требуют установки дополнительного датчика на распределительный вал, определяющего нахождение верхней мёртвой точки. Двухискровые катушки ранее применялись для двухцилиндровых двигателей и позволяли отказаться от распределителя зажигания. На современных моделях устанавливаются либо две катушки, либо объединяют несколько катушек в одном корпусе. Подходят только для двигателей с чётным количеством цилиндров. Признаки неисправностей у катушек абсолютно одинаковы.

Способ первый: тест «на искру»

Этот способ не требует особого оборудования, его можно провести буквально «на ходу». Недостатки — трудоемкость и неточность, потому что причиной выявленных нарушений может быть не обязательно катушка.

Важно: соблюдайте технику безопасности, не прикасайтесь к деталям под напряжением

Заглушите мотор, дайте ему остыть. Достаньте ключ из зажигания. Натяните на руки перчатки и защитите глаза очками.
Откройте капот, отыщите катушки.

Визуально оцените целостность изоляции высоковольтной проводки. Если с ней все в порядке, снимите наконечник со свечи первого цилиндра и подсоедините к подготовленной заранее исправной свече зажигания.
Поверните ключ в зажигании, запустив стартером все электросистемы «Рено».

если катушка исправна, между электродами свечи проскочит ярко-голубая искра;
если искра слабая и оранжевого цвета, это означает, что напряжение на свечу подается, но оно недостаточное. Вероятны проблемы с проводкой, плохой контакт, повреждение катушки;
если искры нет вообще, катушка неисправна.

Повторите тест с искрой для всех индивидуальных катушек.

Важно: если у вас в наличии нет приготовленной исправной свечи, можно провести тест с искрой, выкрутив любую свечу зажигания из головки блока цилиндров. Используйте специальную насадку на ключ, следите за тем, чтобы пыль и мусор не попали в отверстие свечи в ГБЦ. Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например)

И выполните пункт 4-5

Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например). И выполните пункт 4-5

Используйте специальную насадку на ключ, следите за тем, чтобы пыль и мусор не попали в отверстие свечи в ГБЦ. Затем, держа свечу плоскогубцами с изолированными ручками, прикоснитесь резьбовым участком к голому металлу (мотору, например). И выполните пункт 4-5.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Renault Logan › Logbook › Катушка зажигания — копаем глубже

Недавно дождливым утром, после того как машина нормально завелась, двигатель начал троить (второй раз за полгода). Секунд через 20 всё пришло в норму, но пришло осознание что проблема не в спавшем проводе, а в катушке зажигания.

Чтение форумов, натолкнуло на проверку катушки на предмет трещин и они были найдены.

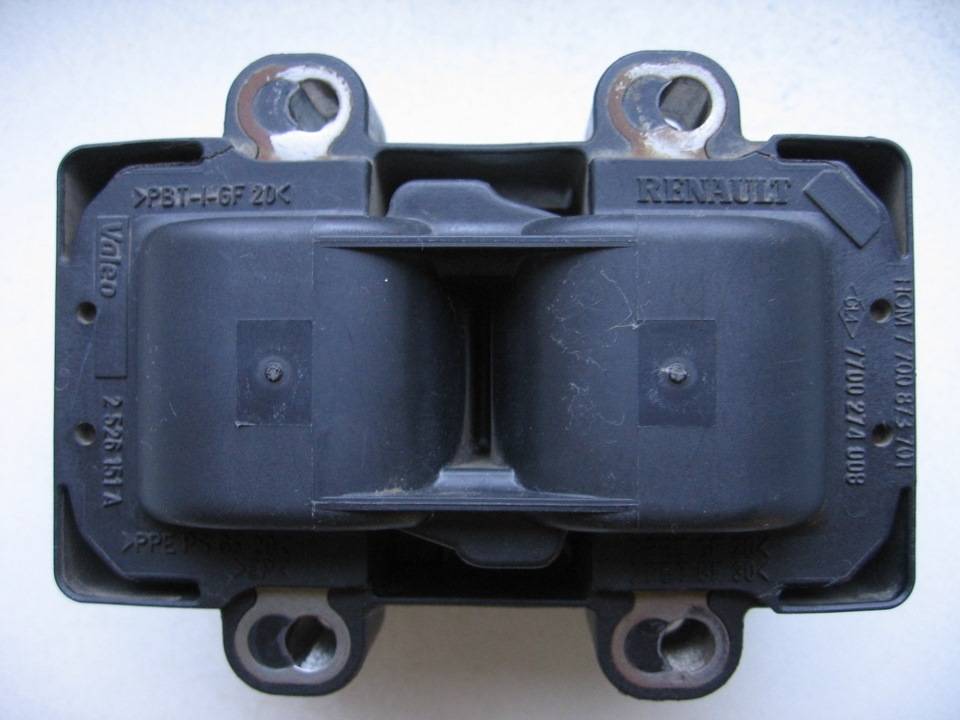

Трещины на катушке

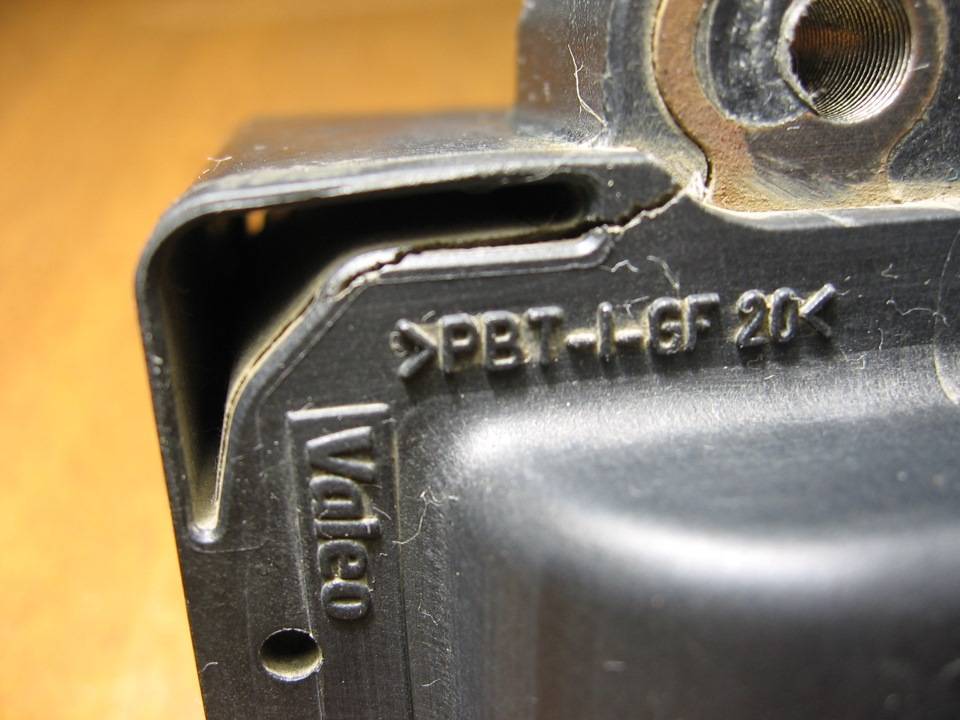

Катушка фирмы Valeo, тоже подвержена проблеме

Поездка в сервис ничего не дала (машина ещё полгода на гарантии). Инженера по гаратии трещины на катушке совсем даже не смутили и он невозмутимым видом предложил записаться на диагностику. Причём не забыл вежливо сообщить, что если проблема себя не проявит, мне придётся отдать 800 рублей.

С учётом того, что за полгода проблема вылазила всего два раза, а недорогую новую катушку можно купить в районе тысячи рублей, пришлось этому инженеру сказать спасибо…

Копейка рубль бережёт, поэтому решил сначала попробывать решить проблему сам, благо трещины пока ещё не такие большие. Чтение форумов сводилось к мысли о том, что трещины появляются из за неудачного расположения катушки близко к горячему двигателю. Народ советует её поднять повыше и заодно на всякий случай подложить какой нибудь теплоизолирующий материал.

Немного отвлечённо поразмыслив, решил что дело не столько в близком расположении катушки, сколько в том что она крепится на выступах клапанной крышки через которые тепло очень хорошо начинает нагревать катушку в районе крепления. На мой взгляд, трещины рядом, лучшее тому свидетельство. Почему я пришёл к такому выводу:

1. Берём к примеру лобовое стекло, оно часто трескается от перепада температур, другим материалам это не чуждо.2. Теплопроводность воздуха мала, это всё даки один из лучших теплоизоляторов, потому если речь идёт о нагреве катушки, она прогревается от него более менее равномерно.3. Теплопроводность алюминия и железа велика, на ряду с большой массой (и тепловой ёмкостью катушки) получаем что тепло передаётся через ножки и вот этот перекос как раз и может приводить к деформациям.4. Когда снимал катушку, она была еле тёплая, а вот болты крепления были конкретно горячие.

Отсюда сделал для себя два вывода:

1. Катушку надо поднимать, но желательно в качестве подкладки использовать не железо (гайки шайбы и прочее), а что нибудь не проводящее тепло, например пластик.2. Чтобы тепло не проходило на корпус через шляпку болта, под неё для профилактики можно подложить специальные стопорные шайбы. Судя по схеме, корпус катушки должен сидеть на массе, поэтому совсем уж её изолировать наверное не стоит.

В результате сначала очистил катушку от грязи и замазал трещины силиконовым герметиком. На всякий случай вырезал из первого попавшегося под руку материала (вроде похож на изолон) прокладки. Нашёл небольшие пластиковые шайбы и собрал конструкцию как показано ниже. Длины штатных болтов хватило.

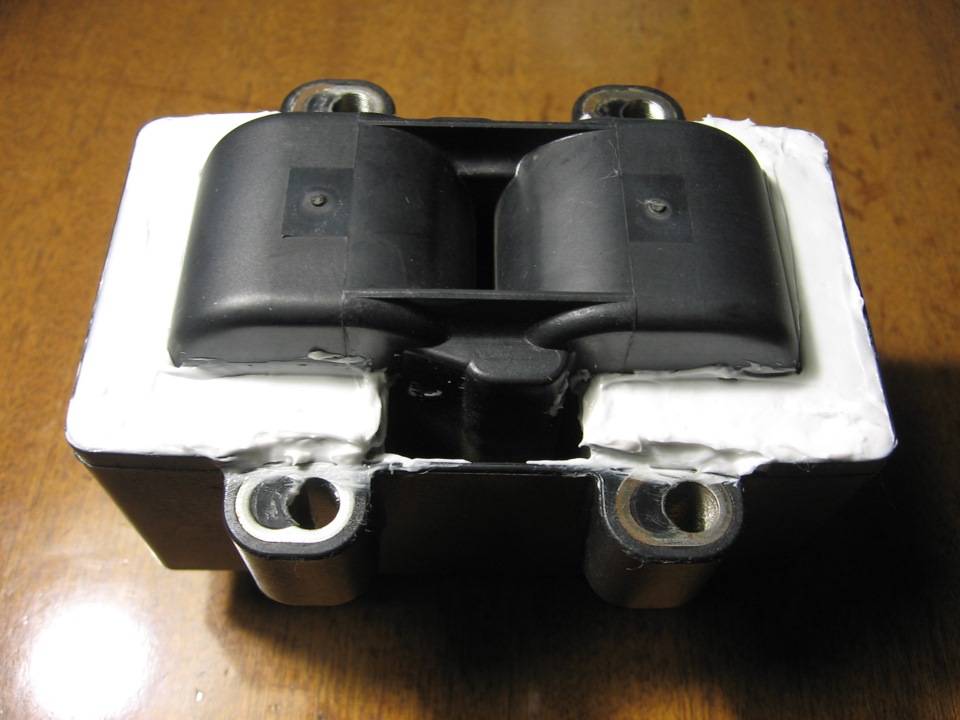

Замазал трещины строительным силиконовым герметиком

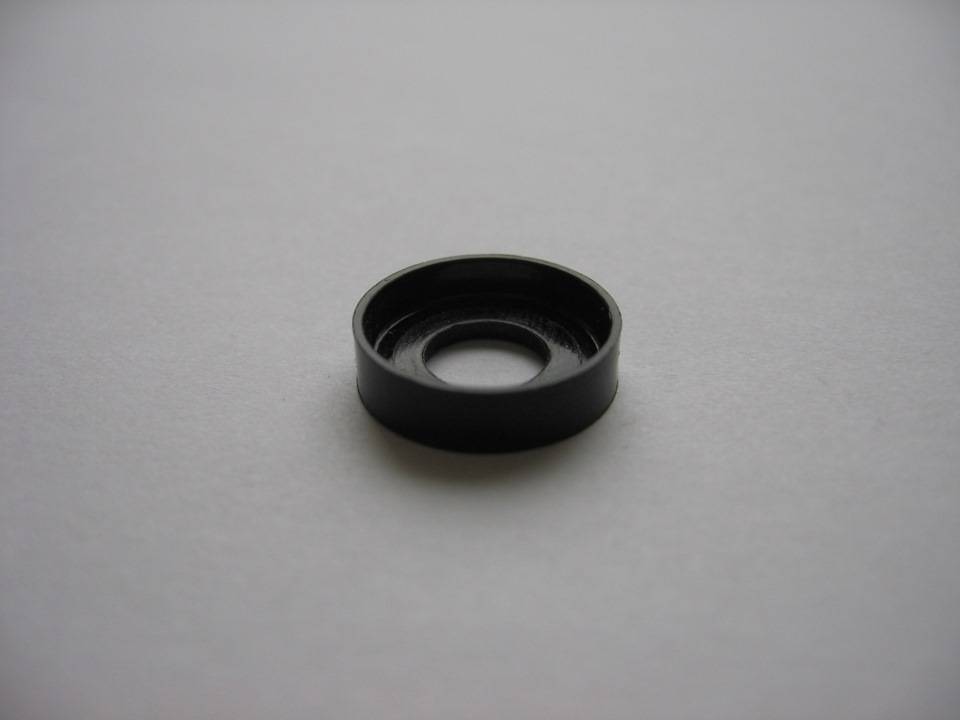

Нашёл вот такие шайбочки (от серверной стойки)

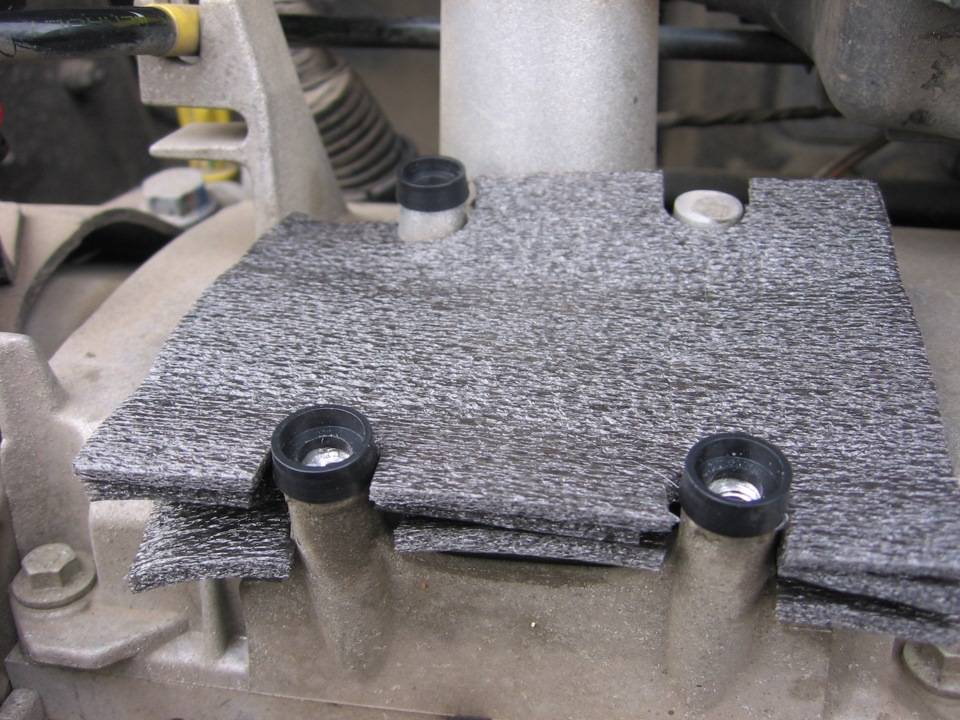

Вырезал прокладки из изололона (3 штуки, т.к. материал тонкий)

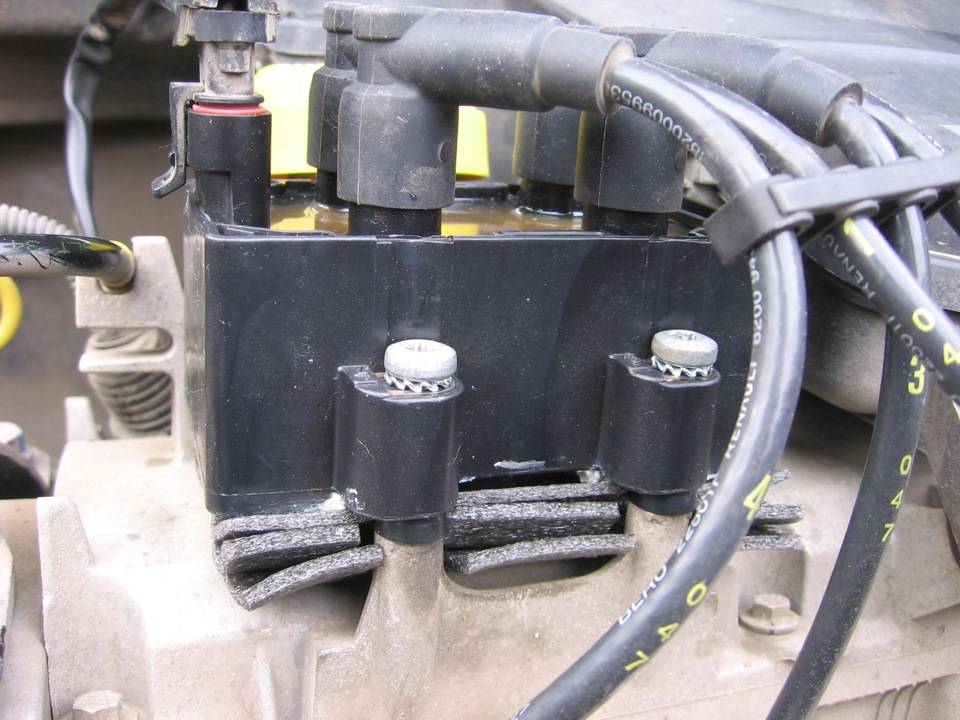

Закрепляем, шайбочки немного приклеял

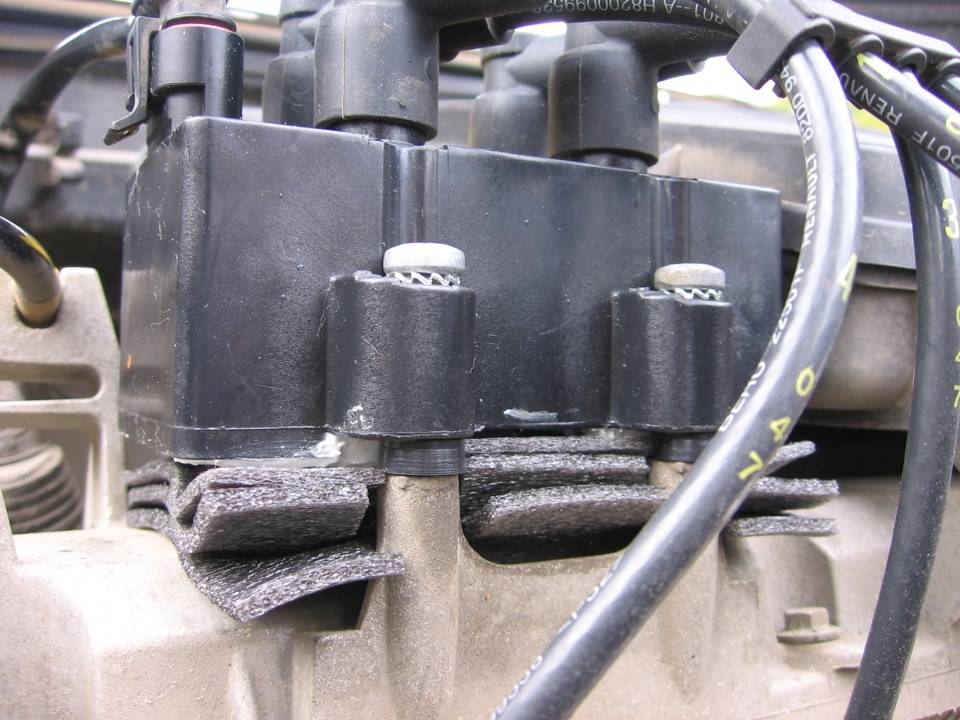

Длины штатных болтов хватило

На сколько хватит старой катушки покажет время, пока проблема себя больше не проявляла.

Неисправности катушки зажигания Рено Логан

Деформация кузова вследствие перегрева.
Трещины на наконечниках, повреждение изоляции.
Короткое замыкание.

Поломка катушек зажигания, конечно, может случиться и на 20-25 тысячах километров пробега, но обычно эта деталь служит значительно дольше.

Если пробивает катушку, а замена не помогла, стоит обратить внимание на состояние свечей зажигания и высоковольтных проводов

Рено Логан: ремонт катушки зажигания

Ремонт катушки зажигания осуществляется в случае незначительных повреждений, гораздо чаще при наличии неисправностей производится замена детали.

Сейчас появилась возможность отдельной замены наконечников. У производителя оригинальных запчастей они поставляются в наборе с катушкой.

Если катушка зажигания лопнутая, на Логан ремонт не рекомендуется, однако российские водители находят выход из ситуации. При наличии трещин на корпусе, их замазывают герметиком и наклеивают вибропласт.

Тем не менее, многие отмечают, что это лишь временное решение проблемы, и планируют замену в ближайшее время после ремонта.

Часто вместе с катушкой покупают высоковольтные провода и разъем.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

вначале нужно отсоединить минусовую клемму;
затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
теперь вы сможете демонтировать элементы рулевого колеса;
отключив питание, аккуратно удалите иммобилайзер;
под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
затем, сместив фиксатор, вы сможете отсоединить колодку;
используя отвертку, выверните блокирующий болт из корпуса замка;
потом нужно вставить ключ и повернуть его на четверть оборота;
теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

Загрузка …

Замена катушки зажигания Рено Логан — Обзор французских автомобилей

Что же такое катушка зажигания Рено Логан? Это часть автомобиля, которая входит в категорию электрооборудования, основной функцией, которая является подача высокого напряжения на свечи зажигания. Происходит этот процесс через провода высокого напряжения. Сама Катушка зажигания трансформирует низкий ток в более высокий.

Видео

Видеоматериал расскажет и покажет, как сменить катушку зажигания на автомобиле

Процесс замены

Процесс замены катушки зажигания на Рено Логан довольно прост и требует минимального количества инструмента и навыков. Сначала рассмотрим, как поменять катушку на 8-клапанном двигателе:

Расположение катушки зажигания.

Снимаем «минус-клумму».
Отключаем колодку питания от катушки.Распиновка катушки зажигания.
Демонтируем высоковольтные провода. Кстати, при монтаже рекомендуется заменить их. Стоит отметить, что пронумеруйте провода перед снятием, что установить их в те же разъемы, где они были сняты.Катушка зажигания.
На катушке зажигания имеется 3 болта крепления, которые нужно открутить. Бывает, что они берутся коррозией и трудно поддаются демонтажу.Крепление катушки зажигания.
При установке катушки, крепим ее новыми болтами, которые идут в комплекте.

Вот и весь процесс замены катушки зажигания Рено Логан с 8-клапанным мотором.
Теперь, рассмотрим, как меняется катушка зажигания на Рено Логан 16 клапанов:

Здесь все намного проще, поскольку на каждую свечку своя катушка. Отключаем штекер от катушки.
Ключом на 8 откручиваем ее и снимаем. Так проделываем со всеми катушками.
Сборку проводим в обратном порядке.

Выбор катушки зажигания на 8 и 16-клапанный мотор

Поскольку, Рено Логан имеет два вида моторов, то и артикулов будет соответственно два. Рассмотрим, каталожные номера оригинальной запасной части и аналогов, которые можно установить на этот автомобиль. Итак, для 8-клапанного двигателя:

224336134R — это оригинальный каталожный номер катушки зажигания Рено Логан. Средняя стоимость по РФ составляет 4500 руб. Легко монтируется и устанавливается на штатные посадочные места.

Рассмотрим аналоги катушки зажигания, которые можно установить на Рено Логан:

Наименование производителя	Артикул	Цена в рублях средняя по РФ
Master-sport	7700274008-PCS-MS	1800
Dello	30770002740008	2000
Fenox	IC16017	2100
Asam	30179	2200
Amd	AMD.RENEL111	2500
Delphi	CE20048-12B1	3000
Tesla	CL 116	3350
Bosch	0 986 221 060	3700
Hitachi	138764	4500
Valeo	245 105	4500
Febi	21524	6100
SWAG	60 92 1524	7500

Таким образом, видно, что аналогов достаточно много и они доступные по ценовой политике.

Рассмотрим, артикул и аналоги катушки зажигания Рено Логан для 16-клапанного мотора:

Оригинальный каталожный номер — 82 00 765 882. Средняя стоимость, которого составляет 2200 рублей.

Аналоги катушки зажигания Рено Логан, которые можно устанавливать вместо заводской детали:

Наименование производителя	Артикул	Цена в рублях средняя по РФ
Dello	30820005680671	1200
Asam	30472	1400
Tesla	CL 100	1500
Profit	1810-9009	1600
Fenox	IC16100	1650
Amd	AMD.EL439	1750
Valeo	245 328	1800
Jp Group	1291601000	2000
Cargo	150505	2100
Febi	21666	2400
Bosch	0 986 221 045	2450
SWAG	60 92 1666	2500

Причины неисправности

Причин выхода со строя катушки зажигания Рено Логан довольно много. Рассмотрим, основные из них:

Оплавление или возникновение трещин. Это происходит потому, что катушка слишком близко расположена к клапанной крышке, которая в процессе работы нагревается и отдает часть тепловой энергии.
Износ. Куда же без него. Изнашивание и перегорания внутренних элементов катушки может послужить причиной ее выхода со строя.

Вот собственно и все причины, по которым катушка зажигания Рено Логан может не работать. Также, существуют признаки неисправности, рассмотрим и их:

Провалы в работе мотора.
Потеря динамики.
Двигатель резко глохнет.
Увеличение расхода горючего.

Если вышеуказанные причины присутствуют, то необходимо диагностировать и заменить катушку зажигания Рено Логан.

Вывод

Замена катушки зажигания Рено Логан считается одной из самых простейших операций в ремонте. Для совершения демонтажа не требуется специальных знаний и навыков, а сам процесс проходит быстро и легко. Главное знать, сколько клапанов у двигателя и правильно выбрать катушку зажигания.

Чиним замок багажника рено логан

Для замены личинки замка зажигания на кузове 94 год надо: Замок зажигания, личинка. Заедать замок начал где-то за неделю до этого, но я не чухнулся.

Замки двереи рено 21 Новостной сервер Видео Заливай ещ замок задней двери рено-логан видео. Сборка.

Старый Снятие личинки багажника рено логан верхней части замка, со стороны водителя есть отверстие. Потянув за ключ вынул личинку из замка. AutoDop Констракт — отзывы о безштыревом замке Construct конструкт механизм замка полностью спрятан под консоль, в салоне находиться только личинка. Автозапчасти для корейских автомобилей Запчасти. Каталог Автозапчасти для иномарок форд фокус, рено логан, киа, дэу, хундай, шевроле КорейскиеS Личинка снятие личинки багажника рено логан передней двери правой.

Замена личинки замка зажигания на нексии — Тюнинг и ремонт дэу нексия Nexia-FAQ Как сохранить старый ключ при замене личинки замка зажигания нексии. Берем личинку ключом от. Видим подпружиненный штырек по стрелке Взлом личинки замка на Логане.

Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.

Теперь нужно разобрать замок на несколько частей. Принцип работы замка багажника Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается.

Между этими положениями происходит переключение поворотом пластиковой втулки снятие личинки багажника рено логан своей оси, затем движение передается через паз на штоке личинки.

Замена Замка Багажника Рено Логан Видео

Когда шип срезался, втулку нельзя повернуть снаружи. Путём смещения фиксатора отсоедините колодку.

Лучше всего отгибать фиксатор с помощью отвёртки При помощи отвёртки выверните снятие личинки багажника рено логан из корпуса замка зажигания. Выкручиваем болт фиксации замка зажигания против часовой стрелки. Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

С небольшим усилием нажав на замок он выйдет из своего посадочного места.

Далее вытаскиваем шайбу и приступаем к разборке самого замка. Разбирая блокиратор крышки багажника Рено Логан, мы сможем понять принцип работы конструкции. Он состоит в том, что пластиковая втулка, снятие личинки багажника рено логан зависимости от команды активатора, может находиться в двух положениях по отношению к металлической втулке.

При нажатии на кнопку в открытом положении крышки багажника блок замка перемещается в сторону последней.

В это время пластиковая втулка надавливает на коромысло исполнительного элемента. Он, в свою очередь, давит на защелку, и крышка багажника открывается.

При команде активатора закрыть крышку, пластиковая втулка нажимает на выступ корпуса блокиратора, но не дотягивается до коромысла.

Катушка зажигания Renault Logan и Renault Sandero 8V. Троит двигатель

Для Рено Логан и Рено Сандеро с 8-клапанными моторами K7J и K7M, выпущенных до 2012 года, очень частой проблемой является появление “троения” двигателя. Особенно сильно оно проявляется после долгой стоянки или в сырую погоду.

Основной и наиболее вероятной причиной, как правило, является появление трещин в нижней части катушки зажигания. Возникают они со временем, из-за резких перепадов температуры.

Дело в том, что катушки зажигания на Логан и Сандеро до 2012 года установлены таким образом, что в силу их конструкции, нижняя часть соприкасается с крышкой головки блока цилиндров.

Со временем пластик корпуса катушки лопается и образуются трещины, в которые попадает влага. Это и приводит к нарушениям в работе.

Хотя стоит отметить, что на многих машинах трещины в катушке никак не сказываются на работе двигателя на протяжении многих лет.

Есть несколько путей решения проблемы.

Наиболее распространённый вариант- установка катушки фирмы Bosch. Её принципиальное отличие– кронштейны, которыми она крепится к крышке ГБЦ. За счёт них обеспечивается зазор между катушкой и крышкой ГБЦ. Единственный минус конструкции заключается в том, что при установке этой катушки, за счет ее более высокого положения, не хватает длины штатного высоковольтного провода 2-го цилиндра. Поэтому придётся либо найти замену этому проводу, либо приобрести комплект более длинных высоковольтных проводов. Идеальным вариантом считается комплект проводов Bosch. Альтернативой ему может быть комплект высоковольтных проводов NGK.

Второй вариант- установить модернизированную катушку зажигания Renault, которую стали устанавливать на Логан, Сандеро и Лада Ларгус с 2012 года. Проблем с этими катушками не возникает, т.к.

исправлен конструктивный просчёт и нижняя часть катушки более не соприкасается с крышкой ГБЦ. Преимущество этого варианта в том, что он не потребует дополнительных затрат на провода – все штатные высоковольтные провода прекрасно дотянутся.

Стоит отметить, что у этой катушки имеется более дешевый аналог фирмы NGK, либо фирмы Bosch.

Самый бюджетный способ решения проблемы- приобрести аналогичную катушку зажигания старой конструкции. В этом случае рекомендуется подобрать чуть более длинные болты, аналогичные тем, что крепят катушку и гайки к ним. Гайки используются в качестве проставок, чуть приподнимая корпус катушки зажигания.

на:

Выводы

На многих Renault Logan и Sandero катушка зажигания деформируется от температуры.

Владельцы могут не знать о проблеме, визуально этого не видно.

Деформацию катушки зажигания можно увидеть только после снятия.

Причина такой деформации в связи с конструктивным просчетом инженеров. Катушка очень плотно прилегает к мотору и пластик трескается от температуры. Помимо этого под катушкой скапливается влага и попадает в корпус катушки.

Стоит отметить, что на многих автомобилях данная проблема никак не сказывается на работе.

Есть два способа решения проблемы.

1. Установка катушки Bosch, которая имеет проставку и нет плотного контакта с двигателем. При установке Бошевской катушки потребуются новые провода, поскольку провод 2-го цилиндра не дотянется до разъема.

Номер катушки Bosch F000ZS0221 (стоимость 2500-2700 рублей)

Плюс провода около 1200 рублей.

2. Чтобы не доводить дело до замены катушки на бошевскую(2600 р.) + замена проводов (около 1200 р.), проще сразу приподнять штатную катушку примерно на 10 мм, подложив под болты крепления гайки соответствующей толщины, на сколько позволит высоковольтный провод 2-го цилиндра.

Как снять катушку зажигания на Логан
