Уже после первой зимы эксплуатации автомобиля я почувствовал, что педаль сцепления начала ходить не так легко, как это было изначально.При покупке педаль была почти невесомой, нажималась легко и плавно, чуть ли не пальцем. За 5 лет ситуация значительно ухудшилась, появился скрип, педаль стала отпускаться рывками, трогаться в пробках стало совершенно некомфортно. Особенно это усугублялось в жару.

None Вопрос износа сцепления я отбросил — весьма сомнительно, что за 80 тыс. км. в основном трассового пробега оно могло выйти из строя.

None

Снял и отмыл от старой смазки пластмассовую втулку, металлический штифт, пружину, заглушки. Нанес на детали новую смазку.

Вот такую. Mobil1 XHP 222 синяя. Очень рекомендую. Собрал педальный узел с новой смазкой.

Затем снял трос педали сцепления с вилки, и прошприцевал его моторным маслом.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

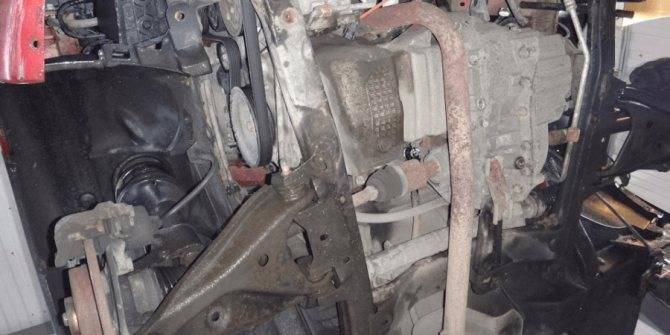

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).

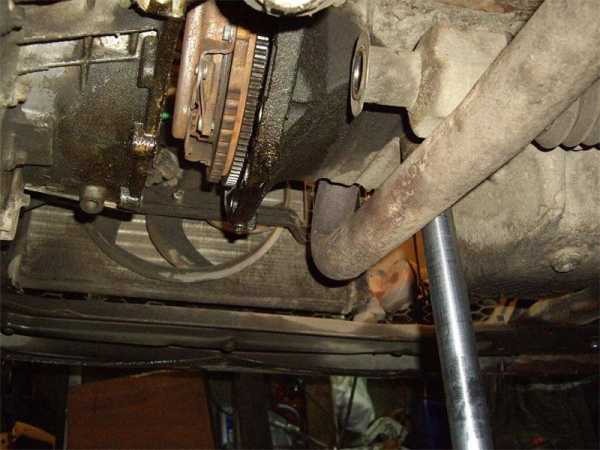

• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

autodont.ru

Операции по снятию и дефектовке деталей сцепления лада ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

12. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

15. Выньте оправку.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов – уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки. Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум – признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе – когда мастер тестирует переключение передач. Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) – изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) – указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) – муфта загрязнена маслом или сгорела.

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке.

Как устранить скрип сцепления в рено логан/сандеро? — автоделкино

Сцепление — высоконагруженный узел в автомобиле! В результате постоянной работы механизмы изнашиваются и могут издавать посторонние звуки. Если вы услышали скрипы или педаль стала туго выжиматься, то необходимо произвести ревизию механизма сцепления.

Сцепление в автомобилях Рено Логан и Сандеро может издавать посторонние звуки по следующим причинам:

• изношен тросик сцепления
• загрязнен упор вилки сцепления
• изношен выжимной подшипник/диск сцепления/корзина сцепления

Первым делом определите на слух, откуда издается звук. Если звук исходит от педального узла проверьте тросик сцепления на предмет разрывов и износа. Износ тросика — это одна из самых популярных проблем, приводящих к тугому выжиму сцепления или скрипу в районе педалей. Бывает, что сам трос начинает ходить вместе с рубашкой оплетки и когда ее клинит, получается скрип. Рекомендую при первых признаках тугого выжима или скрипа сразу же заменить тросик сцепления.

Если скрипт раздается из моторного отсека и после замены тросика все равно сцепление туго выжимается со скрипом, то вероятно попала грязь на упор вилки сцепления. Если это так, то вам удастся отделаться простой очисткой и смазкой:

1. Снимите тросик сцепления с вилки
2. Снимите резиновый пыльник с основания вилки сцепления
3. Отведите вилку сцепления влево, чтобы появилось место между ней и упором
4. Очистите упор отверткой и смажьте густой смазкой Литол или ШРУС-24.

Будьте осторожны: ни в коем случае не смазывайте вал, по которому ходит выжимной подшипник. Он обязательно должен быть сухим. В противном случае к смазке будут прилипать продукты выработки сцепления (феродо) и действовать как абразив, изнашивая сцепление.

Для устранения скрипа вилки сцепления снимите защитных пыльник и произведите очистку и смазку упора.

Если после замены тросика сцепления и очистке упора вилки звук продолжает вас досаждать, то вероятно это подклинивает выжимной подшипник или же изношены выжимной диск и корзина сцепления. В этом случае поможет только замена или ремонт механизма сцепления.

Регулировка и замена сцепления Рено Логан своими руками

Довольно часто владельцы Рено сталкиваются с проблемой скрипа педали сцепления, а также износом всего механизма. Зачастую, чтобы провести профилактику и ремонт механизма сцепления обладатели автомобилей Рено обращаются в специализированный автосервис, тем самым затрачивают весьма большие суммы денег. Большинство автолюбителей не хотят переплачивать и желают сэкономить денежные средства путем самостоятельного ремонта и обслуживания системы сцепления. В этой статье мы затронем тему самостоятельного ремонта и устранения скрипов педали сцепления, а также замены всего механизма на Рено.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов. Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска.

Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно. Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП. А надо было изначально найти источник загрязнения и устранить его

Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП. Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене – не проводят дополнительные проверки

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП. Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене – не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать – ведь при разрушении резиновых втулок ощущается та же тряска с места. Этот признак ошибочно принимают за рывки муфты

Этот признак ошибочно принимают за рывки муфты.

Причины и признаки неисправностей

Несмотря на кажущуюся простоту, сцепление является достаточно деликатным и уязвимым органом автомобиля. Известны несколько основных нарушений функционирования муфты, вызванных рядом негативных факторов. Наличие одного из нижеследующих явлений служит поводом для обращения в автомастерскую:

1. Характерный запах гари с залипанием и провалом педали. Муфта сгорела либо облита маслом, попадание воздуха в гидросистему.
2. Треск, визг или другой резкий посторонний звук при переходе со ступени на ступень. Износ выжимного диска, разрушение подшипников, увеличение люфта.
3. Схватывание – вибрация с рывками в начале движения. Некорректно отрегулирована корзина, зеркало ведомого диска в смазке, разболтался моторный крепёж.
4. Ведение – выход из строя узла (сцепление не выключается, скорости не включаются). Поломка троса привода, загрязнение шлицов вала, перекос нажимного диска.
5. Проскальзывание (пробуксовка) вследствие того, что ведущий вал с маховиком вращаются быстрее, нежели ведомая корзина. Фрикционные накладки пришли в негодность либо попала смазка.

Однако, исходя из указанных симптомов, принять верное решение насчёт целесообразности замены в состоянии лишь специалист по обслуживанию машин данного бренда.

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Признаки неисправности

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.
