Меняем датчик уровня топлива на ВАЗ-2110 своими руками

Датчик уровня топлива на ваз 2110 замена и ремонт

На приборной панели каждой машины располагается большое количество датчиков, выдающих различные сведения. Более значимыми считаются данные о том, какое количество горючего остается в баке. В границе мегаполиса это не столь существенно. Однако стоит поехать на магистраль – тут же осознаешь, что, не зная остатка горючего, можно стать в «чистом поле» и долгое время ждать, пока кто-либо займет немножко топлива, чтобы доехать до ближайшей заправки. По этой причине за исправностью датчика необходимо наблюдать. Мы расскажем вам, что это за элемент, в чём проявляется его поломка, и как выполняется замена датчика уровня горючего на ВАЗ 2110.

Ремонт датчика уровня топлива (ДУТ) ВАЗ 2110, 2111, 2112

Вся эта эпопея длилась на протяжении почти двух летних месяцев. Началось всё с периодических случаев сумбурных показаний уровня топлива после включения зажигания.

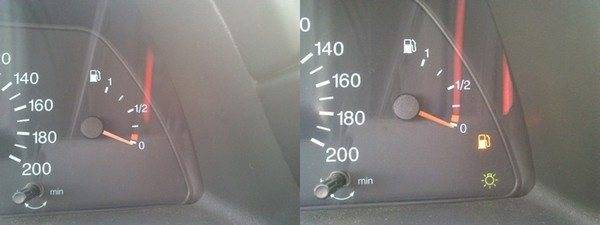

Показания проборки. Зажигание включено. Достоверно — бензина полбака. Разница между фотками — пройденное расстояние в 20 метров.

Чо за дела? Зажигание включено. Бензина полбака. Разница между фотками — пройденное расстояние в 20 метров. Еще через 50м стрелка встала как положено. Контрольная лампа на приборках VDO зажигается при считывании самой приборкой определённого сопротивления на ДУТ. Тогда, если бы ДУТ был не исправен (стрелка на нуле), то лампа не должна бы гореть и на 2-й фотке. Не понятно…

Уличил свободное время. Вынул топливный насос.

Осмотрел ДУТ. Вижу — стерлись дорожки, отвечающие за «нижнюю половинку бака» (так сказать). Поскольку магазина запчастей в радиусе 50км не было, пока попытался чуть удлинить (выгнуть) контакты бегунков, чтобы те доставали до дорожек, оставшихся целыми.

Резистивная плата ДУТ

Воткнул обратно. Не проверил — торопился ехать. Выехал и вижу, теперь он вообще ничего не показывает и лампа не горит.

Ездить без показаний топлива я конечно уже научился, и это не было теперь особой проблемой. Хотя однажды я всё-таки встал. Но причиной тому были какие-то архаровцы, слившие бензин (не весь — пару литров они мне всё же оставили, за что им конечно же поклон в пояс). Да и 5-литровая канистра горючки добавляла уверенности.

И вот я купил новый ДУТ. (Первый из трёх) Взял холодненького кваску и менять.

Снятый БН и новый ДУТ.

Выглядит новый ДУТ, честно говоря, ширпотребно. На старом ограничения крайних положений поплавка металлические, с возможностью их подогнуть и отрегулировать положения. На новом такой возможности нет. Как тарировать? — Только гнуть тягу поплавка

Обратить на это внимание нужно было ещё в магазине. Но позняк метаться

Старый слева, новый справа.

Старый слева, новый справа.

Что ж поменял, чутка поправив тягу поплавка, чтобы его крайние положения были на уровнях старого датчика. Зажигание. Показывает минимум, лампа горит — вроде бензина там столько же. Кажется, порядок. Однако, нет. Через день, заправив полный бак, показания упали к плинтусу и снова заглючили. Тут меня одолевает мысль, что я не обратил должного внимания на шаткий контакт колодки подключения ДУТ к БН.

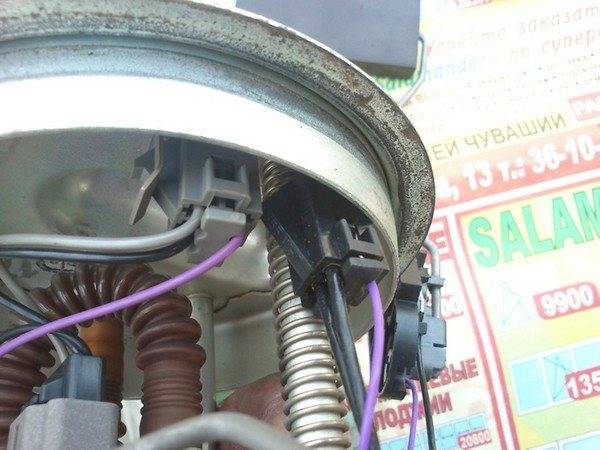

Колодка подключения БУД к крышке БН.

Неужели опять туда лезть?! Это сильный грусняк. Так прошло ещё примерно 2 недели.

Вновь разбираю. Теперь всё проверяю и осматриваю тщательно. Прозваниваю контакты — порядок. Всё подключаю (кроме непосредственно БН) и, отклоняя поплавок рукой на ДУТ, слежу за показаниями на приборке. Странное дело, стрелка на приборке реагирует то неадекватно, то вообще стоит. Осматриваю резистивную пластину ДУТ. Бегунок, «считывающий» значения с резистивной пластины, просто-напросто своей средней частью задевает местами за «массу» пластины. Естественно, никакой линейности значений сопротивления здесь не будет.

Общие сведения о датчике

На расхода топлива выводит информацию на приборную панель, где расположен соответствующий контроллер. Сам контроллер представляет собой шкалу со стрелкой, которая демонстрирует уровень оставшегося бензина в баке. Многие автовладельцы путают этот регулятор с контроллером давления топлива ВАЗ 2110, но это совсем не верно, ведь это разные устройства.

Где находится?

В отечественных «десятках» датчик топлива (ДУТ) расположен непосредственно в топливном баке, а чтобы сэкономить место, инженеры автомобильного концерна решили установить его в одной конструкции с бензонасосом. Соответственно, если не работает датчик уровня топлива, то для его диагностики и замен потребуется полностью снимать насос. Если вам нужно добраться до устройства, то придется демонтировать заднее сиденье и открыть люк, о чем мы расскажем ниже.

Бензонасос «десятки» в сборе с ДУТ

Устройство и принцип работы

По своей конструкции данный контроллер представляет собой реостат с нихромным сопротивлением. Регулируемый контакт устройства перемещается в результате воздействия рычага поплавка, оснащенного добавочным контактом. Следует отметить, что этот контакт, когда расположен в определенном положении, может замыкать контрольную цепь. В результате этого демонстрируется необходимость использования резервного объема бензина — в зависимости от конструктивных особенностей авто, резерв может составлять от 4 до 6.5 литров топлива. Как сказано выше, предупреждение водителей о нехватке горючего осуществляется на приборной панели посредством стрелок.

Сам по себе контроллер уровня топлива на ВАЗ 2110 представляет собой устройство, которое не может похвастаться большой надежностью. После того, как узел отработает определенный ресурс эксплуатации, его показания могут быть неверными. Обычно это обусловлено основным недостатком устройства — дорожка его контактной группы стачивается в результате силы трения бегунка. Так что если вас интересует вопрос — почему не работает датчик — то в первую очередь необходимо проверить дорожку (автор — канал alehtrikus).

Распространенные неисправности

В зависимости от конструкции, устройство можно будет отремонтировать, незначительно изогнув изгиб бегунка, то есть делать так, чтобы его рабочая поверхность находилась чуть выше. Если же износ слишком большой, то единственным выходом будет замена датчика топлива ВАЗ. Часто бывает такое, что неправильно показывает датчик уровня топлива ВАЗ 2110, решить проблему может регулировка устройства. Необходимо будет произвести демонтаж и изменить положение рычага от одной границы до другой. При этом нужно внимательно контролировать правильность монтажа индикационной стрелки на приборке.

Кроме того, ремонт устройства может быть произведен в том случае, если в автомобиле пустой бензобак, а стрелка при этом показывает наличие топлива в системе. Или если бак полный, а стрелка находится где-то на середине шкалы. В этом случае нужно будет произвести реставрацию правильных значений путем подгиба язычка. Таким образом, вы сможете увеличить полезный ход спицы.

Есть еще один способ изменения параметров устройства, он заключается в позиционном корректировании стрелки на приборке. Чтобы осуществить этот метод, потребуется много времени, поскольку придется снимать контрольный щиток.

В том случае, если вы уверены, что бак вашего автомобиля заполнен как минимум наполовину, но при этом стрелка на приборке показывает ноль, нужно выполнить следующие действия:

Сначала произвести диагностику технической кондиции группы контактов на тыловой части контрольного щитка. Если есть необходимость, нужно будет также подтянуть крепление штекера с проводом.
Также нужно проверить плавность перемещения спицы с поплавком

Обратите внимание на то, что она не должна останавливаться на промежуточных позициях.
Не лишним будет произвести диагностику регулятора на функциональность в целом.
Как вариант, также можно взять под контроль качество контакта проводки, идущей от аккумулятора, а также участка цепи, который проходит под ручным тормозом (автор видео — канал Автоэлектрика ВЧ).

Указатель уровня топлива и его неисправности

Рассматриваемая система измерения работает при помощи реостата с резистором, изготовленным на основе нихромовых частиц. Подвижная часть реостата, которая опущена в бензин, передвигается под воздействием рычага с поплавком. Другая сторона рычага представляет собой добавочный контакт. Если он размещается в конкретном положении, цепь регулировки процесса подпитки резервным топливом замыкается.

При этом под запас выделяется от 4 до 6,5 л топлива

Несмотря на всю важность устройства, на автомобилях ВАЗ 2110 датчик топлива довольно часто приходит в неисправное состояние. Но не во всех ситуациях требуется обязательная замена

Хватает лишь небольшой настройки, которая вернет указатель уровня топлива в работоспособное состояние.

Если вы обнаружили резкую смену значений индикатора расхода топлива, скорее всего, контактная дорожка сильно износилась под воздействием бегунка. В случае несущественного износа это можно исправить незамысловатым способом. Необходимо согнуть крепление бегунка так, чтобы он располагался немного выше проблемной области. Разумеется, при значительном износе контактной дорожки лучше заменить ее полностью.

Следующей распространенной неисправностью указателя являются неверные показания, то есть датчик указывает значение, не соответствующее действительности. В этом случае прибор нуждается в грамотной подстройке. Для того чтобы устранить эту проблему, необходимо отсоединить датчик от бензобака ВАЗ 2110, а затем отрегулировать индикатор расхода бензина. Положение стрелки подстраивается вручную, ее необходимо перевести из застрявшего положения в исходное, то есть к нулю.

Если стрелка перемещается с трудом и не достигает нужного положения, потребуется слегка согнуть язычок для подстройки, увеличив интервал хода стрелки. Нередко случается так, что топливный бак наполнен более чем наполовину, но индикатор указывает на его полную пустоту. В такой ситуации потребуется изучить все контакты указателя на предмет разрывов или отхода. Прежде всего нужно проверить проводку под приборной панелью.

Есть вероятность, что там ослабли крепления, удерживающие провода, и их нужно затянуть. Если приборная панель полностью исправна, необходимо исследовать промежуточные пути на предмет замыкания

Важно проверить всю проводку, начиная от приборной панели и заканчивая соединениями проводов массы и рукоятки ручника. Отсутствие каких-либо результатов будет свидетельствовать о том, что требуется замена датчика бензина

Приобретая новое устройство, необходимо уточнить его серийный номер и модель, чтобы подобрать идентичное. Эту информацию можно найти в руководстве к автомобилю. На ВАЗ 2110 устанавливаются датчики с различным сопротивлением, поэтому нельзя назвать конкретную модель, которая подойдет именно к вашему автомобилю.

Проверка работоспособности

Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

Для проверки вам в любом случае придется извлечь «подозреваемого».

1. В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
2. Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
3. Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
4. Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
5. Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
6. Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
7. В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
8. Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
9. Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.

Проверка состояния

Обратная сборка

Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Замена датчика бензина на ВАЗ 2110

Обновление указателя уровня топлива — это элементарный процесс, не требующий профессиональных знаний и опыта. Чтобы заменить это устройство, достаточно ознакомиться с методом разборки и сборки топливного узла автомобиля. В первую очередь потребуется демонтировать топливный насос, поскольку без этого не удастся добраться до самого датчика. Перед тем как приступить к работе, убедитесь, что бак ВАЗ 2110 содержит минимальное количество бензина. Лучше всего, чтобы его было не более половины на весь объем бензобака. Для замены топливного датчика потребуются следующие инструменты:

• отвертка;
• молоток;
• набор гаечных ключей.

Процесс демонтажа насоса

Снимите напольное покрытие в багажном отделении и открутите прямоугольную крышку черного цвета при помощи отвертки. Разъедините клемму аккумулятора с минусовым зарядом и разметьте трубки бензопровода в зависимости от того, какая из них идет на подачу, а какая — на возврат бензина. Направление топлива указывается на трубках при помощи стрелок. Гаечным ключом на 17 нужно раскрутить штуцер, а затем отвести патрубок, подающий горючее. После этого нужно отсоединить второй патрубок аналогичным способом.

Схема работы топливного насоса «десятки»

При помощи торцевого ключа на 7 раскрутите гайки, фиксирующие нажимной ободок. В большинстве случаев эти метизы хорошо закреплены, поэтому рекомендуется воспользоваться небольшим молотком. Необходимо разместить конец плоской отвертки на реберной части гайки и слегка ударить молотком по ее рукоятке. Как только ободок высвободится, нужно приподнять узел и вывести поплавок указателя из проема топливного бака, а затем снять насос. Теперь необходимо снять сам указатель.

Процесс демонтажа датчика

При помощи фигурной отвертки нужно раскрутить 2 винта, крепящие датчик к насосу. Так вы отсоедините электрический разъем топливного узла. Фиксирующие элементы необходимо разогнуть отверткой, а затем высвободить направляющие из корпуса бензонасоса. Датчик закреплен болтами и гайками, поэтому раскручивать их надо, придерживая обратную сторону шпильки.

Демонтировав корпус устройства, высвободите указатель легким движением. Теперь его можно отложить и приступить к замене на новый датчик

Перед обратной сборкой обратите внимание на все составляющие узла топливного обеспечения. При износе патрубков, втулок и уплотнителей рекомендуется произвести их полную замену, поскольку эти комплектующие стоят довольно дешево

Вне зависимости от обновления втулок, перед обратной сборкой их нужно обработать смазкой WD-40.

Несмотря на простоту процесса разборки и сборки узла топливного обеспечения, рекомендуется выполнять все работы крайне аккуратно. Помните, что бензин — взрывоопасное вещество, и малейшее упущение может привести к плачевным последствиям. Перед закрытием крышки запустите ненадолго мотор, чтобы проверить отсутствие утечки горючего.

Рекомендуем почитать:

• Процедура замены ремня ГРМ ВАЗ 2110
• Тормозная жидкость в автомобиле ВАЗ 2110: замена
• Основные принципы замены рулевых наконечников ВАЗ 2110
• Правильная замена троса сцепления на автомобиле ВАЗ 2110
• Опорные подшипники автомобиля ВАЗ 2110
• Датчик температуры: следим за ВАЗ 2110

Как измеряется уровень топлива в автомобиле

Взаимодействие между указателем уровня топлива и датчиком топлива основано на передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа передаваемого сигнала, различаются датчики уровня топлива. В современных автомобилях наибольшее распространение получили цифровые датчики, которые гораздо точнее аналоговых вариаций. Цифровой датчик получает аналоговую информацию об уровне топлива, которая преобразуется в сигнал, а после передается на указатель. При этом значение, которое поступает с датчика, рассчитывается исходя из геометрических параметров топливного бака и учитывая поправку на неравномерность распределения топлива по резервуару.

Непосредственно за измерение уровня топлива в автомобильных баках отвечает поплавок, который, представляющий собой цифровое потенциометрическое устройство. Он изготавливается из легких материалов (пластик, пенопласт, легкие металлы), чтобы находиться постоянно на поверхности топлива, тем самым передавая показания датчику

Подобная система измерения уровня топлива в баке простая, надежная и недорогая, что важно при массовом производстве автомобилей

Поплавковые датчики можно разделить на два типа:

• Рычажные. В таких типах датчиков поплавок соединяется с реостатом через металлический рычаг. Соответственно, при увеличении или уменьшении уровня топлива поплавок начинает движение, за ним поворачивается рычаг, движение передается на реостат и его сопротивление изменяется. Информация об этом сопротивлении, с учетом различных факторов, передается в виде цифрового сигнала на указатель уровня топлива.
• Трубчатые. Поплавок в подобных датчиках уровня топлива устанавливается внутри специальной трубки, которая монтируется в топливный бак. Поплавок в трубке зафиксирован таким образом, чтобы его движение было возможно только по вертикальной оси. В нижней части трубки находится отверстие, в которое поступает топливо. При поступлении топлива поплавок поднимается, при уменьшении его количества опускается. Параллельно движению поплавка располагают контактные кольца на проводах, замыкание которых фиксирует информацию об уровне топлива, передаваемую на указатель.

Трубчатые датчики уровня топлива считаются более точными, чем рычажные. Преимущества трубчатой конструкции особенно проявляются при движении автомобиля в горку, с горки или на поворотах, когда уровень топлива в баке колеблется, и рычажная система может считывать не до конца достоверные показатели. При этом трубчатый датчик уровня топлива более дорогой, чем рычажный, и он может быть установлен не во все топливные баки, из-за ограничений геометрической формой.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

1. Снимаем минусовую клемму АКБ.

2. Снимаем подушку заднего сиденья.

3. Отгибаем напольное покрытие, очищаем лючок топливного модуля от грязи и пыли.

4. Снимаем лючок.

5. Отключаем контактные колодки от модуля питания.

6. Отключаем топливную магистраль магистраль — два штуцера ключом на 17, отводим трубки в сторону.

7. Головкой на 7 и воротком с трещоткой откручиваем прижимную шайбу.

8. Осталось аккуратно вынуть весь топливный модуль в сборе из бака.

9. Крестовой отвёрткой откручиваем винты крепления датчика от корпуса модуля.

10. Отгибаем отвёрткой фиксаторы и вынимаем направляющие.

11. Выкручиваем гайки (ключ на 5) крепления крышки и отделяем датчик от насоса.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом. Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Регулятор коленвала

Новый контроллер коленчатого вала для «десятки» В зависимости от типа автомобиля, на 16- и 8-клапанном двигателе места расположения всех контроллеров могут быть разными. Тем не менее, все эти устройства объединяются в одну функционирующую систему, и регулятор коленчатого вала в этом случае — не исключение. Благодаря этому контроллеру электронная система управления двигателем «десятки» может самостоятельно выявить, в какой момент подавать бензин и искру через свечи зажигания для того, чтобы зажечь горючую смесь. Фактически, конструкция устройства представляет собой магнит, а также катушку из тонкой проводки.

Датчик коленвала имеет определенные преимущества:

1. Как показывает практика, на «десятках» этот регулятор может работать достаточно долго. Его ресурс эксплуатации не снижается даже в результате использования силового агрегата автомобиля при увеличенных нагрузках.
2. Регулятор коленвала работает совместно со шкивом этого вала.
3. Если устройство выходит из строя, запуск двигателя может быть невозможен. Либо же при поломке регулятора параметры оборотов будет снижены до 3.5 тысяч в минуту.

Данный контроллер устанавливается на масляном насосе, фактически на самом верху зубцов вала. Вернее, в одном миллиметре от зубчиков. Подробнее о том, как самостоятельно произвести замену данного контроллера, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Признаки неисправности датчика: правила самостоятельной диагностики

Первым и самым явным признаком выхода топливного датчика из строя является несоответствие между показаниями УУТ (указателя уровня топлива и состоянием бензобака). Правда, нельзя скидывать со счетов и другую причину: ведь вполне может быть разорван контакт между ДУТ и УУТ или возникнуть неполадки в приборной панели. Но это случается реже и легко диагностируется.

Датчик уровня топлива ВАЗ2110 работает некорректно, если подключен неправильно или неверно установлен поплавок. Если исправить ошибки, то прибор начнет давать верные показания. Но погрешности дают знать о себе сразу после неверной установки ДУТа, а если прибор длительное время функционировал корректно, и в один прекрасный день начал врать, значит, имеют место неполадки в его работе.

Сначала проводится визуальный осмотр деталей, находящихся снаружи. Наличие окислений на разъемах и клеммах выявляются сразу. Если они не значительны, то контакты зачищаются. Потенциометр тоже можно вскрыть, поддев тонкой отверткой крышку и осмотреть состояние бегунка и резистивных дорожек.
