Замена цепи ГРМ Пежо 308 ep6 своими руками: фото и видео

Замена натяжителя цепи

Сегодня заменил натяжитель цепи. Планировал раньше, но только сейчас дошло дело. После перепрошивки двигателя (телезагрузки) двигатель стал работать абсолютно ровно, но до наступления тепла. На солнце и просто при температуре ближе к +20град.

пуск после ночной стоянки в гараже или на улице сопровождался тарахтением в первые 1-2сек пуска и плавающими оборотами и тряской двигателя (расколбас). Думал, читал и решил заменить натяжитель, т.к. пробег 151000км и как мне думалось, как-то это должно помочь решить проблему, да и просто уже пора. Сомневался покупать оригинал от PSA или SWAG.

Почитал запись scsi в его БЖ и стало ясно, что и оригинал и SWAG — в упаковке лежат натяжители от фирмы IWIS.

Пружина очень тугая. Двумя руками с трудом.

Для замены понадобится головка на 27 с трещеткой (для самого натяжителя) и торекс №30 (открутить саморезы крепления ДЗ), короткая плоская отвертка (для откручивания хомута левого воздушного патрубка от ДЗ) и советую прихватить небольшое зеркало (мне очень пригадилось).Снимаем резонатор, патрубок до воздушного фильтра, крпус фильтра сдёргиваем вверх и сдвигаем в строну.

Снимаем левый воздуховод на ДЗ:

Дальше начинается веселуха со снятием дроссельной звслонки. Отключаем разъём и откручиваем три самореза:

Вот из-за неё я покоцал все руки

Родной натяжитель не сопливил, открутился очень легко.

Перед установкой нового я его немного прокачал в масле, т.е. в небольшой ёмкости наливаете масло так, чтобы скрылась шляпка болта выше отверстия (шляпкой вниз) и делаем несколько нажатий на шток.

Замена цепи ГРМ на Пежо 308 1.6 EP6 и EP6TD в техцентре FransAvto.

Цепь грм пежо 308 является важной составляющей под капотом автомобиля. Если вовремя не сделать замену на новую, возможны не утешающие последствия. Т.к

могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику

Т.к. могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику.

Стоимость замены цепи в нашем тех центре.

Стандартная замена цепи пежо 308 1.6 EP6 работа с запчастями цена: 15000р

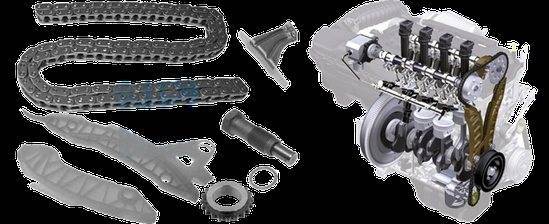

В комплект входит:

Работа
Цепь ГРМ 9822827080
Натяжитель цепи 9816058580
Успокоитель цепи верхний 081841
Направляющая цепи 2 шт. 081833/081840
Сальник коленвала передний 0514C8
Прокладка клапанной крышки (ком-кт) 0249F4
Шестерня коленвала 0513C8
Болты 3 шт. 082026*2/082027

Полная замена цепи ГРМ на пежо 308 1.6 работа с запчастями цена: 24000р

В комплект входит:

Работа
Цепь ГРМ 9822827080
Натяжитель цепи 9816058580
Успокоитель цепи верхний 081841
Направляющая цепи 2 шт. 081833/081840
Передний сальник коленвала 0514C8
Прокладка клапанной крышки (ком-кт) 0249F4
Шестерня коленвала 0513C8
Шестерня выпускного распредвала (муфта изменения фаз газораспределения выпуска) 0805K1
Шестерня впускного распредвала (муфта изменения фаз газораспределения впуска) 0805K2
Болты 3 шт. 082026*2/082027

Получить консультацию или записаться на ремонт и техническое обслуживание Вы можете позвонив нам по телефону +7(495)507-26-33 . Звоните!

Адрес нашего техцентра где мы проводим замену цепи на Пежо и Ситроен.

Замена Грм Пежо 308 Ep6

»» Как поменять цепь привода ГРМ на Peugeot 308, 408, 3008 с двигателем EP6

Прежде чем менять даты, вам нужно проверить капот, чтобы посмотреть, поможет ли вам здесь специальное устройство (шаблон натяжителя) по меркам вот так это выглядит Фото

В двигателе EP6 шаблон привинчивается вместо натяжителя, сначала вкручивается внутренний штифт, вкручивается в соответствии с основной резьбой по полной программе рук, а внутренний шток прикручивается руками к легкая остановка, ее не нужно крутить с большим усилием, достаточно затянуть, продолжать затвердевать с помощью линейки или суппорта; на атмосферном двигателе EP6 должно быть до 73 мм. на двигателе с турбонаддувом EP6DT 71 мм. Чтобы купить шаблон мифа, в моем тестировании есть возможность установить временные метки, где цены довольно низкие.

Желательно внести изменения в цепь привода ГРМ на Peugeot 308 с двигателем EP6 на подъемнике, если нет тока, вам придется немного повозиться, потому что вам нужно открутить правильную опору двигателя и установить метку маховика. Находится в самом низу двигателя, но что осталось сделать на фото вы увидите у нашего клиента.

ситроен DS5 заменяет цепь ГРМ ep6 ep6cdt

пример Peugeot 308 Turbo, двигатель с турбонаддувом еще проще ремонтировать все, что выглядит следующим образом, только крышка клапана отличается, а на выпускном распределительном валу установлен переключатель фазы.

Специальный маркировочный инструмент для двигателей EP6 и (ссылка на установочные комплекты) Likota дешевле.
Воротник, маленький на 1/4 и большой на 1/5

18 для болта шкива коленчатого вала
10 Откручиваем крышку клапана
8, откручиваем верхнюю крышку
на 27 для натяжителя цепи
E16 для болтов распределительного вала
Torex T40 открутить нижние амортизаторы
Снятие дроссельной заслонки Torex T30 (не турбо модель)
поз. 16 для снятия опоры на двигателе в сборе
Гаечный ключ ()

Для удобства не найти весь инструмент. К таким распространенным слухам легче сразу отнестись, это будет ей безразлично.

Открутите воздушный фильтр, снимите его с направляющих и отведите в сторону
Открутите крышку клапана и снимите ее, возьмитесь за рукоятку 18-й головки и поверните шкив коленчатого вала примерно на распределительный вал, чтобы обозначить его ниже

Внимание, если вы не хотите пропустить галочку, поверните вал против часовой стрелки, поверните вал еще на два оборота, пока он не коснется.

Осторожно: сервисная установка коленчатого вала расположена таким образом, чтобы наш клиент оставался с поршнями, которые находятся на одном уровне с промежуточным, между верхней и одной из мертвых точек. Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока

Сначала соберите всю цепь и демпферы перед установкой, как показано на фото, а затем опустите его до установленного срока.

Перед установкой шасси необходимо обезжирить звездочку цепи и звездочку коленвала.

Для замены цепи привода ГРМ в соответствии с правилами производителя требуются новые детали:

0805K1 — Распределительный вал, впускной
0805K3 — выпуск турбо распределительного вала (Peugeot EP6CDT)
0513C8 — Цепь привода ГРМ, нижняя (Peugeot EP6)
0249E6 — Прокладка крышки клапана (Peugeot EP6CDT)
082028 — Уплотнительная шайба
0249E7 — (Candle Wells) (Peugeot EP6CDT)
025057 — DIAM Болт 6X100-20
0516K5 — Болт коленчатого вала
080677 — Болт распределительного вала
080678 — Болт распределительного вала
082026 — болт цепи привода ГРМ
082027 — Болт
1606466680 — Болт шкива коленчатого вала
0829G3 —
V861831780 — Цепь газораспределительного механизма (Peugeot EP6CDT) Turbo
081830 — цепь направления, справа. (Peugeot EP6CDT) Турбо
081831 — Направление цепи газораспределения влево. (Peugeot EP6CDT) Турбо
081829 — Верхняя направляющая цепь сверху. (Peugeot EP6CDT) Турбо

Рекомендуется смазывать крепежный болт коленвала смазкой резьбы.

Крутящий момент затяжки:

EP6 Time Kit без крепления

Натяжитель цепи — 8,5 дН.м
3 болта крепления демпфера — 2,5 дН.м
Болт крепления листа коленчатого вала — момент затягивания 5 дН.м, последующее угловое затягивание на 180 градусов
Три болта шкива установленного оборудования — 2,8 дН.м
Монтажный болт фазовращателя — затяжка с моментом 4 дН.м и дальнейшее угловое затягивание на 180 градусов
Болт вала кулачка зонтика — затяжка 4,5 дН.м. Далее угловое затягивание составляет 90 градусов

Будьте осторожны, чтобы не перепутать фазовые переключатели — на входе марка IN35, на выхлопе EX30

Смена цепи ГРМ Peugeot 308 ep6 фото отчет фото

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и запчасти собраны, можно приступать к замене

Для этого желательно поставить автомобиль на подъёмник или поддомкратить передок, соблюдая все меры предосторожности. Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо

После этого демонтируем защиту двигателя и правый пластиковый подкрылок. Далее чётко следуем заданному алгоритму:

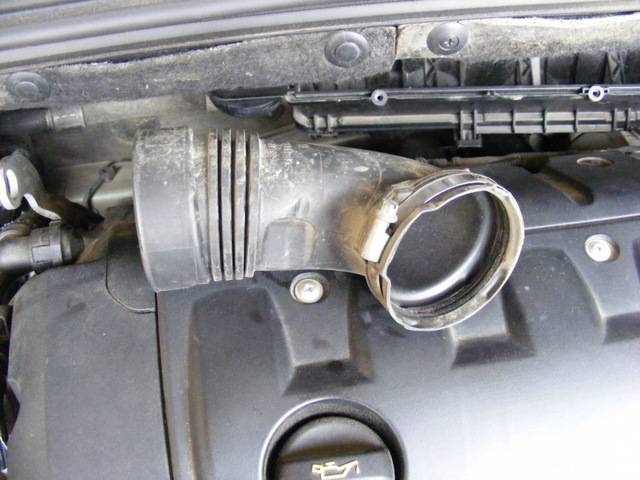

Снимаем воздушный фильтр, патрубки аккуратно отводим в сторону.
Демонтируем воздушный фильтр двигателя.
Снимаем декоративную пластиковую крышку, отключаем датчики положения распредвалов, снимаем клапанную крышку.
Откручиваем защитную крышку двигателя и извлекаем катушки.
Выкручиваем болты крепления крышки.
При помощи воротка и головки на 18 проворачиваем коленвал до полного совпадения с метками на распредвалах снизу. В том случае, когда выставить валы по меткам не получилось с первого раза, вращать коленвал назад категорически не рекомендуется. Придётся сделать ещё два оборота и точно совместить метки.
Устанавливаем нижний маркер (из набора для замены) в отверстие и фиксируем маховик.
Вынимаем масляный щуп, откручиваем головкой на 16 подушку двигателя и слегка приподнимаем его.

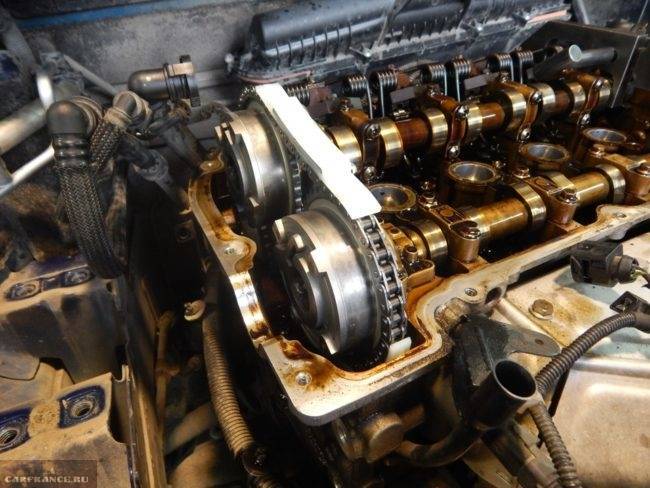

Устанавливается верхнее приспособление для фиксации меток распредвалов.
Фиксируем распредвал спец инструментом.
Откручиваем болт натяжения ремня генератора, снимаем ремень.
Ослабляем болт натяжения ремня генератора и демонтируем ремень.
Выкручиваем три болта фиксации приводного ролика помпы.
Снимаем верхний успокоитель и натяжитель цепи, если он ещё не снят.
Откручиваем болт крепления звёздочки впускного и выпускного распредвалов. При этом нужно следить, чтобы цепь со звёздочками не упала в картер двигателя.
Устанавливаем переднее приспособление монтажным болтом и устанавливаем на него цепь.
Откручиваем четыре болта крепления крышки ступицы коленвала.
Снимаем ступицу.

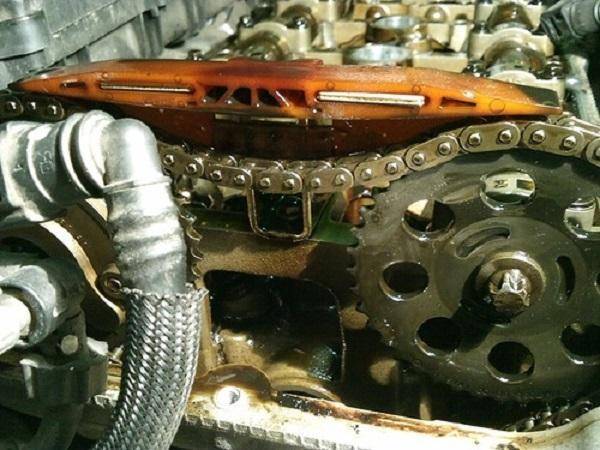

Вынимаем цепь ГРМ вместе с боковыми успокоителями.
Снимаем приводную шестерню и сальник.
Цепь снята, перед установкой нового комплекта необходимо промыть специальным обезжиривающим составом приводную звёздочку и ступицу коленвала.
Цепь ГРМ, успокоители и шестерни сняты.

Для установки цепи необходимо собрать два боковых успокоителя и звёздочку вместе с цепью, только после этого устанавливать их на место. При установке звёздочек распредвалов не путаем местами фазовращатели — выпускной маркирован символами ЕХ30, а впускной — IN35. Перед фиксацией одноразовым болтом звёздочки коленвала, резьбу болта смазывают контрящим герметиком.

Вот так выглядит после замены.

Если приспособления были использованы правильно и по инструкции, после установки цепи метки совпадут, двигатель запустится без проблем. Удачной всем работы и солнечных дорог!

Видео о замене цепи ГРМ на Пежо с двигателем EP6 Турбо

The following two tabs change content below.

Об авторе:
Последние статьи:

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Цепь ГРМ Peugeot 308

Газораспределительный механизм двигателя снабжён приводом, который регулирует фазы распределения впускных/выпускных клапанов и механизмов в цилиндропоршневой системе. Всего существует три типа приводов: цепной, ременной и зубчатый. На Пежо 308 с самым распространённым 120-сильным агрегатом ЕР 6 установлена цепная передача.

ЕР 6 – четырёхцилиндровый агрегат с верхним типом расположения распредвалов по два клапана на цилиндр (DONS). В зависимости от модификаций различают атмосферную и турбированную дизельную версии объёмом 1.4 и 1.6 литра мощностью от 90 до 270 л.с.

В обеих версиях моторов привод ГРМ на Пежо 308 работает по одному принципу, разница будет в показателях величины допустимого износа успокоителей цепи при диагностике. Новый установочный комплект цепи ГРМ подбирают по VIN автомобиля, где учитываются параметры двигателя для каждой конкретной модели.

Основные узлы привода:

Принцип работы ГРМ состоит в синхронной работе двух валов: распределительного и коленчатого. Распредвалы приводятся в движение через муфту фаз газораспределения, получая вращение от коленчатого вала.

Кулачки на распредвалах набегают на пружинные рычаги клапанов, обеспечивая фазы впуска топливной смеси и выпуска отработанных газов. Регулировка фазораспределения механизма зависит от двух факторов: расположений специальных меток на валах и величиной натяжителя цепи.

При соблюдении регламентного ТО цепь привода ГРМ на Пежо 308 может служить до 150 тысяч км пробега. Износ цепи будет проявляться следующими симптомами:

Во время запуска двигателя слышен характерный гул двигателя на холостых оборотах, возможны сбои в работе клапанной системы на малых оборотах
Проблемы с запуском при минусовой температуре холодного агрегата и признаки «троения» на холостом ходу
Наблюдается повышенный расход топлива и масла
Внезапные остановки двигателя на холостом ходу и малых оборотах
Неустойчивая работа агрегата с явными признаками дымного выхлопа отработанных газов
Отказы запуска двигателя при работающем стартере и системе зажигания

Проблема с цепью ГРМ определяется бортовым компьютером, который выдаёт чек на ошибку «аntipollution system faulty». Также во время сбоев на бортовой панели приборов будет гореть индикатор «Check Engine». Если проблема не решается с помощью регулировки натяжителя цепи, то привод подлежит замене полностью. Замену можно произвести своими руками при условии соблюдения технического регламента и специального набора инструментов.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

воротки маленький и большой (1/4 и 1/2 соответственно);
набор головок;
набор ключей;
торэкс Т30 и Т40;
отвертку.

Из расходных материалов нужно приготовить:

цепь;
натяжитель цепи;
3 шт. успокоителя;
новые болты распределительных валов;
звездочки распредвала и коленвала;
прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал. Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
Снимаем переднее правое колесо, подкрылок и защиту двигателя.
Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
Затем демонтируем декоративную крышку двигателя.
Отключаем датчики положения распредвалов, электропровода от двигателя.
Отключив питание от катушек зажигания, снимаем последние.
Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла.
Демонтируем подушку двигателя.
Далее снимаем ремень привода дополнительного оборудования.
Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
С помощью специального устройства закрепляем маховик и распределительные валы.
Снимаем натяжитель цепи.
Снимаем шкивы распределительных валов впускных клапанов и выпускных.
Откручиваем ступицу коленчатого вала.
Снимаем цепь привода ГРМ.
Затем нужно снять неподвижную направляющую и направляющую натяжителя.
Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
Шкив шестерни привода устройства газораспределения установите на коленвал.
Устанавливаем на место ступицу коленвала.
Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
Затем устанавливаем натяжитель и успокоитель цепи.
Устанавливаем на штатное место уплотнительное кольцо.
Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала.
Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
Устанавливаем головки блока крышку.
Присоединяем все патрубки.
Возвращаем на место масляный щуп.
Устанавливаем обратно катушку зажигания и подключаем ее питание.
Подключаем все датчики, электропроводку.
Прикручиваем декоративную крышку.
Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
Ставится на место защита двигателя.
Устанавливается подкрылок и правое колесо спереди.
В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Ресурс цепи

Меняем цепь грм на инжекторной ниве 21214

Цепь ГРМ на Ситроене будет служить как минимум 170 000 км. Конечно, этот регламент может быть нарушен, если не соблюдать определенные правила эксплуатации двигателя. Во-первых, крайне не рекомендуется эксплуатировать автомобиль при повышенных нагрузках. Старайтесь не так часто использовать прицеп. Это создает дополнительную нагрузку на ремень. Во-вторых, если хотите, чтобы ремень служил дольше, забудьте про экстремальное вождение.

Если цепь сильно износится, она даже может оборваться. Хотя, конечно, происходит это крайне редко. Менять цепную передачу следует при появлении следующих дефектов:

на малых оборотах мотор стал “рычать”, то же происходит и на холостых оборотах;
двигатель уже не запускается с первого раза, а частенько делает это только после нескольких попыток;
машина начинает “съедать” намного больше масла и горючего;
мотор может начать внезапно глохнуть;
компьютер начал выдавать ряд профильных ошибок.

Конечно, главным поводом для замены является регламентный пробег. Если время вышло, привод нужно менять, так как он обязательно успел получить большую степень износа. Износ наступит раньше времени, если авто эксплуатируется в условиях большого города. Но не стоит сразу же кидаться менять цепь. Вполне возможно, что она еще не полностью выработала свой ресурс. Вышеозначенные симптому могут говорить не только об износе цепи, но и о поломках других деталей узла ГРМ. Профессионалы рекомендуют приобрести набор Ликота. С его помощью можно проводить безошибочную диагностику состояния деталей. Он здорово поможет выставить точно по меткам валы и настроить регулировку фаз VTI. Также набор включает в себя специальное устройство, которым определяется степень натяжки цепи.

Что же такое Ликота и каким образом данный прибор работает? Это резьбовая втулка, которую ввинчивают вместо натяжителя. В инструкции по его эксплуатации четко описан весь процесс замера натяжения цепной передачи. Ничего сложного там нет. Стоит прибор около 8 000. Но покупать его необязательно. Многие определяют растяжение цепи по характерному шуму, который при этом начинает издавать двигатель

Ну и, конечно, нужно обращать внимание на внешние признаки – сколы, наличие люфта между звеньями. Если стандартная натяжка уже не дает результатов, цепь нужно обязательно заменить. А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

новый привод;
шкивы распредвалов;
уплотнительные муфты;
шкив коленвала;
натяжитель;
3 успокоителя;
ступица коленвала;
набор сальников и прокладок;
воротки;
набор головок;
набор ключей;
динамометрический ключ;
отвертки с различными наконечниками;
герметик.

В каких случаях необходима?

Цепь ГРМ имеет такое же назначение, как и зубчатый ремень ГРМ. Они служат для синхронного взаимодействия коленчатого и распределительного валов. Благодаря им клапана и поршни, двигаются одновременно не мешая друг другу. Если это нарушается, например, в случае обрыва ремня, то клапана встречаются с поршнями и гнутся, что может привести к капремонту мотора. Преимуществом цепи является то, что она не рвется, поэтому капитальный ремонт из-за обрыва не грозит.

Провисание цепи ГРМ

При длительной эксплуатации автомобиля Пежо 308 цепь ГРМ со временем вытягивается. Происходит это по причине износа шарнирных сочленений. Они изнашиваются, увеличивается шаг между звеньями. Цепь необходимо менять, если:

исчерпана возможность регулирования ее натяжения;
при совпадении меток на распредвале, не совпадают метки коленвала;
обнаружены сколы на втулках, появились трещины на щечках.

Если увеличивается шаг, двигатель не ровно работает на холостом ходу. Изношенные звенья растягиваются неравномерно, поэтому цепь вокруг звездочек натягивается то сильнее, то слабее.

Растянувшаяся цепь сильнее шумит, двигатель хуже заводится, увеличивается расход топлива.

Опасно перескакивание цепи на 1-5 зубьев. В лучшем случае автомобиль просто остановится, в худшем поршни встретятся с клапанами и может потребоваться капитальный ремонт двигателя. Поэтому следует регулярно проверять натяжение цепи ГРМ.

Его можно проверить с помощью специального приспособления, выполняющего роль натяжителя.

Этот шаблон устанавливают на место натяжителя. Сначала выкручивается внутренний штифт, одновременно вкручивается внутренний шток. Замеряется зазор с помощью линейки или штангенциркуля. Для атмосферного мотора Пежо 308 не должно превышать 73 мм, для турбированного – 71 мм.

Шаблон натяжителя для проверки натяжения

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

регулировать натяжку цепи больше не представляется возможным;
метки на валах больше не совпадают;
на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

цепь рвется редко, намного чаще она растягивается;
делается цепь из твердого материала;
при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Замена цепи ГРМ Пежо 308 с двигателем ep6 1.6 своими руками на видео + фотоотчет

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами. Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается. Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

регулировать натяжку цепи больше не представляется возможным;
метки на валах больше не совпадают;
на расходнике видны сколы или другие повреждения.

У цепной передачи есть свои неоспоримые преимущества:

цепь рвется редко, намного чаще она растягивается;
делается цепь из твердого материала;
при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

домкрат;
воротки;
головки;
ключи;
отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
Демонтируем переднее колесо справа и подкрылок.
Снимаем воздушный фильтр, отсоединив воздушный патрубок.
Снимаем кожух с двигателя.
Отсоединяем датчики движения распредвалов.
Демонтируем катушки зажигания, отсоединив питание от них.
Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
Снимаем крышку блока цилиндров.
Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
Снимаем подушку мотора.
Демонтируем ремень привода доп. агрегатов.
Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
Прокручиваем коленвал до положения фиксации маховика.
Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
Демонтируем цепной натяжитель.
Снимаем все шкивы.
Демонтируем ступицу коленвала.
На следующем этапе снимается сама цепь ГРМ.
Демонтируем направляющие натяжителя.
Снимаем шестеренку коленвала.
Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
Теперь собираем все направляющие, цепь и все это устанавливаем.
Выставляем все необходимые метки.
Ставим на коленвал шкив шестеренки привода ГРМ.
Устанавливаем ступицу коленвала.
Ставим на свои места все шкивы.
Делаем установку натяжителя и успокоителей.
Ставим кольцо уплотнения.
Устанавливаем шкив привода доп. оборудования.
Надеваем ремни дополнительных агрегатов.
Ставим масляный щуп и все патрубки.
Ставим на место кожух мотора, патрубки.
Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Меняем цепь грм на Пежо 308 EP6 своими руками: когда менять, видео внутри

Замена натяжителя цепи

Замена цепи ГРМ на Пежо 308 1.6 EP6 и EP6TD в техцентре FransAvto.
