Какие внутренние и внешние факторы влияют на износ вентиляции
Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.
Изношенная вентиляционная система
Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.
Как проверить клапан вентиляции картерных газов

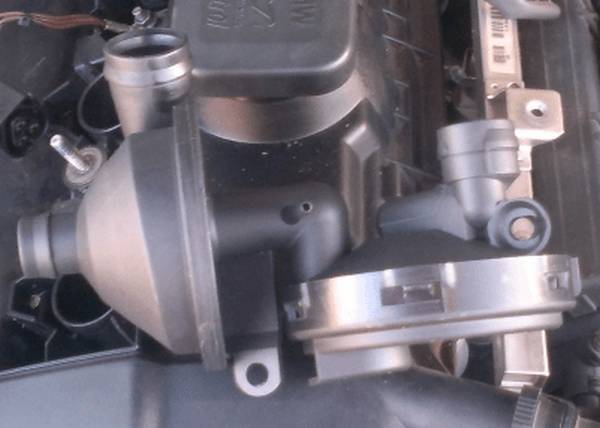

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:
- корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
- крышку;
- диафрагму (мембрану клапана вентиляции картерных газов);
- возвратную пружину.
Принцип работы такого механизма следующий:
- когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
- на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
- на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.
По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.
Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.
Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.
Картерные газы — как работает система вентиляции с клапаном PCV
Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.
Вентиляция картерных газов двигателя
При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.
Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.
Как работает система вентиляции картерных газов
До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.
Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.
Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:
- система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
- система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.
В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.
В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.
Диагностика и ремонт системы вентиляции картерных газов
Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.
Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.
После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом. После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.
ВКГ (вентиляция картерных газов) — Словарь автомеханика
Вентиляция картерных газов сокращенно этот термин звучит как ВКГ.
Во время процесса работы автомобильного двигателя,
часть газов при обработке попадает в картер,
что приводит к увеличению давления и провоцирует
поломки и нарушение правильной работы. За очистку злополучных газов и отвечает
система вентиляции картерных газов
Преимущества ВКГ:
- регулирование давления картерных газов, которые поступают в коллектор;
- повышение работоспособности;
- понижение уровня износа запчастей.
Для того, чтобы картер работал правильно, нужно учесть два основных аспекта:
- подвод «нового» воздуха;
- отделение ненужных газов.
Системы ВКГ можно условно разделить на два вида: системы закрытого типа и системы открытого типа.
Принцип работы открытых систем ВКГ состоит в том, что они используют свежий воздух из вне.
Другой же тип вентиляционных систем КГ впитывает его с помощью элементов питания.
Также следует отметить, что есть несколько методов отвода картерных газов:
эжекционный и принудительный.
Принцип работы системы вентиляции картерных газов:
- используется разряжение, которое возникает в коллекторе двигателя;
- при помощи разряжения газы выводятся механизма;
- газы очищаются от масла в маслоотделителе;
- очищенные газы отправляются в картер, где смешиваются с воздухом;
- воздух с газами направляется в камеры сжигания, где и сжигаются.
Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе
Проблема нагара – одна из многих, что провоцируют ухудшение работы двигателя.
Откуда он появляется? Даже после переработки, картерные газы все равно имеют в себе масло.
В результате брожения газов туда-обратно, клапан начинает загрязнятся и,
накопив уже солидное количество этого осадка, начинает набирать грязь.
В результате этого циркуляция нарушается и могут возникнуть другие плохие последствия.
Как решить проблему нагара?
Не нужно быть гением, чтобы додуматься до того, что периодически клапан и камеру сапуна
нужно чистить.
Самостоятельную чистку вентиляции картерных газов можно реализовать вопреки утверждениям,
что это очень тяжело. На самом деле все проще, чем вам кажется.
Следует прочитать о самом процессе.
Это вы можете сделать даже на различных форумах в сети интернет.
Ниже предоставлена стандартная базовая инструкция очищения вентиляции картерных газов:
Дабы избежать пагубного влияния картерных газов —
требуется периодическая чистка системы
Для начала нужно открутить бачок ОЖ и отсоединить провод от датчика и трубку блока.
После того, как вы заткнули трубку, идущую к блоку, нужно закрепить бачок в вертикальном положении.
Дальше нужно отсоединить ДЗ, трубку от блока и вытащить его наружу.
Следующим делом будет раскручивание хомуты у тройника.
После этого нужно отсоединить клапаны от необходимых вам мест.
Прочищаем все детали, находящиеся за клапаном.
Соберите все в обратном порядке.
Но этого не всегда бывает достаточно. В противном случае,
вам необходимо обзавестись таким устройством, как маслоуловитель.
Принцип его работы заключается в том, что картерные газы с парами масла
попадают в так званую «ловушку».
Признаки неправильной работы
- Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
- Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
- Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
- Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
- Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.
История развития и виды систем вентиляции картера
Для этого мы обратимся к научной литературе. Да-да, именно к ней, а не к блогерам на Ютубе и не к тысячам сайтов в интернете, которые зачастую дают недостоверную информацию, перепечатанную друг у друга.
Возьмём для примера книгу издательства “Высшая школа” под названием “Двигатели внутреннего сгорания” 1971 года издания.
На год не смотрите, с тех пор в системе вентиляции картера особо ничего не изменилось.
Я в своё время учился именно по ней и она, в том числе, помогла мне защитить дипломную работу на отлично.

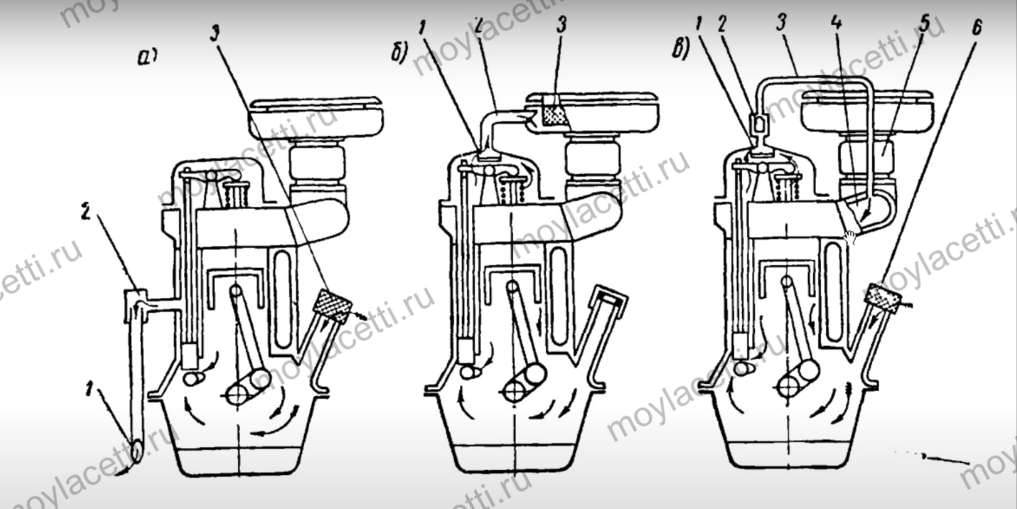

Вот здесь изображено три варианта систем вентиляции картера
На первом рисунке (а) изображена вентилируемая система открытого типа. Воздух из вне заходит через маслозаливную горловину, циркулирует в полости картера и выводится с картерными газами через эжекционную трубку в атмосферу. Трубка имеет на конце косой срез. При движении автомобиля в районе этого среза создается область разрежения от встречного потока воздуха. Это позволяет улучшить отсос газов из картера.
Данная система проста и надежна, но от нее пришлось отказаться, так как картерные газы являются самыми ядовитыми, которые выделяет двигатель внутреннего сгорания. Поэтому выводить их просто в окружающее пространство неразумно. А в последствии, с принятием норм токсичности, и вовсе запрещено.
Поэтому на свет появилась система, которая изображена на рисунке (б).
Это не вентилируемая, а вытяжная система. Здесь нет доступа свежего воздуха, а газы отводятся под клапанную крышку, в которой расположен маслоотделитель и далее выводятся в корпус воздушного фильтра. А затем поступают в цилиндры двигателя.
Система эта рабочая и экологичная, но она имела значительный недостаток – масляные пары очень сильно загрязняли весь впуск, дроссельную заслонку и жиклеры карбюратора.
Поэтому появился третий вариант системы, который изображен на рисунке (в).
Здесь картерные газы отводились уже за дроссельную заслонку. Это позволило значительно уменьшить загрязнение впуска. Но в то же время возникли другие проблемы. Так как отвод был за дроссель, то это влияло на работу двигателя и на разрежение после карбюратора. Поэтому был установлен клапан (2), который изменял свою пропускную способность, в зависимости от режима работы двигателя. Также в данной системе нужен доступ свежего воздуха, чтобы не создать в картере сильное разрежение.
Мы же рассмотрим гибрид второй и третьей системы, так как именно они и применяются на большинстве современных автомобилей. И в том числе на Шевроле Лачетти.
Обслуживание клапана PCV
Помимо визуальной проверки состояния различных PCV и связанных с ними компонентов, проверьте систему во время работы двигателя.
- Тестирование на вакуум
- Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы прогреть его до рабочей температуры.
- Затем откройте капот и отсоедините клапан от крышки и заблокируйте конец клапана пальцем. Вы почувствуете вакуум от всасывания системы на кончике пальца и заметите кратковременное падение скорости холостого хода примерно на 40–80 об / мин.
- Если вы заметите большее падение оборотов и холостые обороты двигателя, ваш клапан PCV может застрять в открытом положении.
- Если вы не чувствуете вакуум на кончике пальца, проверьте шланги на наличие грязи, препятствующей потоку воздуха. При необходимости очистите клапан и шланги разбавителем для лака и тонкой щеткой для шланга.
- Альтернативные тесты
- Еще один способ проверить вакуум — зажать или заблокировать вакуумный шланг, соединенный с клапаном PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. Если нет, ищите заблокированный или ограниченный вакуумный шланг или клапан.
- На некоторых двигателях доступ к PCV затруднен. В этих моделях вы можете снять щуп для измерения уровня масла в двигателе и закрыть отверстие в щупе с помощью куска ленты.Когда двигатель работает на холостом ходу, снимите крышку с масляной заливной горловины на крышке клапана. Затем поместите тонкий кусок картона поверх отверстия. Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае произошла утечка в системе или система засорена. Проверьте состояние шлангов, их соединений и прокладки.
Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?
Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!
Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.
2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».
3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:
Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!
4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.
5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).
Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!
Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:
Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:
Источник
Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник
Способы проверки картерных газов
Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:
Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.
При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.
Когда ее сильно подкидывает, такое явление означает, что просели кольца.
Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.
Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.
Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.
Проверка при помощи воздушного шарика
Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.
Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.
Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.
Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.
Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.
О маслоотделителях компрессоров
Компрессор видится системой, действующей на принципах механических движений. Поэтому само собой разумеющимся фактором отмечается использование смазки для движущихся деталей компрессорной установки.
Винтовой компрессор: 1 — электродвигатель; 2, 7, 8 — подшипники; 3 — ведомый ротор; 4 — корпус компрессора; 5 — вал; 6 — сальник; 9, 11 — балансный поршень; 10 — ведущий ротор
В качестве смазки традиционно применяют компрессорное масло. Подаваемое на механические узлы и движущиеся детали, компрессорное масло обеспечивает смазку трущихся частей машины.
Тем самым поддерживается долгосрочная работа компрессора, существенно увеличивается срок службы механических деталей системы.
Однако применяемое компрессорное масло неизбежно смешивается с рабочей газовой средой. Причём содержание масла в том же сжатом воздухе отмечается на высоком уровне.
Сжатая компрессором рабочая газовая среда фактически становится непригодной для использования. Кроме того, смесь воздуха с маслом в определённых концентрациях взрывоопасна.
На практике применяются самые разные конструкции систем, предназначенных очищать сжатую газовую смесь. Каждая конструкция отличается техническими параметрами и эффективностью
Вот поэтому большинство конструкций воздушных компрессоров по умолчанию оснащаются маслоотделителями. А те из них, что не имеют такого оснащения, обязательно требуется доукомплектовать маслоотделителем.
Зачем регулярно проверять клапан принудительной вентиляции картера
Клапан принудительной вентиляции картера (PCV), отводит отработанные газы из картера двигателя, перенаправляя их обратно во впускной канал.
Вы даже не представляете, насколько важно его регулярное техническое обслуживание, так как неисправный клапан PCV может нарушить работу двигателя и внутренних компонентов. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла
Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла.
Также неработающая система вентиляции, приводит к накоплению нагара на впускных клапанах.
Если клапан PCV или шланги заблокированы, из-за повышенного давления масло из картера будет выталкиваться в камеры сгорания, что приведет к сгоранию масла в цилиндрах и синем выхлопным газам.
Большинство клапанов PCV изготовлены из пластика с пружиной внутри.
Как вы можете себе представить, любой пластик изнашивается через 10 лет, а тем более установленный таком горячем месте, как блок двигателя.
Обслуживание клапана PCV не трудная задача, но иногда доступ к нему может быть затруднён, в зависимости от конструкции двигателя.
Обычно он расположен на крышке головки блока, не далеко от горловины для заливки масла.
Иногда на более новых автомобилях с турбонаддувом клапан PCV расположен внутри шланга и его будет довольно трудно найти.
Негативные факторы нерабочей системы вентиляции
Не функционирующая система принудительной вентиляции картера, влияет на работу всего двигателя, а в частности:
— повышение давления в картере двигателя
— повреждения сальников или прокладок
— утечки моторного масла
— увеличение потребления масла
— влага и отложения в картере
— скачки оборотов двигателя, и возможно черный дым
— обеднённая воздушно-топливная смесь
— наличие моторного масла в клапане или шланге вентиляции картера
— жёсткий запуск двигателя
— загорается индикатор «ЧЕК»
— грубая работа двигателя на холостом ходу
— пропуски двигателя на холостом ходу
Как видите, обслуживание клапана PCV важнее, чем вы думаете.
Как проверить, не сломан ли клапан PCV?
Есть несколько способов проверить, рабочий ли клапан PCV, как визуально осмотрев его, так и не снимая с автомобиля.
Откройте масляную крышку при работающем двигателе
Этот метод хорош тем, что вы можете диагностировать неисправный клапан PCV, не извлекая его. Дайте двигателю поработать на холостом ходу и снимите крышку заливки масла.
Если вы чувствуете, что масляная крышка всасывается в двигатель, и её трудно снять, у вас слишком много вакуума внутри картера, что скорее всего, вызвано неисправным клапаном PCV.
Если вы снимаете масляную крышку и чувствуете, что она отрывается от двигателя, у вас слишком высокое давление, а это часто вызвано плохим клапаном PCV. (Однако это также может быть вызвано другими проблемами, такими как изношенные поршневые кольца, но намного дешевле сначала проверить клапан PCV).
Визуально проверьте клапан PCV и пружину
Если вы чувствуете, что у вас слишком много вакуума или слишком высокое давление внутри клапана PCV, но вы не можете обнаружить утечки. Снимите клапан PCV с вашего автомобиля и проверьте его визуально, чтобы увидеть, нет ли каких-либо повреждений на клапане или пружине.
Проверьте, целостность шлангов
Иногда, когда шланги изнашиваются, они могут полопаться, что приведет к увеличению расхода масла и повышению давления внутри картера.
Общие коды неисправностей, связанные с клапаном PCV
При неисправности клапана PCV появляются некоторые распространенные коды неисправностей. Помните, если вы видите эти коды неисправностей, это 100% что система вентиляции картера вышла из строя. Конечно эти коды могут быть связанны и с другими вещами, но всегда лучше начать с клапана.
P052E — функционирование клапана вентиляции картера
P0171 — обеднённая воздушно-топливная смесь
P0300 — случайные / множественные пропуски зажигания (воспламенения) в цилиндре
P053A — подогреватель сапуна вентиляции картера — обрыв цепи.
Источник
Замена КВКГ
Похожие сообщения
Какие свойства имеют одоранты для природного газа
Чем отличается литол от солидола? Сравниваем и разбираем
Аквагель это развод или правда? Попробуем разобраться в…
Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:
- электронную дроссельную заслонку;
- регулятор холостого хода.
Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.
Процесс вывода картерных газов
Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:
- Выхлопные газы всасываются из картера мотора.
- В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
- Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
- Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.
Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.
