Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов. Для доступа к блоку нажмите на выключатель защелки и опустите блок вниз.

Блоки предохранителей и реле в салоне выполнены в 3-х вариантах.

Вариант 1 2110-3722010-01

Вариант 2 2110-3722010

Вариант 2 2110-3722010-08

Электрическая схема блока ВАЗ 2110 2111 2112

Назначение реле ВАЗ 2110 2111 2112

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

Назначение предохранителей ВАЗ 2110 2111 2112

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Предохранитель противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

Электросхема проводки ВАЗ 2111 инжектор

• 1 – блок-фара
• 2 – датчики износа колодок передних тормозов
• 3 – звуковой сигнал
• 4 – вентилятор системы охлаждения
• 5 – выключатель света заднего хода
• 6 – аккумуляторная батарея
• 7 – генератор
• 8 – датчик контрольной лампы давления масла
• 9 – датчик уровня масла
• 10 – свечи зажигания
• 11 – форсунки
• 12 – регулятор холостого хода
• 13 – колодки электронного блока управления
• 14 – датчик положения дроссельной заслонки
• 15 – датчик положения коленчатого вала
• 16 – модуль зажигания
• 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
• 18 – стартер
• 19 – колодка диагностики
• 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
• 21 – датчик скорости
• 22 – реле включения бензонасоса
• 23, 35, 39 – плавкие предохранители
• 24 – электробензонасос
• 25 – микромоторедуктор привода заслонки отопителя
• 26 – клапан рециркуляции
• 27 – вентилятор отопителя
• 28 – насос омывателя ветрового стекла
• 29 – датчик уровня омывающей жидкости
• 30 – датчик уровня тормозной жидкости
• 31 – датчик уровня охлаждающей жидкости
• 32 – моторедуктор стеклоочистителя
• 33 – дополнительный резистор вентилятора отопителя
• 34 – реле включения питания системы впрыска
• 36 – клапан продувки адсорбера
• 37 – датчик массового расхода воздуха
• 38 – реле включения вентилятора системы охлаждения
• 40 – переключатель наружного освещения
• 41 – датчик детонации
• 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
• 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
• 43 – контрольная лампа противотуманного света
• 44 – контрольная лампа обогрева заднего стекла
• 45 – выключатель противотуманного света
• 46 – выключатель обогрева заднего стекла
• 47 – комбинация приборов
• 48 – монтажный блок
• 49 – датчик уровня топлива
• 50 – выключатель зажигания
• 51 – регулятор яркости подсветки приборов
• 52 – подрулевой переключатель
• 53 – лампа подсветки рычагов управления отопителем
• 54 – выключатель аварийной сигнализации
• 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
• 57 – блок индикации бортовой системы контроля
• 58 – боковые указатели поворота
• 59 – датчик температуры для системы отопления
• 60 – плафон освещения салона
• 61 – передний плафон освещения салона
• 62 – розетка для переносной лампы
• 63 – электронные часы
• 64 – выключатели в стойках передних дверей
• 65 – выключатели в стойках задних дверей
• 66 – лампа освещения вещевого ящика
• 67 – выключатель освещения вещевого ящика
• 68 – прикуриватель
• 69 – лампа освещения пепельницы
• 70 – выключатель стоп-сигнала
• 71 – элемент обогрева заднего стекла
• 72 – наружные задние фонари
• 73 – внутренние задние фонари
• 74 – лампы освещения номерного знака
• 75 – лампа освещения багажника.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

• К1 — реле включения передней оптики;
• К2 — реле стеклоочистителей;
• К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
• К4 — реле ламп ближнего света;
• К5 — реле ламп дальнего света;
• К6 — резервное реле;
• К7 — реле включения нити подогрева заднего стекла.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

1. Предохранитель модуля зажигания и электронного блока управления двигателем.
2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
4. Реле электродвигателя вентилятора.
5. Реле включения электродвигателя топливного насоса.
6. Реле системы зажигания.

Дополнительный блок

Если возникли проблемы с запуском двигателя,
подачей топлива, управлением ЭБУ, проверяют дополнительный блок, где содержатся
предохранители и реле, отвечающие за эти процессы. В автомобилях ВАЗ 2110-2112

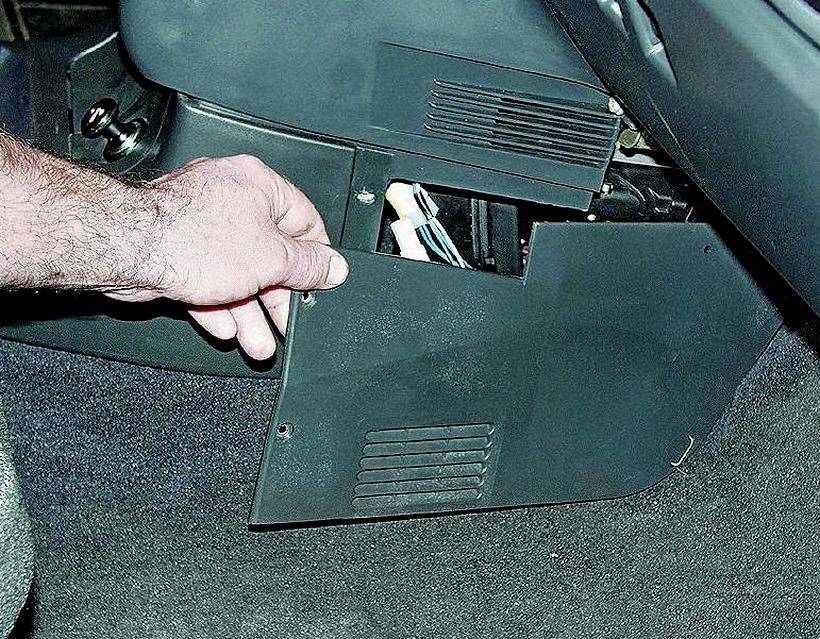

этот модуль расположен в салоне, слева от центральной консоли. Удобнее всего к
нему добраться с переднего пассажирского места. Блок спрятан под пластиковой
крышкой, удерживающейся на трех шурупах. Их выкручивают отверткой. Панель
оттягивается на себя и в сторону.

Расположение дополнительного блока преохранителей
Место расположения дополнительного блока предохранителей и реле

За ней расположено три плавких предохранителя
с равной пропускной силой тока 15 А. Справа налево они отвечают за:

1. Работу ЭБУ и
   непосредственно модуль зажигания.
2. Продувание
   адсорбера воздухом через открывающийся клапан, контроллер подогревающего
   кислорода, определитель расхода воздуха, контроллер скорости.
3. Защиту
   бензонасоса с форсунками от скачков напряжения.

Чтобы не путаться в реле, продолжим общую
нумерацию блока, но перечислим их слева направо:

1. Реле
   вентилятора системы охлаждения ДВС.
2. Реле
   топливного насоса, подающего бензин к рампе.
3. Реле
   зажигания (главное).

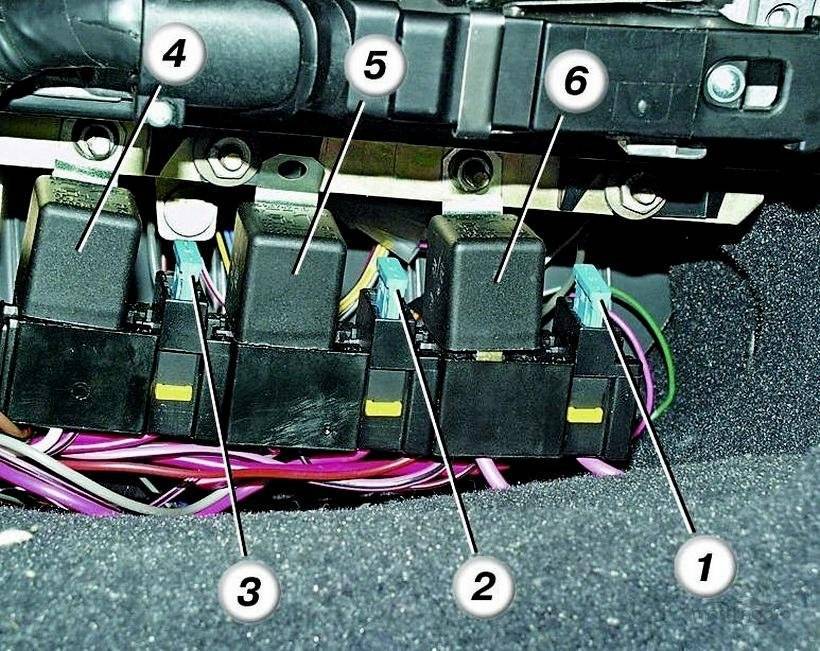

Нумерация элементов дополнительного блока предохранителей
Нумерация предохранителей и реле дополнительного блока

Когда автомобиль не заводится, прислушайтесь,
работает ли бензонасос. Его слышно при проворачивании ключа в замке зажигания. Возможно
сгорел плавкий элемент или само реле, отвечающее за питание к топливной помпе.
Если бензонасос гудит, но двигатель не запускается, стоит убедиться в
целостности перемычки первого предохранителя в дополнительном блоке и
связанного с ним 6-го реле.

Датчик включения вентилятора охлаждения в карбюраторных автомобилях

Если «десятка» оснащена мотором карбюраторного типа, то для выполнения функции предупреждения о перегреве силовой установки применяется датчик включения вентилятора охлаждения ТМ-108 термобиметаллического типа, в то время когда в инжекторах ВАЗ 2110 эти функции возложены на контроллер.

Если вентиляторной установкой «командует» датчик включения вентилятора, то его инициация напрямую связана с температурным режимом настройки этого прибора. Эту информацию можно получить, прочитав надписи на корпусе изделия.

По достижению температурных значений до критических показателей датчик включения вентилятора должен инициировать работу вентиляторной установки. Если это не происходит, следует искать не только, где находится датчик включения вентилятора, но и неисправность этого контрольного устройства.

Тест на функциональность прибора достаточно прост — необходимо только сделать замыкание контактов прибора и, если при его запуске вентиляторная установка сработает, то необходимо провести замену датчика включения вентилятора на исправный элемент.

Если при проведении этого теста вентиляторное устройство не включается, то требуется осуществить проверку годности предохранителя для дальнейшего применения и исправности подводящей проводки.

Это интересно: Как часто нужно мыть машину

Монтажный блок Расположение предохранителей и реле

Расположение реле и предохранителей в монтажном блоке

К1 – реле контроля исправности ламп;К2 – реле очистителя ветрового стекла;K3 – реле-прерыватель указателей поворота и аварийной сигнализации;К4 – реле включения ближнего света фар;	К5 – реле включения дальнего света фар;К6 – дополнительное реле;К7 – реле включения обогрева заднего стекла;K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);F1–F20 – плавкие предохранители

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

В таблице «Цепи, защищаемые плавкими предохранителями» дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

ВНИМАНИЕ !

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рисунок Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки.

Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунок Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов.

Схема внутренних соединений монтажного блока представлена на рисунок Схема соединений монтажного блока.

Цепи, защищаемые плавкими предохранителями

Номер предохранителя	Сила тока, А	Защищаемые цепи
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний свет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Обозначение

p, blockquote 27,0,0,0,0 —>

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А — топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

p, blockquote 28,0,0,0,0 —>

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Расшифровка

p, blockquote 31,0,0,0,0 —>

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.

p, blockquote 32,0,0,0,0 —> p, blockquote 33,0,0,0,1 —>

Есть чем дополнить материал? Пишите в комментарии.

Все владельцы автомобилей ВАЗ десятого семейства периодически сталкиваются с тем или иными неисправностями в работе электрооборудования автомобилей ВАЗ 2110. Это обусловлено как некоторыми не совсем удачными конструктивными особенностями, так и зачастую вмешательством в схемы и электро узлы предыдущими владельцами. Для устранения подобного рода поломок просто необходимо знать электрическую схему автомобиля, но в первую очередь решение проблемы нужно начинать с ревизии блока предохранителей. Блоки предохранителей типовые на всем десятом семействе, и сейчас мы их внимательно рассмотрим. Отличия в блоках предохранителей ВАЗ 2110, 2111 и 2112 весьма незначительные. Сам блок находится в салоне на левой водительской стороне и выглядит следующим образом…

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

• плотно затягивать крепежные гайки;
• не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
• использовать провода минимальной длины без образования петель;
• провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
• получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
• контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне. Его местоположение – слева от водителя, ниже приборной панели, как и других машин от этого производителя. Реле традиционно обозначаются на схеме буквой К, а предохранители – F. Элементов предохранителей в главном блоке – 8: Очиститель переднего стекла

Реле-прерыватель указателей поворота и аварийной сигнализации

Включение дальних фар

Дополнительное реле стартера

Обогрев заднего стекла

Задний противотуманный свет

Что касается предохранителей, то их 20:

Сила тока (ампер)

Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь

Ближняя левая фара

Дальняя левая фара

Правый противотуманный свет

Электродвигатели стеклоподъемников дверей

Переносная лампа или розетка

Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал

Обогрев заднего стекла. Включение обогрева заднего стекла

Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла

Правый габаритный свет

Правый ближний свет

Правый дальний свет. Контрольная лампа включения дальнего света

Левый противотуманный свет

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер

Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер

Задний противотуманный свет

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Ваз 2110 блок предохранителей и реле

Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Расположение предохранителей по номерам в блоке Ваз 2110

Номер предохранителя Ваз 2110 (номинальный ток)	Защищаемые цепи Ваз 2110
F1 (5 A)	Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта
F2 (7,5 A)	Левая фара (ближний свет)
F3 (10 A)	Левая фара (дальний свет)
F4 (10 A)	Правая противотуманная фара
F5 (30 A)	Электродвигатели стеклоподъемников дверей
F6 (15 A)	Переносная лампа
F7 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя.
Предохранитель звукового сигнала Ваз 2110
F8 (20 A)	Элемент обогрева заднего стекла
F9 (20 A)	Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар 2110
Обмотка реле включения обогрева заднего стекла
F10 (20 A)	Резервный
F11 (5 A)	Лампы габаритного света правого борта
F12 (7,5 A)	Правая фара (ближний свет)
F13 (10 A)	Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар
14 (10 A)	Левая противотуманная фара
F15 (20 A)	Электрообогрев сидений
Блокировка замка багажника
F16 (10 A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110
Контрольная лампа аварийной сигнализации
F17 (7,5 A)	Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)
F18 (25 A)	Лампа освещения вещевого ящика
Контроллер отопителя
Предохранитель прикуривателя Ваз 2110
F19 (10 A)	Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов Ваз 2110
Часы (или маршрутный компьютер)
F20 (7,5 A)	Лампы задних противотуманных огней
