Приводной вал – как скорость автомобиля зависит от его работы?

Принцип работы

Трансмиссия работает следующим образом: на маховик, через фрикционные накладки диска сцепления, жестко крепится корзина сцепления своей рабочей поверхностью.

В диске изготовлено шлицевое отверстие, куда направляется первичный вал коробки передач.

Когда сцепление отпущено, диск плотно зажимается между маховиком и «корзиной» и крутится вместе с ними, приводя в действие первичный вал.

При нажатии на педаль сцепления, в действие приводится выжимной подшипник, который нажимает на лепестки корзины и освобождает диск сцепления, в этот момент работает двигатель «вхолостую».

Далее первичный вал посредством шестерен передач с разным передаточным числом приводит в действие вторичный вал.

Переключая передачи можно регулировать передаточное число, соответственно обороты вторичного вала изменяются.

Хвостовик коробки передач (для заднего привода) соединен с карданным валом, далее крутящий момент поступает на главную передачу и распределяется на колеса с помощью дифференциала и полуосей.

Вторичный вал коробки передач (для переднего привода) непосредственно соединен с главной передачей и дифференциалом. К дифференциалу подсоединены полуоси, на них соответственно ШРУСы через которые крутящий момент передается на колеса.

Для полноприводных автомобилей крутящий момент передается через раздаточный механизм, который имеет один выход хвостовика для подачи на кардан. Полноприводные авто могут обеспечиваться блокировкой моста, т.е. отключение перераспределения по полуосям крутящего момента.

Как разобрать асинхронный электродвигатель

1. Откручиваем винты и снимаем защитный кожух вентилятора (на рисунке под номером 1).
2. Делаем пометки на асинхронном электродвигателе, как было рассказано выше.
3. Снимаем вентилятор, который держится на одном или двух болтах (2).
4. Откручиваем три, четыре или больше болтов, которые держат переднюю и заднюю крышку (3 и 5).
5. Самым тяжелым является этап по снятию задней крышки у асинхронного мотора, в которой в подшипнике вращается вал. У небольших электродвигателей это просто сделать, подковырнув отверткой между корпусом и крышкой со всех сторон. В электродвигателях средних размеров крышка снимается ударами молотка по ней через металлический стержень, только бить надо по очереди со всех сторон, что бы крышка шла без перекосов. Для облегчения процесса можно нагреть крышку, но только не вал. Только никогда ни бейте по ушам для крепления болтами, иначе сломите их. Крышки более мощных двигателей промышленного применения спрессовываются при помощи винтового съёмника или пресса.

Если есть специальные отверстия под отжимные болты, тогда для снятия крышки необходимо равномерно вворачивать их в отжимные отверстия, не допуская перекоса подшипниковых щитов.

После того, как будет снята задняя крышка, останется достать аккуратно ротор с передней крышкой из статора.

Синхронные электродвигатели переменного или постоянного тока разбираются гораздо легче, при этом не надо ничего выбивать. Главное разобрать корпус в котором он установлен.

Скорость – вращение – приводной вал

Скорость вращения приводного вала – 12 об / мин.
 

Скорость вращения приводного вала, об / мин.
 

Скорость вращения приводного вала вычислительного механизма до 300 об / мин.
 

График нагрузки механизма к примеру 6 – 4. Решение.

Скорость вращения приводного вала механизма пн 750 об / мин.
 

Рекомендуемая скорость вращения приводного вала счетчика СОЧ-2 300 – 400 об / мин.
 

Подачу поршневых насосов регулируют изменением длины хода плунжера и изменением скорости вращения приводного вала; в паровых прямодействующих насосах – изменением подачи пара в паровые цилиндры. В табл. II1 – 3 приведена характеристика горячих поршневых прямодействующих насосов.
 

При конструировании клапанов насоса следует учитывать, что при определенном соотношении высоты подъема клапана и скорости вращения приводного вала появляются стуки в клапане, указывающие на чрезмерную скорость посадки клапана на седло.
 

Производительность насоса 70 л / мин; наибольшее рабочее давление 100 кГ / см2; скорость вращения приводного вала составляет 1450 об / мин.
 

Для насосов определенного типоразмера можно считать, что абсолютное давление во всасывающей камере изменяется пропорционально квадрату скорости вращения приводного вала.
 

Шестеренные насосы такой конструкции выпускаются производительностью в диапазоне 6 – 218 см3 / об, со скоростями вращения приводного вала от 1500 ( для больших типоразмеров) до 6000 ( для малых типоразмеров) об / мин. Насосы могут быть использованы в качестве гидродвигателей.
 

Подвижная силовая головка с гидроприводом прямолинейного движения ( завода Станкоконструкция): / и 2 – шестерни настройки скорости вращения приводного вала; 3 и 4 – то же гидронасосов-быстрых ходов 5 и подач 6; 7 – независимый привод насосов при необходимости прямолинейного движения при остановленном вращении приводного вала; S – панель гидроуправления; 9 – панель электроуправления ( блокировка исходного положения, подвод, отвод); 10 – фланец для крепления шпиндельной коробки.
 

Схема центробежного седи-ментометра СВ-2 для определения гранулометрического состава порош ка. / – корпус центрифуги. 2 – седимен-тацнонный сосуд. 3 – вал ротора. 4 – фотосопротивление. 5 – усилитель. 6 – самопишущий прибор. 7 – калиброванная щель. 8 – поплавковая камера. 9 – поплавок. 10 – приемная чашка. / / – анализируемая суспензия. 12 – стабилизатор напряжения. IS – осветитель.

Преимуществом этого прибора является возможность приближенного определения гранулометрического состава пыли в том агрегатном состоянии, в котором она находится непосредственно в пылегазовом потоке. Основной недостаток прибора – нестабильность скорости вращения приводного вала и применение ЛАТРа для ее регулирования, что не обеспечивает достижения высокой точности определений. Методы сепарации ( гравитационный и центробежный) по применяемой среде основываются на воздушной или гидравлической классификации. Каждый из сепарационных методов имеет ограниченную область использования и не охватывает весь диапазон дисперсности анализируемой пробы, однако в практике определение дисперсности пылей методами сепарации нашло довольно широкое применение.
 

Оно определяет зависимость перемещения штока от скорости вращения приводного вала в установившемся состоянии.
 

Режимы работы ВОМ и переключение скорости вращения

Кулачковая муфта 39 выполняет функцию переключения режимов работы ВОМ (синхронный — независимый) и передачи вращения на редуктор включения.

Независимый режим

В независимом режиме муфта получает вращение от вала, проходящего через пустотелый промежуточный вал КПП, который передаёт вращение маховика двигателя через двухскоростной редуктор, размещённый в картере промежутки. Включение независимого режима осуществляют на малых холостых оборотах или при заглушённом двигателе рычагом управления кулачковой муфты. При переключении на заглушённом двигателе для совпадения шлицов муфты, проворачивают шлицевой приводной вал заднего ВОМ от руки.

Синхронный режим

В синхронном режиме муфта работает с ведущей шестернёй второй ступени КПП трактора при работающей трансмиссии. Частота вращения зависит от скорости движения и составляет 3,5 оборота вала на метр пути. Режим включают при работающем дизеле, после включения передачи и плавном соединении сцепления.

Рычаг переключения режимов работы ВОМа находится у основания сидения водителя. При повороте рычага в крайнее левое положение включается — «синхронный», в правую — «независимый» режим работы. Среднее положение — «нейтральное». Выбранная позиция рычага удерживается фиксатором.

Скорость вращения независимого режима

Изменение скорости независимого режима ВОМ осуществляется при заглушённом двигателе, через поводок, установленный в нижней части корпуса промежутки трактора связанный тягой со скользящим блоком шестерней. Поворот поводка по часовой стрелке включает скорость 540 об./мин. в обратную сторону — 1 тыс. об./мин. Положение поводка фиксируется пружинно-шариковым замком, установленным на вилке переключения.

Как посчитать передаточное отношение для ремённой передачи

При создании ремённой передачи нужно понимать, во сколько мы выиграем или проиграем в скорости и силе, чтобы собрать устройство с нужными характеристиками.

Формулу для расчета передаточного отношения можно вывести из правила рычага. Передаточное отношение для ремённой передачи рассчитывается так:

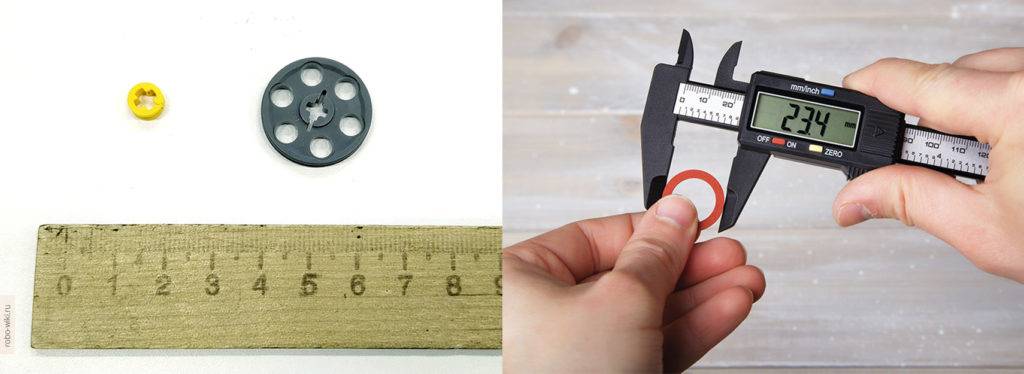

Узнать размеры шкивов можно с помощью линейки. Самый точный метод измерения диаметра – с помощью штангенциркуля.

Рис. 10. Два способа измерения диаметров шкивов

Передаточное отношение удобно записывать со знаком деления в виде i = 1 : 1. Эта запись показывает, что 1 оборот на входе даст 1 оборот на выходе. Передаточное отношение i = 5 : 1 показывает, что 5 оборотов на входе дает 1 оборот на выходе, то есть скорость упала в 5 раз (передача понижающая).

Если дробь можно сократить, её сокращают. Например, i = 5 : 25 = 1 : 5 (передача повышающая).

Замена подшипников на рубанке Макита

Для замены подшипников ножевого барабана электрорубанок разбирается практически полностью (располовиновается). Как это делается, можно посмотреть на видео:

На этом видео электрорубанок Макита разбирался просто от нечего делать, чтобы почистить внутренние детали и помыть корпус водой с мылом. Но при этом открывается доступ к подшипникам. Их стаскивают с валов съемником подходящего размера, на их место ставят новые и собирают инструмент в обратном порядке.

Подшипники барабана выходят из строя чаще, так они вращаются на более высоких оборотах и стоят на барабане с ножами, который испытывает достаточно большие нагрузки при работе. Доступ к этим подшипникам на разных моделях открывается по-разному. На одних требуется располовинить весь рубанок. На других можно снять шкив, крышки кареток (держателя подшипников) и вытащить их из посадочных гнезд.

Прежде чем снять подшипник, снимают шкив. Здесь следует быть внимательнее. Сначала откручивается контргайка. Классически шкивы сажают на голые валы со шпонкой, сидящей в пазу, чтобы шкивы не проворачивались. На электрорубанках шкивы закручиваются на резьбах и фиксируются сверху контргайкой. При этом резьба может быть как правой, так и левой. Определить направление резьбы обязательно, иначе вместо откручивания будет затягивание.

Определяют направление резьбы двумя способами:

1. По ходу первого начального витка, который может быть виден перед контргайкой.
2. По направлению вращению шкива. Как правило, резьбы на таких узлах работают «на самозатяг», чтобы гайки не раскручивались по ходу вращения при работе. То есть, если шкив при работе вращается по часовой стрелке, то и откручивать его нужно тоже по часовой стрелке. Хотя могут быть исключения.

Роль ручки управления в устройстве вибпроплиты

В таком устройстве как виброплита, когда рынок пестрит разнообразными моделями, часто отличающимися лишь дизайном, важно подумать о безопасности работников. Честно говоря, лучше, если модель вообще будет без ручки

Но такие аппараты прилично скажутся на вашем кошельке и весить будут от 700 кг, зато управление осуществляется удаленно. Если ручка присутствует, то необходимо проследить, чтобы она комплектовалась виброзащитной накладкой.

Устройство виброплиты не предполагает сложных схем и механизмов действия

Но так как это оборудование, нередко активно использующееся в тяжелых условиях, необходимо уделять внимание и должному уходу за ним. Замена фильтров виброплиты, свечей, масла, вовремя пройденное техобслуживание – и ваша виброплита прослужит верой и правдой очень много лет

Устройство виброплиты Bomag

Виброплита – это строительное оборудование, которое используется для уплотнения различных сыпучих материалов, например, рыхлого грунта, песка, гравийно-щебневой смеси. Ее применяют при укладке тротуарной плитки, строительстве дорог, уплотнении почвы на застраиваемом участке и для выполнения еще целого ряда других работ. Эксплуатируемое в сравнительно тяжелых условиях оборудование может выйти из строя в самый неподходящий момент. Случается это по самым разным причинам. При этом многие поломки можно устранить самостоятельно, не прибегая к помощи специалистов сервисного центра. Чтобы своими руками провести ремонт, необходимо разобраться в конструкции рабочего агрегата, а также ознакомиться с наиболее частыми поломками и их причинами.

Замена подшипников на рубанке Макита

Для замены подшипников ножевого барабана электрорубанок разбирается практически полностью (располовиновается). Как это делается, можно посмотреть на видео:

На этом видео электрорубанок Макита разбирался просто от нечего делать, чтобы почистить внутренние детали и помыть корпус водой с мылом. Но при этом открывается доступ к подшипникам. Их стаскивают с валов съемником подходящего размера, на их место ставят новые и собирают инструмент в обратном порядке.

Подшипники барабана выходят из строя чаще, так они вращаются на более высоких оборотах и стоят на барабане с ножами, который испытывает достаточно большие нагрузки при работе. Доступ к этим подшипникам на разных моделях открывается по-разному. На одних требуется располовинить весь рубанок. На других можно снять шкив, крышки кареток (держателя подшипников) и вытащить их из посадочных гнезд.

Прежде чем снять подшипник, снимают шкив. Здесь следует быть внимательнее. Сначала откручивается контргайка. Классически шкивы сажают на голые валы со шпонкой, сидящей в пазу, чтобы шкивы не проворачивались. На электрорубанках шкивы закручиваются на резьбах и фиксируются сверху контргайкой. При этом резьба может быть как правой, так и левой. Определить направление резьбы обязательно, иначе вместо откручивания будет затягивание.

Определяют направление резьбы двумя способами:

1. По ходу первого начального витка, который может быть виден перед контргайкой.
2. По направлению вращению шкива. Как правило, резьбы на таких узлах работают «на самозатяг», чтобы гайки не раскручивались по ходу вращения при работе. То есть, если шкив при работе вращается по часовой стрелке, то и откручивать его нужно тоже по часовой стрелке. Хотя могут быть исключения.

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Повышающая и понижающая передача

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

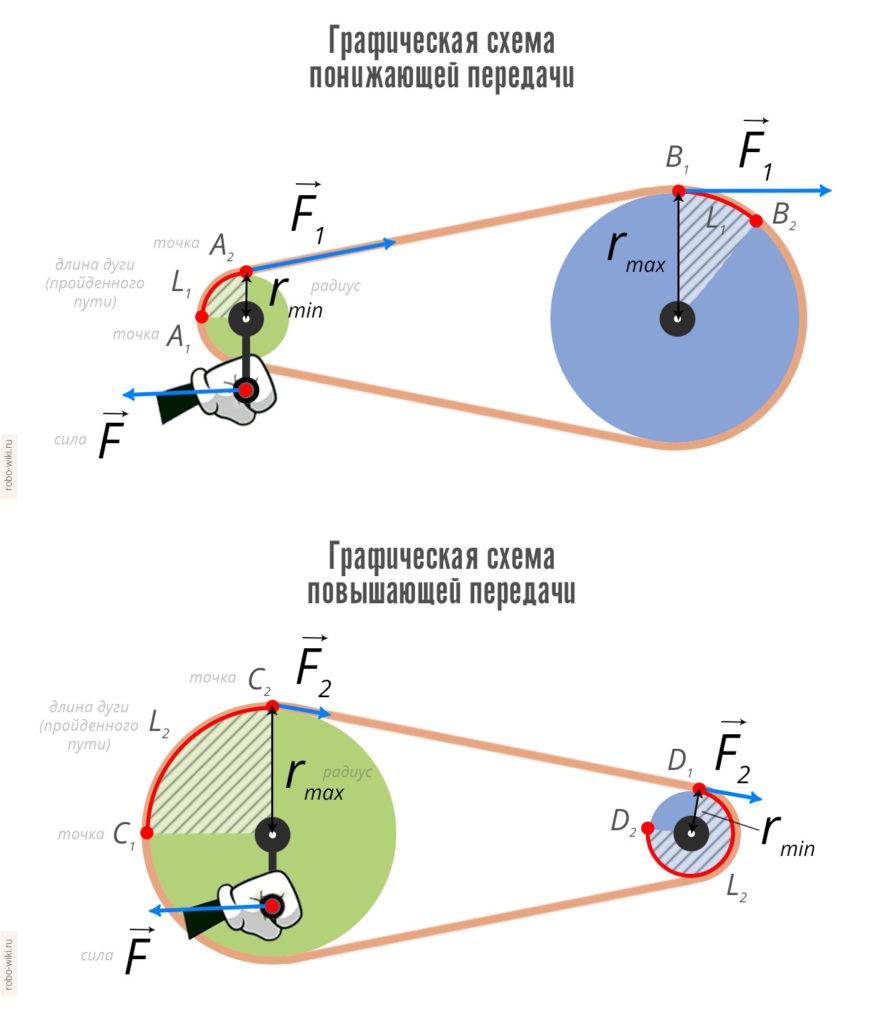

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Основные понятия

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

• смена направленности, а также величины момента вращения;
• перераспределение момента вращения от мотора к колесам;
• распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

1. Передний привод. Основными есть передние колеса машины.
2. Задний привод. Основными становятся задние колеса авто.
3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем: Оптимальный объем антифриза в системе охлаждения ВАЗ-2110

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

История

Ремённая передача – одна из древнейших и простых механических передач, в которой используются приводные ремни и специальные колеса — шкивы. По некоторым источникам, ременная передача впервые документально описана китайским философом, поэтом и политиком Ян Сюном (53 год до н. э. – 18 год н. э.) периода империи Хань в тексте «Словарь местных выражений». Описанное устройство использовали ткачи в своей работе с шелком.

Кстати, слово «ремённая» записывается через букву «ё», на которую и нужно ставить ударение. Но в печати, например, в нашем следующем заголовке, точки над «ё» могут опускать. Это не является ошибкой, но не забудьте ставить ударение правильно.

На средневековых картинах можно увидеть механизм — самопрялку, в которой принцип ремённой передачи используется для ускорения получения пряжи. Большое развитие ремённая передача вместе с другими механизмами получила во времена английской промышленной революции (1780-1830 гг.), которая началась с изобретения в 1769 году паровой машины. Небольшие кустарные ремесленные производства начали вытесняться фабричным трудом с большим количеством машин.

Рис. 1. Слева. Фрагмент из «Декреталий Григория IX». Примерно 1340 год. Справа. Мартен ван Хемскерк. Портрет женщины с прялкой. 1529 годРис. 2. Типография в 1870 году

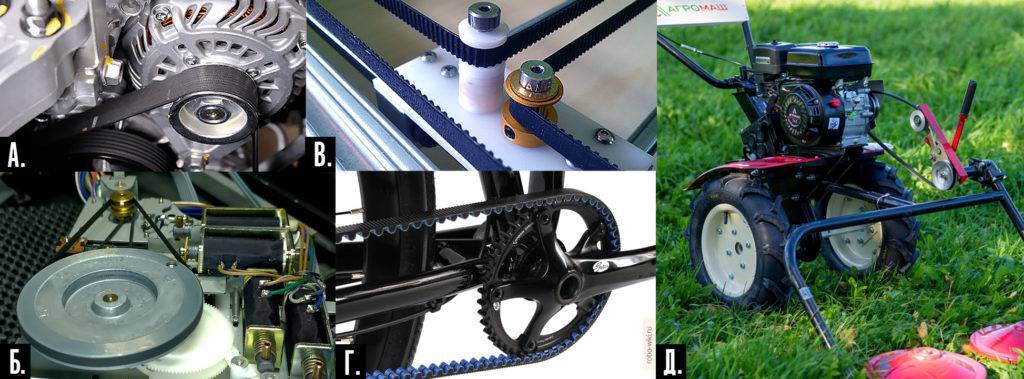

На приведенной ниже картинке показаны примеры использования ремённой передачи в современных технических устройствах – от двигателя внутреннего сгорания автомобиля до 3D-принтера.

Рис. 3. Примеры использования ремённых передач. А – ремень ГРМ на электрогенераторе двигателя автомобиля. Б – механизм кассетного магнитофона. В – зубчатый ремень 3D -принтера. Г – ремень вместо цепи на велосипеде. Д – ремённая передача на роторной косилке мотоблока
