Установка защитной сетки радиатора на Рено Дастер своими руками (+видео)

Демонтаж в Дастере

Какова последовательность демонтажа радиаторной решетки Renault Duster для выполнения тюнинговых действий или установки новой? На основании фото- и видео обзоров можно с уверенностью сказать, что для проведения апгрейда следует начинать со снятия переднего бампера.

Для того, чтобы избежать различных царапин и других дефектов на бампере, следует предварительно подумать о мягкой подстилке, где он будет размещен после демонтажа.

Для ускорения процедуры следует заранее продумать о подходящем инструменте. На самом деле обычный набор ключей, вот все что необходимо для выполнения этого мероприятия.

При этом следует соблюдать некую деликатность, чтобы не поломать хрупкий пластик или другие части.

Первая операция выполняется в подкапотном пространстве Renault Duster. Подняв крышку капота, следует отпустить крепежные болты, которые фиксируют верхнюю часть бампера на поверхности кузова машины. Данные болты дислоцируются с двух сторон замка капота, что не вызывает сложности в их поиске. Для откручивания следует использовать ключ на 30. Процедура не требует особых усилий.

Следующий этап выполняется в области арок колес. Здесь бампер крепиться пятью болтами с диаметром 20. Снять эти крепления бывает сложнее из-за коррозии, поэтому следует воспользоваться «жидким ключом».

На завершающем этапе откручиваются нижние болты в области днища. Диаметр их составляет 30 мм. При этом, не следует трогать вертикальные крепления справа и слева. Они не удерживают бампер и не влияют на процедуру снятия.

Теперь бампер фиксируется на кузове только благодаря пластиковым защелкам. Для снятия он поддевается с внутренней стороны с помощью рук.

Использование стороннего инструмента в виде отверток, ключей или чего-то другого грозит поломкой крючков или повреждением дорогостоящего пластика.

С небольшим усилием, но аккуратно, необходимо отводить бампер от кузова, до плавного его снятия. После чего он размещается на подготовленной поверхности.

Теперь, после того, как снят бампер, решетка радиатора автомобиля Рено Дастер может сниматься, и ничего этому не мешает и можно проводить ее тюнинг.

Как снять передний бампер на Рено Дастер видео

В этом и есть главное преимущество. Все остальные элементы выпускают исключительно сторонние компании. Суть заключается в том, что аналоги самого разнообразного производства зачастую превосходят во всем даже оригинал, но при этом их стоимость ниже. Демонтаж у рестайлинговых моделей 2 поколения Бампер Рено Дастер и позднего выпуска замена пер бампера рено дастер отличается.

В данном случае необходимо начать с саморезов расположенных под капотом.

Они откручиваются при помощи ключа Т Затем необходимо выкрутить 6 саморезов, в отличие от 9 в дорестайлинговой версии. Вот основные точки крепления: Со стороны подкрылка, на уровне соединения крыла и бампера Один расположен рядом с нижней фальшрешеткой Сама нижняя решетка не съемная и поставляется в сборе.

Бампер прикручивается через нее напрямую к кузову двумя саморезами. Открутить можно при помощи биты Т Процесс полного снятия уже замена пер бампера рено дастер происходить точно так же, как и у моделей 1 поколения.

После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов.

Откручиваются они ключом Торкс Т Сверху саморезы выкручиваются ключом Торкс Т Их всего четыре. Теперь конструкция снимается с защелок. Откручиваем 7 саморезов, крепящих подкрылок. Затем выкручиваем гайку в арке и вынимаем пистоны. Защита арки снята. Снимите еще четыре болта, которые можно увидеть, открыв капот.

Причины неисправностей радиатора

В процессе эксплуатации автомобиля возможны поломки теплообменника по следующим причинам:

из-за дефектов, возникших в результате внешних воздействий;
вследствие неисправностей теплообменника, появившихся после некорректной эксплуатации;
из-за поломок, возникших вследствие естественного износа деталей конструкции.

Механические повреждения

Наиболее распространенные в результате внешнего воздействия повреждения узла:

Дефекты трубок или ребер, нанесенные камнями, попадающими через отверстие воздухозаборника. Замятые ребра снижают площадь охлаждения и затрудняют циркуляцию воздуха, что приводит к локальным перегревам жидкости.
Повреждения радиатора в результате аварий (например, на Duster часто ломаются нижние точки крепления радиатора к рамке).

Неправильная эксплуатация

Радиатор охлаждения рассчитан на использование оригинального антифриза, соответствующего требованиям завода. При заправке контура охлаждения низкокачественным антифризом возможно засорение трубок отложениями, наблюдается коррозия металлических деталей. При использовании воды на внутренней поверхности теплообменника образуется слой накипи, ухудшающей циркуляцию жидкости. При отрицательных температурах вода замерзает, что приводит к появлению трещин на стенках трубок или бачков.

Естественный износ

Циклы нагрева и охлаждения вкупе с химическими компонентами антифриза оказывают негативное воздействие на металл и пластик. Конструкция разрушается и от постоянных вибраций и дорожных реагентов, попадающих на поверхность узла.

Установка защитной сетки радиатора на Рено Дастер

Изначально надо выбрать саму решетку. Её размеры и требования к ней должны соответствовать тем, которые предъявляет производитель авто. Так как изначально на автомобиле установлена сетка с крупными ячейками, то ее можно поменять на более мелкую.

Дополнительная защитная сетка Дастеру не помешает

При этом не рекомендуется выбирать слишком мелкую, так как ячейки в процессе эксплуатации будут забиваться пылью и грязью.

Процесс

Существует два способа. Со снятием бампера, и без. Мы рассмотрим без снятия бампера.

Избавляемся от 4 болтов верхнего крепления части бампера. Работу надо производить достаточно аккуратно, чтобы не повредить декоративное покрытие на нем.
4 болта крепления бампера сверху — долой!
Отводим верхнюю крышку вверх.
Отгибаем крышку аккуратно
На место штатной сетки устанавливается новая.
Новая подгоняется по параметрам и крепится.

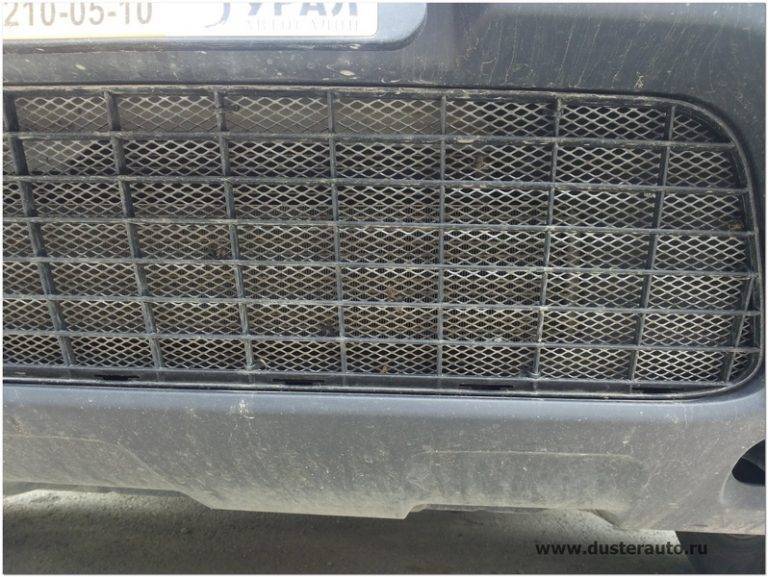

Установленная сетка вблизи
Сборка происходит в обратном разборке порядке.

Если снимать бампер, то можно сделать аккуратнее. Для этого после снятия бампера, снимите с него заводскую решётку, и «обтяните» его новой.

Когда решётка снята отдельно, так проще. Новую решётку можно припаять для надёжности

Как снять решетку радиатора на Renault Duster? Несколько проверенных способов на выбор

Поклонники французского автопрома частенько ломают голову над тем, как снять решетку радиатора на Renault Duster. При всех своих достойных походных качествах модель имеет кардинальный недостаток: воздухозаборники у нее имеют такие крупные ячеи, что абсолютно не могут считаться даже слабой защитой.

Рекомендуем: Причины неисправности автомобильной печки и ее ремонт

Конечно, с проникновением внутрь мошкары и мелкого мусора можно как-то смириться (хотя частые чистки и не радуют). Но выезжать летом на дальние расстояния страшновато: забитая насекомыми решетка весьма способствует перегреву движка.

Мало того, реально напрягает опасность залета камешков от впереди идущего транспорта.

В ближайшем доступе оказывается радиатор кондиционера, который особой крепостью не обладает. Остаться же без климатической установки не согласится никто из числа вкусивших всех радостей комфортной езды.

Оставьте надежду решить существующую проблему через дилеров компании и с помощью разработанного ею тюнинга: то ли французы не в курсе существующего недостатка, то ли не считают его таковым.

Как снять решетку радиатора на Renault Duster и дополнить ее для надежности защиты от встречных проникновений, придумали наши умельцы, уставшие опасаться гравия и выметать мелкую живность. Их наработками мы и поделимся.

Как выяснилось опытным путем, радиаторная решетка не снимается, пока на месте стоит бампер, поскольку они представляют собой единую конструкцию. Для ее демонтажа предпринимаются следующие действия.

Открывается капот. Сверху, на месте его примыкания к корпусу, по два с обеих сторон от замка, расположены болты, которые следует выкрутить ключом на 30;
В колесной арке и снизу, под ПТФ с обоих боков расположены крепежи. Для их снятия потребуется ключ-«двадцатка»;
Снизу, рядом с днищем, на морде бампера есть еще 5 болтов, которые скручиваются опять же ключом на 30. 6 крепежей по бокам, расположенные вертикально, не снимаются: они демонтажу не мешают, только соединяют декоративную накладку с основной массой бампера;
Несмотря на снятые болты, деталь остается на месте: она держится на защелках, которые находятся в местах стыкования с крылом, по 4 штуке с каждой стороны. Чтобы их отщелкнуть, в щель стыка просовывается рука; ею раскачивается бампер в вертикальном направлении. Действовать нужно сильно, но мягко;
Когда отсоединены защелки с обоих боков, бампер цепляется только за 2 выступа-клыка, которые прижимаются капотом, когда он закрыт. Поддерживая бампер под низ, снимаем его с последних креплений и укладываем на что-нибудь мягкое, чтобы не поцарапать покрытие.

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Снятие радиатора

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении. Работу выполняем на смотровой канаве или эстакаде. Снимаем передний бампер (см. «Снятие переднего бампера) и вентилятор радиатора (см. Снятие вентилятора радиатора). Для доступа к креплениям радиатора необходимо демонтировать пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха. С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

Ключом Torx T-30 выворачиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

Тем же инструментом выворачиваем фиксаторы двух пистонов правого крепления дефлектора к балке переднего бампера. Аналогично выворачиваем фиксаторы трех пистонов левого крепления дефлектора.

Вынимаем пистоны с фиксаторами…

…и снимаем дефлектор радиатора и конденсатора. Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу. На заводе-изготовителе шланги установлены на патрубках радиатора с применением герметика. Поэтому, в случае затруднения при снятии шланга с патрубка радиатора…

…аккуратно (чтобы не повредить шланг) вставляем в зазор между патрубком и шлангом шлицевую отвертку. Перемещая отвертку по окружности патрубка, поддеваем шланг…

…и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем подводящий шланг радиатора с верхнего патрубка радиатора. Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

Головкой «на 8» отворачиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору. Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его…

…выводя кронштейн его правого верхнего крепления из держателя на радиаторе.

Аналогично выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

Подвязываем конденсатор к верхней поперечине рамки радиатора.

Вынимаем радиатор из моторного отсека. Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться появление пузырьков воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см. Замена охлаждающей жидкости).

Важно знать, как обсуживать переднюю часть автомобиля. Тут расположена основная часть технической «начинки»

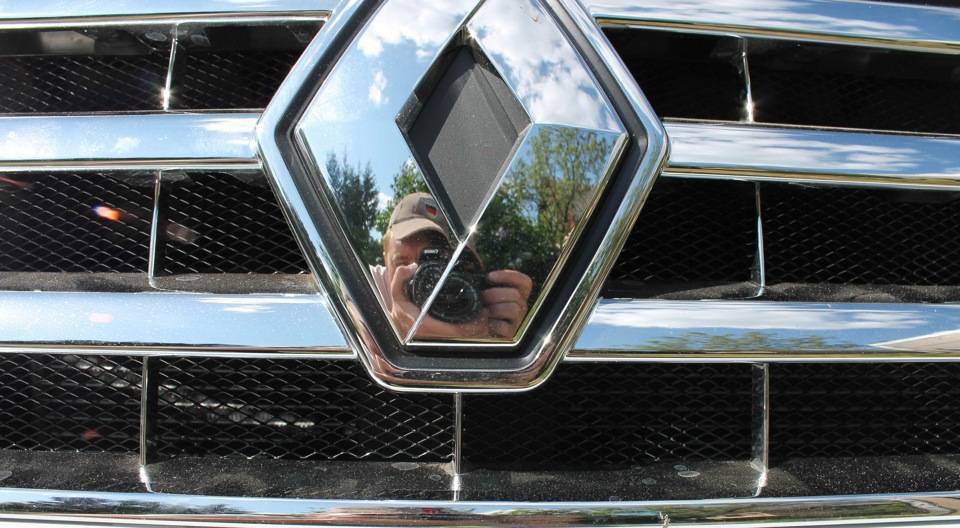

Для защиты этих деталей и автомобиля в целом предназначена решетка радиатора Дастере выглядит солидно. Важно уметь заменить ее при необходимости.

Как установить изделие

Прежде чем приступать к установке сетки вам будет нужно снять решётку. На некоторых автомобилях это можно сделать только вместе с бампером. Как правило, для демонтажа нужно открутить удерживающие болты, которые прячутся под капотом, а затем отогнуть фиксаторы в нижней части решётки. После этого её можно аккуратно снять со своего места. У других моделей крепление настолько простое, что вам даже не придётся поднимать крышку капота: достаточно поддеть плоской отвёрткой края решётки и вынуть её из пазов. Более подробные инструкции вы можете найти в руководстве по эксплуатации автомобиля.

Необходимые инструменты

Чтобы установить защиту на решётку, подготовьте следующий набор инструментов:

готовая защитная сетка
отвёртка с плоским шлицем;
набор шестигранных ключей для демонтажа решётки;

Эти инструменты понадобятся вам вне зависимости от предпочитаемого метода крепления. Но кроме них, вам будут необходимы сами крепежи. В зависимости от способа соединить сетку с решёткой, вам понадобится один из следующих инструментов:

штатные держатели
кабельные стяжки длиной около 18–20 см
саморезы и промышленный фен
сварочный аппарат.

Варианты крепления

Закрепить сетку можно четырьмя разными способами:

с помощью штатных держателей;
с помощью кабельных стяжек;
с помощью саморезов;
вплавлением стеки в решётку.

Каждый из этих методов имеет свои минусы и плюсы. Например, оптимальным вариантом является установка на штатные фиксаторы. Другой вариант — посадить сетку на саморезы. Правда, перед этим вам будет нужно нагреть саморезы и тем самым предотвратить дальнейшее растрескивание.

Редкие автомобилисты прибегают к методу вплавления. Во-первых, нужно иметь специальное оборудование. Во-вторых, если решётка изготовлена из пластика, её можно легко оплавить. Ну и, в конце концов, криво вплавленную решётку уже не переделаешь, и вся деталь пойдёт под замену.

По этим причинам водители, которые решили самостоятельно заняться модернизацией радиаторной решётки, чаще всего используют пластиковые строительные хомуты. Они обладают невысокой стоимостью и доступны в любом строительном магазине. Чтобы стяжки были незаметны, приобретите их в цвет будущей решётки и сетки.

Инструкция по установке

Когда сама сетка готова, а метод установки выбран, можно приступать к процессу монтажа.

Аккуратно демонтируйте решётку радиатора. Будьте осторожны: не повредите ячейки.
Вымойте детали и очистьте от скопившегося за время эксплуатации мусора.
Приложите сетку к внешней или внутренней стороне радиатора в зависимости от окончательного местоположения.
Если вы устанавливаете сетку снаружи, загните её припуски на краях.

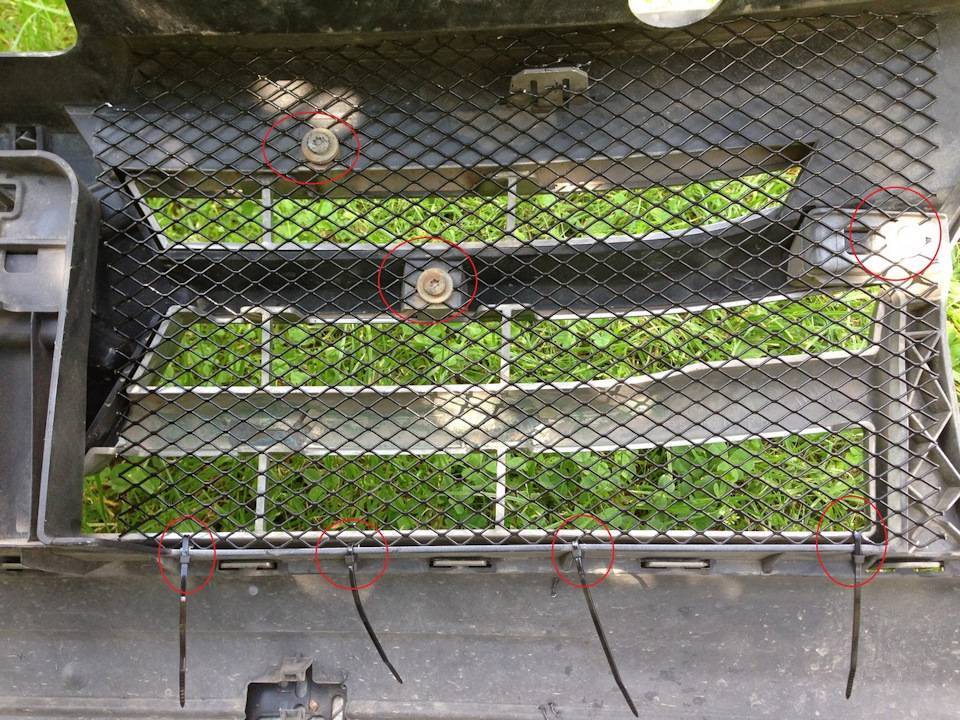

Зафиксируйте сетку на решётке хомутами. Лучше всего использовать симметричную схему. Красиво смотрятся и плотно держатся стяжки, расположенные в шахматном порядке.
Отрежьте длинные хвосты стяжек. Следите, чтобы крепление при этом не нарушилось, а хомут не слетел.
Установите решётку обратно в автомобиль.

Соедините сетку и решётку радиатора строго по контурам

Видео: установка защитной сетки

Как снимается и утепляется радиатор для Рено Дастер

Некоторые автолюбители желают выделить свое авто в общем транспортном потоке.

Подобные тюнинговые эксперименты нередко проводят и владельцы Рено Дастер, который и без того имеет достаточно презентабельный вид среди других машин.

Наиболее часто модернизации подвергается радиаторная решетка, и в этой статье пойдет речь о том, как выполнить эту процедуру своими усилиями. Вы узнаете, как снять старую решетку, а также про утепление на зиму.
