Установка подлокотника на Рено Дастер любого года выпуска своими руками

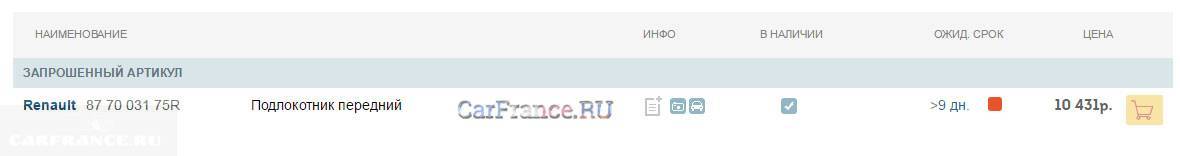

Установка подлокотника с артикулом 877003175R

Артикул подлокотника 877003175R

Будем снимать тоннель пола. Для этого попробуйте снять верхнюю накладку, переведя селекторы подогрева в положение «Выключено». Накладка сделана из пластика и крепится к тоннелю на защёлках. Дальше надо следовать инструкции:

1. Откручиваем четыре самореза Torx (A, B, D), а также гайку C, используя ключ «на 10».

   Как выполнить демонтаж тоннеля

2. Отодвинув деталь вверх, нужно будет отключить все разъёмы.

3. Ключом «на 8» откручиваем винты крепления полозьев. Затем режем ковролин, как показано на схеме.

   Удаляем всё лишнее

4. Сзади под полозья подводим кронштейн, затем сдвигаем его вперёд (см. фото слева).

   Устанавливаем кронштейн из комплекта

5. Средняя пластина кронштейна должна зайти под язычок (фото справа). В отверстие затем вкручивают шпильку, а дальше фиксируют конструкцию гайкой.
6. Два винта на полозьях вкручивают обратно.

Можно установить тоннель на место, чтобы шилом «найти» одно отверстие в кронштейне. Другие отверстия намечают маркером, используя «ногу подлокотника» в качестве трафарета. Отверстия нужно просверлить сверлом на 8 мм. Затем проводят финальную примерку, подключают разъёмы и прикручивают тоннель.

Два тонких момента

В комплекте  877003175R, по идее, находятся две гайки М5. Та, что обозначена цифрой «7», фиксирует деталь «5».

Все детали комплекта, поколение «1»

Гайка «9» должна прижимать тоннель, а ещё под неё подкладывают шайбу «8».

Это интересно: Самостоятельная замена сайлентблоков передних рычагов на Рено Меган 2: читаем главное

Как устанавливается подлокотник в Рено Логан на водительское сиденье

Как правило, установка своими руками такого элемента, как подлокотник на авто Renault Logan, под силу даже новичку. Элемент имеет инструкцию с креплением на спецсалазку водительского кресла. А для облегчения задачи многие используют чертежи.

1. Демонтируем строго по инструкции водительское кресло. И именно для этой цели открутим 4-е болта, соответственно 2 передних и 2 задних. После отсоединяем электрический небольшой разъем от переднего ремня безопасности.
2. Извлекаем кресло, конечно же, наружу и ставим его для удобства на стол.
3. С правой стороны кресла имеется замок необходимый для ремня безопасности, соответственно его также следует снять. Снимается и пластиковая декоративная накладка, которая располагается в нижней части сиденья.
4. Отверстие для провода к замку ремня, нужно немного расширить, для этого рассверливаем его на 8мм.
5. Вместе с аксессуаром в комплекте идет специальный кронштейн, соответственно гайкой и небольшой шпилькой.
6. Ставим подлокотник, сразу после этого продеваем шпильку в расширенное отверстие, затем накручиваем достаточно плотно гайку.
7. Уже все, сделав, на место ставим замок от штатного ремня безопасности, далее, не теряя времени, устанавливаем на прежнее место крепежную гайку.
8. Устанавливаем назад пластиковую декоративную накладку и, используя инструмент, закручиваем один фиксирующий винт, все делается ключом торкс Т20.
9. Водительское кресло ставится назад в салон и закручивается.

Итак, подлокотник установлен в автомобиль Рено Лонаг.

Как сделать подлокотник в машину своими руками

Если купить готовый элемент по каким-то причинам не представляется возможным, выход один: сделать его самостоятельно.

Подготовка к процессу

Первым делом с помощью рулетки в салоне следует измерить место, где будет установлено устройство. Причём замеры нужно производить в салоне собственного автомобиля. Даже у двух одинаковых с виду машин элементы компоновки салона могут отличаться по размерам. Разница может составлять всего несколько миллиметров, но именно она в итоге и помешает нормальной установке.

Измеряются следующие параметры:

• расстояние между водительским и пассажирским креслами;
• уровень, на котором находится локоть сидящего водителя;
• расстояние от включённого рычага ручного тормоза до спинки водительского кресла. Это делается для того, чтобы пассажиры, сидящие сзади, не задевали подлокотник ногами;
• максимальная высота, на которую поднимается рычаг ручного тормоза при его включении (этот размер снимается лишь в том случае, когда конструкция подлокотника частично накрывает рычаг тормоза);
• также необходимо знать, как далеко друг от друга находятся защёлки ремней безопасности.

Этапы создания конструкции

Есть несколько схем создания этой конструкции. Одни из них более простые и нетрудоёмкие, а другие — слишком сложные и непонятные. Мы постарались создать такой план работы, который можно будет осилить даже неопытному в конструировании автовладельцу, не потратить на это много времени и получить при этом надёжное изделие, которое будет удовлетворять всем вышеописанным требованиям.

Выбираем материал

Как правило, самодельные подлокотники делают либо из фанеры, либо из ДСП. Иногда используется цельная доска толщиной 7–9 мм. Если предполагается, что будут изогнутые детали, то использовать можно только фанеру, так как только этому материалу можно придать необходимый изгиб, подержав над паром. Что касается материалов для обивки, то они могут быть самыми разными: кожзаменитель, натуральная кожа, дермантин и т. д. Выбор здесь ограничивается лишь фантазией и финансовыми возможностями автовладельца.

Проектируем основные элементы

Все вышеуказанные размеры должны быть записаны. На их основе создаётся простейший эскиз в трёх проекциях. Сделать это можно даже от руки, на обычном тетрадном листке.

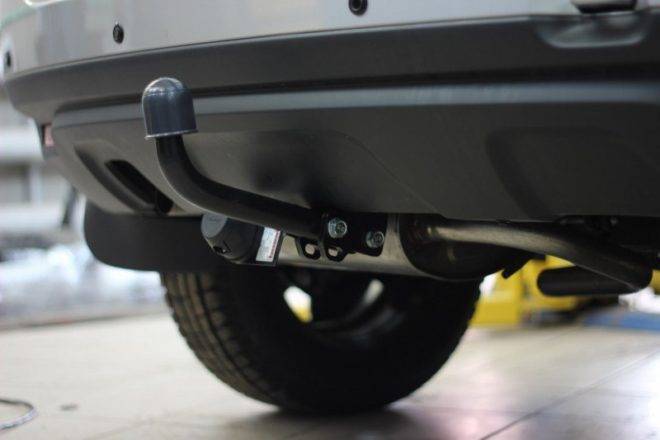

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

Снимаем размеры

Здесь нужно проявить максимальную внимательность и сосредоточенность. Точность проведения обмеров расстояний и размеров места под будущий подлокотник повлияет на параметры готовой конструкции и её расположение в салоне. Проводить эти действия необходимо только в своём автомобиле, ведь в двух машинах одной марки могут присутствовать несоответствия в салонах.

Все данные, которые у вас будут получаться, нужно записывать, лучше сразу на эскиз будущего изделия. Таким образом, замеры не перепутаются, будут наглядно, аккуратно и без ошибок записаны. Вам потребуется измерить следующие параметры:

• на каком расстоянии друг от друга находятся передние кресла;
• выяснить расстояние, на котором расположение руки водителя наиболее комфортно (сесть в машину, одной рукой взяться за руль, а вторую привести в расслабленное состояние и поставить в привычном положении);
• включить ручник и измерить расстояние от него до тыльной поверхности спинки на сидении (комфорт сзади сидящих пассажиров игнорировать нельзя);
• учесть расстояние между защёлкивающим механизмом для ремней безопасности.

Проведите визуальное сравнение места расположения будущей конструкции и её габаритов, остановившись на ручнике. Интересует взаимное расположение ручного тормоза и подлокотника. Если последний элемент будет заходить на территорию ручника, то на этапе снятия размеров потребуется измерить высоту подъёма тормозного рычага.

Как перетянуть

Перетяжка подлокотника Приоры начинается с его демонтажа.

Далее необходимо снять старую обшивку. Проще всего это сделать, используя фен. Разогреваете подлокотник с помощью фена, после чего термоклей размягчается и прежнюю обшивку можно будет с лёгкостью снять. Достаточно просто её поддеть чем-то. С помощью фена снимаем и остатки клея с подлокотника

Важно не перегреть феном крышку, потому что под действием горячего воздуха пластик может потерять форму. Когда всё снято, стоит дополнительно очистить поверхность подлокотника от возможных загрязнений и обезжирить

После этого переходим к раскройке материала. Для того чтобы угадать с размерами, можно взять старую обшивку, и по примеру сделать выкройку, оставив дополнительно немного места для загибов.

Если перетянуть вы решили кожзамом или алькантарой, закрепить новую обшивку просто. Материал натягивается, закрепляется и проклеивается по периметру

Важно клей намазывать немного заранее, так как на пластике он долго сохнет. Для того чтобы отсутствовали складки, можно использовать фен

Под воздействием температуры ткань, заменитель кожи размягчается и легче приклеивается.

Перетягивать подлокотник кожей своими руками чуть сложней. Так как этот материал менее эластичный. Складок будет больше и убирать их сложнее. Вариантов решения проблемы два. Первый — можно попытаться чуть больше прогреть кожу и немного сильнее натягивать.

Второй, если есть желание возиться, а также имеются навыки в шитье, можно сделать обшивку из нескольких деталей, которые потом сшиваются на машинке.

Здесь последовательность действий немного другая. Прежде чем снимать старую обшивку, делаем на ней разметку по рёбрам подлокотника. После этого аккуратно демонтируем старый материал. Его разрезаем по разметке. Только после этого делаем выкройки. Ровные края с той стороны, где только что было разрезана старая обшивка, просто обводим, делая запас где-то в 7 миллиметров для того, чтобы детали можно было сшить. Второй край свободный. Он будет загибаться и крепиться с внутренней стороны подлокотника

Важно! Когда приступите к раскройке центральной части, следите чтобы вырезанный вами кусок был симметричным. Ведь верх подлокотника имеет симметричную форму

После того как всё раскроено, можно сшивать. Сшивается обычным швом на машинке. При наличии желания и фантазии по краям основного шва можно сделать декоративные, так сказать, украсить ваш подлокотник. Декоративный шов делается на расстояние где-то в 0,5 см от основного более толстой ниткой немного другого оттенка.

После того как всё прошито, швы можно слегка отбить, так они станут мягче, а кожа ровнее ляжет на подлокотник.

На этом шитьё заканчивается, обшивка готова, её нужно просто натянуть и закрепить. Натягивая новую обшивку, проследите за симметричностью, правильным расположением основных и декоративных швов. Если строчка где-то получилась не совсем идеально ровной, это можно поправит с помощью фена и натяжения. После того как всё правильно расположено и натянуто, новая обшивка фиксируется при помощи клея с внутренней стороны. Ждёте пока клей высохнет и подлокотник готов, его можно устанавливать обратно.

Какой выбрать

Оригинал

Оригинальный подлокотник на Дастер изготавливается с номером 877003175R. При этом деталь исполнена в черном цвете.

На рынке можно встретить также оригинал серых цветов с номером 877002945R. Два этих изделия пригодны для хранения небольших предметов: соответствующий отдел размещен под обивкой подлокотника.

Оригинальные версии регулируются по степени наклона. В качестве отделки изготовитель выбрал прочное покрытие, устойчивое к механическим воздействиям.

Аналогичные изделия

Выбор аналогов вместо оригинальных подлокотников зачастую оказывается оправдан, так как их цена значительно ниже. Для автомобилей линейки Дастер подобные изделия производят следующие фирмы:

• Alamar;
• Nitrobox;
• Omsa Line
• АвтоБлюз
• Frantz

В случае, когда подлокотник Дастер необходим для хранения среднеразмерных вещей и в дополнительном отделе для хранения необходимости нет, то самым идеальным вариантом будет деталь модели Alamar. Данное изделие отличается от других своей неповторимой конструкцией. После его установки создается впечатление, что подлокотник Duster практически не за что не крепится. Помимо этого, такая модель подойдет для тех, кто хочет в дальнейшем обтянуть внутренние элементы автомобиля кожей, кожзамом или дермонтином.

Подлокотник на Рено Дастер Alamar

Устанавливается Alamar с использованием саморезов. Деталь может изменять величину наклона и предназначается для авто, у которых отсутствуют боковые подушки безопасности.

Изделия марки Nitrobox по своему виду напоминают оригиналы. Такие подлокотники дополнительно оснащаются отделением для хранения мелких вещей. Монтаж Nitrobox не образует сложностей, в отличии от версии Alamar. Однако стоимость его выше в 2,5-3 раза.

Модель Omsa Line достаточно неплохой вариант с приятным внешним видом и оптимальными эксплуатационными характеристиками. Данная фирма производит качественные изделия для линейки Дастер, которые дополняются внутренним отделом. Подлокотник достаточно легко устанавливается. Можно отметить, что в сравнении с другими моделями Omsa Line устанавливается просто в подстаканник без всяких сверлений и разрезов. В области недорогих изделий для Рено Дастер лидирующие позиции занимает китайская продукция. Но стоит сказать, что такие подлокотники не всегда обладают достойным качеством и зачастую отверстия для монтажа не совпадают с точками крепления внутри авто. Подобные недостатки появляются при использовании универсальных деталей.

Подлокотник на Рено Дастер Omsa Line

К бюджетным моделям относят изделия фирмы Varta. Отделка таких подлокотников выполнена из эко-кожи и они могут выдерживать до 80 кг.

Подлокотник на Рено Дастер Varta

Отечественный производитель АвтоБлюз отличается не только ценой, но и не требует сложной установки. Он просто вставляется в подстаканник.

Подлокотник на Рено Дастер АвтоБлюз

Отечественный производитель FRANTZ  аналогичен предыдущему варианту по креплению, выполнен из качественной натуральной экокожи, несколько видов поролона обеспечивают мягкость и долговечность. Накладка под крышкой обита автомобильным карпетом, который гасит посторонние шумы от мелких предметов и не притягивает пыль. Добавлен по рекомендациям пользователей.

Полдокотник Frantz

Определяемся со способом крепления

Подумайте над способом крепления. Автоподлокотники могут быть плотно посажены между сидениями или фиксироваться благодаря специальным креплениям.

Если вы решили остановиться на плотной фиксации, то потребуется в нижней части конструкции подготовить пазы, соответствующие деталям в области предполагаемого места установки. Сразу нужно определиться с обивочным материалом и учитывать его толщину при разметке проекта.

Изготавливать самостоятельно крепления — задача не из простых, но результат стоит ваших усилий и затраченного на этот процесс времени. Элементы подлокотника в нижней его части должны быть привязаны к конструктивным элементам внутреннего убранства машины или к предварительно созданным крепёжным деталям.

Каждое своё решение нужно сначала переносить на чертёж, а уже потом воплощать в жизнь. Так можно избежать ошибок и неточностей.

Создание проекта

Итак, замеры записаны и проверены, пришло время к созданию бумажного прототипа будущей конструкции. Не поленитесь и сделайте несколько вариантов, которые будут отражать подлокотник для автомобиля в различных ракурсах. Перенесите все размеры на каждый чертёж и убедитесь в их полном соответствии.

Теперь можно приступать к разметке деталей и мелкой прорисовке каждого элемента, который будет составлять будущую конструкцию

Особое внимание уделяем следующим моментам:

• указываем размеры на каждом элементе, если он фигурный, то определяем радиус;
• отмечаем места крепления, выбираем способ соединения одних элементов с другими и указываем длину саморезов, если таковые имеются;
• высчитываем расстояние, которое остаётся до кромки;
• для верхней части, которая будет служить опорой и крышкой одновременно, потребуется разметить местоположение крепления с поворотно-откидывающимся функционалом (можно сделать сдвижной верх, но это будет несколько сложнее).

Выбираем материалы и завершаем работу

Для создания корпусной и опорной частей можно выбирать любой материал на основе дерева. Его толщина должна находиться на уровне 8 мм. При отсутствии закруглений можно не ограничивать себя в выборе материала, в противном случае лучше остановиться на фанере, которая может гнуться под воздействием водяного пара. Для вырезания составных элементов конструкции необходимой формы под рукой нужно иметь ножовку, а ещё лучше электролобзик. Для обшивки подойдёт любой материал, который вам приглянется. Но помните, что он должен быть устойчивым к износу, иметь стойкий цвет и подходить под дизайн машины.

Итак, детали вырезаны и подготовлены к сборке. Сделайте заранее выкройки на бумаге для обивочного материала. Используя клей или фиксирующие элементы, собираем наш самодельный подлокотник в машину. Если ранее не было допущено ошибок, то проблемы не возникнут.

По сделанным ранее выкройкам вырезаем элементы для обивки и крепим их при помощи мебельного степлера или клея. Занимаемся крышкой, которая должна быть мягкой и немного округлой. Понадобится поролон или обычные губки для мытья посуды. Размещаем выбранный материал, приклеиваем и обрезаем ненужные элементы. Накрываем войлоком, который тщательно приклеиваем по краям. Осталось обтянуть готовый подлокотник и любоваться своей работой.

Некоторым эта работа может показаться сложной, невыполнимой и очень длительной, но сложно только начать, а потом работа закипит. Не успеете и опомниться, как в машине уже будет стоять новенький подлокотник с универсальным дизайном и организацией внутреннего пространства. Попробуйте сами и расскажите друзьям, как сделать подлокотник в машину.

Установка

Перед началом работ необходимо вооружиться определенным набором инструментов и материалов:

• Подлокотник. Как мы уже отмечали, можно купить готовое изделие, или изготовить его своими руками. Какой вариант лучше — решайте сами;
• Болты М6х20. В большинстве случаев они идут в комплекте с подлокотником;
• Ключи для демонтажа крепежей;
• Хорошее настроение;
• Свободное время.

Что ж, теперь будем переходить непосредственно к установке. Некоторые модели могут несколько отличаться по методам и нюансам установки, но мы будем рассматривать стандартный вариант, который встречается чаще всего для автомобиля ВАЗ 2114.

1. Обеспечьте себе доступ к отверстиям, с помощью которых будет фиксироваться на своем новом месте ваш подлокотник. Для этого передние кресла сдвигаются максимально вперед.
2. Теперь возьмите подходящий ключ и извлеките болты, отвечающие за крепление замка ремня безопасности.
3. Далее сиденья смещаются в противоположную сторону, то есть максимально назад, к задним креслам.
4. Открутите второй болт крепления. Он находится несколько выше первого, который вы уже демонтировали.
5. Приступаем к установке аксессуара. Вилку стойки подлокотника совмещают с большими отверстиями для замка ремня безопасности.
6. Так отверстия подлокотника должны совпасть с местами, откуда вы не так давно выкрутили два болта.
7. Чтобы обратно установки замки ремней, возможно, придется несколько изогнуть кронштейн. Страшного в этом ничего нет, потому не бойтесь.

Как видите, для установки подлокотника требуется выполнить несколько до безобразия простых действий. Ничего сверлить и варить скорее всего не придется.

Как показывает практика, в случае с «четырнадцатой» моделью производства компании АвтоВАЗ, хорошо зарекомендовали себя подлокотники

Они подходят под крепежные отверстия, идеально садятся в пространство между передними креслами.

Как установить подлокотник на рено дастер видео: освещаем подробно

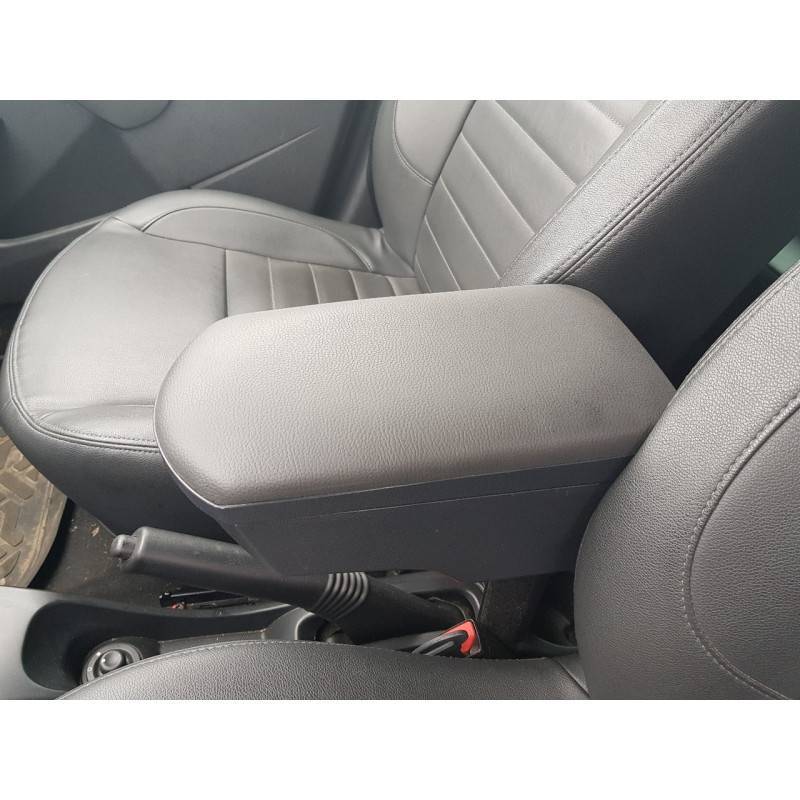

Штатный подлокотник для Рено Дастер в оригинале обозначен как 877003175R. Ещё есть артикул 877002945R, а отличия будут в цвете – во втором случае речь идёт о сером варианте оформления. Оба артикула относятся к оборудованию машин из поколения «1». Также у этого оборудования есть аналоги других брендов (не Рено). Всем тем, кому нужны подлокотники на Рено Дастер 2015 года, советуем поискать деталь с артикулом 8201508364. Монтаж подлокотников 8201508364 и 877003175R отличается мало – ниже приводится скриншот инструкции.

Если подлокотник мешает рычагу АКП, последний можно укоротить.

Данной устройство является наиболее бюджетным вариантом. Крепиться на одной ножке и со стороны кажется подвешенным в воздухе. Не имеет ниш для хранения. Благодаря своей конструкции довольно просто обшить его кожей или другим прочным материалом. Цена такого изделия не превышает на момент написания статьи 1500 рублей.

Как выбрать правильно аксессуар

Любая специализированная точка продажи предоставит мало-мальский выбор подлокотников для Рено Дастер. Однако, при покупке в официальных центрах расценки на эту услугу могут быть существенно высокими. Как вариант, некоторые автолюбители предпочитают для себя аналог с модели Рено Логан, поскольку он подходит по большинству технических характеристик. За гораздо большие средства можно получить многофункциональные аналоги и более качественные изделия, однако по стоимости они выше в 2 и более раза.
