Реле Рено Дастер
Если предохранители ответственны преимущественно за магистрали управления и контрольных приборов. Релейные переключатели выполняют схожую роль, но с небольшим отличием – вставки защищают силовые магистрали энергоемкого оборудования.
Дворники
Релюшки автомобиля монтируются под приборкой со стороны водителя. Вставки отсутствуют в основном блоке – они вынесены отдельно от общей панели.
Реле вентилятора охлаждения
Система питания вентилятора радиаторной установки достаточно продумана. Здесь за активацию низких и высоких оборотов пропеллера отвечают реле 3 и 1. Подобное расположение актуально для машин до и после 2016 года. Жилы аппаратуры управления запитаны от реле К7 салонного блока.
Реле ближнего света
Оптические приборы на автомобиле выполнены так, что элементы устанавливаются в блок-фаре. Найти его можно по характерному внешнему виду на задней части блока.
Реле поворотов Дастер: где находится
В большинстве вариаций автомобиля такого нет. Его роль выполняет модуль управления системой комфорта. Сами релюшки являются неотъемлемой частью устройства.В отдельных случаях выносятся под приборку со стороны водителя.
Реле напряжения на генератор
Регулятор вспомогательного оборудования может монтироваться в двух местах. Аппаратура смонтирована возле генератора. Второй вариант – детали входят в состав электроники управления двигателем.
Магнитола
Штатная проводка проведена через предохранители 28/38. Первый отвечает за питание от аккумулятора напрямую, второй – подает напряжения от замка зажигания.
Некоторые водители при монтаже доработанной акустики, протягивают магистраль питания напрямую от АКБ.
Расположение реле стартера Дастера
Втягивающее смонтировано стандартно для всех автомобилей. Пусковой выключатель устанавливается под капотом. Найти устройство можно по характерным щелчкам, при проворачивании ключа зажигания.
Где находится реле свечей накала
Модуль управления находится возле радиатора. Внутри блока расположено реле. В случае отказа агрегата, его меняют целиком.
Реле зарядки
Система на Дастере продумана на высоком уровне. Устройство входит в состав модуля управления двигателем (после рестайлинга). Агрегат может быть смонтирован возле батареи, между ней и генератором.
Реле дополнительного отопителя салона
Узел устанавливается на машины опционально. В большинстве версий его нет. Там, где агрегат предусмотрен конструкцией, релюшки монтируются вдоль балки приборной доски.
Замена электромагнита муфты компрессора
Для работы потребуются инструменты: набор отверток, ключ на 18, съемники для снятия шкива, съемник для снятия электромагнита и тестер
Удаляем хладагент из системы.
Снимаем компрессор.
Снимаем прижимную пластину
Снимаем шкив привода, как сказано выше
Снимаем стопорное кольцо электромагнита муфты компрессора
Для снятия стопорного кольца используем специальный разжимной съемник
Сдвигаем электромагнит с посадочного пояска передней крышки компрессора и снимаем его
Проверяем омметром сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус.
Сопротивление должно быть 3,6-3,8 Ом.
Устанавливаем электромагнит на переднюю крышку компрессора. Нужно убедиться, что стопорное кольцо полностью вошло в проточку
При установке катушки на компрессор фиксирующий выступ «А» на задней поверхности корпуса катушки должен войти…
…в выемку «Б» на крышке компрессора.
Напрессовываем шкив на посадочную шейку передней крышки компрессора.
Прилагать усилие нужно к внутренней обойме подшипника.
После напрессовки проверяем вращение шкива.
Устанавливаем компрессор и остальные детали в обратном порядке.
Заправляем систему хладагентом.
Как проводится чистка
Процедура сравнительно несложна, для начала требуется купить очиститель (чаще всего приобретают продукцию фирмы Kerry или Xenum). При необходимости использовать аэрозоль можно взять антисептик, например, простой хлоргексидин: он обеззараживает поверхности и эффективно удаляет загрязнения. Аэрозольные вещества позволяют избавиться от неприятных запахов максимально быстро, процесс очистки следующий:
- Салонный фильтр требуется снять, после этого кондиционер включают на всю мощность.
- Воздуховодные каналы заполняют пеной.
- Мотор автомобиля заводят, затем выключают кондиционер.
Более подробно можно посмотреть в этом видео:
В случае сохранившегося запаха потребуется промывка кондиционера. Процедуру также можно провести самостоятельно, она осуществляется следующим образом:
- Кондиционер демонтируют, аккуратно ослабляя крепления.
- Очистительное средство наносят на радиатор и оставляют на четверть часа.
- Конденсор требуется промыть водяной струей с сильным напором, при сохранившихся загрязнениях операцию проводят повторно.
- По окончании кондиционер ставят обратно.
Процедура занимает не больше получаса, она довольно проста и не требует использования специфичных инструментов.
Можно ли установить кондиционер на Рено Дастер при его отсутствии
Некоторые модификации этой машины не имеют кондиционера, и автовладельцы, приобретя такое авто, в дальнейшем решают поставить его за дополнительную плату. Эта процедура требует использования соответствующего оборудования, специальных навыков и опыта, поэтому не рекомендуется самостоятельно ставить оборудование: лучше обратиться в сервис. Если автомобиль новый, делать установку требуется в официальном салоне, чтобы не лишиться гарантии. При необходимости установки нового кондиционера по причине поломки нужно узнать модель оборудования, стоявшего в машине ранее, и приобрести его, после чего выполнить монтаж самостоятельно или в мастерской.
Очистка кондиционера автомобиля – важная процедура, которую требуется проводить регулярно, в противном случае в салон будут попадать бактерии, вредные для здоровья человека, а само устройство быстрее сломается. Процесс можно осуществить самостоятельно, однако при нехватке навыков или времени лучше обратиться в мастерскую. Чтобы не думать о том, можно ли установить кондиционер на Рено Дастер, рекомендуется сразу приобретать автомобиль с требуемой опцией: если она не предусмотрена заводом, установка потребует больших затрат времени и денег. Аналогичная процедура очистки кондиционера применима и для Рено Дастер 2018 года.
Встраиваемый кондиционер (штатное место)
| Ситроен Джампер (Citroen Jumper) | Встроенный штатный производительностью 5 кВт. | к-т | от 60 000 руб. | |
| Фиат Дукато (Fiat Ducato) | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. | |
| Пежо Боксер (Peugeot Boxer) | Встроенный штатный производительностью 5 кВт. | к-т | от 60 000 руб. | |
| HUNDAI HD-120, HD-170 | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. | |
| MITSUBISHI FUSO CANTER | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. | |
| Исудзу NQR | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. | |
| HUNDAI HD-65, HD-78 | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. | |
| Хендай Портер | Встроенный штатный производительностью 5 кВт. | к-т | от 55 000 руб. |
Установка кондиционера на Рено «Дастер» в Челябинске
УВАЖАЕМЫЕ, КЛИЕНТЫ
К сожалению, изготовленного заводским способом комплекта автокондиционера на Рено Дастер от стороннего изготовителя сейчас на авторынке России нет. Мы проверили всех , известных нам, производителей автокондиционеров и авторефрижераторов.
Этим мы были сильно удивлены, т.к. спрос на рынке действительно есть. Существуют только заводские комплекты от официального дилера по соответствующей сильно завышенной цене.
Единственным выходом на данный момент, мы видим установку кондиционера с подвесным блоком испарителя внутри салона в ногах переднего пассажира, что не очень эстетично будет выглядеть и ещё повлечёт за собой ликвидацию “бардачка”
Понимаем, что данный способ подойдёт только единицам автовладельцев.
Также следует отметить, что установка автокондиционера требует дополнительно и замены генератора на более мощный, т.к. устанавливаемый на версию Дастера без кондиционера генератор заведомо не справится с возросшей нагрузкой.
Тем автовладельцам , кто всё же твёрдо решил найти и поставить автокондиционер в свой автомобиль, мы можем рекомендовать обратиться на авторазборки. Но там Вы покупаете кота в мешке. Оценить работоспособность автокондиционера в разобранном состоянии, и не имея на руках спецификации по комплектующим , фотографий исходных деталей и просто опыта не специалисту, просто невозможно.
Мы понимаем, что не добавили Вам оптимизма, но такова реальность. В случае с автокондиционером, на легковой автомобиль, гораздо дешевле купить новую машину с уже включенным в комплектацию данным устройством. От себя добавим, что у нас есть новый Рено Дастер без кондиционера и мы сами ещё на него не устанавливали “свой конструктор”
ЗАКАЖИТЕ ОБРАТНЫЙ ЗВОНОК
В КОМФОРТАВТО ВЫ МОЖЕТЕ УСТАНОВИТЬ КОНДИЦИОНЕРЫ НА СЛЕДУЮЩИЕ АВТОМОБИЛИ:
Неисправности кондиционера Дастера
В процессе эксплуатации у кондиционера Дастера может появиться неприятный запах. Это является сигналом того, что оборудование нуждается в прочистке. Чистку системы кондиционирования, а также замену салонного фильтра рекомендуется осуществлять каждые 15 тыс. км пробега. Также процедуру очищения кондиционера следует проводить при появлении некоторых признаков загрязнения утсройства.
Признаки необходимости чистки кондиционера Дастера:
- Увеличение шума работающего кондиционера
- Заметное снижение эффективности работы кондиционера Дастера
- Появление в салоне вторичного запаха или воды
- Подача теплого воздуха из системы кондиционирования
- Прочие нестабильности в работе
Если чистку кондиционера Дастера не произвести вовремя, в автомобиле могут со временем появиться более серьезные поломки, которые исправить будет уже сложнее. Поэтому чистку устройства откладывать не следует – эта несложная процедура поможет избежать более кропотливого и дорогостоящего ремонта и позволит с комфортом использовать автомобиль в будущем
Также важно учитывать, что сломанный кондиционер пропускает гораздо больше бактерий в салон авто, что весьма негативно сказывается на здоровье человека
Процесс чистки кондиционера Дастера:
- Приобрести очиститель для кондиционера (например, Kerry или XENUM CLIMAIR PRO)
- В качестве аэрозоля допускается использовать антисептические средства (как вариант, хлоргексидин)
- Аэрозоли позволяют быстро избавиться от запаха, процедура их использования следующая: снимаются фильтры, кондиционер устанавливается на полную мощность, а воздуховоды при этом заполняются пеной; далее необходимо завести мотор и выключить кондиционер
- Если после чистки аэрозолем запах в салоне Дастера остался, необходимо сделать промывку кондиционера
Процесс промывки кондиционера Дастера:
- Снять кондиционер Дастера с креплений
- Нанести средство на радиатор на 15 мин.
- Промыть конденсор сильным напором воды
- При необходимости операцию повторить
- По завершении установить кондиционер на место
Чистка системы кондиционирования
Для очистки системы охлаждения воздуха на Renault Duster используются специальные химические реагенты, которые поставляются в аэрозольной упаковке. Их необходимо подать на радиатор испарителя, трубка вводится в воздушный канал через торцевую крышку от старого салонного фильтра. Перед началом работ требуется очистить нишу для фильтрующего элемента от пыли и листьев с помощью пылесоса и влажной губки.
После заполнения теплообменника пеной необходимо закрыть двери и включить кондиционер на 15 минут. Грязь удаляется вместе с конденсатом через сливную трубку, для улучшения результата допускается повторная очистка системы. Существуют аэрозольные препараты, которые необходимо распылить в каналы забора воздуха из салона машины (расположены в ногах водителя).
Перед проведением очистки требуется переключить климатическую установку в режим рециркуляции воздуха, а затем сдернуть предохранительную чеку с баллона и запустить двигатель и кондиционер.
Если автомобиль долгое время эксплуатировался в сложных дорожных условиях, то на поверхности теплообменника и радиатора системы охлаждения скапливается грязь. Для ее удаления потребуется снять бампер, а затем промыть соты потоком воды с чистящим средством. Подавать жидкость под напором запрещено, поскольку происходит деформация металлических сот. После проведения обслуживания необходимо заправить контур охлаждения и залить хладагент в установку кондиционирования воздуха.
Улучшение условий работы
Для снижения температуры воздуха, подаваемого в салон машины, следует подсоединить по параллельной схеме к датчику испарителя сопротивление номиналом 18 кОм. Для доступа к элементу требуется снять накладку с центральными воздуховодами, а затем демонтировать магнитолу. К сенсору подходит колодка с 2 проводами с изоляторами серого цвета, резистор подсоединяется к металлическим элементам.
Доработка позволяет снизить температуру воздуха за счет повышения времени работы компрессора. Недостатком методики является риск появления наледи на испарителе.
Установка кондиционера на Дастер
Установка кондиционирования воздуха предусмотрена не на всех модификациях кроссовера Рено Дастер. Автомобиль имеет унифицированную конструкцию, позволяющую осуществить монтаж кондиционера владельцем. Перед началом выполнения работ потребуется приобрести комплект деталей (например, с разбитой машины). В набор входят компрессор, салонный блок кондиционирования и отопления, соединительные трубки и панель управления. Дополнительно понадобится доработать жгуты электрической проводки и заменить программное обеспечение в блоке управления двигателем.
Краткий алгоритм действий:
- Установить машину в закрытый гаражный бокс, а затем отключить аккумулятор от бортовой сети.
- Демонтировать перчаточный ящик, головное мультимедийное устройство и рулевое колесо вместе с подушкой безопасности.
- Найти винты, крепящие пластиковый корпус панели приборов к силовому каркасу.
- Слить антифриз из системы охлаждения, а затем отсоединить от радиатора отопителя салона трубки подачи и отвода охлаждающей жидкости.
- Демонтировать кожух, а затем снять блок отопителя салона в сборе с вентилятором. Воздушные каналы, идущие к заднему ряду сидений, демонтировать не требуется.
- Установить новый модуль обогрева и кондиционирования воздуха, который подсоединяется к доработанной электрической проводке (например, требуется монтировать жгут для датчика испарителя и дополнительный пучок проводов к модулю управления). На корпусе предусмотрены дополнительные каналы для подачи хладагента и резиновая трубка, которая обеспечивает отвод конденсата под днище автомобиля.
- Заполнить систему охлаждения антифризом.
- Смонтировать на двигателе компрессор кондиционера и дополнительные ролики для направления и натяжения поликлинового ремня.
- Установить дополнительный радиатор кондиционера, который размещается параллельно теплообменнику системы охлаждения.
- Подсоединить электрическую проводку и доработать штатные жгуты, в которых отсутствует часть проводов.
- Смонтировать соединительные трубки, расположенные между компрессором и радиатором, а также вывести магистрали к радиатору салонного блока.
- Заполнить контур хладагентом со специальным красителем, убедиться в отсутствии течей с помощью ультрафиолетового фонаря.
- Смонтировать на штатные места панель приборов и элементы отделки.
- Установить и подключить салонный блок управления кондиционером (отличается от штатного узла дополнительной кнопкой).
- Перепрошить блок управления двигателем.
- Подсоединить батарею и произвести пробный запуск климатической установки. При обнаружении неисправностей выполняется доработка системы.
Процедура установки блока кондиционирования на Renault Duster обойдется владельцу в сумму от 100 тыс. руб. (с учетом цены запасных частей, приобретенных на разборках автомобилей). Кроме того, требуется доработка блока радиаторов и части жгутов электрической проводки, что снижает надежность автомобиля. Целесообразнее продать кроссовер Дастер с отопителем салона и приобрести машину аналогичной модели с кондиционером, установленным в заводских условиях.
https://youtube.com/watch?v=Dai-xWwjI3s
Выбор запасных частей
Для того, чтобы установить кондиционер придётся купить запасные части. Итак, что же нам понадобиться, чтобы в жаркие дни, чувствовать себя в пути комфортно:
- Компрессор.
- Радиатор кондиционера.
- Ресивер.
- Испаритель.
- Блок управления и датчики.
- Медные или алюминиевые трубки.
- Сервисные клапана.
Все эти запасные части можно купить раздельно или все в одной комплектации. На Дастер такой комплект обойдется владельцу в среднем в 15000-20000 рублей. Но за удовольствие нужно платить.
Рекомендации
Многие производители систем автокондиционирования не рекомендуют устанавливать кондиционеры в авто самостоятельно. Поскольку незнание технической части часто приводит к тому, что повреждаются другие детали или страдает здоровье человека. Поэтому, на каждой инструкции по установке написано, что установка самому запрещена.
Производитель Рено строго запрещает вносить конструктивные изменения в свои автомобили. Так, для владельца Дастера самостоятельная установка кондиционера может стать причиной снятия автомобиля с гарантийного обслуживания.
Установка кондиционера на Рено Дастер довольно тяжелая операция и требует определенных знаний и умений. Конечно, если удастся установить самому, то можно сэкономить 15000-20000 рублей на установке, но это удается далеко не всем. Даже профессиональные установщики автокондиционеров нередко сталкиваются с разными проблемами. Еще один факт, от которого зависит успешная установка кондиционера на Рено Дастер – это выбор самой системы кондиционирования.
Чистка
Процесс чистки происходит следующим образом:
- Приобретается специальный очиститель, аэрозоль
- Вынимаются фильтры, воздуховод наполняется пеной, кондиционер в Рено Дастер включается на полную мощность, и заводится мотор и выключается кондиционер
Но после этого запах может остаться, и чтобы его устранить нужно, сделать промывку для этого:
- С креплений снимается кондиционер
- На 15 минут на радиатор наносится специальное средство
- Затем промывается сильным напором воды
По причине того что выходит из строя компрессор кондиционера Рено Дастер, происходит перебой в работе всей системы охлаждения. Но прежде чем его заменить его нужно снять, сделать это можно следующим образом:
- Разряжается система кондиционирования (сделать это можно при помощи хладагентора )
- Отсоединяется минусовая клемма от АКБ, и снимается передний бампер
- Снимается дефлектор радиатора
- Из отверстий верхней поперчены рамки радиатора, у кожуха вентилятора вынимаются втулки
- Приподнимается радиатор, и выводятся нижние опоры кожуха
- Отсоединяется колодка проводов муфты от колодки жгута проводов
- Ключом на 10 отворачивается несколько болтов, которые крепят компрессор
- Расположив компрессор на подрамнике, отворачиваются болты, которые крепятфлацтрубки
- Отсоединяется трубка низкого давления
- С трубки снимается кольцо уплотнительное
- Таким же способом отсоединяется от компрессора трубка высокого давления и снимается кольцо
- Вынимается компрессор
На место все устанавливается в обратном порядке, при этом уплотнительные кольца меняются на новые детали.
Установка кондиционера на Дастера
Кондиционер установлен не на всех комплектациях автомобиля. Рено Дастер можно приобрести и без кондиционера. Но вопрос о том, нужен ли Вам автомобильный кондиционер, следует решать еще на стадии покупки авто, так как приобрести Дастер с кондиционером гораздо проще и дешевле, чем устанавливать его впоследствии. Установка кондиционера на Дастера может потребоваться в случае поломки устройства и необходимости его снятия и ремонта или же замены кондиционера на новый. При этом следует помнить, что если автомобиль находится на гарантии, процедуры снятия и ремонта кондиционера следует проводить только в официальных автосалонах.
Кондиционер Дастера необходим для обеспечения комфорта водителя и пассажиров в салоне авто. Он объединен с отопительной системой салона – обе системы имеют общие пути воздуховодов и общее управление. Кондиционер Дастера эффективно очищает воздух, удаляет из него излишки влаги, посторонние запахи и охлаждает его.
Рено дастер установка кондиционера
Создать идеальный микроклимат в салоне автомобиля помогает кондиционер, так же помимо этого он помогает избавиться от посторонних запахов с улицы, защищает водителя от пыли, грязи и уличных бактерий.
- 1 Включение
- 2 Неисправности
- 3 Чистка
- 4 Установка

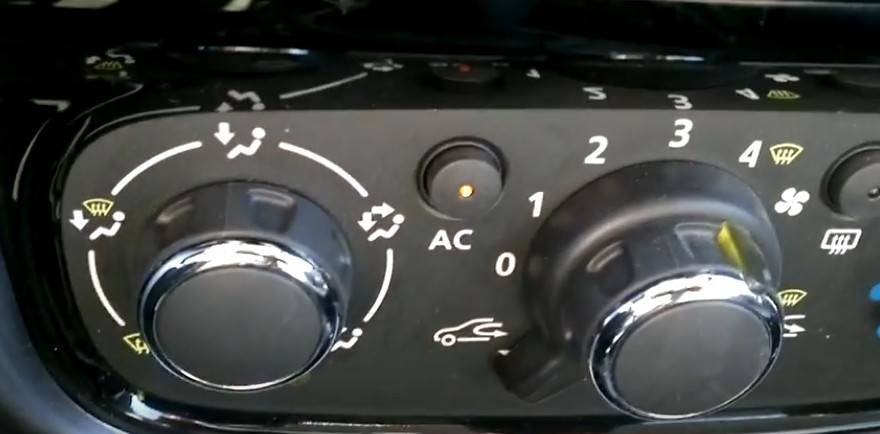

Кондиционер на Рено Дастер имеет пять вариантов положения и четыре скорости обдува, позволяющий при большой влажности на улице уменьшать влажность в салоне, при этом помогает не запотевать стеклам, и препятствует появлению на лобовом стекле жировой пленки, тем самым помогает снизить появления аварийной ситуации на дороге.
Все переключающие элементы механизма изготовляются из пластика, что помогает придать им эргономичности. В его работе используется двигатель внутреннего сгорания, а так же привод ремня коленвала. Для дополнительного охлаждения конденсатор кондиционера располагается в передней части автомобиля, отвод которого проходит под автомобилем и по этой причине под авто при включенном двигателе может появиться небольшая лужа.
Для того чтобы его включить нужно:
- Включаем вентилятор обдува
- Нажимается кнопка включение кондиционера
- Происходит охлаждение
Процесс чистки происходит следующим образом:
- Приобретается специальный очиститель, аэрозоль
- Вынимаются фильтры, воздуховод наполняется пеной, кондиционер в Рено Дастер включается на полную мощность, и заводится мотор и выключается кондиционер
Но после этого запах может остаться, и чтобы его устранить нужно, сделать промывку для этого:
- С креплений снимается кондиционер
- На 15 минут на радиатор наносится специальное средство
- Затем промывается сильным напором воды
По причине того что выходит из строя компрессор кондиционера Рено Дастер, происходит перебой в работе всей системы охлаждения. Но прежде чем его заменить его нужно снять, сделать это можно следующим образом:
- Разряжается система кондиционирования (сделать это можно при помощи хладагентора )
- Отсоединяется минусовая клемма от АКБ, и снимается передний бампер
- Снимается дефлектор радиатора
- Из отверстий верхней поперчены рамки радиатора, у кожуха вентилятора вынимаются втулки
- Приподнимается радиатор, и выводятся нижние опоры кожуха
- Отсоединяется колодка проводов муфты от колодки жгута проводов
- Ключом на 10 отворачивается несколько болтов, которые крепят компрессор
- Расположив компрессор на подрамнике, отворачиваются болты, которые крепятфлацтрубки
- Отсоединяется трубка низкого давления
- С трубки снимается кольцо уплотнительное
- Таким же способом отсоединяется от компрессора трубка высокого давления и снимается кольцо
- Вынимается компрессор
На место все устанавливается в обратном порядке, при этом уплотнительные кольца меняются на новые детали.
Данная система кондиционирования устанавливается не на все модели, поэтому вопрос нужен он вам или нет, лучше решать до покупки автомобиля, так как проще и дешевле купить сразу с ним, чем устанавливать его потом.
Подводя итог можно сделать вывод, что кондиционер в Рено Дастер установлен для того чтобы создать комфортные условия для водителя в салоне автомобиля, он объединяется с системой отопления и имеет общее управление и пути воздуховодов. Помогает эффективно очищать воздух и устраняет появление излишков влаги и появления неприятных запахов.
Система кондиционирования Renault Duster
Система кондиционирования предназначена для охлаждения воздуха, поступающего в салон автомобиля. Она является составной частью климатической установки.
Принцип работы системы кондиционирования основан на том, что при переходе хладагента из газообразного состояния в жидкое, его температура существенно снижается.
Компрессор 4 относится к поршневому типу. Он включается с помощью электромагнитной муфты, расположенной внутри шкива привода. Компрессор выкачивает газообразный хладагент из зоны низкого давления и, сжимая его, подает в зону высокого давления. При этом хладагент нагревается. Затем, проходя через радиатор 5 кондиционера (конденсор), нагретый хладагент охлаждается и переходит в жидкое состояние.
Система кондиционирования: 1 — расширительный клапан; 2 — испаритель; 3 — сервисный клапан зоны низкого давления; 4 — компрессор; 5 — радиатор кондиционера (конденсор); 6 — ресивер-осушитель; 7 — клапан недостаточного/избыточного давления; 8 — сервисный клапан зоны высокого давления; А — зона низкого давления; Б — зона высокого давления
Из конденсора хладагент поступает в ресивер-осушитель 6, а затем через клапан недостаточного/ избыточного давления 7 в расширительный клапан 1.
Клапан недостаточного/избыточного давления служит для отключения компрессора кондиционера в случае образования в зоне высокого давления недостаточного (в случае утечки хладагента) или избыточного (в случае загрязнения конденсора) давления. Расширительный клапан снижает давление хладагента в системе, при этом значительно охлаждая его. Охлажденный хладагент поступает в испаритель, где, отбирая тепло у воздуха, нагнетаемого электровентилятором климатической установки в салон, снова переходит в газообразное состояние.
Важный момент
При взаимодействии смеси хладагента и воздуха с открытым огнем образуются чрезвычайно ядовитые вещества! Поэтому, при работе с кондиционером категорически запрещается курить и разжигать огонь! При утечке хладагента сразу проветрите помещение!
Сервисные клапаны 8 зоны высокого и 3 зоны низкого давления служат для проверки давления в системе при техобслуживании автомобиля, а также для заправки системы кондиционирования или наоборот удаления из нее хладагента перед ремонтом.
В системе кондиционирования используется хладагент R134a. Для снятия узлов системы кондиционирования (например, для замены конденсора) требуется предварительно удалить из системы хладагент. Заполнять систему и удалять из нее хладагент необходимо с помощью специальной зарядной станции, имеющей насос для удаления из системы воздуха и влаги, поэтому это следует доверить специализированному сервису.
Важный момент
Дозаправлять систему кондиционирования воздуха хладагентом следует в автомобильных технических центрах. В организациях, обслуживающих бытовые системы кондиционирования и холодильные установки, используются хладагенты R12 или R22. Смешивание хладагентов различных типов не допускается!
В процессе эксплуатации автомобиля эффективность кондиционирования воздуха снижается. Из-за высокой проникающей способности хладагента, его количество даже в герметичной системе может за год уменьшиться на 15 %. Поэтому система кондиционирования требует регулярного профилактического обслуживания.
Важный момент
Не включайте кондиционер, если в нем мало хладаген-та — это приводит к выходу насоса из строя!
Для нормальной работы системы кондиционирования рекомендуется периодически заменять фильтр климатической установки, раз в сезон очищать конденсор от грязи, мелкого мусора и насекомых, а также, не реже одного раза в год, очищать испаритель климатической установки.
Рекомендации
Для продления срока службы системы кондиционирования периодически, даже при низких температурах, на несколько минут включайте кондиционер. Эта процедура позволит сохранить смазку на деталях компрессора и уплотнениях системы, избежать повреждений шлангов и утечки хладагента.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Система кондиционирования» для Renault Duster
Обновленный Рено Duster. Работа кондиционера ( цикл )
Рено Duster. Как за 20 рублей почистить кондиционер
Renault Duster: кондиционер
Подготовка к работе
Теперь можно перейти к подготовительным работам. Если решились устанавливать кондиционер своими руками, то понадобиться специальный инструмент, которого точно нет в гараже.
Прежде чем начать сборку, нужно внимательно изучить пошаговую инструкцию, которая обязательно идет в комплекте и убедиться, что все комплектующие имеются. Также, еще понадобятся дополнительные болты крепления, которые так просто не найти и придется покупать их там, где покупался комплект кондиционирования.
Процесс установки
Теперь приступим к работе. Начнем установку:
Демонтируем передний бампер.
Винты Torx T30, 9 шт.
- Капот лучше всего снять тоже.
- На открытой поверхности соберем всю систему, для того чтобы убедиться, что все есть.
- Монтируем радиатор. Устанавливается он перед основным радиатором охлаждения (артикул радиатора кондиционера 96834083.
- Теперь ставим компрессор, который будет крутиться от генератора. Шкив генератора лучше всего заменить. Второй вариант, установить ремень непосредственно на коленчатый вал, но не советуем. Для установки компрессора есть специальные алюминиевые заглушки на блоке, которые можно выкрутить отверткой.
- Испаритель можно смонтировать под капотом или в салоне, но лучше всего ему будет рядом с противопожарной перегородкой.
- Осушитель крепим на брызговик кузова под капотом.
- Прокладываем трубки.
- Врезаем в систему вентиляцию систему кондиционирования и подключаем регулятор потока воздуха.
- Если вариант системы кондиционирования с электронным регулятором, то необходимо его подключить к самой системе, а также запитать.
- Проверяем верность подключения и затягиваем соединительные болты.
- Теперь, нужно заправить систему фреоном с помощью специального устройства для заправки кондиционеров.
- Тестируем систему.
Это интересно: Установка поршня первого цилиндра в положение верхней мёртвой точки
