Установка дополнительной помпы на печку ВАЗ-2114 своими руками

Необходимый инструмент и детали

Приступая к замене помпы на ВАЗ 2114 нам необходимо подготовить набор инструментов:

• Гаечные ключи на 10, 17 и 19;
• Торцевую головку на 10;
• Вороток и удлинитель для него;
• Плоскую отвертку с тонким лезвием.

Набор запчастей зависит от серьезности поломки. Когда неисправность выявлена на ранних стадиях и нет следов сильного неравномерного износа ремня ГРМ, то можно обойтись заменой только помпы. Но если охлаждающая жидкость залила ремень и ролики, или замечен сильный износ ремня, необходимо обслужить весь узел. Разрыв элемента во время работы двигателя может привезти к встрече клапанов и поршней, что повлечет за собой капитальный ремонт мотора. Поэтому лучше заменить все компоненты.

Подключение и установка дополнительной помпы ВАЗ-2115

Для этого необходимо действовать инструкции и вооружиться основным набором материалов и инструментов, каких именно, мы сейчас расскажем.

Инструменты для установки дополнительной помпы

Модернизация отопителя ВАЗ-2115 состоит в монтаже электропомпы, которая спасет пассажиров и водителей от холода, особенно когда транспорт находится на холостом ходу двигателя.

Перед началом монтажа подготовьте такие инструменты и материалы:

1. Электропомпа, подходящая от газели. Специалисты советуют именно такой образец помпы, он нагнетает тепло в салон самым эффективным образом. Внешне прибор напоминает центробежный насос, где обеспечивается отброс потока жидкости от центра периферии с помощью лопаток.
2. Реле. В идеале подойдет прибор стартера или зажигания, здесь контакты разомкнуты удобнее.
3. Маленькие кусочки шланга, сделанного из алюминия и армированного материала.
4. Охлаждающая жидкость объемом от 2 л и более. Можно взять антифриз, тосол или на крайний случай обычную воду.
5. 6 хомутов.

Инструкция к установке дополнительной попы ВАЗ-2115

1. Сначала обычным способом остудите двигатель.
2. Снимите крышку с бачка и слейте охлаждающую жидкость (антифриз, воду) в тару.
3. Не выбрасывайте жидкость, она еще понадобится. Прикройте емкость, чтобы внутрь не попал мусор.
4. Возьмите новый образец помпы и по месту прохождения крыльчатки выкрутите 4 самореза.
5. Теперь вы увидите прокладочный материал из резины, который следует смазать герметиком.
6. Соберите помпу снова, только вместо саморезов разместите тоненькие болты удлиненной формы, подходящие под гайки. Этот простой метод позволяет добиться большей герметичности.

Далее определитесь, в каком месте будете монтировать дополнительный электрический насос. Специалисты предлагают несколько вариантов:

1. Крепеж на шпильке фиксации бачка омывателя.
2. Крепление на шпильке, которая расположена около аккумуляторной батареи.
3. На фиксирующих деталях штатной шумки, находящейся на щитке монитора.

Чаще всего автолюбители предпочитают выбирать второй способ. Дополнительная помпа в ВАЗ-2115 располагается так, чтобы патрубок смотрел в сторону размещения блока, для чего железный крепеж-хомут разжимают.

На этом установка помпы еще не завершена. Далее принимайтесь за монтаж шлангов. Как это сделать?

1. Извлеките шланги с печки и трубки, исходящей из-под коллектора.
2. Возьмите армированный шланг и примерьте на нужном участке.
3. Следите за тем, чтобы шланг от коллекторной трубки, сооруженной из латуни, шел вплоть до трубки насоса без заломов и напряженного натяжения, иначе он будет плохо функционировать или быстро испортится.
4. Чтобы закрепить шланг на трубке, выходящей из-под коллектора, монтируйте уголок-переходник, этот способ позволяет избежать загиба шланга. Уголок должен совмещаться с небольшим отрезом шланга – до 10 см. Крепеж механизма осуществляется при помощи хомутов, 4 штук достаточно.

Окончательный крепеж высокой степени надежности возможен при фиксации алюминиевой гофротрубы на месте выпускного коллектора, только так шланги не оплавятся от влияния горячего воздушного потока и останутся невредимыми.

На завершающем этапе еще раз проверьте все крепежи, если нужно улучшить, сделайте это, далее переходите к подключению электрики.

Как правильно подключить дополнительную помпу

Провод с плюсом, проходящий от реле, пустите через предохранитель, соединенный с аккумуляторным проводом плюс. Управляющий провод от реле следует протянуть к кнопке запуска внутрь автомобиля с учетом плюса АКБ. Клавишу можно разместить в любом удобном месте для водителя, по его желанию.

Что еще нужно сделать, чтобы установка и подключение дополнительной помпы в ВАЗ-2115 считались оконченными? Проверить действие помпы. Инструкция по проверке состоит из таких последовательных манипуляций:

1. Залейте в ВАЗ-2115 тосол или антифриз.
2. Посмотрите, достаточен ли уровень тосола, если нет – долейте еще. Если жидкости не хватает, система охлаждения даст сбой, а значит, двигатель будет нагреваться слишком сильно. Это чревато перегревом двигателя с последующим его сгоранием. Такая поломка устраняется путем замены всей детали, которая стоит сегодня недешево.
3. Когда тосол на своем месте, заведите машину и дождитесь прогревания установки двигателя.
4. Нажмите на монтированную кнопку, это действие позволит запустить работу дополнительной помпы, встроенной в ВАЗ-2115.

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

1. Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
2. Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
3. В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
4. Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко.

Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки.

Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

Охлаждение силовой установки автомобиля происходит за счет циркуляции охлаждающей жидкости. Отвечает за циркуляцию помпа, которая приводится в действие за счет ремня газораспределительного механизма (ГРМ). При поломке насоса циркуляция охлаждающей жидкости прекращается.

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

1. Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
2. Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
3. Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
4. Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

Замена помпы

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д.

Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора.

В общем, механизм натяжения ремня должен быть убран.

Инструкция

1. Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

1. После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток. Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
2. Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам. Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
3. Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом. Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Непосредственно установка

Прежде чем начать монтаж, нужно позволить мотору остыть. Лучше, чтобы он остывал естественно. Затем необходимо слить ОЖ в заранее подготовленную и чистую емкость. Она еще будет полезна, поэтому лучше побеспокоится о том, чтобы она осталась максимально чистой.

Далее возьмите новый дополнительный насос на печку «Газель» и со стороны крыльчатки скрутите саморезы. Резиновую прокладку, которую вы обязательно там обнаружите, для профилактики протекания нужно промазать герметиком на силиконовой основе. Затем соберите эту конструкцию обратно, однако саморезы выбросьте, а вместо них установите тонкие длинные болты под обыкновенные гайки. Так можно сделать соединение максимально герметичным.

Теперь переходим к следующему шагу. Он заключается в том, чтобы найти место установки устройства. Существует несколько вариантов. Это может быть место на шпильке, на которой закреплен бачок омывателя, на шпильке возле аккумулятора.

Большинство автолюбителей, когда они устанавливали себе дополнительный насос на печку «Газель», использовали второй способ. Он описан в инструкции к насосу. Именно поэтому следует расположить устройства так, чтобы патрубок насоса был направлен в сторону блока. Для этого нужно разжать железный хомут.

Готово? Тогда закрепите насос и переходите к монтажу шлангов. Для этого понадобится снять их с печки и трубки, которая выходит из-под коллектора. Теперь возьмите кусок заранее подготовленного армированного шланга. Он должен быть такой длины, чтобы от латунной трубы коллектора мог дотянуться до насоса без лишних изломов.

Для того чтобы закрепить шланг, пригодится переходник. В этой роли успешно работает уголок. Закрепить деталь на уголке можно при помощи хомутов.

Соединение насоса и шланга от штатной печки проводится значительно легче. Здесь не понадобится монтировать переходники. Необходимо просто протянуть нужные размеры, а затем соединить это все. Крепится это также при помощи хомутов. Чтобы выполнить все крепления окончательно, на смонтированные шланги можно надеть гофрированную трубу из алюминия. Это делается для того, чтобы шланги не плавились. Теперь можно все надежно закрепить. Дальше займемся электрической частью.

Помпа дополнительная: что нужно знать

Итак, если изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

Какой насос на печку лучше выбрать

Прежде всего, сама помпа является важнейшим элементом. На рынке самым большим спросом пользуется насос печки ГАЗель, так как он дешевый и доступный. Однако решение имеет несколько серьезных недостатков (шум при работе, высокое энергопотребление, средний ресурс).

Получается, даже с учетом того, что насос отопителя Газель стоит недорого, для легкового авто специалисты рекомендуют рассмотреть дополнительную помпу BOSCH.

Например, герметик необходим в том случае, если на ВАЗ 2114 ставится помпа печки Газель. Еще добавим, что помпу от ГАЗели требуется дополнительно модернизировать, тогда как доп помпу БОШ установить быстрее и проще.

Скоро холода и каждый теплолюбивый автовладелец думает, как же ему подготовить автомобиль к зиме. Ведь мерзнуть всю зиму в машине хочет не каждый ? Печка на ВАЗ 2110 согревает, но не так как хотелось бы. Один из недостатков отопителя является его малая эффективность на холостых оборотах. Установка доп.помпы решит эту проблему.

Как сделать салон автомобиля теплее, даже в самый страшный мороз ? Вариантов решений может быть множество и в этой статье рассмотрим один из них. Расскажу, как можно доработать систему охлаждения двигателя, путем установки дополнительного насоса (помпы) в систему охлаждения двигателя (СОД).

Установка дополнительной помпы в автомобили десятого семейства позволит поднять эффективность отопителя на холостых оборотах. То есть, если штатно печка дует теплым воздухом на холостом ходе (ХХ), а горячим только во время движения, значит в системе охлаждения двигателя плохая циркуляция жидкости. После установки дополнительной помпы тосол в системе на ХХ будет гоняться быстрее и как следствие можно будет наблюдать горячий воздух из печки даже во время стоянки !

На первый взгляд может показаться, что идея доп.насоса в СОД — очередная идея ТАЗоводов, которые в очередной раз изобрели какой то метод, который облегчит нашу жизнь ? Но это не так!На самом деле такая технология уже очень давно используется на автомобилях Mercedes Benz и BMW. Можно сказать, что после установки второй помпы в систему охлаждения наш русский автомобиль немного приблизится к иномарке !

? Чаще всего на ВАЗ в качестве дополнительной помпы выбирают электропомпу от Газели, но можно использовать насос и других изготовителей (например, Bosch).Газелевская помпа — обычный центробежный насос. Поток лопатками отбрасывается от центра к периферии, за счет чего возникает разрежение на входе, и соответственно, сила прокачивания жидкости.

На помпы от «Элара» стали ставить новое уплотнение, буржуйское, с целью устранения течей. За прошлый сезон нареканий по протеканию не было. На шумность это конечно не повлияет. Еще они на своих помпах увеличили проходное сечение штуцеров, что дало увеличение , справа от «Адверс». Оба под шланг на 20мм.

Как говорится, какую помпу выберешь, так она и будет работать :)Основная проблема, которая у Вас может возникнуть с дополнительной помпой — это ее протекания.Если вы выберите качественную помпу и правильно ее установите, то Вы сводите вероятность поломки помпы к минимуму. Потребуется:

1. Помпа от Газели (Цена помпы Газели 500-1000р)
2. Реле (Взять реле с нормально разомкнутыми контактами (2105,2108-реле стартера, зажигания). Перемкнуть перемычкой контакты 30 и 86)
3. Кусок армированного шланга
4. Тосол (2 литра)
5. Хомуты («норма» средние 5 штук)
6. Около часа времени

Перед началом работы нужно немного подождать, что бы тосол в машине остыл. Сливаем тосол из блока в чистую емкость (чтобы потом залить обратно) либо в грязную, чтобы залить новый тосол.Откручиваем четыре верхних самореза помпы (где стоит крыльчатка) и имеющуюся резиновую прокладку промазываем герметиком. При сборке помпы вместо саморезов ставим длинные тонкие болты с гайками (совет дали газелисты).

Куда лучше устанавливать дополнительную помпу, в разрыв подающего патрубка печки или в разрыв выходящего патрубка? На самом деле «До» или «после» — ей все равно — лишь бы по течению основного потока.

Закрепить доп.помпу в ВАЗ 2110 можно:

1. На шпильку крепления бачка омывателя
2. На шпильки возле АКБ
3. На крепления штатной шумки на щитке мотора

Подключить электропомпу от газели можно куда Вам удобнее. Например, на кнопку рециркуляции, на блок САУО при включении печки, на обогрев зеркал и т.д. В нашем случае включение реле помпы задействована на кнопку «рециркуляция».Отсоединить от клапана рециркуляции (расположен на щитке передка в моторном отсеке, к нему подходят два тонких шланга) провода белый/голубой и желто/голубой полосой.

• Белый/голубой — подсоединить к клемме 85 реле
• Желтый/голубой — подсоединить к клемме 30.
• Клемму 87 соединить с проводом электронасоса.

Видео: процедура замены водяного насоса своими руками

Как заменить помпу в ВАЗ 8 клапанный Двигатель

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
2. элементы электрооборудования;
3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

Замена ремня грм lada 2114 (лада (ваз) 2114) в москве — сравните цены

• Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
• Далее слить охлаждающую жидкость из системы.
• Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
• Вместо него подсоединить собранный узел.
• После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

• Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
• И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
• Снять помпу без демонтажа шкивов и роликов невозможно.
• Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
• Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

ВАЗ 2111 не работает бензонасос, причины неисправности

Как проверить утечку тока на автомобиле ваз 2110 мультиметром

ВАЗ 2115 замок спинки заднего сиденья

Ваз 2109: как поменять помпу в условиях гаража

Замена термостата на ваз 2110

Запах бензина в салоне ваз 2107, возможные причины неисправности, способы устранения

Как снять поддон на ваз 2107

Cколько тосола в ВАЗ 2109 карбюратор. Замена, что выбрать, слив тосола

Рабочая температура двигателя ваз 2115, 8 клапанов, инжектор

Установка дополнительной помпы на печку ВАЗ-2114 своими руками

Если штатного обогрева недостаточно, проблему надо как-то решать. Можно попробовать установить второй радиатор, но более очевидным решением будет установка электрической помпы. Она является дополнительной и качает жидкость по малому контуру. Дополнительную помпу на печку ВАЗ-2114 можно установить за 5 минут. Проблема в том, что надо сливать охлаждающую жидкость. А в остальном сложностей не будет: все детали являются штатными и выпускаются самим АвтоВАЗом.

В результате наших стараний получится то, что показано на видео. Смотрим.

Система охлаждения и её особенности

От термостата 29 к крану 21 идёт «подводящий шланг». Он нас не интересует! Врезка помпы выполняется в шланг 19. Он соединён с подводящей трубой насоса (деталь 20).

Здесь всё устроено тривиально

Если смотреть из-под днища, возле перегородки мы увидим два шланга. Нам нужен тот, что закреплён ближе к правому колесу. И вот вместо шланга 19 устанавливают сборку: такой же шланг «21083-8101010-01», электрический насос, шланг «2101-8101204» (к трубе 20). Вот, собственно, и всё.

Заранее приобретают детали:

Помпу BOSCH 0 392 020 034 либо насос 32.3780-01 для «Газели» с патрубками 18 мм (важно);
Детали электрооборудования;
Все шланги и хомуты;
К помпе BOSCH нужны вазовские детали крепежа: хомут приёмной трубы, а также кронштейн для этого хомута (всё от LADA-2101).

Насос от «Газели» придётся доработать: корпус разбирают, обезжиривают, резиновую прокладку смазывают герметиком…

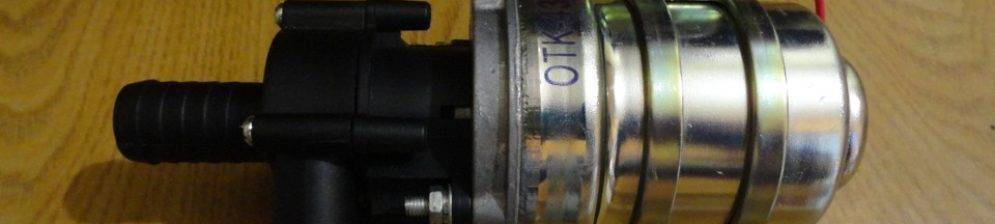

Помпа ГАЗ после доработки

При сборке вместо штатных саморезов используйте винты с гайками (см. фото).

Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

1. Собирают «узел», состоящий из трёх деталей. Короткий шланг – это «отвод». Ниже показан пример с помпой BOSCH.

Узел для отведения тосола

Внешний отводящий шланг

Метод крепления помпы BOSCH

Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

1. Делают «сборку», как на шаге 1 (см. выше);
2. «Сборку» монтируют;
3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

Метод крепления помпы ГАЗ

Вариант схемы на ВАЗ-2114

Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.

Схема (простой вариант)

Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:

1. Снимаем все рукоятки;
2. Отодвигаем пластиковую панель в направлении «на себя»;
3. Устанавливаем новую кнопку, подключаем провода.

В результате можно видеть то, что показано на фото.

Замена

Произвести замену помпы

можно самостоятельно, для этого потребуются: головка на 10, кусачки, отвертка, бита с 6 углами, маленькая трещотка.

1. Автомобиль загоняем на эстакаду, откручиваем защиту картера и двигателя, чем освобождаем доступ к двигателю. Открываем капот и с левой стороны радиатора откручиваем заглушку и сливаем антифриз. Если предполагается заливать обратно эту же жидкость, тогда подставляем ведро под радиатор.
2. На лицевой части блока цилиндров ищем болт и откручиваем его. Сливаем антифриз с двигателя также в ведро.
3. Снимаем пластиковую декоративную накладку на двигателе, для этого ее нужно просто потянуть вверх.
4. Соединяем трещотку с битой и отворачиваем болты, держащие переднюю крышку ремня ГРМ.
5. Выставляем верхние шкивы по меткам на задней крышке ремня ГРМ.
6. Отворачиваем два ролика натяжителя ремня газораспределительного механизма.
7. Снимаем ремень с шестерней.
8. Откручиваем два верхних зубчатых шкива, а затем вытаскиваем их.
9. С помощью головки на 10 откручиваем 6 болтов на задней крышке привода газораспределительного механизма и вытаскиваем ее.
10. Вооружившись трещоткой, откручиваем 3 винта крепления насоса.
11. За отлив на корпусе поддеваем отверткой помпу и извлекаем ее.
12. Очищаем посадочное место помпы от грязи, остатков старой прокладки сухой тряпкой.
13. На новой помпе смазываем небольшим количеством герметика место посадки прокладки.
14. Одеваем прокладку и также смазываем.
15. Помпу устанавливаем на двигатель так, чтобы отверстие в ее корпусе смотрело вниз в ближайшее отверстие к фильтру.
16. Закручиваем болты, держащие насос.
17. Замена помпы произведена. Замена помпы на приоре 16 клапанов – достаточно ответственный процесс, потому что последствия неправильной сборки могут. Собираем все детали в обратной последовательности. Не забудьте залить охлаждающую жидкость.

При малейших признаках неисправности насоса, рекомендуется провести осмотр и его замену. В противном случае нарушится система охлаждения автомобиля и перегрев двигателя будет неизбежен. А его ремонт потребует более серьезных финансовых вложений.

Водяной автомобильный насос (или по-другому — помпа) выполняет немаловажную роль в нормальной работе двигателя автомобиля. Благодаря этому устройству охлаждающая жидкость без задержек циркулирует по каналам системы охлаждения и снижает температуру всех нагревающихся компонентов силового агрегата. Неисправность водяного насоса способна привести к нежелательному перегреву деталей двигателя и даже окончательно вывести его из работоспособного состояния. Для исключения подобного исхода необходимо внимательно следить за состоянием помпы.

Разновидности дополнительного обогревающего устройства

Если владелец российского транспортного средства задумывается над тем, как поставить дополнительную печку на ВАЗ-2110, то, в первую очередь, он должен знать о том, что практическое большинство существующих сейчас конструкций врезаются непосредственно в стандартную систему охлаждения силового агрегата. Распределение нагретого воздушного потока по салону осуществляется за счёт встроенного электрического вентилятора.

Дополнительная печка в салон ВАЗ-2110 может быть приобретена в магазине, однако, в целях экономии, такой агрегат можно сделать своими руками. На самом деле, в автомагазинах продаются абсолютно разные виды дополнительных отопителей. В зависимости от бюджета и предпочтений автомобилиста можно выбрать как маленькие, так и довольно габаритные конструкции. Правда, далеко не все представленные модели могут быть размещены в десятке без ущерба комфорту пассажиров. Клиенты интернет-казино могут пользоваться виртуальными деньгами. Речь идет о комп-поинтах – специальных монетах, которые выдаются за пополнение депозита. Постепенно на профиле пользователя копится солидарная сумма средств. Благодаря отзывам о казино Арго можно убедиться в том, что посетитель в кассе меняет поинты на настоящие рубли. Курс зависит статуса и рейтинга аккаунта игрока. С нескольких сотен монет можно получить аналогичную реальную сумму. Эти деньги можно вывести на карту или потратить на ставках. Игрок может бесплатно получить шанс отыграться и победить, но не вносить новых депозитов. Свободного места в машине отечественного производства немного, поэтому, выбирая агрегат, предварительно следует определиться с местом его будущей установки.

Если автовладелец принял решение установить дополнительную печку под сиденьем пассажира, то приобретаемое устройство не должно быть шире 33 см, выше 20 см и иметь глубину, не превышающую 25 см.

Если выбирать оптимальное место для расположения дополнительного обогревателя, стоит остановиться на участке авто, находящемся между сидений (агрегат займёт место тоннеля), или непосредственно под передним сиденьем пассажира.

Ввиду всех перечисленных условий самодельный дополнительный отопитель ВАЗ-2110 должен быть автономным компактным агрегатом. Среди наиболее популярных моделей стоит отметить товары компании ТехноМастер, выпускаемые в Тольятти. Стоимость такого устройства колеблется в пределах 2500–3000 руб. Неплохим качеством отличаются продукты Гелиос, Ксерос и Зенит, принадлежащие фирме Эберспехер. Их стоимость только на несколько сотен может превышать ранее указанные модели.

Если автовладелец решил не тратить время и не модернизировать штатную печку ВАЗ-2110, а расположить в салоне новое дополнительное устройство, при выборе конструкции следует внимательно изучить характеристики и размеры дополнительного приспособления.
