Настройка
Покупая автомобиль, на котором установлена эта система контроля давления в покрышках, нельзя просто так начать эксплуатацию. Хотя датчики следят за шинами, сам водитель также должен следить за работой самих датчиков.
Это вовсе не означает, что теперь каждый день вместо ходьбы с манометром вокруг автомобиля придётся проводить какие-то манипуляции с контроллером. Речь идёт лишь о периодической калибровке.
Сейчас достаточно большое количество машин завозится из Европы и США. При этом для экономии места в контейнерах колёса демонтируются и складываются отдельно. Параллельно отключается аккумуляторная батарея. Подобные манипуляции порой необходимые, но из-за них происходят некоторые сбои.
Если машина с TPMS приходит в подобном состоянии, нужно обязательно откалибровать контроллеры, чтобы они смогли полноценно выполнять поставленные перед ними задачи.
В калибровке нет ничего сложного
Важно только помнить, что для каждого колеса, устанавливаемого на конкретную марку и модель автомобиля, производитель даёт чёткие рекомендации касательно оптимального давления в летний и зимний период. Именно эти значения нужно задать датчику
Монтаж и настройка выполняются в зависимости от того, с каким именно контроллером вы имеете дело.
- Механические. Самые простые и удобные в эксплуатации. Для установки достаточно вкрутить их на место стандартного колпачка. Никаких дополнительных настроек здесь проводить не нужно.
- Электронные. Здесь установка более сложная, поскольку дополнительно присутствует блок управления. Он функционирует в автономном режиме, либо подключается к гнезду прикуривателя. Сначала устройство включают в режиме обучения, после чего следуют заданному производителем алгоритму настройки. Такие устройства следует ставить на все 4 колеса, начиная с переднего левого. После установки следует убедиться, что каждый датчик правильно отображается на дисплее. Если нет, тогда их потребуется переставить, чтобы всё совпадало с параметрами на экране.
- Внутренние. Наиболее сложные в монтаже, поскольку для установки потребуется использовать шиномонтажное оборудование. Самостоятельно подобные контроллеры TPMS лучше не устанавливать. Дополнительно ничего настраивать не нужно в ситуациях, когда информация будет считываться с помощью дисплея, которым комплектуется система контроля.
Калибровка, то есть настройка для TPMS нужна после каждого вмешательства. Она проводится после замены покрышек, их ремонта, балансировки и пр.
Иногда возникает необходимость в сбросе настроек.
Чтобы выполнить сброс заданных параметров, проводятся следующие манипуляции:
- во всех колёсах проверяется давление;
- давление доводится до рекомендуемых производителем значений во всех шинах;
- включается зажигание;
- параллельно зажимается кнопка Set и удерживается несколько секунд;
- при этом загорается индикатор датчика;
- настройки автоматически сбрасываются, и запускается новая калибровка;
- когда система подаст звуковой сигнал и отключит индикацию, это будет подтверждением обновления.
Ничего сложного в работе с контроллерами TPMS нет. Автомобилисту нужно лишь внимательно изучить инструкции изготовителя, а также строго следовать рекомендациям своего автопроизводителя относительно оптимального давления в покрышках.
Для чего устанавливается
Всего можно выделить несколько причин, из-за которых установка системы контроля является крайне актуальной, а сами автопроизводители начинают активно использовать эти датчики на своих автомобилях.
- Ключевой причиной установки системы контроля давления в шинах можно назвать безопасность. Разное давление в покрышках может привести к аварийным ситуациям. Машина начинает вести себя нестабильно, порой не полностью слушается руля. При передвижении на высокой скорости с неравномерно накаченными шинами создаётся повышенная угроза дорожно-транспортных происшествий. Водитель может просто потерять управление.
- Экологичность. Поскольку сейчас автопроизводители активно стараются снизить уровень загрязнений, то и вопрос экологичности стоит не на последнем месте. Все знают, что из-за недостаточного давления в шинах растёт количество потребляемого автомобилем топлива. А чем больше топлива сжигается, тем больше образуется выхлопных газов.
- Экономичность. Общий расход топлива автотранспортного средства формируется из нескольких составляющих. Даже при достаточно экономичном двигателе расход будет увеличиваться, если давление в колёсах окажется низким. Это обусловлено увеличением пятна контакта с дорожным полотном. Двигателю приходится работать интенсивнее, чтобы тянуть больший вес.
- Срок службы шин. Недостаточное давление активнее снижает ресурс покрышек. Но и избыточное давление в колёсах также может привести к их чрезмерному износу. Чтобы устранить эту проблему, актуально использовать контроллеры TPMS.
Если подводить итоги, можно сказать, что датчики контроля давления в покрышках способствуют предотвращению аварий, снижают износ шин и поддерживают экологию.
Некоторые модели датчиков дополнительно имеют функцию антивандального индикатора. При попытке несанкционированного демонтажа покрышек водитель сможет дистанционно об этом узнать. Но пока устройств с такой функцией немного.
Старый дедовский принцип проверки состояния покрышек постепенно уходит в прошлое. Но многие до сих пор с умным видом ходят вокруг своего автомобиля перед поездкой, поочерёдно пиная ногой колёса.
Вряд ли этот метод можно назвать эффективным. Когда-то он действительно позволял получить ответы на вопросы о состоянии шин. Но сейчас структура у колёс другая, потому визуально или методом пинка по покрышке определить степень её плотности практически невозможно.
Старый дедовский метод может дать понять только то, что колесо слишком перекачено, либо спущено значительно ниже нормы. Но на ситуацию это никак не влияет, поскольку даже при незначительных отклонениях от оптимальных показателей возникают негативные последствия. Машина теряет качество сцепления с дорожным полотном, нарушается управляемость, снижается комфорт и повышается уровень потребления топлива двигателем. Плюс в дальнейшем придётся чаще посещать автозаправочные станции и СТО для замены колёс и ремонта изношенной подвески.
Установленная на автомобиль универсальная система контроля давления в шинах, известная как TPMS, является отличным помощником для каждого водителя. С её помощью можно не только повысить комфорт и экологичность. Всё же главным преимуществом стоит называть повышение уровня безопасности. Ведь тот же медленный прокол таит в себе большую угрозу. А поскольку человеку сложно его вовремя заметить, эти функции берёт на себя система контроля TPMS.
Нештатные варианты
Многие фирмы выпускают «прямые» комплекты для самостоятельной установки — четыре датчика плюс компактный управляющий блок с монитором. Можно подобрать к любой модели. Некоторые системы умеют выводить данные на экран смартфона — через Bluetooth.
Существует забавный вариант, при котором об отклонении давления изменением цвета индикатора оповещает датчик-колпачок, установленный на ниппель снаружи. Понятно, что на ходу водитель увидеть его сигнал не сможет. Однако это удобнее, чем регулярно проверять давление вручную. Правда, надежность и точность измерения у таких безделушек часто хромают.
Как совместить шиномонтаж с диагностикой, узнайте тут.
Источник
2 разновидности датчиков давления
Правильное давление воздуха внутри покрышки – существенная часть безопасного использования машины. Отклонение этого параметра от рабочих пределов вызывает негативные последствия. Если плотность воздуха в шине снижается, возрастает расход топлива, увеличивается износ покрышки, ухудшаются устойчивость и управляемость транспорта. Если шины перекачаны, тормозной путь становится больше, увеличивается вероятность механического повреждения покрышек, также ухудшается управляемость.
Сенсоры давления в шинах нужны для того, чтобы предотвратить поездку машины с недокачанными колесами. Эта техническая возможность позиционируется как дополнительная опция. Поэтому многих водителей интересует вопрос, как установить датчики давления в шинах. В некоторых моделях машин (преимущественно представительского класса) устройства доступны в базовой комплектации. Сами сенсоры давления различаются по функционалу и сложности, что определяется методом производства и монтажа. В зависимости от лежащего в основе физического принципа выделяют два типа датчиков: электронные и механические.
- Механические
Выполнены в виде прозрачного колпачка небольшого размера, устанавливаемого прямо на ниппель. Содержат внутри клапан, замеряющий давление воздуха в покрышке.
В зависимости от давления в колесе поднимается один из индикаторов – зеленый, красный или желтый. По цвету индикатора можно судить о плотности воздуха в шине. Так, желтый указывает на необходимость проверки, а красный – что подкачку нужно выполнить неотложно.
Механические датчики обладают такими преимуществами, как малая стоимость, интересный дизайн, информативность (избавляют от необходимости замерять давление в каждой шине манометром), комфортность использования – сразу видна плотность воздуха в колесе, независимо от погоды и других условий.
Минусами механических датчиков являются неточность отображения информации и доступность для кражи. Кроме того, оценить давление в покрышках таким способом реально только на неподвижной машине. Во время езды никакой информации с этих сенсоров получить невозможно.
- Электронные
Монтируются внутри воздуховода или на колпачки. Результаты измерений отображаются на отдельном дисплее, монтируемом на приборной панели или на брелоке хозяина транспорта. Сенсоры измеряют не только давление воздуха, но и скорость движения колеса, температуру шины, а самые продвинутые способны транслировать эти данные на смартфон водителя.
Функция измерения температуры полезна для диагностики тормозной системы и подшипников ступицы. Если в данных узлах неполадки (допустим, затруднено вращение колеса), неизбежен нагрев диска, что, в свою очередь, повысит температуру шины. Система измерит этот параметр и оповестит владельца о превышении допустимых показателей. Его задача в этой ситуации лишь найти причину роста температуры сверх рабочих пределов.
Система контроля давления на базе электроники включает 4 компонента: датчик, антенна, блоки питания и управления. Если каждый датчик оснащен своей антенной, то не составляет труда определить, в каком колесе проблемы.
Автовладельцы также ценят в электронных датчиках функцию контроля давления прямо во время езды, то есть данные отображаются мгновенные. Главный минус – это их цена. Далеко не каждый хозяин авто может позволить себе потратить столь значительные деньги.
Но не только по принципу работы классифицируют шинные датчики давления, также по способу монтажа. На ниппель закрепляются наружные. Они могут быть как чисто механическими, так и на основе электроники. Их плюсы в простоте установки, а минусы – в высокой вероятности утери при передвижении по некачественным дорогам или просто кражи.
Большая надежность присуща внутренним датчикам. Их монтируют внутри воздуховода, по которому накачивается покрышка. Эти сенсоры содержат электронику, цена их больше наружных, также им необходимо периодическое техобслуживание. Выгодно отличаются благодаря большому сроку службы и точности измерений, на порядок превышающей механические.
Подбирая сенсор, неплохо руководствоваться не только системами связи и отображения, но и информацией, как правильно установить датчик давления в шинах. Не лишним будет поинтересоваться точностью измерений. Конкретно этот параметр является краеугольным камнем правильности контроля, а значит, и обслуживания покрышек. Встраиваемые датчики отображают измеренное в шинах давление в барах. По мнению профессионалов, погрешность измерений должна составлять ±0,05 бар. Соответствующий этим критериям сенсор будет точнее, нежели большинство автомобильных компрессоров.
-
В чем отличие, достоинства и недостатки каждой системы
Преимущества системы контроля с общей антенной для четырех колес — световое и звуковое оповещение о снижении давления в одном из колес, небольшая стоимость.
Недостатки системы контроля с общей антенной для четырех колес — на панель не выводится информация, в каком именно колесе снизилось давление, водителю необходимо определить это самостоятельно.
Преимущества системы контроля с четырьмя отдельными антеннами для каждого колеса — контролировать давление в шинах гораздо легче, на панель выводятся сведения о том, какая именно шина спускает, автовладелец в режиме реального времени может наблюдать за уровнем накачки каждого колеса.
Недостатки системы контроля с четырьмя отдельными антеннами для каждого колеса — большая стоимость.
Разновидности систем контроля давления в шинах спец колпачки с цветовым индикатором, достоинства и недостатки
Первый тип является наиболее примитивным. Они представляют собой специальные колпачки с индикатором цвета. Монтируются вместо штатных на вентили подкачки колес. Принцип действия данного датчика очень простой. Когда давление в колесе менее двух атмосфер, цвет колпачка становится желтым. Если менее одной атмосферы — красным. Зеленым же он будет гореть в том случае, если уровень давления в колесе будет составлять две и более атмосфер, т. е. будет нормальным.
Преимущества — простота установки и низкая стоимость: нет потребности монтировать антенны, дополнительно покупать блок управления. Среди недостатков стоит отметить низкую информативность. Ведь узнать, спущено ли колесо, можно лишь вручную, поставив транспортное средство на стоянку. В процессе движения такое оборудование попросту бесполезно. Однако все же гораздо проще посмотреть на цвет колпачков, нежели их крутить и измерять давление с помощью тестера на каждом колесе.
Стоит выделить достаточно распространенные системы контроля «X-Pressure» от фирмы «Пирелли». Базовые модели Optic включают в себя четыре колпачка, устанавливаемые на вентили. О снижении давления в колесе они свидетельствуют изменением цвета, что достаточно удобно. Однако это не поможет в случае медленно спускающейся шины на ходу.
радиодатчики, достоинства и недостатки
Радиодатчики являются более прогрессивными видами изделий. Они монтируются на диски с помощью хомутов либо вместо штатного вентиля. Помимо этих датчиков, следует купить комплект электронных элементов — дисплей, блок управления, антенна. Данный вариант обходится существенно дороже первого. Однако не стоит забывать и о надежности.
Система будет всегда работать, и даже при движении на скорости сто километров в час, водитель с максимальной точностью будет знать текущее давление в колесах. А если вы забудете, система предупредит вас автоматически, что то либо иное колесо спускает. Как известно, диагностировать пробой на ходу (в особенности, если это не ведущее, а заднее колесо) довольно сложно, а тем более на покрышках с низким профилем.
Лучшие внешние датчики давления в шинах
Такой внешний датчик размещается на ниппеле покрышки вместо золотника. Автолюбитель может узнать об изменении состояния накачанности колеса по цвету, появляющемуся в колпачке. Зелёный – свидетельствует о том, что давление в норме, жёлтый – предупреждает: возможны проблемы, красный сигнализирует об опасности. Недостатком таких устройств является невозможность узнать о полученном проколе при движении. Водителю приходится останавливать машину и осматривать установленные датчики.
Более продвинутые модели передают информацию по системе беспроводной связи Bluetooth или оповещают водителя сообщением, выводимым на дисплей в салоне авто.

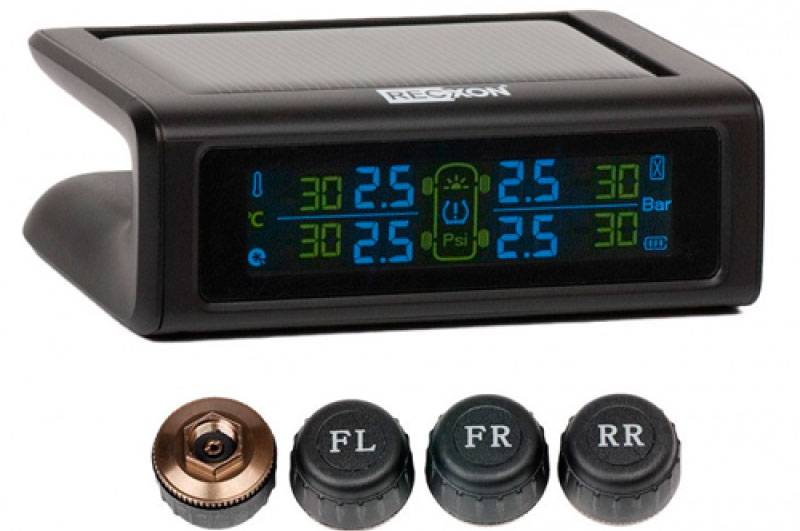

RECXON GT EXTERNAL
Эта модель китайской компании сможет своевременно оповестить автолюбителя о появившемся повреждении. Устройство состоит из четырёх датчиков для всех колёс машины и информационного блока. Датчик устанавливается на ниппель, при изменении параметров давления данные по системе Bluetooth отправляются на монитор.
Питание блока управления осуществляется двумя способами: беспроводным путём от солнечной панели или зарядкой через порт USB.
Плюсы датчиков:
- Наличие информативного LCD-дисплея 2,8”.
- Двойное оповещение: с помощью звука и сообщением на табло.
- Простая установка. Блок крепится на панель приборов с помощью липкой ленты.
- Возможность эксплуатации в широком температурном диапазоне: от -20 до +85°C.
- Информация отображается в двух системах измерения: PSI и bar.
- Датчики смогут зафиксировать максимальный уровень давления в шинах 8 bar.
Минусы датчиков:
- Замечания в адрес этого устройства вызваны его отказом работать при низких температурах.
Proline TPMS X5 EXT
Внешние датчики этой российской компании производятся на предприятии в КНР. В комплект входят 4 датчика и блок информации. Особенностью этого устройства является его дополнительная возможность оповещения водителя о температурном режиме около колеса во время движения автомобиля.
Прибор перед началом работы проводит самодиагностику, что позволяет установить работоспособность всех четырёх датчиков. При начале движения машины (скорость 24 км/час) устройство автоматически включается в работу.
Плюсы датчиков:
- Компактные размеры головного блока не мешают водителю при обзоре ситуации на дороге.
- Удобная установка с помощью двойного скотча.
- Привлекательный дизайн блока информации.
- Точность показания давления в шинах.
- Работает в диапазоне температур: -20 – +70 градусов.
- Источником питания служит бортовая сеть автомобиля 12 В.
Минусы датчиков:
- Повышенная стоимость.
Штатные и нештатные системы контроля
Впервые технологии мониторинга появились на военных авто для улучшения их проходимости по пересеченной местности. Все мы знаем, что грунт неоднороден. Если одни шины на гравии показывают хороший результат, то на песке или в глине транспорт с ними увязнет. В дальнейшем устройства перешли на гражданские машины. Сначала их внедряли как дополнительную опцию, затем это стало обязательным стандартом безопасности для иномарок.
В инструкциях его называют TPMS, что переводится, как «Система контроля давления в шинах». Но есть более простые способы проверки – алгоритм вычислений. Такой метод не требует дополнительных модулей. Вся информация приходит от АБС. Схема расчетов не сложная: если колесо спустило, то оно вращается чаще и проезжает большее расстояние. За этим следит центральный компьютер.
К внештатным средствам относят внешние датчики. Их продают и устанавливают отдельно. Технология их исполнения зависит от цены и производителя. Единственным и большим минусом таких приборов является возможность кражи. Никто не застрахован от воровства, если снимают колеса, то утащить колпачки еще проще. Однако сей недостаток не перекрывает остальных достоинств съемных гаджетов.
Как исправить ошибку
К сожалению, универсально средства для всех транспортных средств не существует. Но все же действия водителей при возникновении такой проблемы должны быть примерно одинаковыми.
1.В первую очередь необходимо убедится, что система действительно выдает ошибку.
Часто водители возмущаются горящим индикатором, думая, что все у них в норме, а датчики давления сломались, но на деле все совсем не так.
- Сначала надо визуально осмотреть колеса на наличие повреждений.
- Если ничего не выявлено, то стоит заехать в шиномонтаж, где проведут диагностику колес: попробуют найти место утечки воздуха, проведут балансировку и накачают шины до идеальных показателей.
После нужно продолжить движение на рекомендуемой скорости не более 80 км/ч. При этом следует наблюдать за показателями. Сказать сколько времени точно нужно проехать, чтобы убрать значок ошибки нельзя, для каждого авто оно свое. Если прислушиваться к отзывам автолюбителей, то Мерседес и Киа спортейдж требуют больший временной промежуток, чем Форд и Lexus. Но более часа в любом случае не должно пройти.
2.Когда точно установлено, что ошибка датчика давления присутствует, приходит время второго этапа – необходимо обратиться к инструкции.
К каждому автомобилю и дополнительно установленному оборудованию должны быть рекомендации по эксплуатации. В них же указаны возможные ошибки и методы устранения. В большинстве случаев вся проблема решается сбросом показателей датчика давления и перезагрузкой бортового компьютера.
3.Если предыдущий вариант не помог или инструкции по эксплуатации нет, то придется обращаться в автосервис.
Выбирая фирму, нужно обращать внимание на ее репутацию и опыт сотрудников, в данном случае интересует автоэлектрик. У специалиста должно быть все необходимое оборудование для диагностики и исправления ошибки
Чтобы ее убрать мастер прошивает (перепрограммирует) датчики. Для этого используются специальные программы. Можно попытаться сделать это самостоятельно, вооружившись планшетом с установленным приложением и специальными кодами оборудования. Но есть шанс все окончательно испортить.
4.Когда ничего не помогло, сбой не исправлен, а автоэлектрик советует купить новые датчики давления, то приходит пора решать: ездить с горящим индикатором, отключить систему совсем или приобрести новый комплект.
Система мониторинга давления в шинах помогает эксплуатировать автомобиль безопасно. Поэтому надо следить за ее исправностью. При возникновении индикации следует все проверить, а если произошел сбой в системе и это ошибка, то необходимо срочно ее убрать.
3 место — TPMS X4: Характеристики и цена
TPMS X4
| Процессор | Hyundai MCU |
| Диапазон измерения давления | 0KPa-350KPa |
| Измерения температуры | -40 ℃ ~ 125 ℃ |
| Точность измерения температуры | ± 1 ℃ |
| Параметры преобразования давления | 1bar = 14.503 psi = 1.0197 kg/ см (кг) = 100 кПа |
| Цена | 6000 рублей |
TPMS X4: Преимущества и недостатки
+ Подходит для всех видов авто;
+ Простота установки датчика;
+ Следит за напряжение в бортовой сети;
+ Активная влагозащита;
+ Есть функция перестановки колес;
+ Возможность замены батареи;
+ Говорит о низком заряде АКБ;
+ Положительные отзывы владельцев;
+ Контролирует давление в реальном времени;
+ Положительные отзывы владельцев;
— Мелкие недоработки;
Выбор датчика
Рынок TPMS-систем – это десятки моделей безымянных (no-name) производителей (все в подавляющем случае из Китая) и 3–5 зарекомендованных марок. Из оптимальных вариантов по соотношению цена/продолжительность срока службы водители отметили японские системы мониторинга давления в шинах Carax, более известные среди автолюбителей, как разные версии CRX. Неплохо себя показали устройства Parkmaster.
При выборе конкретного девайса стоит обратить внимание на:
- на радиус действия (дальность передачи сигнала, у «Каракс» он начинается с 8–10 метров);
- способ подключения;
- опции (передача данных на смартфоны/планшет, настройки);
- гарантийный срок службы;
- диапазон пределов давления, которые можно прописать.
Огромное значение имеет способ показа/вывода информации. Удобнее системы высокого класса (на экране системы мониторинга TPMS постоянно отображаются все колеса с указанием давления и температуры).
Система контроля давления в шинах
Данная система, или TPMS, необходима, чтобы предупредить водителя об опасных изменениях давления. Данные системы являются штатными только для дорогих моделей авто. Для всех других их можно установить в качестве опции. Установка датчиков давления в шинах, а также сопутствующих систем осуществляется с 2000 года. В некоторых европейских странах и в США эти комплексы являются обязательными.
Можно выделить два типа этих систем. Первые используют косвенный метод измерения давления, вторые – прямое. Что более популярно? Наиболее простыми и распространенными считаются те комплексы, которые используют косвенное измерение.

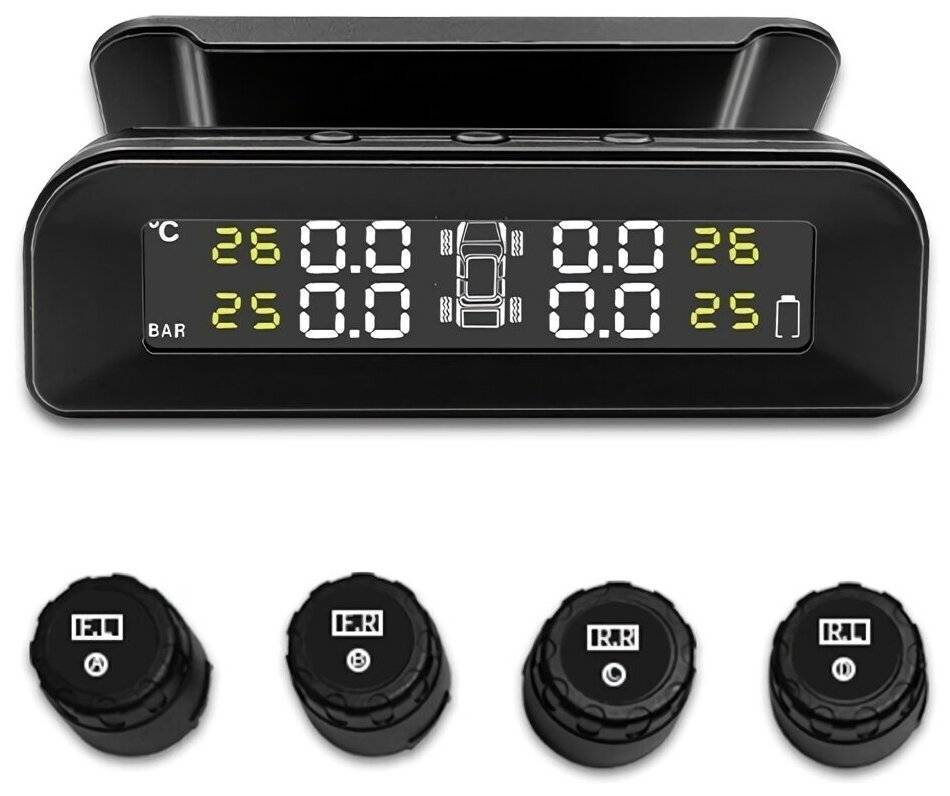

10 место – E-ACE K07: Характеристики и цена
E-ACE K07
| Тип датчиков | Внешний |
| Входное напряжение | 2-3.6А |
| Срок эксплуатации | 5 лет (при использовании 2 часа в день) |
| Давление: диапазон измерения | 0 — 8.0 Bar |
| Параметры входа | 5V/1A |
| Связь | Bluetooth 4.2 |
| Частота | 433 МГц |
| Рабочая температура | -40 °C ~ 125 °C |
| Цена | 2999 рублей |
E-ACE K07: Преимущества и недостатки
+ Питание дисплея от солнечной батареи;
+ Яркий дисплей, информация считывается без проблем;
+ Измерение давления и температуры в реальном времени;
+ Оповещение о состоянии давления в шинах;
+ Предупреждение о высокой температуре шин;
+ Своевременное оповещение о повреждении колеса;
+ Предупреждение о низком заряде батареи;
+ Автоматическое включение после начала движения авто;
+ Передача информации по Bluethooth;
+ Защита от воды по протоколу IP67;
— Крайне мало технической информации;
— Редко встречаются в продаже..
