Схема управления двигателем ВАЗ-21124
Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
Полезное: Схема ВАЗ-2106
Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
Характеристика ДТОЖ
Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.
Принцип работы
В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.
Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.
Где находится?
Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.
В каких случаях необходимо менять?
Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.
Как известно, антифриз всегда находится под давлением, поэтому если на ВАЗ 2112 датчик стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.
Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:
- пропадает контакт на внутренней плате устройства;
- появляются пробои в изоляции регулятора (автор видео — Василий Калугин).
Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:
- Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
- Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
- При езде на не прогретом силовом агрегате выхлоп будет плохим.
- Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
- На транспортном средстве может увеличиться расход потребляемого горючего.
Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.
Схема и устройство двигателя
Многие автомобилисты знают устройство главного силового агрегата, но не все его помнят. Для того чтобы понять, как происходит сам процесс напомним, как устроен двигатель.
Схема устройства двигателя
1 — канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 — канал в головке цилиндров; 3 — патрубок отвода картерных газов в корпус воздушного фильтра; 4 — крышка маслоналивной горловины; 5 — патрубок вытяжного шланга; 6 — патрубок отвода картерных газов в задроссельное пространство; 7 — масляная магистраль в головке цилиндров; 8 — распределительный вал; 9 — канал подачи масла к подшипнику распределительного вала; 10 — датчик указателя давления масла; 11 — редукционный клапан; 12 — канал подачи масла из фильтра в главную масляную магистраль; 13 — ведущая шестерня масляного насоса; 14 — ведомая шестерня масляного насоса; 15 — канал подачи масла от насоса к фильтру; 16 — противодренажный клапан; 17 — фильтрующий картонный элемент; 18 — масляный картер; 19 — маслоприемник; 20 — сливная пробка; 21 — перепускной клапан; 22 — масляный фильтр; 23 — канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 — канал подачи масла к коренному подшипнику коленчатого вала; 25 — главная масляная магистраль
Как происходит смазка двигателя (схема и пояснение)
Схема циркуляции смазки по двигателю
Итак, когда рассмотрен вопрос устройства двигателя, можно перейти непосредственно к рассмотрению смазки. Сама система считается комбинированной.
При помощи давления смазываются: коренные и шатунные вкладыши коленчатого вала, распредвальные опоры, стенки цилиндров (при помощи разбрызгивания), поршни и маслосъёмные кольца, непосредственно распредвал, клапана и толкатели.
Масляный насос расположен внутри двигателя, и сверху видна только закрывающая крышка. Привод маслонасоса – механический, принудительный.
Схематическое изображение циркуляции масла
Замена смазочной жидкости
Для того чтобы заменить масло потребуется инструмент, 5 литров масла (о выборе масла здесь) и масляный фильтр.

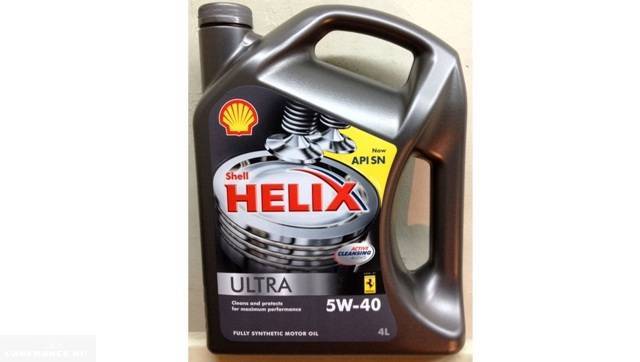

Масло «Шел Хеликс» рекомендованное для заливки в двигатель 10 серии Лады
Итак, рассмотрим, непосредственно последовательность действий:
Снимаем нижнюю защиту двигателя (если, она конечно есть).
Выкручиваем сливную пробку поддона масла.
Ждем, пока масло сбежит.
Пока идет процесс вытекания жидкости необходимо заменить фильтр.
Для этого, при помощи специального инструмента откручиваем фильтрующий элемент. В новый фильтр, необходимо немного налить масла и закрутить на место старого
Стоит обратить внимание, что между мотором и фильтром есть медное уплотнительное кольцо, которое также подлежит замене.
Закручиваем сливную пробку.
Откручиваем заливную пробку.
При помощи воронки, производим заливку нового масла в систему, до того момента, пока на щупе указатель жидкости не будет между показателями MIN и MAX.
Техническое обслуживание
Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.
Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.
Особенности конструкции
Поскольку двигатель 21128 выпускался в двух вариантах, следует рассмотреть обе конструкции. Вариант с расточенными цилиндрами на базе 21124 имел следующие особенности:
- форсировка крайне неудачная, поскольку позволяла выдержать только стандарт Евро-2;
- зато обеспечена безопасность клапанов при встрече с поршнями (глубокие лунки, как в оригинале);
- коленвал и ШПГ оригинальной конструкции, что удорожает производство и капремонт своими руками;
- удачно расположено навесное оборудование, не мешающее обслуживанию мотора и замене расходников;
- с завода моторы заправляются смазками от Роснефть, качество которых недостаточно для нормальной работы гидрокомпенсаторов, а при использовании качественного масла резко повышается бюджет эксплуатации из-за высокого расхода.
Форсировка ДВС 21128
Вторая модернизация на основе версии 21126 более удачная:
- сохранены объемы камер сгорания, не только за счет «железа», но и программной части ЭБУ;
- поршни стандартного диаметра, но ШПГ иностранного производства, коленвал специальной конструкции, ремонт обходится дорого;
- навесное оборудование надежнее, использован оригинальный ресивер впускного воздушного тракта.
Характеристики двух версий моторов 21128
Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110
Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.
Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.
Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.
Перераспределением потоков жидкости управляет термостат.
Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.
Замену термостата можно посмотреть в статье — «Снятие и проверка термостата».
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
Схема электрооборудования ВАЗ-2112
Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.
Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид
Подготовка
Силиконовые Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.
- Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
- Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
- Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.
Характеристики движка 21128
Приоритетной задачей производителя Супер-Авто было увеличить мощность взятого за основу ДВС 21124, не гнущего клапаны, поэтому в двигателе произошли перемены:
- схема двигателя осталась прежней – схема ГРМ DOНС с 2 распредвалами верхнего расположения;
- добавился объем до 1,8 л – камеры сгорания увеличены, цилиндры имеют размер 82,5 мм, до 84 мм добавлен ход поршня;
- обеспечена безопасность клапанов – глубокие лунки защищают их от загиба при встрече с поршнями в момент обрыва ременной передачи газораспределительного механизма;
- степень сжатия 10,5 единиц;
- прошивка контроллера Январь 5.1, сечение дроссельного патрубка 51 мм.
Форсированный мотор 21128
В результате мануал содержал описание параметров мотора – мощность в районе 95 – 105 л. с. и крутящий момент на 3200 оборотах около 160 – 162 Нм. Поршни проектировались совместными усилиями инженеров АВИТИ и Супер-Авто, так как подобного размера в линейке АвтоВАЗ не существовало в принципе. Шатуны также созданы под этот ДВС, длина 129 мм, крепление 19 мм пальцем, посадка на нестандартную шатунную шейку 41,5 мм.
При заявленном ресурсе 150 000 км пробега мотор производителя не выдерживал 100 000 км, расходовал очень много масла – до 1 литра на 1000 км пробега. Стандарт экологичности снизился до Евро-2. «Длинный» ход поршня приводит к увеличению нагрузок на боковые поверхности цилиндров, интенсивный износ колец/поршней. Отсюда высокий расход масла движков, система перегревается.
Через год руководство Супер-Авто сняло ДВС маркировки 21128-26 с производства, заменив его следующей версией с обозначением 21128-27:
- мотор не гнет клапана, поэтому установлен обычный ремень ГРМ с ресурсом 50 – 90 тысяч км;
- цилиндрам возвращен размер 82 мм, поршни от Federal Mogul облегченного типа;
- использованы шатуны компании Mecaprom;
- создана новая версия прошивки контроллеров;
- подъем клапанов увеличен до 8,3 мм (на 0,7 мм больше, чем у оригинала);
- экостандарт увеличился до Евро-4.
Доработанный вариант мотора
Поскольку было разработано две версии мотора 21128, технические характеристики менялись со временем:
| Изготовитель | ЗАО Супер-Авто |
| Марка ДВС | 21128 |
| Годы производства | 2013 (2014) – … |
| Объем | 1597 см3 (1,6 л) |
| Мощность | 78 кВт (106 л. с.)/90,5 кВт(123 л. с.) |
| Крутящий момент | 148 Нм (на 5800 об/мин)/165 Нм (на 4000 оборотах) |
| Вес | 116 кг |
| Степень сжатия | 10,5 |
| Питание | инжектор |
| Тип мотора | рядный |
| Впрыск | распределенный с электронным управлением |
| Зажигание | катушка для каждой свечи |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | объединен с ресивером, полимерный |
| Выпускной коллектор | катализатор |
| Распредвал | 2 шт., схема DOНС |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82,5 мм, затем 82 мм |
| Поршни | облегченные, производитель Federal Mogul |
| Коленвал | оригинальный |
| Ход поршня | 84 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-2/4 |
| Расход топлива | трасса – 5,9 л/100 км смешанный цикл 7,5 л/100 км город – 9,8 л/100 км |
| Расход масла | 0,7 – 1 л/1000 км, затем 0,3 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W-30 и 10W-40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Mannol,Mobil |
| Масло для 21128 по составу | синтетика, полусинтетика |
| Объем масла моторного | 3,5 л |
| Температура рабочая | 95° |
| Ресурс мотора | заявленный 150000 км реальный 100000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Количество ОЖ | 7,8 л |
| Помпа | с металлической крыльчаткой |
| Свечи на 21128 | BCPR6ES от NGK или отечественные АУ17ДВРМ |
| Зазор между электродами свечи | 1,1 мм |
| Ремень ГРМ | Gates, ширина 22 мм, ресурс 200000 км пробега |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном |
| Маховик | увеличенный размер демпфера |
| Болты крепления маховика | М10х1,25 мм, длина 26 мм, проточка 11 мм |
| Маслосъемные колпачки | код 90913-02090 впускные светлые код 90913-02088 выпускные темные |
| Компрессия | от 14 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 800 – 850 мин-1 |
| Усилие затяжки резьбовых соединений | свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90° |
Даже после доработки силового привода, капитальный ремонт возможен уже через 150000 км пробега. Это связано с оставшимся «длинным» ходом поршня, повышенным нагрузкам на стенки цилиндров, интенсивной выработкой деталей ШПГ.
