Сколько шаровых опор на ларгусе
«Лада Ларгус» — это российский универсал, построенный на базе «Рено Логана». Машина серийно производится с 2012 года. Универсал имеет классическую схему подвески, где спереди стоят стойки «МакФерсон». Для осуществления поворота колеса в конструкции также предусмотрена шаровая опора. «Лада Ларгус» оснащается данным элементом в верхней и нижней части ступицы. Что это за деталь, каковы ее неисправности и как ее заменить своими руками? Все это вы узнаете в нашей сегодняшней статье.
Характеристика

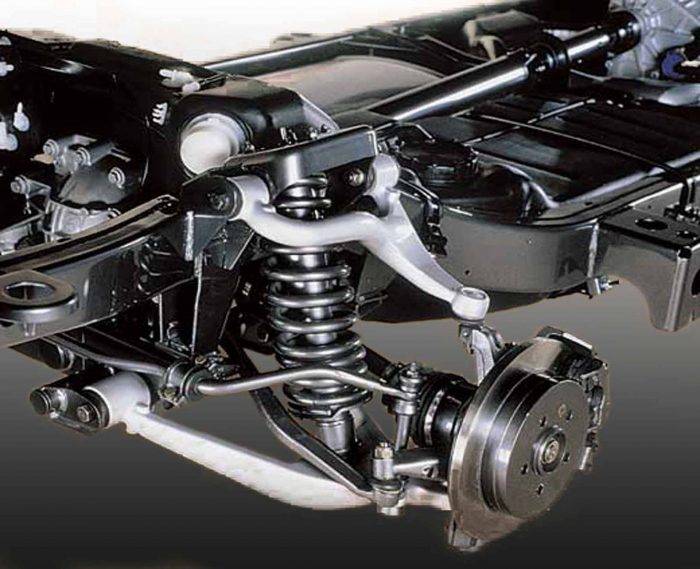

Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении.
Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости.
При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).
Возможные неисправности
В 90 процентах случаев причина выхода из строя шаровой опоры заключается в негерметичном пыльнике. Он являет собой небольшой кусок резины, закрывающий места соединения. Со временем пыльник рассыхается и трескается. В итоге внутрь попадает вода и грязь, действуя, как абразив. Также в опоре образуются и коррозионные процессы, которые существенно снижают ее ресурс.
Инструменты
Для выполнения операции по замене данной детали нам потребуется:
- Балонник.
- Домкрат.
- Динамометрический ключ.
- Толстая шлицевая отвертка и небольшой молоток.
- Рожковые ключи, а также головка «на 16», «на 18».
Приступаем к работе
Итак, как производится замена шаровой опоры «Лады Ларгус»? Сперва нам нужно ослабить болты крепления самого колеса (если есть «секретки», откручиваем и их). Далее вывешиваем переднюю часть автомобиля, использовав домкрат. После этого отсоединяем крепеж штанги стабилизатора поперечной устойчивости. Если есть металлическая защита двигателя, снимаем и ее.
Затем при помощи головки «на 16» откручиваем гайку болта, который стягивает палец шаровой с поворотным кулаком. С другой стороны придерживаем болт ключом такого же диаметра. Вынимаем элемент наружу. Теперь нам нужно разжать соединение пальца опоры и поворотного кулака.
Сделать это непросто – потребуется мощная минусовая отвертка (ею же можно выбить болт «на 16», если он застрял в пазах). Затем выводим из отверстия кулака палец шаровой. Будьте внимательны – деталь может не поддаваться.
Поэтому одновременно пошатываем поворотный кулак, держась за тормозной диск.
Снимаем опору с рычага
Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.
Моменты затяжек
При сборке важно правильно затянуть все болты. Так, гайки крепления сайлентблоков рычага затягиваются с усилием в 105 Нм. Соединительная тяга – 21 Нм
Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм
Соединительная тяга – 21 Нм. Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм.
Ремонт детали или восстановление?
Шаровые опоры подлежат ремонту только в случае небольшой выработки. Но выполнить это своими руками довольно трудно. Стоимость восстановления шаровых опор на СТО – около тысячи рублей. Плюс снятие и установка — 1400 рублей. Исходя из этого, более верным решением будет покупка и установка новой шаровой опоры на «Ладу Ларгус».
Как можно проверить шаровую опору на Рено Логан видео
Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):
- Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
- Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
- Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.
Порвался пыльник — это отчётливо видно
Что это
Шаровой опорой называют элемент подвески или шасси автомобиль, необходимый для соединения автомобильной ступицы и рычага на передней подвеске. Это не менее важный компонент, чем та же амортизаторная стойка, либо же рассматриваемый в недавней статье опорный подшипник передней стойки.
Шаровая является неотъемлемым компонентом поворотного кулака, давая возможность ему двигаться. При этом сам кулак Логана и не только взаимодействует с автомобильным рулевым управлением. И если подводить итоги, то опора принимает непосредственное участие в повороте колес. А потому без нормально работающего элемента поворачивать на своем Логане вы просто не сможете должным образом. Вот вам и ответ на вопрос, почему не стоит игнорировать проблемы шаровой опоры, а также стоит ли менять этот элемент.
Ни о каком частичном ремонте здесь речи не идет. Просто разобрали узел, вытащили старую опору, и поставили новую.
Кстати, Рено Логан 2014—2015 года, как и более новые версии этого бюджетного автомобиля, оснащаются довольно распространенной передней подвеской, называемой МакФерсон. Это означает лишь то, что в конструкции предусмотрена только одна опора снизу на каждой из сторон на передней оси машины. Найти элемент вы сможете в районе нижнего рычага, непосредственно под колесной ступицей. Если вывести машину или поставить на смотровую яму, вы легко увидите.
Признаки поломки
Есть несколько характерных признаков, указывающих водителю на то, что с шаровой явно что-то не так. Возникла неисправность, а потому нужно принимать быстрое решение по ее устранению.
Выявить неполадки можно по:
- Глухому стуку при прохождении неровностей;
- Скрипу во время движения (особенно хорошо их слышно зимой из порванного пыльника);
- Увеличенному усилию, необходимому при повороте руля;
- Стукам и нехарактерным скрипам при вращении рулевого колеса;
- Ускоренному и неравномерному износу шин;
- Плохой и нестабильной курсовой устойчивости Логана (не едет по прямой, если не подруливать).
Если вы вовремя не заметите, что ваша шаровая опора на Логане вышла из строя, цена ремонта будет намного выше, чем стоимость новой опоры.
Напомню, что главными элементами детали выступает корпус и палец. Когда наступает критический момент от постоянных ударных опасных нагрузок, между компонентами увеличивается постепенно нормальный зазор. Палец буквально начинает болтаться внутри самого корпусу. В итоге он может вырваться из корпуса, после чего ваше колесо Логана в нижней части элемента ступицы сразу же отделится.
Если вы столкнулись с подобным, ни в коем случае не едьте дальше своим ходом. Остановитесь и вызывайте эвакуатор.
Особенности стабилизатора, ступицы и рулевого
Стабилизатор устойчивости был предусмотрен для нивелирования боковых кренов, эта поперечная деталь оснащена специальными подушками, которые создаются из плотной резины. Благодаря двум скобам составляющая подвески крепится к подрамнику и рычагу. Рычаг стоит недорого, если отдать предпочтение турецкому производителю, то замена обойдется в 1900 рублей.
А также в комплектацию входят ступицы, они расположены на шаровых подшипниках, в зависимости от пройденных километров пробега подобные детали следует заменить новыми, в противном случае салон наполнится шумом. Первые версии автомобилей могли выдержать немного, всего 40 тыс. км, через отверстие в кулаке для датчика попадали лишние элементы, грязь, пыль и абразивные частицы. Такие эксцессы довольно часто замечаются на автомобилях без АБС.
Какие подготовительные работы необходимо провести
Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.
Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.
- снять колесо;
- снять суппорт;
- открутить и выбить шаровую опору;
- снять рычаг (при первом методе);
- выпрессовать старую опору;
- впрессовать новую;
- собрать в обратном порядке.
Давайте рассмотрим подробнее каждый пункт.
- Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.
Демонтируйте суппорт.
- Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.
Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
- Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).
Если старый пыльник цел, лучше сохранить его.
- Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
- Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.
Будьте внимательны при работе с посадочным гнездом шаровой.
- Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
- Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
- Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.
Шаровая опора на Рено Логан: выбираем подходящие комплектующие для 2 генерации
Среднестатистический ресурс эксплуатации шаровых опор на Рено Логан составляет 65-75 000 км пробега, однако при вождении автомобиля по дорогам с недостаточным качеством покрытия или использования для перевозки тяжелых грузов замена детали может потребоваться намного раньше.
Во время выбора деталей важно выбирать стоковые варианты или аналоги, рекомендуемые производителем, что гарантирует длительный ресурс эксплуатации. При своевременном обслуживании и смазки конструкционного узла оригинальные шаровые могут прослужить до 100 000 км пробега, в то время как реплики часто не доходят даже до заявленного ресурса
| Тип детали | Производитель | Артикул | Примерная стоимость, руб. |
|---|---|---|---|
| Шаровая опора | Novline | 401604793R | 1000 |
| Шаровая опора | Novline | 7701205779 | 1200 |
| Шаровая опора | API | 6001547696 | 1250 |
| Рычаг подвески | API | 6001547520 | 2100 |
| Шаровая опора | Smart Tech | ST600155090910 | 1450 |
| Шаровая опора | Novline | 545011362R | 1350 |
| Рычаг подвески | Novline | 545011362R | 1990 |
| Рычаг подвески | Novline | 545004269R | 2100 |
| Шаровая опора | TYG | 7700415121 | 1350 |
| Рычаг подвески | TYG | 8200820918 | 2200 |
| Рычаг подвески | API | 7700799404 | 2450 |
В противном случае возможно приобретение неподходящего типа деталей, что существенно снизит эксплуатационный ресурс как ходовой части, так и остальных систем автомобиля. На качестве шаровых опор и рычагов подвески нельзя экономить!
Диагностика шаровой опоры: пример исправного рычага
Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Для этого подставьте под рычаг упоры и опустите домкрат. За этим надо поглядывать.
Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны.
По-видимому, автор вопроса купил следующую деталь — JBJ
Рожковый и накидной ключ на 18; Головки на 16, 17 и 18; Головка или ключ на 13; Молоток; Баллонный ключ или головка на 17 с воротком; Надставка для выпрессовки и запрессовки шаровой; Новая шаровая опора.
Первый составляет 38 мм, может доходить до 38,2 мм. Ремонтный же размер шаровой опоры Рено Логан может достигать 39 мм, но не менее 38,7 мм.
Luk VS Valeo: срок службы
Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.
И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.
Проверка состояния ходовой части и трансмиссии
Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.
Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.
Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.
Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.
Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…
…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.
Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…
…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…
…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…
…передней…
…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…
…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.
Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…
…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.
Это интересно: Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях
Назначение и общие особенности
Шаровая опора — один из ключевых элементов шасси Рено, объединяющий между собой два узла (рычаг и ступицу передней подвески). Главная задача устройства — обеспечить легкость перемещения кулака, являющегося частью рулевого управления Логана.
С учетом сказанного выше можно сделать вывод, что шаровая принимает прямое участие в изменении направления движения транспортного средства. Поворот колеса влево или вправо без этого узла невозможен. Кроме того, благодаря шаровой опоре происходит фиксация колеса и ступицы при движении в вертикальной плоскости. Получается, что деталь берет на себя большие нагрузки, поэтому часто выходит из строя и требует замены.
В автомобиле Renault Logan предусмотрена подвеска McPherson. По этой причине в машине только две шаровые, находящиеся с левой и с правой стороны оси. Узел крепится на рычаге и визуально находится прямо под ступичной частью. Деталь проще всего увидеть, если загнать Рено на смотровую яму или же поднять на подъемнике. К слову, в этих случаях проще поменять неисправную деталь.
Какие подготовительные работы необходимо провести
Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.
Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.
- снять колесо;
- снять суппорт;
- открутить и выбить шаровую опору;
- снять рычаг (при первом методе);
- выпрессовать старую опору;
- впрессовать новую;
- собрать в обратном порядке.
Давайте рассмотрим подробнее каждый пункт.
- Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
- Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
- Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
- Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
- Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
- Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
- Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
- Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.
Пошаговая инструкция
1. Поддомкрачиваем и снимаем колесо.
2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.
Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.
3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.
После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.
4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.
Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.
5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.
6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.
После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.
7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.
Отмечено место где может быть стопорное кольцо
8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.
9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.
10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.
11. Несколькими ударами молотка выбиваем шаровую в оправку.
12. Поднимаем немного домкрат и убираем оправку с упором.
13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.
14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.
Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.
15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.
16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.
Так же если с вашей новой шаровой идет стопорное кольцо, установите его.
17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.
Палец нужно вставить на такую глубину чтобы вошел болт.
Если палец плохо идет, можно снизу рычага немного постучать молотком.
18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.
19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.
20. Устанавливаем суппорт и колесо.
Советы
В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.
Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.
Видео урок
Даже малознакомый с автотехникой гражданин знает, что подобные узлы подвески автомобиля во время эксплуатации испытывают серьезные нагрузки, вследствие чего подвержены интенсивному износу. Если учесть бюджетность Renault Logan и неудовлетворительное состояние дорожного покрытия, то становится понятным фактор частых поломок, связанных с ходовой частью авто.
А ведь износ конусообразного пальца со сферическим наконечником грозит ухудшением управляемости транспортным средством, вплоть до вероятности аварийной ситуации
Поэтому чрезвычайно важно вовремя определить поломку и произвести замену шаровой на автомобиле Рено Логан по видео, предоставленном мастерами
В итоге
Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.
При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения. При его наличии следует предполагать установку нового шарнира
При его наличии следует предполагать установку нового шарнира.
