Ремонт шлангов
Если вам хочется здорово сэкономить на ремонте трубок кондиционера – то придется делать его самостоятельно. Хочу отметить, что для этого все же потребуется опыт пайки, хоть и небольшой
Важно запастись специфическим инструментом: труборезом, специальным гибочным станком и сваркой. Учтите, что труборез можно заменить и на пилку по металлу, но это будет совершенно не то качество, которого мы ожидаем в ремонте трубок автокондиционера
Трубогиб может быть как универсальным (для разных диаметров), так и специфическим (под определенный диаметр). При выборе этого инструмента стоит узнать, какие размеры используются в вашей машине. Часто это 6, 8, 10 размер, который соответствует внутреннему диаметру в миллиметрах. Размер вы можете посмотреть на системе автомобиля или в технической документации. Это принципиально важный вопрос ремонта, поскольку в разных машинах используются разные системы измерения.
Ремонт трубок автокондиционера начинается с того, что надо купить или изготовить детали. Далее отрезаем необходимую длину и гнем их с помощью гибочного станка. Когда готовы трубки, нарезаем фитинги и соединяем все это в единую систему. Прежде чем выполнять пайку, стоит перемотать детали изолентой и посмотреть – все ли вы сделали верно. Если все подходит – тогда начинаем пайку.
Когда выполняется ремонт трубок автокондиционера, не всегда можно прибегнуть к вышеописанному способу. Иногда выполняется замена трубок кондиционера на шланги, которые произведены из резины. Хоть они и выполнены из менее стойкого материала, зато замена их будет очень быстрой, простой и дешевой. Здесь не применяется сварка трубок кондиционера, обычно шланги вкручиваются.
Сварка трубок кондиционера используется и тогда, если они изготовлены из меди. Медный вид соединений более стойкий, чем алюминий, но он дорогостоящий. При этом необходимо выполнять развальцовку. А это – работа для профессионалов с высококлассным специфическим инструментом (он присутствует только на хороших станциях технического обслуживания). Иногда для таких деталей выполняется изоляция, которая спасает от обмерзания зимой и выполняет теплоизоляцию системы.
В завершении статьи хотелось бы отметить, что за системой охлаждения нужно очень сильно следить: прислушивайтесь к звукам в работе устройств, к запахам и к общим характеристикам работоспособности. Все это может вовремя рассказать вам о неполадках, которые на первых этапах легко устранять. Внимательно относитесь к своей машине и она прослужит вам долгие годы!
В случае алюминия
При повреждении алюминиевых радиаторов, ремонт будет несколько сложнее. Проблема заключается в том, что алюминий качественно спаять очень сложно. На поверхности материалов очень быстро образуется оксидная пленка, которая препятствует прилипанию припоя. В последнее время радиаторы, целиком изготовленные из алюминия, не применяют, а используют конструкции выполненные наборным способом из алюминиевых трубок, впрессованных в корпуса пластмассовых бачков. Если же всё-таки возникла необходимость пайки алюминия, можно воспользоваться специально приготовленным для этого флюсом. Он представляет собой канифоль, в которую при застывании добавлены металлические опилки. Пользоваться таким флюсом надо быстро и умело. Можно купить специальный флюс для алюминия и подходящий припой, например, кастолин. Флюсовый состав наносят на предварительно разогретую поврежденную поверхность и после этого расплавляют паяльником.
Осуществляя поступательные движения, жалом зачищают алюминиевую поверхность. При этом металлические стружки и опилки, находящиеся в составе флюса, действуют как абразив, снимая загрязнение и оксидную пленку. Канифоль при этом сразу же покрывает очищенное место, не допуская к нему кислород. Далее пайка происходит так же, как и в случае с деталями из меди.
Диагностика неисправностей автомобильного кондиционера
Многие автовладельцы убеждены, что автомобильный кондиционер, особенно на новом автомобиле, не нуждается ни в уходе, ни тем более в диагностировании. Это заблуждение, очевидно, основано на рекомендациях касательно дозаправки хладагентом. Эта операция на автомобилях с небольшим пробегом, действительно, выполняется примерно раз в два года, но проверять состояние узлов и деталей климатической системы нужно намного чаще – хотя бы раз в полгода, причём независимо от пробега или времени года. А чтобы результаты проверки кондиционера в автомобиле были максимально точными и правдоподобными, её обычно проводят в два этапа.
Визуальный осмотр
Сначала выполняют внешний осмотр тех деталей климатической системы, которые не требуют разборки – все они расположены в моторном отсеке. Если механические повреждения попадаются нечасто, и они обычно заметны невооружённым глазом, то такую проблему, как утечка фреона, выявить проблематично. Дело в том, что этот хладагент всегда находится под давлением, даже когда кондиционер выключен, при этом та его часть, которая находится в газообразном состоянии, способна проникать через мельчайшие трещины (летучесть фреона столь высока, что он считается одним из основных виновников разрушения озонового слоя, и некоторые его разновидности запрещены к использованию). Если утечка имеет место быть на участке, где хладагент пребывает в виде жидкости, о факте разгерметизации могут свидетельствовать потёки масла, добавляемого во фреон для смазки уплотнителей и прокладок.
В случае микротрещин следует использовать специальный прибор – газоанализатор, который способен улавливать даже незначительные концентрации определённого вещества в воздухе. Столь же точные результаты поиска мест разгерметизации системы кондиционирования позволяет получить ультрафиолетовая диагностика. Подобный способ практикуется относительно недавно и встречается в основном на крупных (сетевых) автосервисах. Данный метод предполагает добавление в хладагент специальной ультрафиолетовой присадки – если таким фреоном заправить автомобиль и дать ему поездить некоторое время с включенной системой кондиционирования, то места утечек легко определяются ультрафиолетовым сканером (простейшим аналогом которого является УФ-лампа).
Диагностика сканером
Если внешний осмотр не выявил очевидных проблем, приступают ко второму этапу диагностики. Он заключается в проверке эффективности работы кондиционера, в частности – производительности компрессора
Мы уже отмечали, что обратить внимание на компрессор следует в тех случаях, когда в салоне появляются шумы при включении системы кондиционирования. Необходимо также проверить работу всех электрических компонентов климатической системы (таковыми являются датчики, электромагнитная муфта, вентиляторы)
Самостоятельно диагностировать электроприборы рекомендуется только в том случае, если вы имеете соответствующие навыки.
Многие современные модели климатических систем комплектуются ресивером-осушителем, на котором имеется окошко, позволяющее определить степень заполнения системы хладагентом. Если имеет место быть утечка фреона, определить это можно не по уровню жидкости (поскольку ресивер расположен на участке высокого давления, пустот вы не увидите), а по её цвету. Если он вместо прозрачного – белесоватый, и в нём присутствуют пузырьки, это и есть явное свидетельство того, что автокондиционер нужно заправить дополнительным объёмом фреона.
Как понять, что кондиционер пора заправить
Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии
Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.
Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.
Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.
Устройство кондиционера автомобиля
Любой кондиционер по своему устройству схож с обычной холодильной системой. Она представляет собой замкнутый контур, по которому перемещается фреон. В процессе циркуляции фреон меняет своё агрегатное состояние из жидкого в газообразное и обратно.
Основные узлы и принцип работы системы кондиционирования
Важнейшими узлами системы кондиционирования являются:
- компрессор;
- конденсор (он же радиатор кондиционера) с вентилятором;
- ресивер-осушитель;
- напорная магистраль (тонкая горячая или тёплая трубка);
- терморегулирующий вентиль;
- испаритель;
- вентилятор испарителя;
- магистраль низкого давления (широкая холодная трубка).
При включении кондиционера шкив, приводимый в движение двигателем с помощью ремня, начинает вращать компрессор. Последний служит для сжатия газообразного фреона, который от этого сильно нагревается. Далее нагретый фреон попадает в радиатор кондиционера, где охлаждается с помощью вентилятора и набегающего потока воздуха. При охлаждении фреон переходит в жидкое состояние и в этой форме попадает в ресивер-осушитель, где очищается от примесей, грязи и продуктов износа. Из осушителя жидкий фреон через терморегулирующий вентиль поступает в испаритель. Этот вентиль регулирует подачу жидкого газа в зависимости от заполненности и температуры испарителя. В испаритель фреон попадает очень холодным. С помощью вентилятора холодный воздух попадает в салон, а фреон возвращается в компрессор.
Принципиально схемы кондиционирования в автомобилях разных моделей ничем не отличаются
Расположение и назначение радиатора кондиционера
Радиатор кондиционера — самый крупный узел в системе. Именно в нём происходит охлаждение фреона. Обычно он находится в передней части автомобиля непосредственно перед радиатором охлаждения двигателя. Такое расположение позволяет эффективно охлаждать фреон во время движения. Однако оно же делает радиатор кондиционера довольно уязвимым узлом. Поэтому некорректная работа кондиционера чаще всего связана с неисправностью конденсора.
Причины выхода из строя радиатора кондиционера
Симптомы неисправности радиатора кондиционера довольно однообразны:
- воздух охлаждается недостаточно;
- воздух не охлаждается;
- кондиционер работает только во время движения;
- при остановке из воздуховодов идёт тёплый воздух.
Причины же выхода из строя радиатора кондиционера могут быть разными:
- засорение конденсора грязью, пылью, тополиным пухом и т. д.;
- коррозия и механические повреждения радиатора и магистралей высокого и низкого давления;
- внутреннее засорение системы кондиционирования и непроходимость магистралей;
- износ резиновых прокладок в соединениях;
- чрезмерное давление при превышении необходимого количества фреона при заправке.

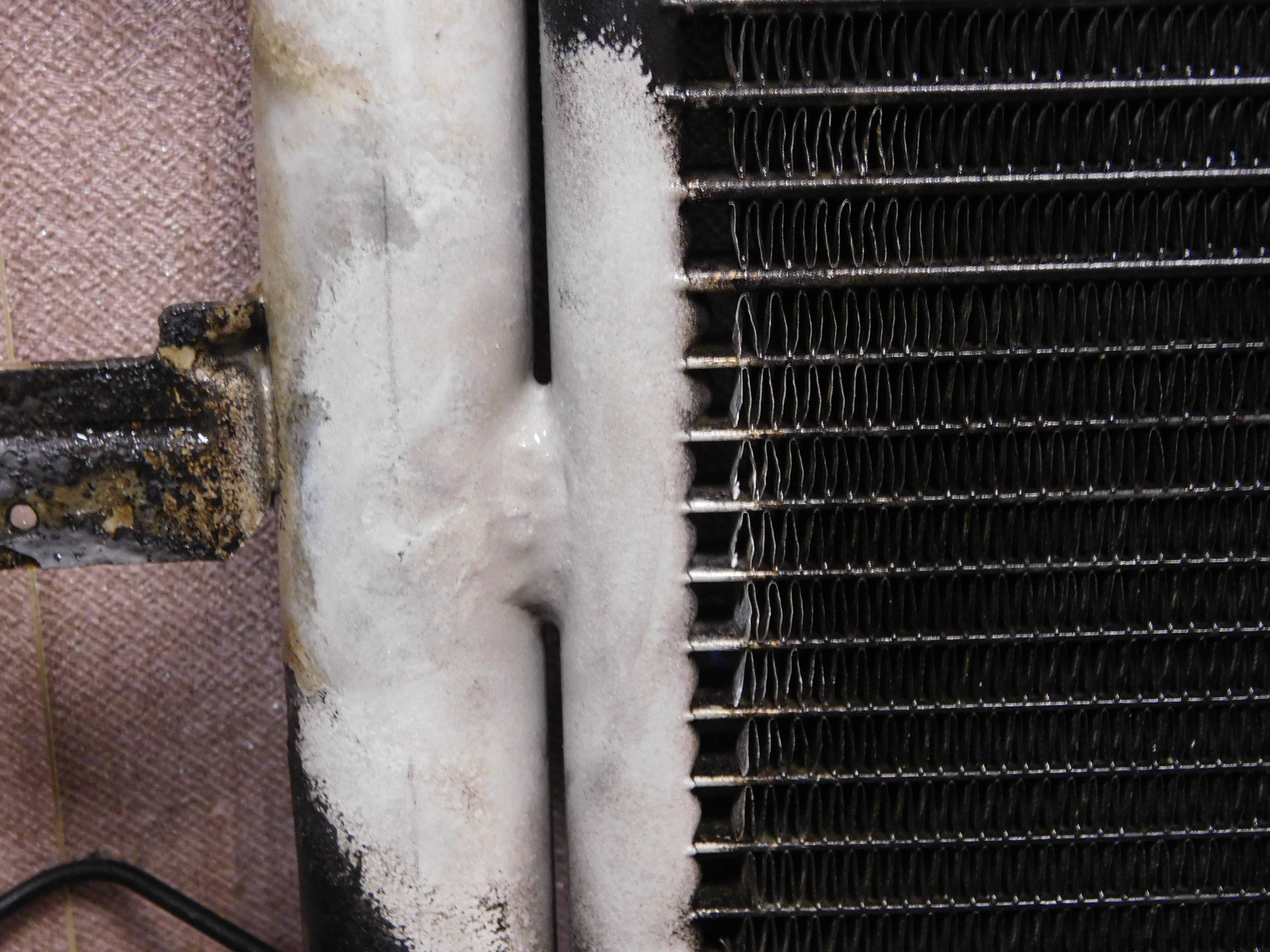

Технология сварки радиаторов авто кондиционера аргоном
Обычная сварка алюминия приводит к образованию пленки из-за нагрева металла и подступу к нему кислорода. Это приводит к невозможности закрыть пробоины радиатора. Аргон при ремонте подается сквозь керамическое сопло, окружающее вольфрамовые электроды. Особенностью инертного газа является образование безвоздушного пространства.
Процедура выполняется с применением специализированных инструментов. А в качестве присадки подбирается материал, обладающий свойствами близкими к характеристикам алюминия. Работа позволяет быстро избавиться от повреждения, полностью восстановить элемент.
Алгоритм заправки автокондиционера фреоном
Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:
- шланги;
- манометр;
- заправленный фреоном баллон;
- переходник.
Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.
Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.
Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.
Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.
Стоит ли заниматься ремонтом автокондиционера самостоятельно
Если диагностика кондиционера авто выявила определённые проблемы, необходимо их устранить – в противном случае дело может закончиться дорогостоящим ремонтом. Но вот насколько оправданным будет самостоятельный ремонт и как проверить кондиционер в машине без привлечения автомобильных экспертов? Автокондиционер – достаточно сложное устройство, и многие операции могут потребовать наличия специализированного инструмента или оборудования. А если вы никогда раньше не занимались ремонтом климатических систем, риск ошибочных действий возрастает многократно, и вместо исправления маленькой проблемы вы можете получить намного более серьёзную неприятность.
Заправка фреоном – далеко не единственный повод обратиться в сервисный центр при обнаружении большинства видов неисправностей. Впрочем, далеко не каждая СТО возьмётся за ремонт вашего кондиционера. Во всяком случае, некоторые виды ремонта требуют очень высокой квалификации и опыта, и такие специалисты обычно в дефиците. И всё же многие неисправности вполне можно устранить и в гаражных условиях. Тем более что подробные инструкции с комментариями можно легко найти в интернете. В принципе, даже заправку системы фреоном можно выполнить самостоятельно, но только при условии знания важных нюансов, касающихся выполнения этой операции.
Если обратиться к Википедии с запросом «фреон», выяснится, что существует около двух десятков его разновидностей. Какой из них должен использоваться на вашем автокондиционере, необходимо предварительно узнать из мануала, а при его отсутствии следует тщательно изучить поверхность деталей кондиционера – компрессора, конденсора, испарителя, ресивера-осушителя: на них тоже указывается вид используемого хладагента. Кстати, если вы не смогли самостоятельно интерпретировать такую надпись, её можно переписать или сфотографировать, после чего показать продавцу – он поймёт, что вам нужно. Помните, что смешивать разные фреоны категорически не рекомендуется.
Руководство по чистке
Перед тем, как почистить узел, внимательно ознакомьтесь с сервисной книжкой и особенностями крепления бампера на своей машине. Автомобильные бамперы могут демонтироваться по-разному, поэтому данный этап мы описывать не будем, поскольку он индивидуален в каждом случае.
Промывка радиатора кондиционера включает в себя следующие шаги:
- Прежде чем помыть радиатор кондера, необходимо демонтировать радиаторный узел силового агрегата. Также на этом этапе производится демонтаж переднего бампера. Для выполнения этих шагов вам необходимо ознакомиться с сервисным мануалом к своему авто, в нем должны быть указаны рекомендации касательно этого процесса. Если в сервисной книжке ничего нет по этому поводу, то воспользуйтесь интернетом.
- Выполнив эти действия, вы сможете получить доступ к конденсору. Вам необходимо отсоединить магистрали, которые соединяют данный компонент с системой кондиционирования. Также нужно будет демонтировать фиксаторы, которые крепят радиаторный узел на кузове транспортного средства.
- Зафиксируйте механизм в вертикальном положении таким образом, чтобы вам было удобно использовать большой объем жидкости, а также химические составы для очистки. Если зафиксировать устройство не получится, то вам потребуется помощь другого человека.
- Перед тем, как помыть устройство, его ребра необходимо обработать специальным концентратом, использующимся для очистки устройства от засохших насекомых.
- Подождите около десяти минут после того, как ребра устройства будут обработаны химией. Затем отойдите примерно на полметра, теперь вы можете почистить радиатор. Для очистки используйте напор воды, струю необходимо направить точно на узел. Процесс очистки при помощи воды необходимо осуществить с обеих сторон, также его нужно будет повторить два-три раза. При необходимости вы можете воспользоваться специальными средствами для очистки, мы же описали наиболее бюджетный способ промывки.
При мойке керхером нужно быть осторожным, чтобы давлением воды не погнуть ламели, тем самым привести его в негодность.
Инструкция по ремонту шлангов
Если вы решили отремонтировать шланги, то в первую очередь нужно определиться — вы будете покупать детали или делать их самостоятельно. При производстве нужно быть внимательным и правильно снять размеры в соответствии с технической документацией к машине. На практике наши соотечественники достаточно часто путают метры с дюймами, в результате чего процедура ремонта может вызвать сложности.
Несколько моментов, которые следует учесть при проведении ремонта:
- Если вы занимаетесь изготовлением магистралей, то процесс ремонта начинается с отрезания отрезков необходимой длинны и придания им необходимой формы. Как сказано выше, процесс загибания магистралей может быть выполнен с использованием гибочного станка. После того, как магистрали будут готовы, все элементы следует соединить в одну систему. Но перед тем как приступить к пайке, следует замотать все патрубки с помощью изоленты и удостовериться в том, что все собрано правильно — если это так, то можно приступать к пайке.
- Не всегда у автовладельца получается реализовать этот способ. В некоторых случаях целесообразней произвести замену магистралей на патрубки, выполненные из резины. Многие автолюбители выбирают это способ потому, что он более простой и дешевые в реализации. Несмотря на то, что резина — менее надежный и стойкий материал, процесс ее установки будет более легким. В отличие от вышеописанного способа, в данном случае не придется варить магистрали, поскольку патрубки можно будет попросту закрутить.
- К процедуре сварки можно прибегнуть и в том случае, если патрубки выполнены из меди. Сами по себе медные соединения более стойкие, чем алюминиевые, однако стоимость реализации этого метода также более высокая. Кроме того, его реализация подразумевает необходимость проведения развальцовки, а эту задачу лучше доверить специалистам, у которых есть соответствующий инструмент. Для того, чтобы не допустить обмерзания магистралей, их можно дополнительно оснастить изоляционным слоем, который также сможет выполнять функцию теплоизоляции.
Рекомендуем: Как сменить масляный фильтр без замены масла?
В любом случае, если вы хотите, чтобы система кондиционирования работала долго и без нареканий, за ее состоянием следует следить, особенно, в период межсезонья
Всегда нужно обращать внимание на звуки, которые появляются в ходе работы кондера, а также запахам, которые могут доноситься из воздуходувов. Разумеется, также нужно обращать внимание и на эффективность работы системы — если вы заметили, что кондер стал менее эффективно работать, это может свидетельствовать о различных неисправностях
Причем как показывает практика, чаще всего их лучше устранять на начальных этапах.
Замена Радиатора Калина С Кондиционером
Замена радиатора калина с кондиционером Компания LUZAR
начинает поставки двух новых моделей радиаторов для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером:
1) радиатор охлаждения ВАЗ 11190-1300010-40П, фирменное наименование LRc 01182b
, для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером, аналог «Panasonic» (Тайвань).
Радиатор охл. «Калина» с кондиц. «Panasonic»
2) радиатор кондиционера (конденсатор) в сборе с ресивером ВАЗ 2172-1300008, фирменное наименование LRAC 0118
, для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером, аналог «Panasonic» (Тайвань).
Радиатор кондиц. (конденсатор) с ресивером «Калина» с кондиц. «Panasonic»
Напомним, что все автомобили «Калина» c климатической установкой (кондиционером) комплектуются модулями охлаждения и кондиционирования производства «Panasonic» (Тайвань). Доля «Калин» с кондиционером в структуре продаж этой популярной вазовской машины составляет от 20% до 40% (в зависимости от года выпуска).
Столкнувшись с необходимостью замены одного радиатора – радиатора кондиционера или радиатора охлаждения – автомобилист ранее был вынужден приобретать узел в сборе, переплачивая значительную сумму (более 10 000р. за узел в сборе). Теперь – с появлением на рынке радиаторов LUZAR, которые продаются отдельно – автомобилист найдет наилучший путь решения своей проблемы по доступной цене.
Внимание!
Данные радиаторы применяются только для автомобилей «Калина», но не подходят для автомобилей «Приора», оборудованных климатической установкой «Panasonic». Автомобили «Приора» комплектуются двумя видами климатических установок – производства «Halla Climat Control» и «Panasonic».
Особенности радиатора охлаждения:
- уникально малый шаг охлаждающих трубок – 6мм – обеспечивает наилучшие показатели теплообмена при сохранении размеров сердцевины.
Особенности радиатора кондиционера:
- мультипортовый профиль охлаждающей трубки позволяет выдерживать высокое давление хладагента;
- комплектуется ресивером (осушителем).
Замена радиатора на калине
В этом видео показано, как своими силами заменить Радиатор
Охлаждения на автомобиле семейства LADA. Автомоби…
Радиатор охл. «Калина» с кондиц. «Panasonic»(LRc 01182b)
Конденсатор с ресивером «Калина» с кондиц. «Panasonic» (LRAC 0118)
Заправка радиатора кондиционера
При необходимости РК радиатор кондиционера можно заправить самостоятельно. Перед этим следует проверить систему на предмет утечки фреона и устранить обнаруженные неисправности как в радиаторе, так и в трубопроводах.
Виды хладагентов
Ранее автокондиционеры заправлялись фреоном марки R-12. Однако с середины 1992 года R-12 был запрещён по причине негативного влияния на озоновый слой. Поэтому с 1992 года стали использовать фреон R-134а.
Фреон R12 применяется в качестве хладагента лишь в старых автомобилях
Проблема марки фреона актуальна лишь для автомобилей, изготовленных на рубеже 1992/93 годов, так как автопроизводители не сразу стали использовать R-134а. В этом случае следует посмотреть на наклейку с внутренней стороны капота, на которой указан тип хладагента. Кроме этого, фреон R-134а заправляется через штуцер большего диаметра.
Объём заправки
Количество необходимого для СК фреона также указано на наклейке с внутренней стороны капота.
Рекомендуется в радиатор кондиционера заправлять указанное количество фреона
Если такая наклейка отсутствует, необходимую информацию можно получить у дилера или найти в интернете. Отечественные автомобили, как правило, оснащаются кондиционерами с количеством фреона от 750 до 1000 г.
Жидкость для заправки содержит не только фреон, но и специальное масло для смазки рабочих частей компрессора
Оборудование и инструмент для заправки
Перед заправкой необходимо проверить давление в СК. Для этого потребуется:
- метрологическая станция (МС);
- набор шлангов;
- переходник с краном для подключения баллона с фреоном к СК;
Для соединения баллона с фреоном и кондиционера используется специальный переходник
- фреон (R-12 или R-134а) в специальном баллоне.
Это интересно: Сенсация Парижа: новый Logan за 300 тысяч
Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты.
Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты
Вооружившись таким комплектом, нужно собрать устройство для заправки. Для этого необходимо:
Откалибровать счётчик давления согласно прилагаемой к комплекту инструкции. Инструкция для калибровки счётчика обычно имеется в комплекте для заправки кондиционера
На калибраторе регулятором выставить температуру окружающей среды (информацию можно получить с бортового компьютера).
Подсоединить переходник к баллону с фреоном (при закручивании переходника защитная пластина в заправочном отверстии баллона будет пробита иглой переходника). Заправочное отверстие баллона с фреоном защищено пластиковой пластиной, которая пробивается при подсоединении переходника
Присоединить к переходнику резиновый шланг
При подключении шлангов важно обеспечить полную герметичность собранной схемы
Противоположный конец шланга вывести к патрубку метрологической станции.
Присоединить к МС второй шланг. С помощью комплекта собирается усройство для заправки кондиционера
Оборудование для заправки кондиционера собрано.
Устройство для заправки подключается к контуру системы кондиционирования
Порядок заправки радиатора кондиционера
Общие принципы заправки радиатора кондиционера одинаковы для всех автомобилей. Для заправки РК необходимо:
- Очистить щёткой или пылесосом место присоединения патрубка низкого давления СК (попадание в систему грязи с высокой вероятностью приведёт к поломке компрессора).
- Снять колпачок защиты со штуцера контура низкого давления.
Перед присоединением шланга необходимо снять колпачок со штуцера контура низкого давления
- Присоединить к штуцеру резиновый шланг.
На штуцер контура СК для закачки фреона присоединяется резиновый шланг
- Запустить двигатель.
- Зафиксировать подручными средствами педаль газа акселератора на оборотах силового агрегата 1500 об/мин.
Педаль газа фиксируется с помощью подручных средств
- Включить режим рециркуляции воздуха на максимум.
- Открыть перекрывающий контур низкого давления вентиль.
- Перевернуть баллон с фреоном краном вниз.
При заправке баллон с фреоном нужно перевернуть
- Медленно открыть кран.
- По счётчику отслеживать величину давления — оно должно быть около 285 кПа.
При заправке давление должно быть около 285 кПа
- Закрыть кран при достижении температуры воздуха в салоне 5°C — 8°C (воздух в салоне в процессе заправки постепенно охлаждается, холодным станет и шланг заправочного штуцера).
Заправка кондиционера продолжается до достижения минимальной температуры
Ремонт радиатора кондиционера автомобиля
Современные автомобилисты не представляют своих авто без кондиционеров и сплит-систем. Хорошо прокатиться в летний зной на море, в деревню к теще, на природу, включив охлаждающий прибор. Проходит некоторое время, от кондиционера уже не так, как раньше, поступает желанный холодок. Когда же источник прохлады совсем перестает работать, каждый водитель задается вопросом: как осуществить ремонт автомобильного радиатора кондиционера своими руками?
Причины слабого охлаждения
В кондиционере автомобиля радиатор осуществляет обмен тепла между окружающей средой и фреоном (охлаждающей жидкостью). Во включенном кондиционере фреон, имеющий газообразное состояние, преобразуется в жидкое вещество. При этом происходит выделение тепла. Пары хладагента внутри компрессора нагреваются и поднимаются вверх в радиатор. Тепло переходит к трубкам, по которым они циркулируют. В результате обмена тепла фреон в газообразном состоянии охлаждается, образуя капли.
Вверху конденсатора находится пар, внизу – жидкость, поступающая дальше в испаритель. Через какое-то время водитель начинает замечать, что от кондиционера холодный обдув поступает все меньше и меньше. Пришла пора проводить ремонт радиатора. В специализированной мастерской это стоит недешево, поэтому большинство российских автовладельцев предпочитают осуществлять ремонт кондиционера автомобиля своими руками.
Причины слабого обдува кондиционера, не совсем холодного воздуха в авто бывают различные. Наиболее частые из них следующие:
- легкие механические повреждения системы вследствие ДТП с авто;
- микротрещины, возникшие в результате действия реагентов и коррозии;
- повреждение алюминиевых корпусов при ремонтных работах;
- скопление пыли, грязи, мусора.
Кожура из грязи создает прослойку, препятствующую теплообмену. Через трещины, поры, нарушающие герметичность, выходит жидкий хладагент. Все это приводит к теплопотерям, снижению охлаждающих функций.
Поэтому необходима регулярная чистка, промывка радиатора кондиционера любого автомобиля. Если не сделать ремонт, дальнейшая эксплуатация будет усугублять ситуацию, пока не приведет к выходу из строя радиатора авто и всей системы кондиционирования в целом.
Чистка и промывка
Промывка, очищение радиатора кондиционера автомобилей представляет собой мелкий ремонт и обслуживание системы, направленные на сохранение ее функциональности. Если в салоне авто появился неприятный запах или слабо дует холодный воздух, значит, следует проверить загрязнение радиатора. Для доступа к этому узлу снимается передняя решетка облицовки автомобиля.
Следует соблюдать осторожность, промывая соты радиатора автомобиля, поскольку они изготовлены из тонких алюминиевых пластин. Обслуживание включает несколько последовательных операций: очистка от мусора, смывка пыли, грязи, подтягивание винтов на крепежных хомутиках
Ремонт
Снижение производительности автомобильных сплит-систем может потребовать вмешательства профессионалов. Но чаще всего стоит хорошенько осмотреть механизмы, подтянуть, смазать, почистить – и все работает, как прежде.
Бывает – выскочила трубка из резинового шланга. Ее необходимо вставить на место. Трещины, сколы металла запаиваются. Если неисправность серьезная, узел меняется на новый.
Для снятия радиатора кондиционера с автомобиля своими руками необходимо сначала демонтировать бампер. Для этого отсоединяются подкрылки, кронштейны бампера. Потом откручивается усилитель, телевизор, панель. Снизу авто открываются двухконтактные разъемы.
Когда они отсоединены, можно отвинтить пять крепежных точек и осуществить демонтаж радиатора автомобиля. Ремонт состоит в том, что незначительные повреждения следует запаять своими руками. Для этого необходимо взять паяльник, канифоль, мелкую наждачную бумагу, припой. После пайки узел устанавливается на свое место в авто.
Ремонт закончен, можно прокатиться. Авто выезжает из гаража. На дворе летний зной, а в машине свежо и прохладно. Значит, ремонт произведен качественно, охлаждение проходит, как положено. В такой машине можно отправиться в дальнее путешествие. Комфорт обеспечен.
