Ремонт поршней
Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:
1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.
2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.
Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.
Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

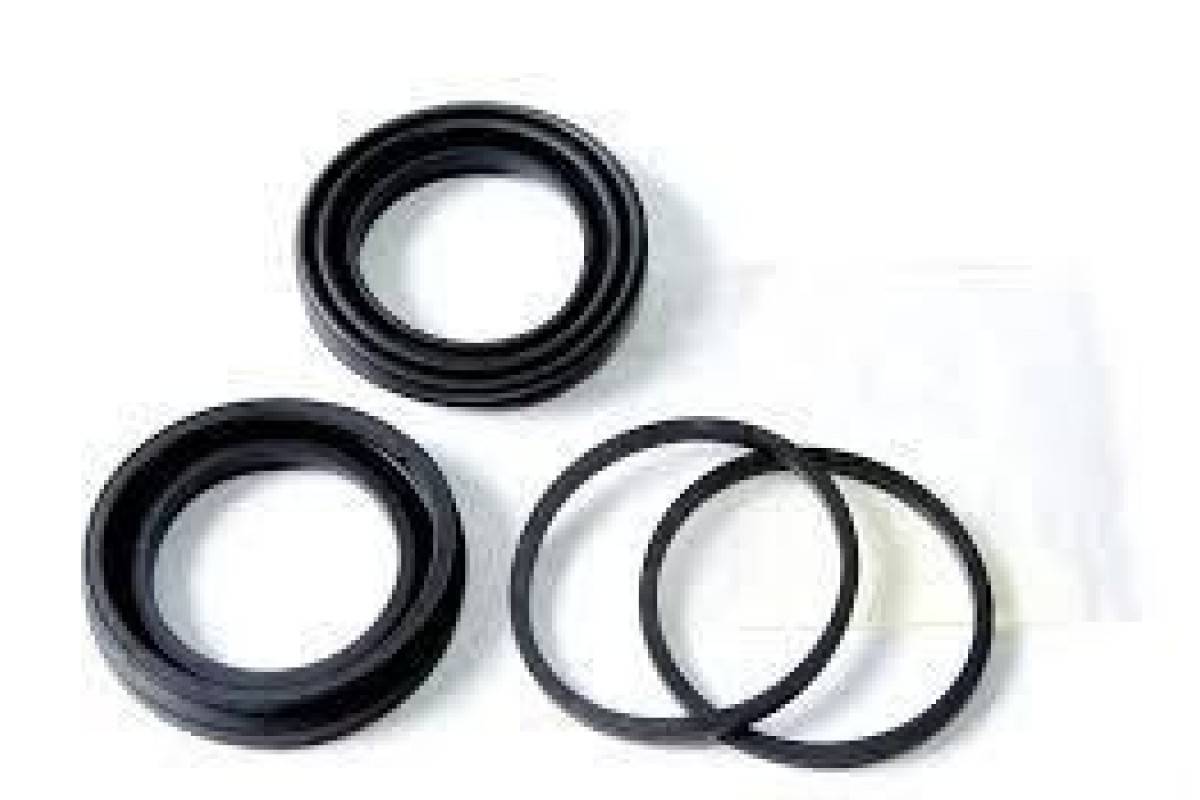

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!
Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.
Теперь перечислю по пунктам:
1) Вытаскиваем старые резинки и уплотнители.
2) Убираем старые поршни.
3) Чистим корпус, как снаружи так и внутри.
4) Затем применяя новою смазку, обрабатываем все места креплений.
5) Устанавливаем резинки уплотнителей
6) Устанавливаем поршни, также предварительно смазав.
После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.
Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.
НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!
Диагностика заднего суппорта
Диагностика состоит из двух этапов:
- Сравнения эффективности торможения всех колес.
- Визуального осмотра суппорта.
Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.
Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.
Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.
Зачем и когда смазывать тормозной суппорт
«Каждый механизм тормозного суппорта» звучит для многих странновато. В действительности суппорт представляет собой сложный с технической точки зрения узел, в котором каждая деталь требует особого внимания. Если мы имеем в виду классический суппорт дискового тормоза с плавающей скобой, то вот что мы получаем.
Тормозные колодки, шумит суппорт
Скрип, визг тормозных колодок знаком, наверное, каждому. 90% шума от тормозных колодок исходит не от плоскости непосредственного контакта с тормозным диском. А от противоскрипного механизма (!), тыльной стороны колодки, а также шум зависит от общего состояния суппорта.
И, конечно, от качества и состава фрикционной накладки. Более подробно об этом мы говорили здесь. Кроме того, критический износ тормозных колодок вовсе не означает, что накладки стерты до нуля. В большинстве случаев 3-4-миллиметровая толщина накладок (а тем более неравномерная) кричит о том, что суппорт требует обслуживания.
Противоскрипные пластины
Отличное изобретение инженеров фирмы Bosch, однако оно требует ухода. Применяя неправильные смазки на противоскрипном механизме, мы только усугубляем проблему. При каждой замене тормозных колодок мы тратим несколько минут своего драгоценного внимания, и колодки больше не скрипят
Но важно знать, чем их смазывать
Направляющие суппорта
Эта формулировка касается исключительно тормозных суппортов классического типа, применяемых в подавляющем большинстве бюджетных (и не очень) автомобилей. Простейшая запчасть, которая контролирует поведение всего тормозного механизма. Ей плевать на всю электронику. Если направляющая суппорта в плохом состоянии — ждите проблем.
Важно иметь в виду, что направляющие суппорта не такая уж дорогая деталь, чтобы их восстанавливать (Есть примеры, когда их просто расклепывают молотком). Надежнее заплатить втридорога, но быть уверенным в том, что тормоза будут в порядке
Пыльник направляющей
Состояние направляющих суппорта напрямую зависит от жизнеспособности резинового пыльника. Именно он предохраняет направляющие от воды, песка, грязи. Любая трещина на пыльнике — это удар по здоровью направляющих суппорта.
Интересное по теме: Подбираем литые диски для ВАЗ: разболтовка, вынос и другие параметры
Небольшой совет
Если мы покупаем ремкомплект для суппорта, крайне важно присмотреться к качеству пыльников. Даже именитые бренды иногда подсовывают в ремкомплекты откровенную дрянь
Хорошие пыльники будут эластичными, выглядеть аккуратно, как на фото ниже.
Поршень рабочего тормозного цилиндра
Время от времени смотришь популярные ролики на видеохостингах, и волосы встают дыбом. Мастера, как бы, с опытом, суют в поршни тормозных цилиндров чуть ли не литол или силиконовую смазку.
Проблема вот в чем. Коррозия доедает поршень рабочего цилиндра по той причине, что водитель вовремя не заменил тормозную жидкость. Но он об этом не знает. Он думает, что поршень изготовлен из нержавейки и вытерпит все на свете.
Нет. Поршни тормозных цилиндров изготовлены из закаленной стали и покрыты хромовым напылением.
Делаем первые выводы
- Смазка в суппорте важна не столько для оптимизации работы механизма, сколько для профилактики.
- Смазка тормозного суппорта должна проводиться при каждой замене тормозных колодок. Большинство официалов и частных мастеров об этом знают. Но не делают.
- Каждой детали тормозного суппорта нужна своя смазка. Универсальных не существует за редким исключением.
- Игнорируя смазку тормозного суппорта, мы подвергаем опасности как себя любимого, так и наших пассажиров.
Любая мелочь, которая касается тормозного механизма — не мелочь.
Заплатка-«грибок»
Сразу же предупредим, что этот и последующий способ самостоятельного ремонта пробитого колеса потребуют его разбортировки, так что назвать их простыми никак не получится. Если быть еще точнее, это скорее пригодится в безвыходной ситуации с большим запасом времени, поскольку ручная разбортировка колеса подручными средствами потребует немалых мучений и сил, — занятие не для всех. Нашей же главной задачей является проверка самого пластыря-«грибка», так что с позволения читателя и для ускорения теста мы все-таки воспользуемся помощью шиномонтажа.
Цена заплатки копеечная — от 20 до 50 рублей за штуку. Правда, поштучно они продаются редко: основные покупатели таких вещей — шиномонтажи и автосервисы, так что обычно пластыри-«грибки» реализуются мелким и средним оптом в комплекте от 15 штук.
Принцип работы «грибков» примерно такой же, как и у любой резиновой заплатки. Металлическая «ножка» в резиновой обертке вытаскивается изнутри через прокол, запечатывая собой отверстие и заклеивая «шляпкой» всю окружность вокруг пробоя.
Проблема в том, что предназначена заплатка-«грибок», как и жгут, для немалой дырки в колесе. Толщина «ножки» такова, что протискивается она в отверстие диаметром не менее 3–4 мм, иначе резиновая оболочка «ножки» просто съезжает. Расковыривать прокол от гвоздя до такого размера нет смысла, а потому «ножку» можно срезать и приклеить только заплатку.
Однако и тут все не так просто: клеевая основа заплатки сама по себе очень слабая и просто так не приклеится. На шиномонтажах с шины счищают внешний слой, обезжиривают поверхность, наносят клей-активатор и на шину, и на «ножку грибка» и только потом устанавливают заплатку, прижимая ее специальным ручным катком.
Имитируя полевые условия, мы протерли место прокола салфеткой, намазали заплатку клеем-активатором из набора ATRK‑3 и придавили место прокола ногой на несколько минут. Как оказалось, этого тоже было достаточно. Собранная шина ни за несколько часов, ни за сутки не спустила.
Тормозной суппорт какого производителя лучше
Разбираясь в вопросе, какие тормозные суппорта лучше, команда VyborExperta.ru не пришла к единому мнению. Все представленные в обзоре торговые марки достойны внимания автовладельцев. Премиальные бренды не всем подходят из-за своей цены, а поставщики бюджетной продукции не всегда предлагают запчасти на любой автомобиль. Рекомендуем следующие фирмы:
- Brembo – для поклонников агрессивного стиля вождения;
- Akebono – выбор владельцев японских машин;
- Trialli – для бюджетного ремонта российских автомобилей;
- TRW – для тех, кто редко делает ремонт.
Все бренды выпускают надежные комплектующие, но только самые надежные детали удостоились звания лучших в своем классе.
Зачем нужен ремкомплект гидроцилиндра
Ремкомплекты необходимы для обслуживания гидроцилиндров и используются при плановом ремонте гидроцилиндра или при выходе из строя всего механизма. Если купить запчасти заблаговременно, приведение в рабочее состояние техники начнется быстрее. Ремкомплекты – это как раз то, что должно быть в запасе.
Спецтехника поддается большим нагрузкам, ее эксплуатация часто ведется в тяжелых условиях, и самая большая нагрузка приходится на гидроцилиндры, которые часто выходят из строя первыми, парализуя работу всей техники.
Если, закупая запчасти на экскаватор или другую спепцтехнику, были приобретены ремкомплекты, это позволит после быстрого ремонта тут же продолжить эксплуатацию.
Неисправность направляющих
Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.
Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.
Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.
Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.
В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.
Визуальный осмотр
Вначале нужно убедиться в исправности поршня: при легком надавливании он должен свободно утапливаться в корпус цилиндра. Кроме того, на нем не должно быть ржавчины и большого количества грязи. Далее инспектируем работоспособность направляющих суппорта, целостность пыльника и переходим к колодкам – недопустимо, если разница в их толщине видна невооруженным глазом.
Поскольку в исходное положение поршень возвращается с помощью манжеты – она не только герметизирует, но и выполняет функцию пружины – нужно убедиться и в ее целостности. Однако это еще не все, так как во время своей работы манжета деформируется, и со временем она может снижать свои пружинящие свойства. Чтобы проверить этот элемент, достаточно вывесить колесо и в момент нажатия или отпуска педали тормоза убедиться, что колесо вращается свободно.
И самое главное: на дисках ни в коем случае не должно быть следов перегрева, о чем свидетельствует фиолетовый цвет металла!
О направляющих суппорта
Демонтируем скобу тормозного суппорта и выкручиваем направляющие. Если они сильно прикипели, что случается достаточно часто, то необходимо сначала облить соединение ВД-40 и немного подождать. Также помочь в данном случае может использование длинного рычага.
Теперь нужно осмотреть направляющие и посадочные места на наличие дефектов. Удаляем ржавчину и остатки смазки с пальцев, а также с их посадочного места. В некоторых случаях понадобятся новые направляющие. Перед установкой желательно заменить резиновые втулки, так как они очень часто разбиваются. Направляющие смазываем подходящей смазкой, что должно устранить возможный стук. На этом ремонт суппорта можно считать оконченным. Теперь рассмотрим еще несколько важных деталей.
Поршень суппорта тормозного – устройство, назначение, ремонт + видео
При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?
Поршень суппорта тормозного и другие элементы системы
Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок.
Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях.
Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.
Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности.
Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания.
В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.
Устройство суппорта переднего тормоза и заднего
Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения.
В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов.
Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.
Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух.
Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.
Целостность защиты тормозного суппорта – залог безопасности
Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.
Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще.
Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.
Замена пыльника – пробуем сделать самостоятельно
В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его.
Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент.
Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.
Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему.
Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов.
Основные поломки
Передний суппорт ВАЗ-2110 — это элемент конструкции, который удерживает тормозные колодки и отвечает за уровень давления этих элементов на металлические диски. С его помощью также происходит равномерный износ колодок, что гарантирует эффективное торможение в любой ситуации. Корпус изготавливается из алюминиевого сплава, а поршень из стали.
Между этими элементами имеется сальник, который предотвращает вытекание тормозной жидкости из системы. Основные поломки суппорта следующие:
- Появление окисления на поверхности направляющих элементов.
- Окисление на основном поршне, что приводит к ухудшению работы механизма.
Поломку можно выявить по неравномерному износу колодок, а также по увеличенному тормозному пути. При обнаружении таких неисправностей обязательно меняйте колодки.
Процедура разработки суппортов своими руками
Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:
- Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
- Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
- Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
- Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
- После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
- Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
- Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
- Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
- Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
- Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
- Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
- Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
- Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.
Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней
Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта
О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.
Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться
Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.
Как поменять передний и задний поршент суппорта
Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.
- Вначале нужно слить тормозную жидкость из главного тормозного цилиндра. Для этого нужно аккуратно открутить болт на ее конце и вовремя подставить под небольшой напор специальную чистую тару. Как только тормозная жидкость перестанет литься, можно попробовать подкачать ее с помощью интенсивно нажатия на педаль тормоза. Благодаря этому, оттуда выйдет дополнительная и довольная большая порция ТЖ, которая не будет мешать нам в дальнейшем.
- Теперь снимите колесо, на стороне которого будут производиться работы по замене, и открутите штуцер тормозной системы от суппорта. После того, как штуцер будет отсоединен, и него могут выйти остатки тормозной жидкости, сливать которые нужно все в ту же емкость.
- Открутите крепления суппорта к поворотному кулаку, разожмите крепления колодок и снимите их. При необходимости замена тормозных колодок производится сразу же.
- Как только суппорт окажется на верстаке, его необходимо разобрать. Для каждой модели этот процесс будет различным, поэтому единственное, что можно порекомендовать всем – это иметь универсальный набор инструментов, с помощью которого можно производить любые виды ремонта.
- После разборки суппорта, из него извлекается тормозной цилиндр и его сальник, а на его место устанавливаются новые детали и суппорт подвергается сборке в обратной последовательности. После его установки, необходимо выполнить заливку и прокачку тормозной системы и только после этого продолжать эксплуатацию автомобиля.
