Регулировка ручного тормоза – как натянуть и отрегулировать?

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

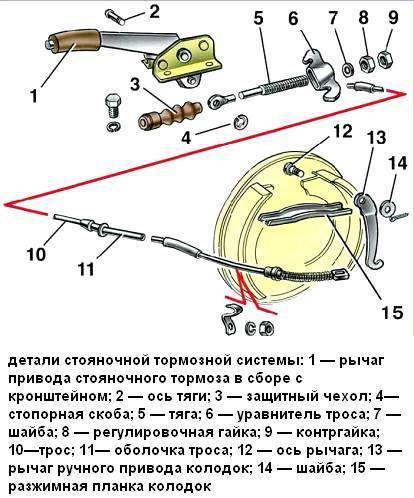

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

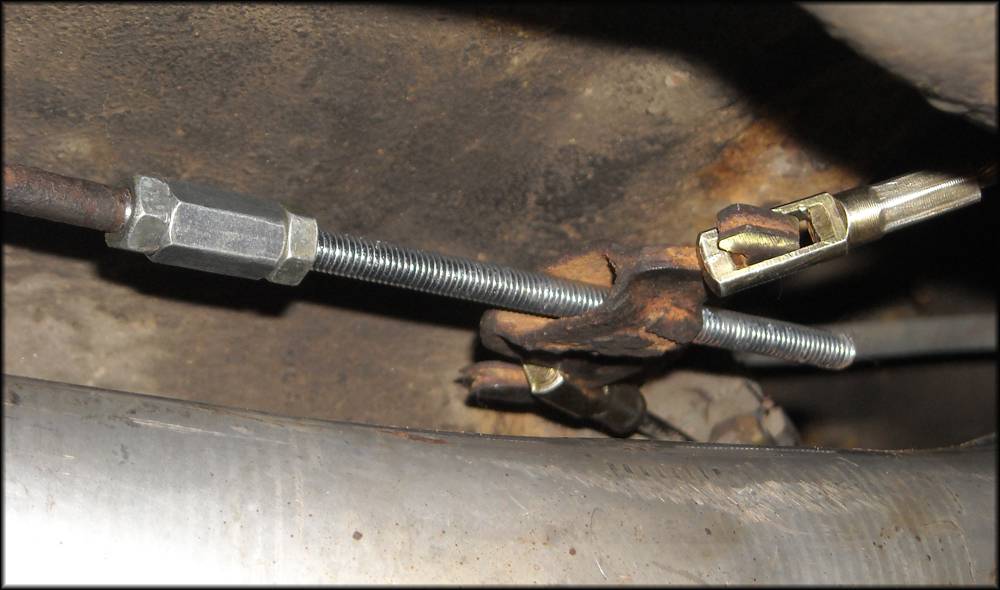

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Как подтянуть ручник

Процесс регулировки ручника обычно не сильно отличается от машины к машине. Может быть одно ключевое отличие – регулировка проводится под машиной или из салона. Больше распространен первый вариант, поэтому он и будет рассмотрен более подробно. Чтобы подтянуть ручник из-под автомобиля, необходимо:

• Поднять ручник на 2-3 щелчка (в зависимости от модели автомобиля данный показатель может разниться);
• Воспользоваться домкратом, чтобы приподнять машину. Также можно использовать смотровую яму, чтобы проводить работы было удобнее;
• Ослабить затяжную гайку на регулировочном узле. Вращая другую гайку, натягивайте трос. Со временем вы заметите, что тормозящее усилие на свешенном колесе станет больше. Когда его нельзя будет прокрутить руками, это говорит о том, что трос достаточно натянут;
• Далее опустите в салоне ручник, чтобы проверить, будет ли при его подобном положении колесо прокручиваться без трудностей;
• Если все нормально, попробуйте вновь поднять ручник, рекомендуется провести такие тестирования несколько раз;
• Далее остается затянуть контргайку, и на этом процесс подтягивания ручника можно считать завершенным.

Как отмечалось выше, происходить регулировка ручника может из салона автомобиля. Главная сложность в таком случае – это добраться до нужных регулировочных элементов. Чаще всего, чтобы добраться до регулировочной гайки, достаточно снять панель, которая прикрывает отсек ручника.

Регулировка узла после проверки ручного тормоза

Для качественной проверки лучше расположить автомобиль над ямой или на эстакаде, а при отсутствии такой возможности – приподнять заднюю часть машины домкратом, установив предварительно противооткатные элементы.

Работы следует начинать с ознакомления с инструкцией от производителя, где описаны все особенности стояночной тормозной системы автомобиля.

Алгоритм проверки следующий:

1. Тормозной рычаг устанавливается в первое положение.
2. Подтягивается трос ручного тормоза путем откручивания и последующего закручивания фиксатора (уравнителя). Если трос таким способом подтянуть не удается, требуется его заменить.
3. Натяжение тросов проверяется поднятием рычага до требуемого уровня.
4. Если трос отрегулирован правильно, заднее колесо прокрутить вручную будет невозможно. Убедившись в правильности регулировки, фиксатор следует закрутить.
5. Ручной тормоз полностью отключается и снимается. Далее проверяют вращение колес – они должны вращаться равномерно, без внезапных остановок.
6. Проверяется работа ручника с включенной первой передачей.

В некоторых случаях тормозные тросы не нуждаются в замене. Требуется лишь оснастить их дополнительным регулятором, обеспечивающим нужное натяжение без провисаний. Регулятор представляет собой обычный зажим, который закрепляют прямо на кабеле.

Имеющийся регулятор прежде всего нужно слегка ослабить. Далее закрепите зажим и ликвидируйте провисание, затянув боковой болт.

Регулируем ручник: как подтянуть или ослабить

Стояночный тормоз – составляющая часть автомобильной тормозной системы. Его предназначение – предотвращение самопроизвольного движения транспортного средства при парковке.

Ручник используют в экстремальных случаях – к примеру, при отказе тормоза. Без ручника трудно тронуться на дороге с уклоном. Как видим, стояночный тормоз – полезный механизм.

Поэтому поддерживайте ручник в рабочем состоянии и регулярно проводите диагностику, подтягивайте и регулируйте его.

Проверка исправности ручника

Самую простую диагностику исправной работы стояночного тормоза провести под силу каждому автолюбителю. Выберите участок дороги с уклоном 23–25%. Остановитесь, включите нейтральную передачу и затяните ручник. Если автомобиль не двигается после отпускания педали основного тормоза, то ручник работает.

Как пользоваться ручником

На заметку. Работники сервисов технического обслуживания автомобилей рекомендуют проверять работу стояночного тормоза минимум 1 раз в месяц.

При затяжке рычага стояночного тормоза обратите внимание на количество щелчков храпового механизма. При исправном состоянии ручника должно быть от двух до четырёх щелчков

Если их меньше, то надо отпустить привод стояночного тормоза

Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина

Если их меньше, то надо отпустить привод стояночного тормоза. Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина.

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

В автоспорте ручник помогает ввести автомобиль в управляемый занос. Тут необходимы определённые навыки и умения.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

1. Опустить рычаг ручника вниз.
2. Ослабить ключом на 13 контргайку привода. Ключом на 13 открутить контргайку на тяге ручника
3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

1. Опустить рукоятку стояночного тормоза вниз.
2. Отпустить контргайку.
3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

1. Вывесить задние колёса.
2. Опустить рычаг ручника вниз.
3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
2. Освободить контргайку.
3. Затянуть гайку на тяге на несколько оборотов.
4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

• Дмитрий Кузнецов
• Распечатать

Как отрегулировать стояночный тормоз

Принцип действия ручника

Принцип действия стояночного тормоза довольно прост: специальный стальной трос особым образом соединяет задние тормозные колодки автомобиля с ручкой тормоза. При поднятии ручки вверх трос натягивается — в результате этого колодки прижимаются к барабанам и колеса блокируются.

Когда нужно подтягивать трос ручника?

С течением времени поверхность колодок изнашивается, они утончаются, и для того чтобы колодки плотно прижимались к барабанам, трос приходится затягивать все сильнее. Потом наступает такой момент, когда уже и при полностью поднятой ручке ручник все равно не может удержать автомобиль на склоне. В таком случае нужно обязательно незамедлительно натянуть трос ручника.

Как правильно натянуть ручник: инструкция

Правильно отрегулированный тормоз в затянутом на 4-5 щелчков положении должен надежно удерживать автомобиль на склоне в 25 %. Если же машина скатывается с горки при поднятой ручке тормоза, трос нужно подтягивать. Однако, подтягивая ручник, нельзя впадать и в другую крайность: недопустимо чрезмерно затягивать трос. Ход рукояти тормоза не должен быть меньше 2 щелчков храпового устройства, ибо в противном случае ручник будет препятствовать вращению задних колес во время движения машины.

1. Загоните автомобиль на эстакаду или поставьте его в гараже на смотровую яму.
2. Если ваша «девятка» старенькая, выпущенная еще до 1995 года, тогда прежде чем начинать подтягивать тросик, поднимите рукоять ручного тормоза на один-два щелчка.
3. Вооружитесь двумя гаечными рожковыми ключами на «13» и пассатижами и заберитесь под автомобиль.
4. На его днище, поближе к задней части машины, отыщите механизм регулировки ручника.
5. Для того чтобы получить возможность изменять натяжение троса, ослабьте сначала контргайку натяжного механизма — в затянутом положении она надежно фиксирует регулировочную гайку и не дает ей проворачиваться.
6. Чтобы отпустить контргайку, одним ключиком удерживайте на месте регулировочную гайку, а вторым в это время откручивайте контрящую.
7. Теперь, придерживая шток пассатижами, начните закручивать регулировочную гайку. Затягивайте ее до тех пор, пока не получите нужное натяжение троса.
8. Когда тросик подтянется, проверьте степень его натяжения. Выберитесь из-под машины, сядьте в кабину автомобиля и убедитесь в том, что ход рычага ручного тормоза находится в пределах от двух до четырех щелчков храпового устройства. Примечание: у старых «девяток», выпущенных ранее 1995 года, диапазон хода ручника несколько больше — от 2 до 5 или 6 щелчков.
9. Если вы все сделали правильно, спуститесь под машину и хорошо затяните контргайку.

О том, как можно отрегулировать ручник в автомобилях других марок, читайте в нашей статье

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель. Последовательность работ по замене тросика выглядит следующим образом:

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Как устроена работа ручного тормоза

Ручной тормоз обеспечивает неподвижность машины во время стоянки на уклонах, на неровной местности и на искусственных сооружениях (эстакадах).

Стояночная тормозная система помимо этого помогает трогаться с места на участке с подъемом, не позволяя автомобилю скатываться назад. Опытные водители также используют ручник для контролируемого заноса, однако для этого необходима практика и наработанные навыки. Экспериментировать с техникой управления заносом с помощью ручника новичкам не рекомендуется.

Стояночный ручной тормоз может спасти в аварийной ситуации, когда основная тормозная система вышла из строя. В этом случае достаточно резко поднять рычаг ручника, чтобы автомобиль полностью остановился. Даже если это устройство не используется часто по своему прямому назначению, его аварийная функция будет весьма полезной всегда

По этой причине важно вовремя производить проверку ручного тормоза.

Для диагностики состояния ручной тормозной системы и ее своевременного восстановления следует изучить устройство этой системы. Благо, оно совсем не сложное. Привод ручного тормоза, являющийся его основой, представляет собой трос, который управляется рычагом. Трос в свою очередь действует на исполнительное устройство. Структура стояночной тормозной системы может различаться у разных производителей и в разных комплектациях моделей. Одни модели автомобилей оснащены ручным тормозом, трос которого связан с тормозными элементами задней оси, в других моделях трос передает усилие на карданный вал.

В общем случае принцип следующий: поднимая рычаг ручного тормоза, водитель тем самым натягивает трос, который через распределитель передает равное давление на колодки задней оси.

О том, что ручник активен, сигнализирует соответствующий индикатор на приборной панели автомобиля. Индикатор также помогает выявить возможную неисправность ручника. При неактивном состоянии исправного ручника индикатор не должен гореть.

Также выполнить проверку стояночного тормоза можно на уклоне в 25 %. При таком значении ручной тормоз должен надежно держать машину. Если этого не происходит, проверка не пройдена, и необходима настройка стояночной тормозной системы.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Не исключено, что трос ручного тормоза оборвался. Это редкое явление, но нужно рассматривать все варианты. Особенно, если ваш ВАЗ 2110 не первой свежести. Кстати, на более новых моделях тросик тоже рвется, если автомобиль эксплуатируется очень интенсивно. На подобные нагрузки тормозная система попросту не рассчитана.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

https://youtube.com/watch?v=RzUIYtwCp5A

Основные неисправности

Несмотря на свою простоту и надежность ручной тормоз нуждается в периодической проверке и обслуживании. Дело в том, что со временем привод несколько растягивается, из-за чего он уже не способен обеспечить полную блокировку колес.

Также может возникнуть такая неисправность, как закисание троса в оплетке. Происходит это зачастую из-за редкого пользования ручником. Поскольку весь привод проходит под авто, внутрь оплетки попадает влага и грязь, приводя к коррозии металла. Из-за этого тросику перемещаться затруднительно. В особо запущенных случаях он может вовсе застопориться внутри оплетки.

Коррозия может привести к перегниванию нитей троса, из-за чего он «распушивается» и концами этих нитей цепляется за оплетку, затрудняя его перемещение. Если не обращать внимания на состояние привода в конечном итоге тросики могут полностью перегнить и стояночный тормоз перестанет полностью функционировать.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.

2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

1. Загоняем автомобиль на смотровую яму.
2. Снимаем пластиковую панель механизма в салоне машины.
3. Очищаем и после выкручиваем контргайку.
4. Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
5. Снимаем колодку, а затем наконечник стояночного устройства.
6. Откручиваем болт, который закрепляет оболочку тросика.
7. Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
8. Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.
