Регулируем свет фар на Лада Гранта своими руками: фото и видео

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

• Брак при изготовлении;
• Из-за повреждения не работает регулятор наклона фары;
• Нарушение условий эксплуатации;
• Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
• Негативные последствия аварии, удара, столкновения;
• Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

Подготовка инструмента: отвертка, шестигранник.

• Установка машины в периметр ремонтной зоны, на ровную платформу.
• Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
• Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
• Поочередная проверка угла освещения каждой из фар.
• Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

• верхний отвечает за горизонтальное положение светового луча,
• нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

• Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
• На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
• Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
• Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

• Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
• При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
• Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
• При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Выбор лампочки

Направившись за новой лампочкой для своей Лады Гранта, предстоит вначале изучить маркировку, нанесенную на штатном изделии. Необходимо найти деталь, где значится Н4. В данном световом устройстве мощность ограничивается 55 Вт, что считается значимым критерием в выборе элемента. Световые запчасти, призванные генерировать дальний свет, имеют мощность чуть выше – 60 Вт.

Стоит брать в расчет и марку изготовителя, который предлагает нам рассматриваемый прибор. При покупке нужно обязательно проверить, как работает выбранная вами лампочка. Вспомогательной помощью выступает профессиональная консультация менеджера автомагазина.

Примечание. Лампочки ближнего освещения для Лады Гранта считаются универсальными, следовательно, они служат как для дальней, так и ближней освещенности. Применяют вариант 55 (ближний свет) и 60 Вт (соответственно, дальний), тип – Н4. Как раз таким вариантом необходимо запастись, чтобы поменять световой прибор.

Кроме того, стоит тщательно осмотреть изделие, чтобы в нем не было слабых контактов либо плохой спайки. Подобные неисправности недопустимы, так как в ходе движения по неровным дорогам они способны спровоцировать потухание светового пучка, а это весьма небезопасно.

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте

Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Процесс замены

Такой отечественный производитель, как АвтоВАЗ, привык удивлять своих поклонников, полагая, что только так можно переориентировать внимание современных водителей на отечественные автомобили, заставить их поверить в то, что они ничуть не хуже, а по некоторым параметрам лучше, нежели иномарки. Исходя из этого, каждая новая модель АвтоВАЗа впечатляет не только оригинальными инженерными решениями, но и более интересными дизайнерскими идеями

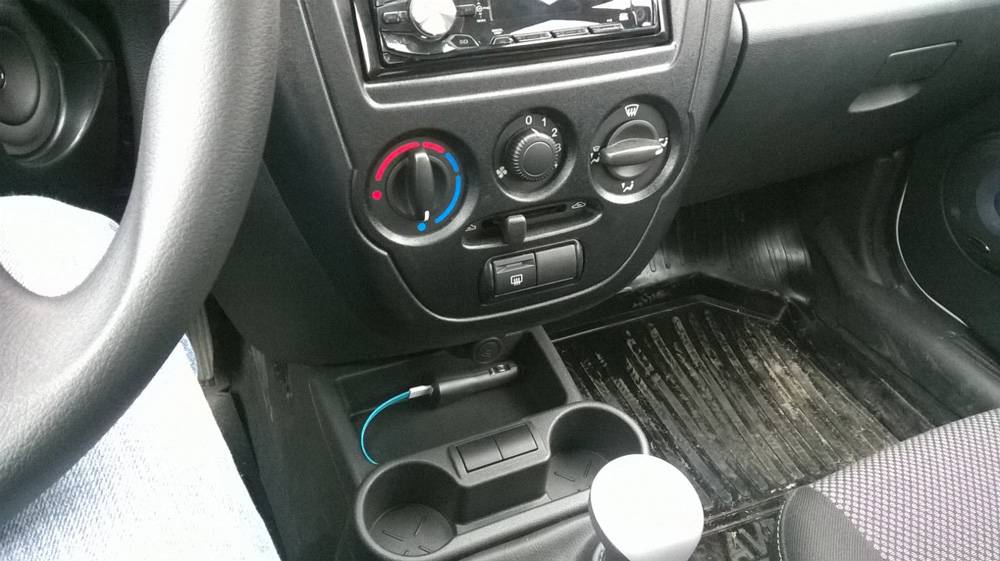

К сожалению, почему-то без внимания остались только ручки управления отопителем

Они выполнены из грубого пластика, а непривлекательная форма совершенно не подходит для стильного салона

К сожалению, почему-то без внимания остались только ручки управления отопителем. Они выполнены из грубого пластика, а непривлекательная форма совершенно не подходит для стильного салона.

Если вы не желаете мириться с некоторыми эстетическими изъянами, предлагаем вам ознакомиться с нашими рекомендациями, опираясь на которые вы сможете преобразовать панель управления отопителем, украсив её яркими и привлекательными переключателями.

Алгоритм действий

Первоначально вам придётся разыскать стильные ручки для отопителя, которые будут вас впечатлять своим внешним видом. Можете позаимствовать их у иномарок. Конечно, они идеальным образом не будут подходить к вашему автомобилю, но разве ваши «золотые» руки не смогут сотворить чудеса, если мы подскажем, как это всё сделать.

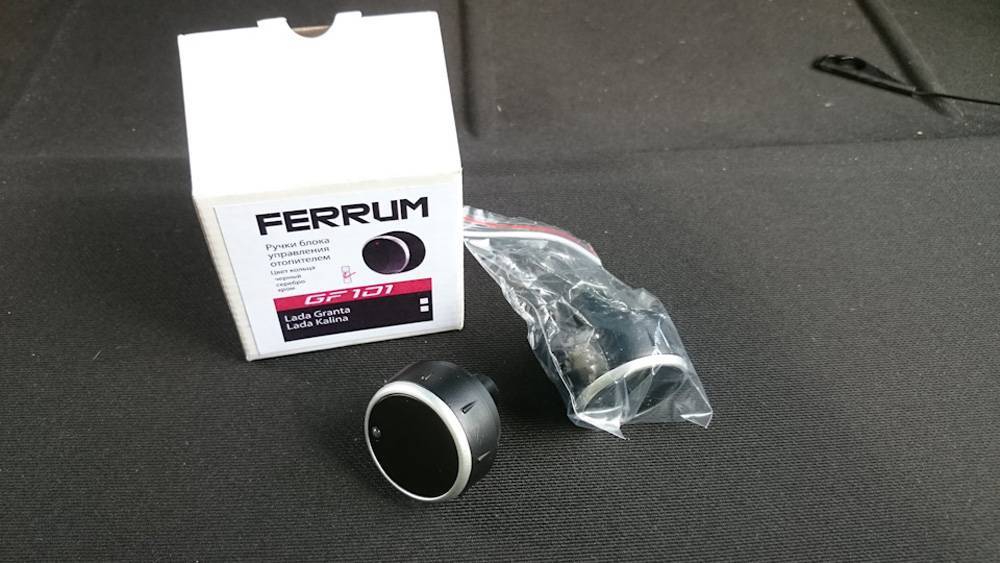

Новые крутилки для отопителя

Итак, после того, как вам удалось найти красивые переключатели для отопителя, может быть, даже украшенные неоновой подсветкой, можно приступать к непосредственной модернизации панели управления печки. Не забудьте подготовить нужные инструменты, поскольку голыми руками вы точно не сможете сотворить чудо. Вам явно понадобятся:

• кусачки;
• напильник;
• пилка;
• суперклей;
• старые переключатели отопителя;
• новые варианты с иномарки.

Возьмите в руки старый переключатель, переверните его, теперь вы точно обнаружите посадочное место, располагаемое в центре. Именно его вам нужно аккуратно срезать. Теперь возьмите новый переключатель и примерьте к нему эту отрезанную часть

Очень важно, чтобы они «подружились», если вы заметите лишние части, препятствующие плотному контакту, рекомендуем вам поработать напильником, спиливая лишние выступающие части или неровные поверхности

После того как вы убедитесь в том, что отрезанный элемент идеально подходит к новой ручке, возьмите суперклей и склейте эти обе детали. Аналогичные действия проделайте со второй ручкой для отопителя. Мы уверены, что вы приняли решение заменить оба переключателя, а не один. Иначе весь процесс модернизации будет бессмысленным. Оставьте обе ручки немного «отдохнуть», а если говорить всерьёз, то позвольте суперклею максимально крепко схватить обе части вашей модернизированной ручки. Спустя небольшой промежуток времени, которого достаточно для действия клея, возьмите переключатели и насадите их на прежнее место. В связи с тем, что мы сохранили центральную часть, они «сядут» без проблем. Внешняя поверхность ручек, их форма будут способствовать заметному улучшению внешнего вида панели управления отопителем

Будет привлекать внимание и подсветка, которая сопровождает ваши новые переключатели для отопителя

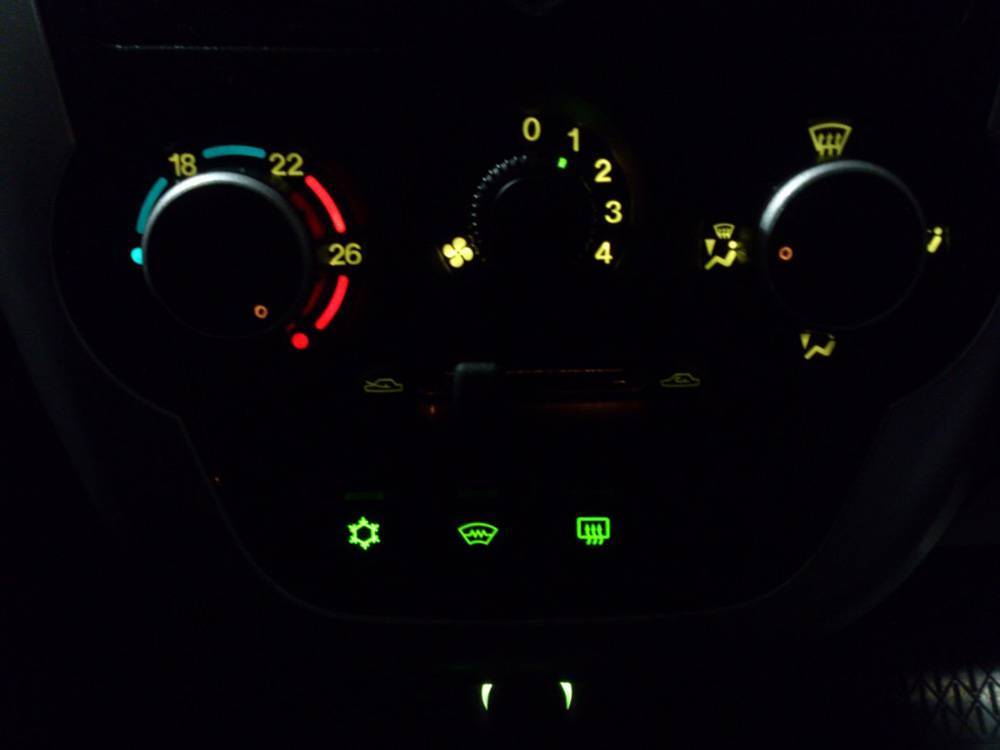

Панель регулировки отопителя в темноте

После проведения таких несложных манипуляций печка вашего автомобиля будет радовать вас не только хорошим обогревом салона, но и красивым видом.

Итак, модернизировать кое-что в собственном автомобиле удаётся каждому, кто не боится работать, кто, воспользовавшись рекомендациями, начинает уверенно действовать.

Подытожим

• Регулировка фар Лада Гранта требует пять метров пространства, машину, крестовую отвертку и рулетку;
• чтобы включить свет в багажнике, включаем ближний и открываем багажник;
• Гидрокорректор можно починить самому, а можно купить новый до тысячи рублей.

Еще больше статей про ремонт и обслугу Гранты здесь.

Как говорится, сэкономил — значит заработал. Экономить в этот раз мы будем на регулировке света фар. Я не большой мастак в автосервисах в своем городе, как не странно, Гранта не ломается, а там, где может сломаться по мелочи я выполняю ремонт сам, поэтому загуглил самые популярные точки ремонта в своем городе и скачал их прайс лист. По нему выходит, что средняя стоимость регулировки фар на автомобиле 400-500 рублей, кто-то в эту сумму включает только основную оптику, а кто-то готов отрегулировать еще и противотуманные фары. Не сказать, что я нищий, но я рационально подхожу к вопросу о затратах, особенно, когда ты готовишься продвигать в скором времени вопрос по недвижимости, и я решил попробовать провести процедуру регулировки фар самостоятельно. Это сделать не сложно, но толковых инструкций как сделать это без прибора или без специально маркированной стены маловато. Я решил консолидировать всю найденную информацию и предоставить ее на суд общественности.

Как производится регулировка фар на Ладе Гранте

Регулировка фар Лада Гранта может быть произведена самостоятельно на всех модификациях этого автомобиля. Принципы проведения работы схожи практически для всех машин. Регулировка фар должна быть сделана и на абсолютно новой машине, так как при езде она от тряски может дать сбой. Чтобы правильно отрегулировать оптику, надо знать технологию проведения такой работы.

Проверка и настройка фар Гранты

Для работы надо взять крестообразную отвертку, ящик с инструментами, запасное колесо и полностью заправить бак бензином. Теперь можно начать:

1. Автомобиль выставляют на горизонтальную поверхность.
2. Оставляют двигатель работающим на холостом ходу.
3. Выжимают ручной тормоз.
4. Надо проверить давление в шинах, и если это нужно, то подкачать их или спустить.
5. Перед автомобилем устанавливают искусственную стенку. Она должна быть высотой 1,8-2 метра и находиться на расстоянии 2,8-3,2 м. Ее можно изготовить из ДСП или подобных ей материалов.
6. На кресло водителя надо положить груз весом 55-70 килограмм, чтобы выровнять линию фар.
7. Затем надо сделать следующие замеры: расстояние между фарами, их высоту над дорожным полотном. Находят середину между ними. Все эти данные надо перенести на искусственную стену при помощи мела. Должна получиться точечная проекция, где будут обозначены края и центры фар Лада.Для регулировки света необходимо создать давление в кресле т.е. сесть в авто
8. Чтобы снять колебания кузова и амортизаторов, надо его слегка покачать.
9. Регулятор коррекции света фар Лада надо перевести в положение «один человек». Именно для этой операции положен груз на кресле водителя. Затем надо включить ближний свет. Теперь надо внимательно рассмотреть выход и фактическое отклонение каждого луча фары на Ладе.
10. Поднимают капот и находят корректоры. Отверткой выравнивают выход световых пучков. Они должны соответствовать точкам на искусственной стене и по вертикали, и по горизонтали.
11. Оптика считается хорошо отрегулированной, если лучи будут выходить прямо на свои проекции на стенке.
12. Проводят тестовый заезд для закрепления сделанной регулировки и проверки сделанной работы. Главное, чтобы пучки света от фар автомобиля не ослепляли других водителей.

Если что-то непонятно, то можно посмотреть видео по проведению такой регулировки.

Модернизация оптики на автомобиле

Чтобы не нарушалась геометрия светового потока, надо своевременно устранять деформации кузова автомобиля. Если внутри и снаружи стекол собралась пыль, убрать ее можно пылесосом. Фару при этом снимать не надо, а можно просто выкрутить галоген вместе с проводами. Если замечены дефекты или повреждения в отражателе, то его надо сменить.

Обязательно должны быть установлены лампы равной мощности и габаритов на фарах. Если этого нет, то и регулирование не поможет. Для того чтобы автомобиль выделялся из общей массы машин, можно попробовать изменить его внешность:

• установить реснички на фары Лада;
• укрепить подвеску из светодиодов — так называемые ангельские глазки;
• покрасить фары в темные цвета или затонировать их.

Однако тюнинг фар — работа достаточно сложная, из-за того что надо выполнить требования по безопасности и различные регламенты, установленные государством. Передние фары машины должны светить с вполне определенной яркостью, а это можно достичь только с применением специального оборудования.

Делаем реснички для фар

Наиболее простой вариант — купить готовые реснички на фары Лада и наклеить их на верхнюю часть переднего светильника. Чтобы придать им нужную форму, можно воспользоваться строительным ножом с лезвиями или канцелярским резаком. Реснички можно сделать своими руками из пленочных материалов.

Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.

Третий способ — реснички из пластика. Он более сложен, так как понадобится снять оптику. Фары снимают и прикладывают пластик к стеклянному колпаку светильников. Пластмассу нагревают феном и разглаживают по форме фары. Затем их закрепляют изоляционной лентой, чтобы она не сдвинулась, пока не остынет. Нужный контур наносят маркером на пластмассу и вырезают резаком.

Полученные детали окрашивают краской и приклеивают на места. Чтобы познакомиться с другими методами производства таких работ, можно посмотреть многочисленные видео, посвященные этой теме. Для правильной настройки оптики и украшения автомобиля не нужно каких-либо особых навыков или знаний. Это можно сделать самостоятельно и долгое время пользоваться полученным результатом своей работы.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

   Проверка горизонтальности установки автомобиля

2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

   Регулировочная схема для настройки фар

5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

   Гидрокорректор в положении «0»

8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

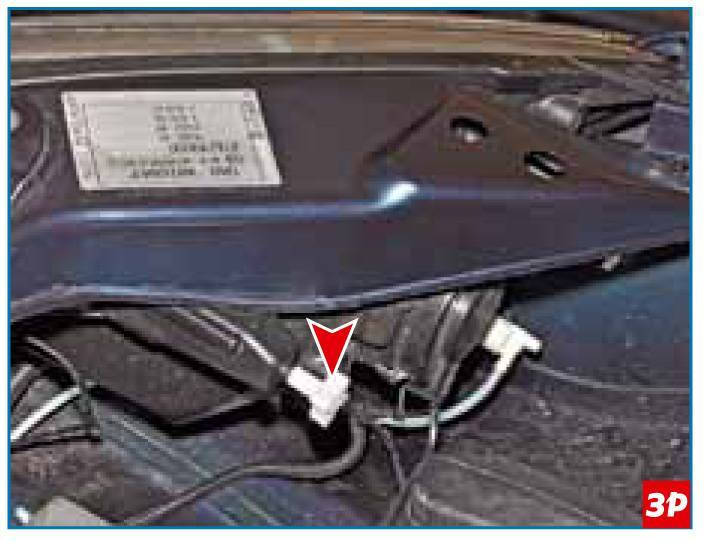

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями.

Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя.

Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

• Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
• При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
• После проезда по бездорожью;
• При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто.

Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

• управление цилиндром корректора осуществляется благодаря рукоятке;
• цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
• толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
• важнейшим для регулировки фар положением является то положение, в котором находится шток.

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

• Извлечь из фары сломанный толкатель;
• Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
• Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
• Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

• Извлечь из фары толкатель;
• После согревания трубки снять ее с толкателя;
• Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
• При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
• При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
• Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;2 — место под патрон лампочки поворотников;3 — гнездо главного гидроцилиндра гидрокорректора;4 — место под патрон лампы дальнего света;5 — регулятор потока света в вертикальном направлении;6 — место под патрон лампы габаритов и дневных ходовых огней.

Как отрегулировать свет: механизм работ

1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
3. Производим контроль давления в шинах;
4. В трёх метрах от фар автомобиля ставим подготовленный экран;
5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

На автомобиль Лада Гранта установлены две фары головного света с галогенными лампами ближнего и дальнего света. Также на автомобиле установлен гидрокорректор, позволяющий при необходимости (при разной нагрузке) изменять направление светового пучка в вертикальной плоскости из салона. В этой статье рассмотрим ситуацию, когда появляется необходимость отрегулировать свет фар Лада Гранта в вертикальной и горизонтальной плоскости своими руками с помощью регулировочных болтов.

Для регулировки света фар потребуется:

1. Приготовить крестовую отвертку или шестигранник “на 6”.
2. Подготовить автомобиль (давление шин должно соответствовать норме, заправить автомобиль до полного бака, проверить наличие запаски в багажнике и разместить вес 75кг. на водительском сиденье).
3. Установить автомобиль напротив стены на расстоянии 3м.
4. Разместить на стене экран, как показано на схеме.

Периодичность ТО

Автомобилистам также следует знать про график ТО Лада Гранта, поскольку именно в эти промежутки времени, как считает автопроизводитель, наступает период завершения срока службы некоторых расходников. Плюс требуется откорректировать некоторые системы, подправить узлы, проверить исправность механизмов и пр.

Для автомобилей Лада Гранта периодичность обслуживания определяется по пробегу или возрасту транспортного средства. Это позволяет разделить процедуру на несколько основных ТО. Обычно указывается периодичность проведения обслуживания от нулевого (первого) до восьмого (седьмого) ТО.

Актуальная периодичность, прописанная в регламенте компании АвтоВАЗ применительно к моделям Лада Гранта, такая:

• 2000-3000 км.;
• 14500-15000 км или 1 год эксплуатации;
• 29500-30500 или 2 года;
• 44500-45500 или 3 года;
• 59500-60500 или 4 года;
• 74500-75500 или 5 лет;
• 89500-90500 или 6 лет;
• 104500-105500 или 7 лет.

Здесь соответственно прописана периодичность обслуживания для 8 процедур посещения сертифицированных сервисных центров.
