Редуктор заднего моста – как оказать своевременную помощь?

Устройство заднего моста спайсер УАЗ Патриот

Самое первое разберем из каких основных деталей состоит задний мост спайсер:

  1. Сальник хвостовика, при разборе меняется на новый.
  2. Передний подшипник хвостовика
  3. Задний подщипник
  4. Диферинциал или блокировка заднего моста
  5. Подкручивающее колесо для установки диферинциала
  6. Ведущая шестеренка
  7. Опорная втулка
  8. Флянец со шлицами

Для того, чтобы разобрать задний мост, необходимо открутить полуоси с двух колес и слегка их выдвинуть. Теперь оси не мешают для снятия диферинциала или блокировки, у кого что стоит. Даже если диферинциал на первый взгляд чистый, лучше промыть его керосином для дальнейшей более устойчивой работы.

Разборка

Откручиваем крышку и опускаем вниз. Внутри конструкции стоит опорный подшипник номер 1, он большого диаметра. Наружный подшипник с внешней стороны конструкции маленького диаметра. Внутри конструкции ведущая шестеренка в нее запрессовывается подшипник, в народе она называется паросенок. Между подшипником и шестеренкой есть прокладкакоторая была специально поставлена при регулировки редуктора. Для того чтобы он не шумел. Если Вы меняете главную пару подшипников, надо менять и регулировочное кольцо, так как оно может не подойти. Далее на эту конструкцию устанавливается опорная втулка, затем ставится второй подшипник. Затем все это зажимается в обоймах и вращается. Последнее, что одевается на конструкцию-это флянец и затягивается. Между флянцем и подшипником стоит сальник для того, чтобы масло не вытекало.Ремонт заднего моста на уаз не требует специальной подготовки. Пружины на задний мост заказывают отдельно на уаз патриот.

1.2.6 Насадные редукторы

Насадными редукторами называются агрегаты с полым выходным валом. Они монтируются непосредственно на вал – без дополнительных соединений и передач. Преимущество насадных редукторов заключается в более компактных габаритах и сравнительно невысоком весе.

Насадный способ монтажа, как правило, применим к червячным и некоторым другим типам редукторов. Исключение составляет цилиндрическая соосная группа оборудования, конструктивные особенности которой затрудняют такую установку.

При резкой динамике нагрузки на выходной вал (чаще всего при нештатных ситуациях) отсутствие соединительной муфты может стать причиной преждевременного выхода из строя приводного оборудования. Поэтому эксплуатация редуктора требует создания условий эксплуатации при равномерной нагрузке. Как вариант – дополнительная защита привода.

Ремонт и замена редуктора

При наличии определенных навыков и соответствующих инструментов выполнить ремонт заднего моста и замену его редуктора достаточно просто. Изначально нужно слить с редуктора все масло. Далее проводится демонтаж вала и полуосей. После их снятия ослабляются болты, и снимается крепление редуктора и моста. Чтобы установить новый редуктор обязательно потребуется использовать новую прокладку и обработать ее герметиком. Внутрь редуктора заливается подходящее трансмиссионное масло. Монтаж нового редуктора займет около 15…20 минут, зависит от навыков и опыта подобного рода работ.

Если покупалась новая деталь, ее можно сразу устанавливать на автомобиль

Если приобретался узел на разборке, который уже эксплуатировался, то перед его установкой важно проверить целостность и работоспособность всех его элементов. Для этого может потребоваться разборка конструкции редуктора, что занимает дополнительное время

В случае выполнения ремонта поврежденной детали потребуется замена некоторых деталей или переработка дефектных. На это уходит гораздо больше времени, чем на установку нового редуктора. Чтобы провести ремонтные работы, редуктор зажимается в тиски и выполняется его разборка. Далее отвинчиваются два болта, которыми крепится стопорная пластина. Чтобы в дальнейшем подшипники легко встали на свое прежнее место, их крышки помечают. Для этого может использоваться обычный кернер и молоток.

После демонтажа, крышки и гайки откладываются на чистую ветошь и снимаются наружные обоймы подшипников. Снятые детали осматриваются на предмет наличия повреждений и степени естественного износа. Если все демонтированные детали не изношены и не повреждены, их менять не нужно, в противном случае, поврежденные детали заменяются новыми. При снятии подшипников их также маркируют. Это делается для того, чтобы избежать их разукомплектации – подшипники нужно устанавливать попарно.

На следующем этапе выполняется проверка люфта зубчатых колес. Если его величина превышает 0,5 мм, коробку дифференциала придется заменить. Если коробка в хорошем состоянии, нужно демонтировать планетарную шестерню. Затем, используя надставку, выбивается ось сателлитов и вынимается из корпуса. Далее проводится демонтаж ведущего вала и шестерен. С помощью выколотки снимаются наружные кольца подшипников.

Чтобы легко выявить все имеющиеся механические повреждения, детали вымываются в керосине или дизельном топливе. После такой очистки будет хорошо видно все сколы, следы чрезмерного износа, трещины. Особенно тщательно нужно осматривать главную пару редуктора заднего моста. Очень часто она имеет небольшие, малозаметные дефекты, которые в скором времени могут привести к серьезным поломкам. Все выявленные дефектные детали нуждаются в замене. Имеющиеся мелкие задиры легко устраняются наждачкой. Делать это можно, но эффект будет недолгим, и рано или поздно изношенная деталь выйдет из строя, параллельно причиняя поломку других узлов рабочего механизма.

После осмотра, выявления дефектных деталей и их замены новыми следует приступать к сборке редуктора. Это процедура осуществляется в обратном порядке. При замене некоторых деталей может потребоваться их запрессовка.

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике. Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала. Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

И заключающий важный момент для владельцев мотоблоков или минитракторов. При покупке механизма цена также играет важную роль, потому что на дешевые агрегаты в основном устанавливаются неразборные редукторы. Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали. Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт. Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать. Время от времени обязательно проводить диагностику механизма, для предотвращения поломок в дальнейшем.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Что такое выключатель переднего моста и где находится

Выключатель переднего моста это устройство, управляющее включением полного привода, которое дает сигнал о подключении дифференциала переднего моста. Выключатель переднего моста обычно расположен на приборной панели. Когда вы включаете его, активируется режим полного привода. Такая схема применяется в случае электронно-управляемого полного привода, в отличие от механического, который приводится в действие при помощи рычага, похожего на переключатель передач и расположенного на полу автомобиля.

Некоторые водители предпочитают механическую систему, потому что включение автоматического привода может запаздывать. Если включение электронного привода не происходит, причина может быть в неисправности выключателя переднего моста.

ГАЗ Соболь Железный дровосек › Бортжурнал › Редуктор заднего моста. Часть 2.

вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(

Тем не мене продолжаю!

перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов

Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!

https://youtube.com/watch?v=7-R8yWVxfaY

https://youtube.com/watch?v=zHvu8XzjMPk

https://youtube.com/watch?v=K9L1SKKbwsQ

тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)

Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).

Важны не года и не с чего они, а принцип осуществления преднятяга подшипников

У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости

стоит она между подшипниками вот так

при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы

Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту

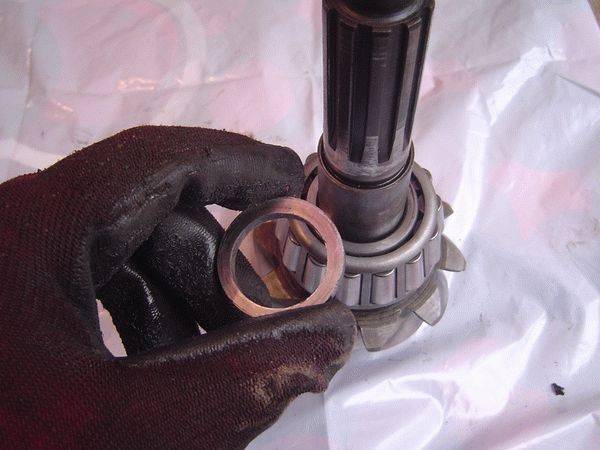

Второй метод осуществления преднатяга- это использование такой калёной шайбы

И обеспечивает точное расстояние между подшипниками таким образом

Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете

Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро

Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.

Как это делать и что нужно для такой замены — опять же в следующих бортовиках

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут

на на хвостовике указано «смещение»

Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм

далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)

со вторым хвостовиком нужно сделать аналогично

потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус

Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)

Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).

На раз плюнуть будете это в дальнейшем делать и себе и тому парню)

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

Что такое балка

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

Редуктор

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.

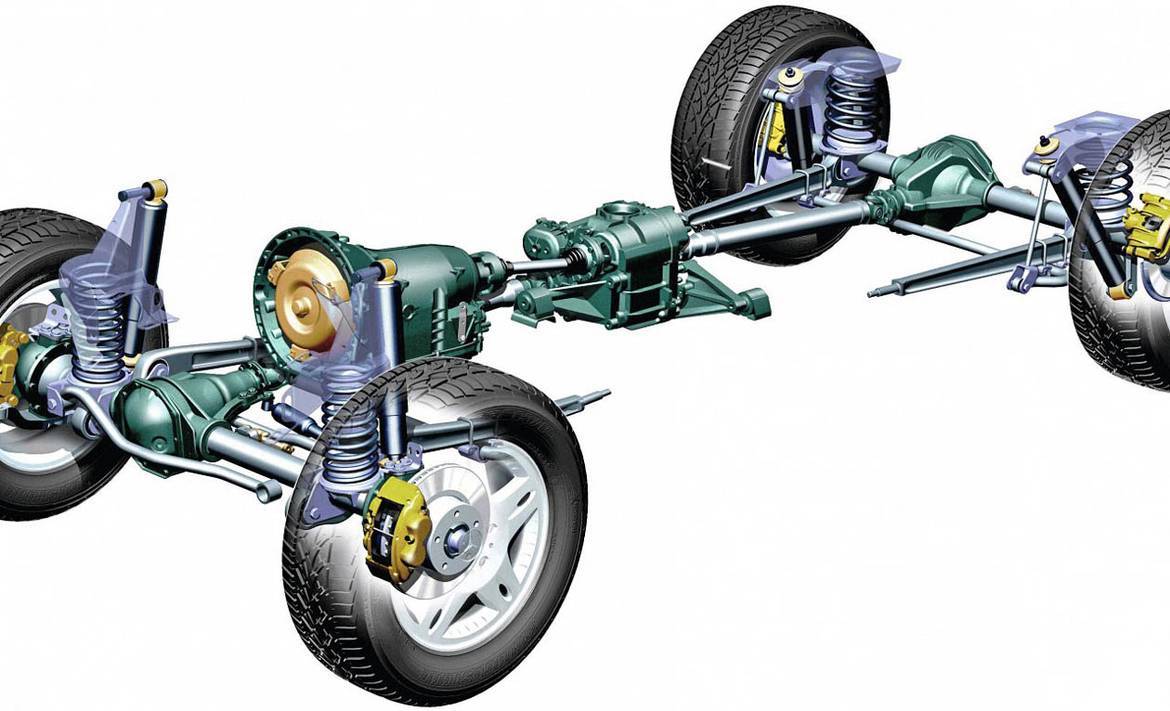

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

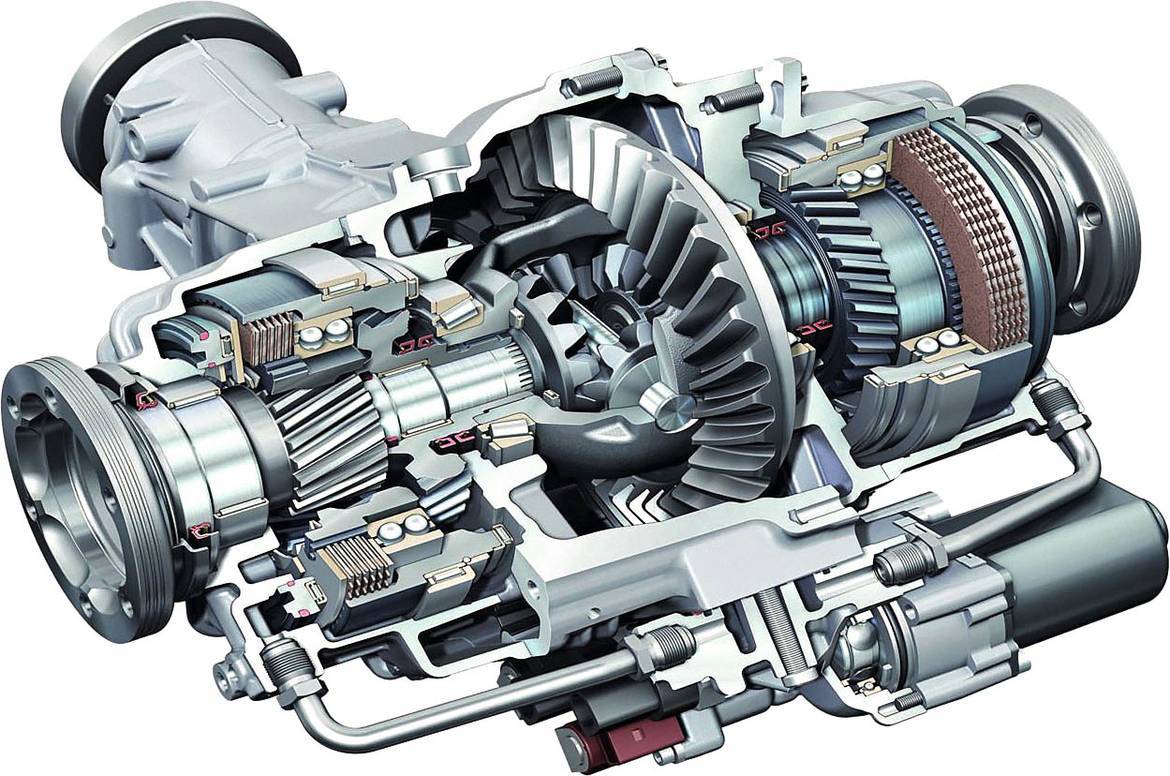

Устройство дифференциала на спортивных полноприводных моделях Audi

диагностика неисправности редуктора ваз

1. Диагностика по шуму на автомобиле

Любая неисправность деталей, узлов и агрегатов автомобиля — это результат разрушительных процессов, которые в силу ряда причин начались и продолжаются в течение определенного промежутка времени. Хорошо, когда удается обнаружить неисправность в момент её зарождения, это  значительно снижает объем требуемых ремонтных работ и, в конечном итоге, их общую стоимость. Большая часть тех или иных отклонений от нормы в параметрах работы автомобильных агрегатов сопровождается появлением с их стороны посторонних звуков или шумов. Все вышесказанное в полном объеме относится к агрегатам трансмиссии и, в частности, к заднему мосту автомобилей ВАЗ, включая редуктор.

Как правило, определенные виды шумов,  появляются и пропадают при движении автомобиля в конкретных временных интервалах (на определенных скоростях). Каждому виду шума при этом соответствуют свои, специфические отклонения от нормы в работе отдельных деталей или узлов. Поэтому по характеру (виду) определенного шума нетрудно с большой долей вероятности установить предварительный характер неисправности трансмиссии в целом и редуктора в частности.

При появлении повышенного шума со стороны заднего моста техническое состояние ведущего моста, а вместе с тем и редуктора, проверяют при различных режимах движения, а именно: при трогании автомобиля с места, режиме свободного качения, резких ускорениях (замедлениях) , торможении двигателем, движении на поворотах и на больших скоростях. В связи с этим рекомендуется провести четыре испытания, суть которых заключается в следующем:

Испытание №1. Движение осуществляется со скоростью 20 км/ч, чтобы шумы хорошо прослушивались. Затем, постепенно увеличивая скорость до 90 км/ч, замечают, когда шумы возникают и появляются вновь. Далее рекомендуется проследить за возникновением и исчезновением шумов, осуществляя торможение двигателем. Обычно шумы одного характера, высоты и тональности проявляются при одних и тех же скоростях как при ускорении, так и при замедлении движения.

Испытание №2. На скорости 90 км/ч выключают передачу, чтобы хорошо слышать шумы при свободном качении автомобиля до его полной установки. Если выявленные шумы такие же, как при первом испытании, то по всей вероятности (за исключением ряда случаев) они вызваны не редуктором, так как без приложения нагрузки шумы в редукторе не возникают. Если же при данном испытании шумы полностью исчезают, то есть достаточные основания предполагать, что источником шума является непосредственно редуктор ведущего моста.

Испытание №3. На неподвижном автомобиле слушают шумы, постепенно увеличивая частоту вращения коленчатого вала. Если шум аналогичен тому, что был замечен при первом испытании, то он вызван не редуктором, а каким либо другим агрегатом автомобиля.

Испытание №4. Шум, зафиксированный при первом испытании и не проявивший себя при всех последующих, в большинстве случаев вызван именно неисправностью редуктора. Для того, чтобы в этом удостовериться, вывешивают задний мост, запускают двигатель и, включив прямую передачу, еще раз внимательно прослушивают шумы.

При проведении вышеописанных испытаний все виды замеченных шумов, вызываемых ведущим мостом в целом, разграничиваются по их возникновению в определенных временных рамках, на следующие категории:

  • непрерывный шум со стороны задних колес;

  • шум, возникающий при ускорении автомобиля;

  • шум, возникающий при замедлении движения (торможении двигателем);

  • шум, возникающий как при ускорении, так и при замедлении движения,

  • шум, проявляющийся на повороте.

Из всего вышесказанного следует, что предварительная диагностика без снятия редуктора с автомобиля, а именно по шуму в процессе движения, имеет огромное значение. При своевременной проведении таковой, а также правильной классификации её результатов, можно практически на 100% определить характер неисправности агрегатов трансмиссии, а, следовательно, объем и стоимость предстоящих ремонтных работ.

Признаки поломок

Исправный редуктор функционирует практически бесшумно. Посторонние стуки, скрипы и прочие шумы в работе этого узла свидетельствуют о его неисправности. К основным факторам, которые свидетельствуют о поломке редуктора, относятся следующие.

Шумы в механизме редукторе при разгоне автомобиля. Этот фактор свидетельствует о том, что подшипники дифференциала сильно износились или о низком уровне масла в редукторе.

Шумы, которые появляются во время набора скорости или торможения двигателем. Эти факторы свидетельствуют о том, что сильно износились подшипники основной шестерни или появились зазубрины на зубьях ведущей шестерни.

Во время поворота возникают скрипы или шумы. Эти факторы свидетельствуют о том, что подшипники износились или подклинивают.

Сторонние стуки в начале движения автомобиля. Они свидетельствуют о том, что разбито отверстие для оси сателлитов или чрезмерно увеличены зазоры в шлицевом соединении.

Постоянные шумы в районе заднего моста. Шумы появляются вследствие деформирования балок, чрезмерного износа шестерен и полуосей. Появление сторонних шумов часто бывает после установки нового редуктора или замены некоторых его деталей. Это происходит в том случае, если неправильно выполнена его регулировка и настройка.
