Дополнительный радиатор АКПП: для чего нужен и как работает

Рекомендации по обслуживанию и эксплуатации ГДТ

Применение «бублика» в трансмиссии упрощает и облегчает управление автомобилем даже в тяжелых условиях. Однако, АКПП с гидротрансформатором при сравнении с МКПП проигрывает по параметрам:

• низкий КПД без применения блокировки;
• расход топлива на 10% выше;
• малый диапазон изменения крутящего момента «бублика» и необходимость установки планетарного редуктора;
• сложность конструкции и обслуживания;
• высокая стоимость.

Чтобы стать постоянным клиентом мастерской по ремонту гидротрансформатора АКПП, нужно соблюдать два правила:

• как можно чаще вжимать педали газа и тормоза в пол, чтобы быстрее истереть фрикцион муфты блокировки в абразивную пудру, загрязнить масло и ускорить износ автомата;
• никогда не менять жидкость, особенно, если она черная, горячая, а уровень выше или ниже нормы.

Если серьезно, то ГДТ выходит из строя медленно и незаметно для водителя. Явный сигнал неисправности — течь масла в месте соединения гидротрансформатора и двигателя. Другие признаки неполадки могут проявляться уже на стадии распространения «заболевания» по все АКПП. Поэтому, если автомобиль ведет себя странно: медленно разгоняется, увеличил расход топлива, при движении появляется вибрация — нужно отправить машину на проверку.

Перед самостоятельным осмотром коробки нужно изучить устройство и особенности конкретной модели АКПП. Чтобы добраться до гидротрансформатора, придется снимать всю коробку. Без распила и разборки отремонтировать «бублик» не получится. Промывка гидротрансформатора растворителями может повредить колесам и «разъесть» сальники.

После ремонта и сборки АКПП необходима балансировка гидротрансформатора. Не все сервисы проводят эту операцию, поскольку она трудоемка и проблематична. ГДТ работает на высоких оборотах — дисбаланс или нарушение соосности валов выведут из строя не только «бублик», но и всю АКПП.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы продлить срок эксплуатации гидромеханического трансформатора, нужно соблюдать следующие рекомендации:

• регулярно проверять цвет и прозрачность масла в АКПП и проводить замену ATF и фильтров не реже чем 1 раз на 40-60 тыс. км пробега;
• заливать жидкость, рекомендованную производителем автомобиля;
• менять уплотнители и сальники при каждом капитальном ремонте и переборе трансформатора, обязательно заменить все прокладки при пробеге более 150 тыс. км без ремонта;
• избегать резкого набора и сброса скорости, при агрессивной езде чаще менять расходники и масло;
• после запуска двигателя поочередно включить все передачи и режимы, удерживая тормоз и задержавшись на каждой по 2-3 секунды;
• избегать буксировки и в положении ведомой машины (при выключенном моторе), и в положении ведущей;
• при низких температурах прогревать машину не менее 10 минут на холостом ходу, в теплое время года — 2-3 минуты (трансмиссия и гидромуфта прогреваются отдельно, при включенном двигателе).

Срок службы АКПП с гидротрансформатором при своевременной замене масла и фильтров может составить более 300 тыс. км. При пробеге более 150 тыс. км в большинстве случаев требуется ремонт или замена основных деталей устройства — корпуса, муфт, турбины и др.

При неосторожной эксплуатации или наличии дефектов в конструкции капитальный ремонт может понадобиться существенно раньше

Виды радиаторов

Конструктивно рассматриваемые устройства отличаются по нескольким критериям: способ сборки, материал корпуса и дополнительные элементы. С учетом особенностей отличается и цена радиатора автомобиля.
По конструкции они бывают:

• Трубчатые-пластинчатые.Состоят из трубок, внутри которых монтируются так называемые турбулизаторы. Это делается для удлинения пути ОЖ по радиатору и, соответственно, улучшенного охлаждения. Такие устройства имеют большую жесткость и минимальный процент брака.
• Трубчато-ленточные (паяные). В отличие от прошлого вида все элементы соединяются с помощью пайки, что усложняет процесс обслуживания. Такие радиаторы имеют более высокую отдачу тепла и низкую цену.

По количеству ходов бывает два варианта:

• Одноходовые. Жидкость проходит в одном направлении.
• Двухходовые. Путь ОЖ более сложный. Сначала антифриз проходит по части трубок в одном направлении, а потом во втором отсеке меняет направление.

По материалу:

• Медные. Более дорогостоящие. Отличаются повышенной прочностью и лучшей теплоотдачей. Легко ремонтируются с помощью пайки.
• Латунные. В чистом виде встречаются редко. Чаще всего применяются медно-латунные конструкции.
• Алюминиевые радиаторы автомобиля. Появились на фоне повышения стоимости меди. При изготовлении используются современные способы сварки, обеспечивающие повышенную надежность и прочность. Несмотря на худшую теплоотдачу, подобные изделия справляются с такой задачей.

Сегодня все автомобильные радиаторы для двигателя делаются из алюминия. Они имеют более низкую цену, но требуют особого подхода в ремонте. Для восстановления недостаточно обычной пайки, ведь она, как правило, имеет низкую эффективность. Чаще всего применяется аргонная сварка.

Перегрев АКПП и как с ним бороться

Наверное, многие из тех, кто обратил внимание на описанные выше ненормальности в поведении автомобиля, заметили, что проявляются они при работе в тяжёлых условиях движения, транспортировки прицепа, частом переключении скоростей, при длительной работе на предельных оборотах. При таких режимах работы сильно нагревается АКПП, следовательно нагревается масло, которое загружено в её систему

Какой должна быть температура

Казалось бы, зачем охлаждать масло? Ведь в системе АКПП нет механической трансмиссии. Но в гидротрансформаторе, являющимся составным элементом АКПП, такие элементы есть.

Перегретое масло теряет свои свойства, не забывайте об этом.

Практически во всех современных автомобилях имеется возможность отследить значение температуры масла в автоматической коробке передач. Зачем возникла необходимость иметь перед глазами автомобилиста такую информацию? Превышение температурных пределов может привести к непредсказуемым последствиям:

• Масло, будучи рабочим телом в АКПП, при нагреве просто-напросто подгорает, что приводит к выходу из строя трущихся элементов агрегата. Предел его нагрева –  120-130 градусов, а ведь именно до таких температур нагревается сама коробка передач при экстремальных нагрузках.
• У фрикционных дисков есть твёрдые и мягкие элементы. Высокие температуры способствуют быстрому разрушению именно мягких элементов, когда температура масла превышает 100 градусов.
• Распределяется масло по коробке передач при помощи гидроблока, являющегося составным элементом автоматической коробки передач. Соленоиды – элементы гидроблока – закрывают и открывают его внутренние каналы. В современных соленоидах имеются детали сделанные из пластика. Порой они (соленоиды) бывают пластиковыми целиком. Высокая температура их попросту губит, разрушает. Порой и сам гидроблок перегревается выше допустимых пределов, что приводит к существенной деформации многих его деталей.
• Электропроводка, имеющаяся внутри автоматической коробки передач, от высоких температур может просто расплавиться, что приведёт к серьёзным последствиям.

До каких пределов можно допускать нагрев масла

Диапазон этих температур достаточно широк. Многое зависит от того, масло каких марок применяется в той или иной системе, от его свойств. Ведь нельзя заливать масло любой марки, кроме той, что рекомендовано для АКПП конкретной модели. Но сейчас многие производители сошлись на диапазоне 65 – 95 Цельсия.

Превышение 100, а уж тем более 110 – 115 градусов заставляет бить тревогу. Есть повод задуматься о дополнительной системе охлаждения.

Почему именно дополнительный радиатор охлаждения АКПП

На АКПП старых образцов рядом с основным радиатором монтировался отдельный. Такое решение было правильным. Он обдувался «забортным» воздухом или вентилятором, обеспечивающим охлаждение радиатора. Такой вариант почти исключал возможность перегрева масла. Полностью такой перегрев можно полностью исключить, если автовладелец вовремя и правильно меняет масло.

Система охлаждения старых АКПП увеличивала пробег автомобиля на несколько десятков тысяч километров. Фото: i.ytimg.com

Сейчас многое изменилось. В двигателях современных автомобилей такой радиатор является как бы элементом основного радиатора – встроенный радиатор. Эти две системы – охлаждения ATF жидкости и масла АКПП – разделены, дабы они не перемешивались. Казалось бы, простое и эффективное решение. Но возникают некоторые довольно серьёзные проблемы:

1. Появились новые двигатели, допускающие нагрев до 100 – 110 градусов Цельсия. А максимум для АКПП – 95.
2. Сечение трубки, по которой проходит масло в радиатор, невелико. Нужной эффективности охлаждения не достигается. Следовательно, не исключён перегрев.
3. Со временем такие трубки забиваются грязью, несмотря на применяемые фильтры, и замену масла. Без чистки самой системы не обойтись. Иначе ухудшается качество системы охлаждения, что ведёт к быстрому износу агрегата.

Таким образом, видно, что встроенный радиатор проигрывает отдельному. Каков выход? Дополнительный радиатор!

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.

Виды радиаторов:

Наименование	Компания	Размер (мм)	Объем двигателя (л)
Трубчатый, четырех-рядный	Hayden, Tranny Cooler	222х127х19	До 2
Трубчатый, шестирядный	Hayden, Tranny Cooler	222х190х19	До 3
Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период)	Hayden, Tranny Cooler	308х254х19	Свыше 3
Пластинчатый	Hayden, Long	305х279х19	До 6

Читать

Ремонт АКПП Nissan Maxima своими руками

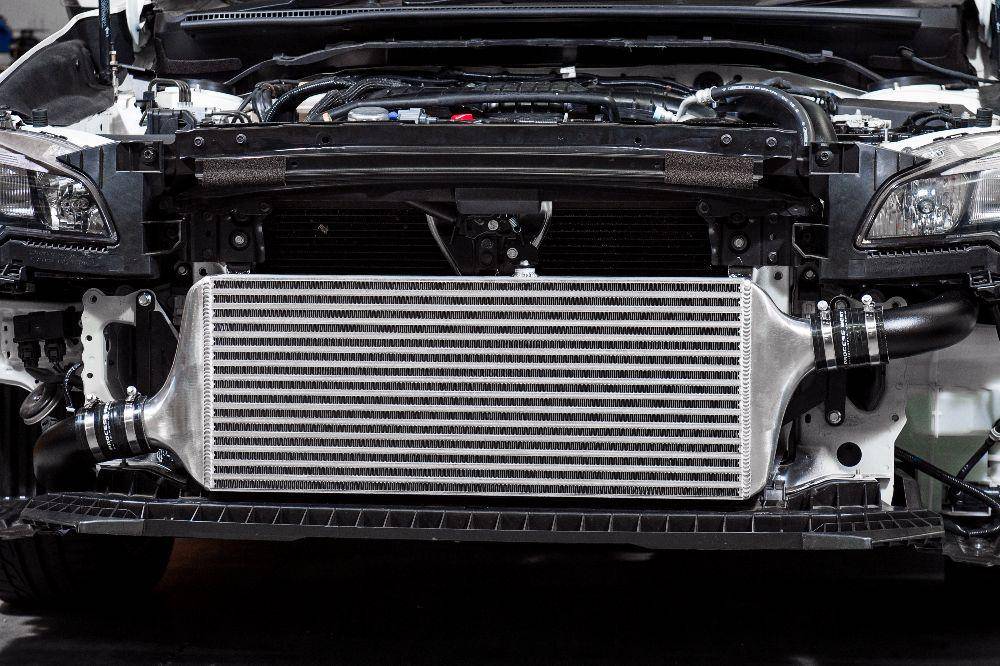

Как установить своими руками

Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.

https://youtube.com/watch?v=eAlVs38N-IY

Внимание! В качестве дополнительного охлаждающего аппарата необходимо выбрать надежный и качественный прибор. Коротко о них было рассказано в предыдущем блоке

В комплекте с устройством должны продаваться специальные стяжки. К нему покупаются хомуты, переходники, а также специальные шланги, которые выдержат циркуляцию горячей трансмиссионной жидкости.

Установка проходит следующим образом:

1. Снять передний бампер и левый воздуховод.
2. Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
3. На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
4. Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
5. Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.

Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.

Внимание! Термостат может заклинить. Тогда ни от него, ни от дополнительного радиатора толку не будет

Более подробно о том, как установить дополнительный радиатор на видео:

Дополнительный термостат

Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:

• в зимнее время улучшает прогрев автомата;
• в летнее время лучше охлаждает масло в коробке.

Принцип действия термостата описан в таблице:

Режимы	Температура масла	Круг работы
Штатный	До 75 градусов	Малый круг циркуляции. Второй аппарат не зайдествован.
Усиленный	Удержание температуры между 75 и 85 градусами	Большой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП

Читать

Особенности обслуживания и ремонта АКПП u140f (u140e и u240e)

Принцип работы АКПП/гидромеханической трансмиссии

Перед началом движения насосное колесо вращается, реакторное и турбинное остаются в неподвижном состоянии. Реакторное колесо закреплено на вале посредством обгонной муфты, в связи с чем может вращаться только в одну сторону. Когда водитель включает передачу, нажимает на педаль газа – обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает колесо турбинное.

Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток этой жидкости, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом, при помощи реактора возрастает крутящий момент, что и требуется транспортному средству, набирающему разгон. Когда автомобиль разогнался, и начал двигаться с постоянной скоростью, то насосное и турбинное колёса вращаются примерно с одинаковыми оборотами. Причём поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Возрастания крутящего момента не происходит, и гидротрансформатор переходит в равномерный режим гидромуфты. Если же сопротивление движению автомобиля начало возрастать (к примеру, автомобиль начал ехать на подъём, в гору), то скорость вращения ведущих колёс, а, соответственно, и турбинного колеса, падает. В этом случае потоки масла снова затормаживают реактор – и крутящий момент возрастает. Таким образом, производится автоматическое регулирование крутящего момента, в зависимости от изменений в режиме движения транспортного средства.

Отсутствие жёсткой связи в гидротрансформаторе имеет как достоинства, так и недостатки. Плюсы состоят в том, что крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы состоят, прежде всего, в невысоком КПД,  поскольку часть полезной энергии попросту теряется при «перелопачивании» масляной жидкости и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Но для сглаживания данного недостатка в гидротрансформаторах современных АКПП применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колёс гидротрансформатора, то есть он начинает выполнять функцию обычного классического механизма сцепления. При этом обеспечивается жёсткая непосредственная связь двигателя с ведущими колёсами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах тоже. Движение с блокировкой является наиболее экономичным режимом работы коробки-«автомата». А при повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, вот почему в конструкции автоматических коробок предусматривается система охлаждения с радиатором, который либо встраивается в радиатор двигателя, либо устанавливается отдельно.

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

• Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
• Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

Что касается стоимости ремонта трансмиссии, цена зависит во многом от характера поломки. Но зачастую цена составляет от 30 до 90 тысяч рублей.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

• незначительное пробуксовывание при начале движения;
• вибрации и жужжание при движении транспортного средства;
• толчки при смене положения рычага селектора;
• механические шумы и стуки;
• снижение разгонных характеристик;
• запах расплавленной пластмассы;
• при выборе ступеней мотор глохнет;
• появление металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

Самостоятельный ремонт бублика достаточно сложная процедура из-за цельности и герметичности агрегата. Для замены вышедших из строя деталей следует аккуратно разрезать корпус, а после ремонта тщательно и герметично запаять.

В некоторых случаях при наличии серьезных и многочисленных повреждений различных составляющих гидравлического трансформатора со стороны финансовой составляющей проблемы бывает дешевле установить новый агрегат, чем устранять неисправности в старом.
